1. CAJAConrado Perea

2. Normalmente a este componente sólo se le presta atención para ver el diseño. Lo que es un gravísimo error, ya que sobre la caja instalaremos todos los componentes internos. Hay que atención a:Las dimensiones

3. Refrigeración

4. Y estructura interna de la cajaCaja

5. Caja. FormaEn el mercado nos podemos encontrar diferentes formas, tamaños y materiales. Existen diferentes modelos dependiendo si queremos una torre en vertical (torre o semitorre) o una torre en horizontal (sobremesa).

6. Caja. FormaLa forma y dimensiones del ordenador va a marcarnos el tipo de componentes que podemos instalar y su organización.

7. Caja. ModelosATX (AdvancedTechnology Extended)Micro ATXMini ATX

8. Caja. ComponentesEl chasis.La cubierta.Panel frontal.Interruptores.Bahías para las unidades.F.A

9. El chasisEs la estructura metálica.Sobre él instalaremos los componentes del ordenador.Se suele utilizar chapa metálica o aluminio.

10. El chasis

11. La cubiertaEs la parte exterior de la caja.Se instala al chasis por medio de unos tornillos.La mayoría de los chasis de las cajas son iguales cambiando sólo la cubierta.

12. Panel frontal e interruptoresPosibilidad de conexiones frontales (usb,etc.)Casi todas las cajas como mínimo tienen dos led: uno de encendido del ordenador, verde, y otro rojo que nos informa cuando está funcionando el disco duro.En algunas cajas nos podemos encontrar paneles digitales que nos informa de las revoluciones de los ventiladores y temperaturas del equipo.Interruptores; encendido y reset.

13. Panel frontal digital

14. BahíasDonde instalamos las unidades ópticas5 ¼ DVD, DVDRW, BLUE-RAY. Son externas3 ½ HDD, disqueteras, lectores de tarjeta frontales. Son internas y externas

15. Montaje con un solo tornilloMontaje de tarjetas de expansión sin tornillosMontaje de unidades de 5 ¼ sin tornillosControlador de revoluciones de los ventiladoresMontaje

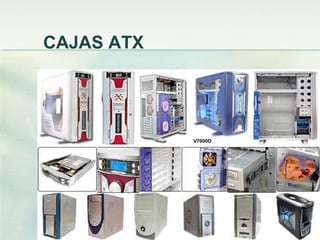

16. CAJAS ATX

17. Caja BTXEl estándar BTX (BalancedTechnology Extended) fue creado por Intel, como evolución del ATX en 2004 para intentar solventar los problemas de refrigeración que tenían algunos procesadores. El formato BTX es prácticamente incompatible con el ATX, salvo en la fuente de alimentación (es posible usar una fuente ATX en una placa BTX).

18. Caja BTX

19. Su finLos nuevos microprocesadores y tarjetas gráficas disipan menos calor, por este motivo una caja de formato ATX es suficiente para el funcionamiento correcto del equipo.La placa base BTX tuvo muy poca aceptación por parte de fabricantes y usuarios, fue abolida en muy poco tiempo.

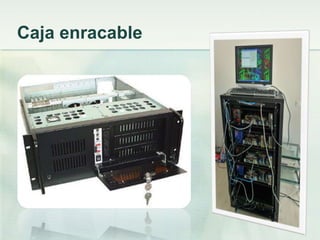

20. Caja enracable
