El documento proporciona información sobre el mantenimiento de computadoras personales. Explica que existen dos tipos de mantenimiento: preventivo, que consiste en crear un ambiente favorable para el sistema y conservar las partes limpias, y correctivo, que implica la reparación de componentes. También describe varias herramientas utilizadas para el mantenimiento de PCs, como pinzas curvas antimagnéticas y destornilladores de precisión.

1. NOMBRES: RAMIRO JAVIER
APELLIDOS: MENDOZA ROJAS
TUTOR: JUAN POLO
MATERIA: MANTENIMIENTO DE PC
FECHA: 05 de noviembre del 2013

2. Es el cuidado que se le da a la maquina para prevenir posibles
fallas , existen dos tipos de mantenimiento :
Manteniendo preventivo y Manteniendo correctivo
Consiste en crear un
Es la en la reparación de algunos
ambiente favorable
de los componentes de la PC,
para el sistema y conservar
puede ser el cambio de una
las partes de la PC limpias.
tarjeta de sonido entre otros.

3. Pinzas curvas de acero antimagnéticas
Funciona como una pinza normal pero su diseño esta
hecho para manejar piezas pequeñas con mayor
precisión a de mas de ser muy resistentes.

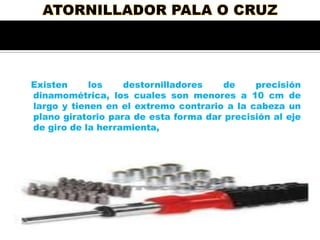

4. Existen
los
destornilladores
de
precisión
dinamométrica, los cuales son menores a 10 cm de
largo y tienen en el extremo contrario a la cabeza un
plano giratorio para de esta forma dar precisión al eje
de giro de la herramienta,

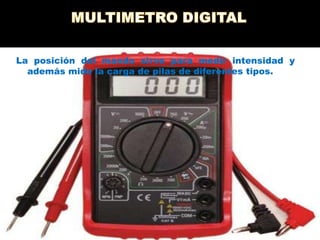

5. La posición del mando sirve para medir intensidad y
además mide la carga de pilas de diferentes tipos.

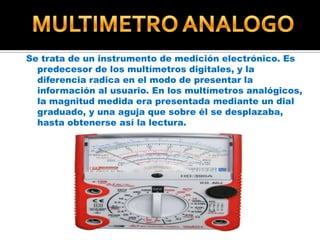

6. Se trata de un instrumento de medición electrónico. Es
predecesor de los multímetros digitales, y la
diferencia radica en el modo de presentar la
información al usuario. En los multímetros analógicos,
la magnitud medida era presentada mediante un dial
graduado, y una aguja que sobre él se desplazaba,
hasta obtenerse así la lectura.

7. Para la soldadura en electrónica la punta más utilizada
es la de chorro de aire caliente, esta punta es la
indicada para calentar las patas del integrado con la
malla desoldante para retirar la mayor cantidad de
estaño posible.

8. Útil extractor que ayuda a eliminar los excesos de
soladura que muchas veces quedan al desoldar
algunos circuitos mediante la acción de vacío creado
por un poderoso resorte y un pistón interno.

9. Esta pulsera antiestática es un elemento de protección,
protege los componentes electrónicos de descargas
de electricidad estática con la que se carga el cuerpo
humano, y que les puede afectar y en algunos casos
incluso destruir.

10. Se llama cortafrío a una herramienta manual de corte
que se utiliza principalmente para cortar chapa en frío
mediante golpes que se dan en la cabeza de esta
herramienta con un martillo adecuado.

11. Herramienta para que mantengas tus aparatos
electrónicos limpios y fuera de cualquier mugre que
nos pueda llegar a dañar el producto.

12. Una navaja es un cuchillo cuya hoja pivota sobre un eje
que la une al mango o cabo, para que el filo quede
guardado entre dos cachas o una hendidura hecha a
propósito. También existen navajas cuya hoja se
desliza longitudinalmente, dentro y fuera del mango.

13. Es una placa de circuitos impresos a la que se conectan
los componentes
del computador , se diseñan
básicamente como :
 Conexión física
 Comunicación de datos
 Control y monitoreo
 Administración y control de energía

14. Un zócalo será pues exclusivamente el soporte que un
componente electrónico tiene para conectar otro
sobre él, mediante pines o contactos, pero siempre
hablando
electrónicamente.

15. Son módulos de memorias RAM utilizados en las computadoras
personales. Se trata de un pequeño circuito impreso que
contiene circuitos integrados de memoria, y se conecta
directamente en ranuras de la placa base. Los módulos
DIMM son reconocibles externamente por poseer sus
contactos (o pines) separados en ambos lados ; poseen los
contactos de modo que los de un lado están unidos con los
del otro.

16. Son los dispositivos que se conectan a un conector IDE
de la placa base, como es el caso de un disco duro o
una
unidad
grabadora
de
Cd
o
de
DVD.
En la placa base suele haber de dos a cuatro
conectores IDE. Normalmente hay dos. Uno se llama
primario y el otro secundario. Podemos conectar por
ejemplo el disco duro al primario y la grabadora al
secundario.

17. Es una pista de pines ubicada en le maimboard, desde
donde se conecta el power on, power off, reset, hdd
led, también conectores para entrada y salida de
audio y puerto USB adicionales

18. Un disipador de calor es un instrumento que se utiliza
para bajar la temperatura de algunos componentes
electrónicos ,básicamente el procesador.

19. Este conector es el que sale de la fuente de poder y se
conecta a la placa madre para alimentarla de energía
y así pueda funcionar correctamente .

20. Una ranura de expansión (también llamada slot de
expansión) es un elemento de la placa base de un
computador que permite conectar a esta una tarjeta
adicional o de expansión, la cual suele realizar
funciones de control de dispositivos periféricos
adicionales, tales como monitores, impresoras o
unidades de discos.

21. Este chip se encarga
de controlar
determinadas
funciones del PC, como la forma en que interacciona
el microprocesador con la memoria.

22. Se encarga de conservar los parámetros la BIOS cuando el
computador esta apagado
es decir
mantiene la
configuración de la fecha y hora
.

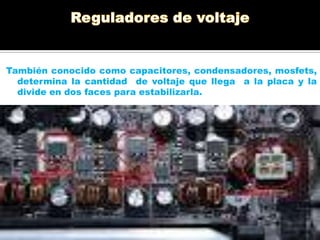

23. También conocido como capacitores, condensadores, mosfets,
determina la cantidad de voltaje que llega a la placa y la
divide en dos faces para estabilizarla.

24. La memoria de acceso aleatorio
se utiliza como
memoria de trabajo para el sistema operativo, los
programas y la mayoría del software. Es allí donde se
cargan todas las instrucciones que ejecutan el
procesador
y otras unidades de cómputo.
Es
necesario seguir un orden para acceder a la
información de la manera más rápida posible. Durante
el encendido del computador, la rutina POST verifica
que los módulos de memoria RAM estén conectados
de manera correcta.

25. El microprocesador (o simplemente procesador) es
el circuito integrado central y más complejo de
un sistema informático; a modo de ilustración, se
le suele llamar por analogía el «cerebro» de un
computador. Es un circuito integrado conformado
por millones de componentes electrónicos.
Constituye
la
unidad
central
de
procesamiento(CPU) de un PC catalogado como
microcomputador.
Es el encargado de ejecutar los programas, desde
el sistema operativo hasta las aplicaciones de
usuario; sólo ejecuta instrucciones programadas
en lenguaje de bajo nivel, realizando operaciones
aritméticas lógicas simples, tales como sumar,
restar, multiplicar, dividir, las lógicas binarias y
accesos a memoria.

26. Es el componente encargado de suministrar tención a
cada uno de los elementos de la PC, su función
básica es rectificar la tención alterna (AC) del toma la
corriente (220v) a tención continua (DC)para generar
los voltajes requeridos para el funcionamiento de la
PC.

27. Capacidad de trabajo
Esta se mide en watts, y en la actualidad es común
encontrar fuentes de poder de 500 hasta 650 watts.
Inter faz
En la actualidad la mayoría de fuentes vienen con molets
sata para discos y unidades sata, a demás de incorporar
el molets IDE.

28. Naranja
Rojo
Negro
Amarillo
Azul
3.3v
5v
0v
12v
-12v

29. Es un dispositivo que se monta en las bahías
5.25" del gabinete, integra básicamente dentro
de sí un emisor de rayo láser especial para leer
los datos en un DVD ("Digital Versatile Disc") y
también de un CD ("Compact Disc"). También
cuenta con un motor para hacer girar el disco y
una charola para colocarlos. Este tipo de
unidades solamente permiten el envío de datos
leídos desde la unidad a la computadora por
medio de un cable hacia la tarjeta principal
(Motherboard).

30. Básicamente el tamaño de la unidad es para discos de
120 mm., por lo que tiene un tamaño grande.
Todas cuentan en su carátula con un botón para que
entre y salga el disco de la charola, un LED indicador
de escritura y un pequeño orificio para desatorar la
charola.
Los nuevos dispositivos preferentemente deben de
mantener compatibilidad con tecnologías similares
anteriores, por ello el lector de DVD también soporta
la lectura de CD.
Todas tienen en la charola espacio para la lectura de
DVDs y CD´s con medidas de 120 mm. y 80 mm.

31. 1.- Charola y carátula: permite soportar el disco, así
como colocarlo de manera correcta para ser leído por
el
láser
interno.
2.- Indicador: es un LED que enciende cuando se
encuentra
trabajando
la
unidad.
3.- Botón de expulsión: permite expulsar manualmente
la charola para sacar o colocar el disco.
4.- Cubierta: protege el mecanismo interno y sus
circuitos.
5.- Conector S/PDIF: utilizado para la conexión de cable
para señal digital.
6.- Selector de modo: establece si la unidad fungirá como
esclavo o maestro.
7.- Conector de 40 pines: permite por medio del cable IDE
interconectarse con la tarjeta principal ("Motherboard").
8.- Conector de 4 terminales: recibe el conector de
alimentación.
