Este documento presenta los detalles de diseño y construcción de una presa sobre el río Arda en Bulgaria. La presa será una presa de gravedad de hormigón en masa. Se describen las características estructurales clave como el cuerpo de la presa, el aliviadero y los órganos de desagüe. También incluye un presupuesto estimado de 27 millones de euros para la construcción de la presa y sus estructuras asociadas.

1. Presa sobre el río Arda
Javier Martín Gallardo

2. LOCALIZACIÓN
La presa se sitúa en
la provincia de
Kardhzali en
Bulgaria.
Se ubica sobre el río
Arda que nace en
el macizo del
Rhodope.

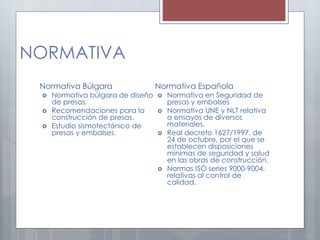

3. NORMATIVA
Normativa Búlgara
 Normativa búlgara de diseño
de presas.
 Recomendaciones para la
construcción de presas.
 Estudio sismotectónico de
presas y embalses.
Normativa Española
 Normativa en Seguridad de
presas y embalses
 Normativa UNE y NLT relativa
a ensayos de diversos
materiales.
 Real decreto 1627/1997, de
24 de octubre, por el que se
establecen disposiciones
mínimas de seguridad y salud
en las obras de construcción.
 Normas ISO series 9000-9004,
relativas al control de
calidad.

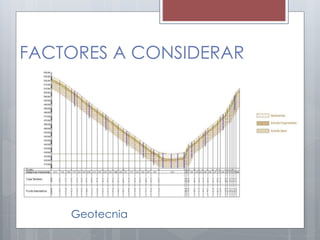

4. FACTORES A CONSIDERAR
Geotecnia

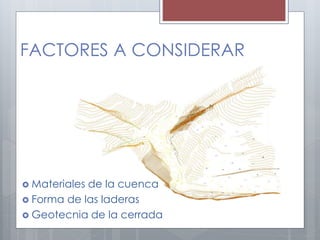

5. FACTORES A CONSIDERAR
 Materiales de la cuenca
 Forma de las laderas
 Geotecnia de la cerrada

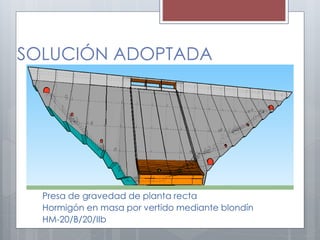

6. SOLUCIÓN ADOPTADA
Presa de gravedad de planta recta
Hormigón en masa por vertido mediante blondín
HM-20/B/20/IIb

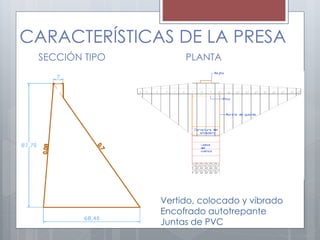

7. CARACTERÍSTICAS DE LA PRESA
SECCIÓN TIPO PLANTA
Vertido, colocado y vibrado
Encofrado autotrepante
Juntas de PVC

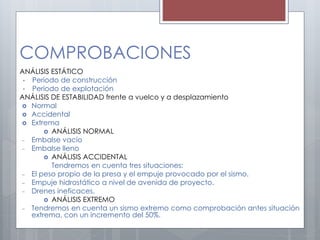

8. COMPROBACIONES
ANÁLISIS ESTÁTICO
• Periodo de construcción
• Periodo de explotación
ANÁLISIS DE ESTABILIDAD frente a vuelco y a desplazamiento
 Normal
 Accidental
 Extrema
 ANÁLISIS NORMAL
‒ Embalse vacío
‒ Embalse lleno
 ANÁLISIS ACCIDENTAL
Tendremos en cuenta tres situaciones:
– El peso propio de la presa y el empuje provocado por el sismo.
– Empuje hidrostático a nivel de avenida de proyecto.
– Drenes ineficaces.
 ANÁLISIS EXTREMO
‒ Tendremos en cuenta un sismo extremo como comprobación antes situación
extrema, con un incremento del 50%.

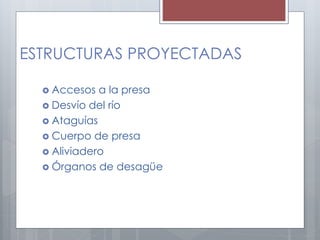

9. ESTRUCTURAS PROYECTADAS
 Accesos a la presa
 Desvío del río
 Ataguías
 Cuerpo de presa
 Aliviadero
 Órganos de desagüe

10. Accesos a los tajos
ACCESO A OBRA DE DESVÍO
ACCESO CONSTRUCCIÓN DE ATAGUÍA
ACCESO PRINCIPAL A LA OBRA
ACCESO A CORONACIÓN DE LA PRESA

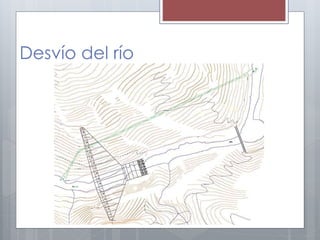

11. Desvío del río

12. Ataguías

13. Cuerpo de presa

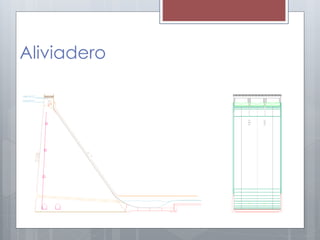

14. Aliviadero

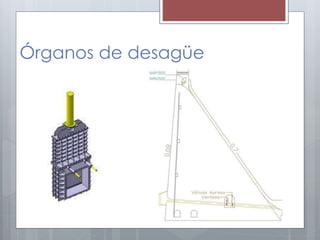

15. Órganos de desagüe

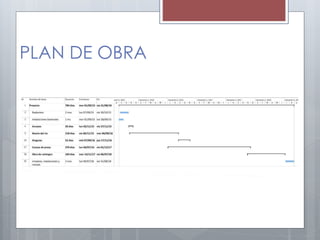

16. PLAN DE OBRA

17. PRESUPUESTO Desvío del río
Ataguías
Cuerpo de presa
Tratamiento de
cimentación
Aliviadero y cuenco
Órganos de desagüe
Auscultación
Replanteo
Otros
Seguridad y Salud
1.395.919,25 €
132.773,79 €
12.724.896,28 €
128.540,59 €
3.663.916,06 €
142.623,37 €
224.087,76 €
13.563,60 €
232.661,46 €
186.589,82 €

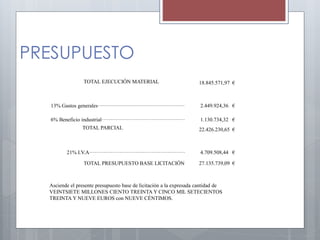

18. PRESUPUESTO
TOTAL EJECUCIÓN MATERIAL 18.845.571,97 €
13% Gastos generales················································· 2.449.924,36 €
6% Beneficio industrial··············································· 1.130.734,32 €
TOTAL PARCIAL 22.426.230,65 €
21% I.V.A······················································ 4.709.508,44 €
TOTAL PRESUPUESTO BASE LICITACIÓN 27.135.739,09 €
Asciende el presente presupuesto base de licitación a la expresada cantidad de
VEINTSIETE MILLONES CIENTO TREINTA Y CINCO MIL SETECIENTOS
TREINTA Y NUEVE EUROS con NUEVE CÉNTIMOS.
