Introducción a las Unidades de Estado Sólido (SSD), características, ventajas, desventajas y costos de algunas de sus unidades de mayor venta en en el mercado.

1. SSD

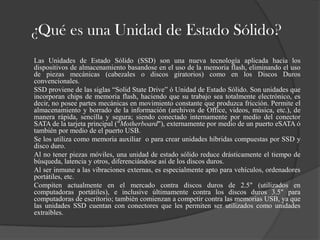

2. ¿Qué es una Unidad de Estado Sólido?
Las Unidades de Estado Sólido (SSD) son una nueva tecnología aplicada hacia los
dispositivos de almacenamiento basandose en el uso de la memoria flash, eliminando el uso
de piezas mecánicas (cabezales o discos giratorios) como en los Discos Duros
convencionales.
SSD proviene de las siglas “Solid State Drive” ó Unidad de Estado Sólido. Son unidades que
incorporan chips de memoria flash, haciendo que su trabajo sea totalmente electrónico, es
decir, no posee partes mecánicas en movimiento constante que produzca fricción. Permite el
almacenamiento y borrado de la información (archivos de Office, videos, música, etc.), de
manera rápida, sencilla y segura; siendo conectado internamente por medio del conector
SATA de la tarjeta principal ("Motherboard"), externamente por medio de un puerto eSATA ó
también por medio de el puerto USB.
Se los utiliza como memoria auxiliar o para crear unidades híbridas compuestas por SSD y
disco duro.
Al no tener piezas móviles, una unidad de estado sólido reduce drásticamente el tiempo de
búsqueda, latencia y otros, diferenciándose así de los discos duros.
Al ser inmune a las vibraciones externas, es especialmente apto para vehículos, ordenadores
portátiles, etc.
Compiten actualmente en el mercado contra discos duros de 2.5" (utilizados en
computadoras portátiles), e inclusive últimamente contra los discos duros 3.5" para
computadoras de escritorio; también comienzan a competir contra las memorias USB, ya que
las unidades SSD cuentan con conectores que les permiten ser utilizados como unidades
extraíbles.

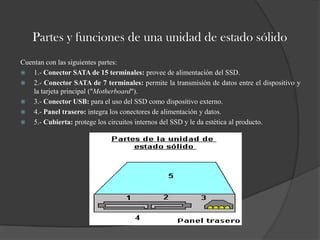

3. Partes y funciones de una unidad de estado sólido
Cuentan con las siguientes partes:
 1.- Conector SATA de 15 terminales: provee de alimentación del SSD.
 2.- Conector SATA de 7 terminales: permite la transmisión de datos entre el dispositivo y
la tarjeta principal ("Motherboard").
 3.- Conector USB: para el uso del SSD como dispositivo externo.
 4.- Panel trasero: integra los conectores de alimentación y datos.
 5.- Cubierta: protege los circuitos internos del SSD y le da estética al producto.

4. Características
 Son mas resistentes a pérdidas de datos en caso de golpes y vibraciones ya que no tienen partes
móviles.
 Pueden permanecer con la información almacenada hasta por 10 años sin necesidad de
alimentación eléctrica.
 No generan ruido y el calor es mínimo, lo que alarga su vida útil al no funcionar a altas
temperaturas.
 Se utilizan en el mercado en las computadoras portátiles denominadas Netbook ó
computadoras preparadas para uso en red y computadoras de escritorio.
 Contemplan una larga vida de dispositivo ("Mean Time Between Failure") ó tiempo promedio
anterior a la falla de 1,000,000 de horas.
 Tienen un muy bajo consumo de electricidad, por ello son ideales para computadoras
portátiles.
 La velocidad promedio de lectura de datos de una unidad de estado sólido son las siguientes:
 Velocidad lectura Megabytes/segundo (MB/s): 120 MB/s
 Velocidad escritura Megabytes/segundo (MB/s): 90 MB/s
 Tiempo de acceso milisegundos (ms): hasta de 0.01 ms

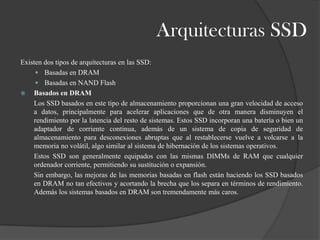

5. Arquitecturas SSD
Existen dos tipos de arquitecturas en las SSD:
 Basadas en DRAM
 Basadas en NAND Flash
 Basados en DRAM
Los SSD basados en este tipo de almacenamiento proporcionan una gran velocidad de acceso
a datos, principalmente para acelerar aplicaciones que de otra manera disminuyen el
rendimiento por la latencia del resto de sistemas. Estos SSD incorporan una batería o bien un
adaptador de corriente continua, además de un sistema de copia de seguridad de
almacenamiento para desconexiones abruptas que al restablecerse vuelve a volcarse a la
memoria no volátil, algo similar al sistema de hibernación de los sistemas operativos.
Estos SSD son generalmente equipados con las mismas DIMMs de RAM que cualquier
ordenador corriente, permitiendo su sustitución o expansión.
Sin embargo, las mejoras de las memorias basadas en flash están haciendo los SSD basados
en DRAM no tan efectivos y acortando la brecha que los separa en términos de rendimiento.
Además los sistemas basados en DRAM son tremendamente más caros.

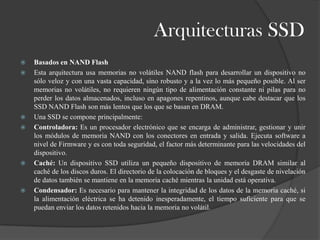

6. Arquitecturas SSD
 Basados en NAND Flash
 Esta arquitectura usa memorias no volátiles NAND flash para desarrollar un dispositivo no
sólo veloz y con una vasta capacidad, sino robusto y a la vez lo más pequeño posible. Al ser
memorias no volátiles, no requieren ningún tipo de alimentación constante ni pilas para no
perder los datos almacenados, incluso en apagones repentinos, aunque cabe destacar que los
SSD NAND Flash son más lentos que los que se basan en DRAM.
 Una SSD se compone principalmente:
 Controladora: Es un procesador electrónico que se encarga de administrar, gestionar y unir
los módulos de memoria NAND con los conectores en entrada y salida. Ejecuta software a
nivel de Firmware y es con toda seguridad, el factor más determinante para las velocidades del
dispositivo.
 Caché: Un dispositivo SSD utiliza un pequeño dispositivo de memoria DRAM similar al
caché de los discos duros. El directorio de la colocación de bloques y el desgaste de nivelación
de datos también se mantiene en la memoria caché mientras la unidad está operativa.
 Condensador: Es necesario para mantener la integridad de los datos de la memoria caché, si
la alimentación eléctrica se ha detenido inesperadamente, el tiempo suficiente para que se
puedan enviar los datos retenidos hacia la memoria no volátil.

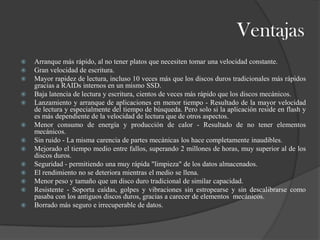

7. Ventajas
 Arranque más rápido, al no tener platos que necesiten tomar una velocidad constante.
 Gran velocidad de escritura.
 Mayor rapidez de lectura, incluso 10 veces más que los discos duros tradicionales más rápidos
gracias a RAIDs internos en un mismo SSD.
 Baja latencia de lectura y escritura, cientos de veces más rápido que los discos mecánicos.
 Lanzamiento y arranque de aplicaciones en menor tiempo - Resultado de la mayor velocidad
de lectura y especialmente del tiempo de búsqueda. Pero solo si la aplicación reside en flash y
es más dependiente de la velocidad de lectura que de otros aspectos.
 Menor consumo de energía y producción de calor - Resultado de no tener elementos
mecánicos.
 Sin ruido - La misma carencia de partes mecánicas los hace completamente inaudibles.
 Mejorado el tiempo medio entre fallos, superando 2 millones de horas, muy superior al de los
discos duros.
 Seguridad - permitiendo una muy rápida "limpieza" de los datos almacenados.
 El rendimiento no se deteriora mientras el medio se llena.
 Menor peso y tamaño que un disco duro tradicional de similar capacidad.
 Resistente - Soporta caídas, golpes y vibraciones sin estropearse y sin descalibrarse como
pasaba con los antiguos discos duros, gracias a carecer de elementos mecánicos.
 Borrado más seguro e irrecuperable de datos.

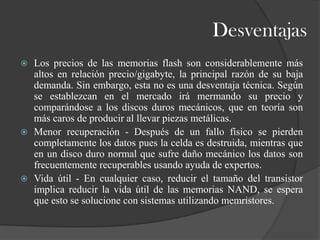

8. Desventajas
 Los precios de las memorias flash son considerablemente más
altos en relación precio/gigabyte, la principal razón de su baja
demanda. Sin embargo, esta no es una desventaja técnica. Según
se establezcan en el mercado irá mermando su precio y
comparándose a los discos duros mecánicos, que en teoría son
más caros de producir al llevar piezas metálicas.
 Menor recuperación - Después de un fallo físico se pierden
completamente los datos pues la celda es destruida, mientras que
en un disco duro normal que sufre daño mecánico los datos son
frecuentemente recuperables usando ayuda de expertos.
 Vida útil - En cualquier caso, reducir el tamaño del transistor
implica reducir la vida útil de las memorias NAND, se espera
que esto se solucione con sistemas utilizando memristores.

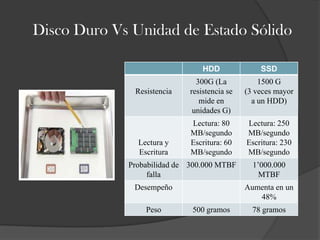

9. Disco Duro Vs Unidad de Estado Sólido
HDD SSD
300G (La 1500 G
Resistencia resistencia se (3 veces mayor
mide en a un HDD)
unidades G)
Lectura: 80 Lectura: 250
MB/segundo MB/segundo
Lectura y Escritura: 60 Escritura: 230
Escritura MB/segundo MB/segundo
Probabilidad de 300.000 MTBF 1’000.000
falla MTBF
Desempeño Aumenta en un
48%
Peso 500 gramos 78 gramos

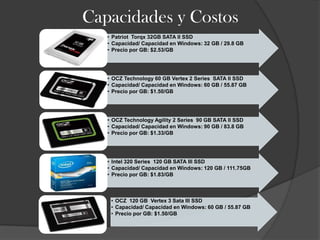

10. Capacidades y Costos
• Patriot Torqx 32GB SATA II SSD
• Capacidad/ Capacidad en Windows: 32 GB / 29.8 GB
• Precio por GB: $2.53/GB
• OCZ Technology 60 GB Vertex 2 Series SATA II SSD
• Capacidad/ Capacidad en Windows: 60 GB / 55.87 GB
• Precio por GB: $1.50/GB
• OCZ Technology Agility 2 Series 90 GB SATA II SSD
• Capacidad/ Capacidad en Windows: 90 GB / 83.8 GB
• Precio por GB: $1.33/GB
• Intel 320 Series 120 GB SATA III SSD
• Capacidad/ Capacidad en Windows: 120 GB / 111.75GB
• Precio por GB: $1.83/GB
• OCZ 120 GB Vertex 3 Sata III SSD
• Capacidad/ Capacidad en Windows: 60 GB / 55.87 GB
• Precio por GB: $1.50/GB

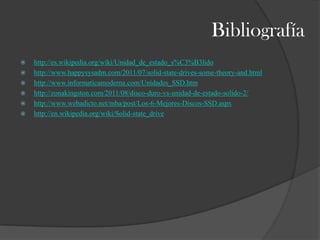

11. Bibliografía
