Este documento describe los pasos para ensamblar una computadora virtual de forma desmantelada. Primero se coloca la fuente de poder y la tarjeta madre, luego el procesador, disipador de calor y memorias RAM. Después se conectan los discos duros, unidad óptica y otros periféricos, así como los cables internos de energía. Finalmente, se conectan los cables externos de monitor, teclado, ratón y se cierra el gabinete.

1. Practica 13
Simulador virtual
20/04/2015
Vargas rivera lucio jose

2. Simulador
1
VargasriveralucioJosé
Índice
Ensamble de un equipode cómputo virtual…………………………..
Primerotenemoslacomputadoradesmantelada,laempezamosaverpor todosladospara
darnosuna ideade donde va cada piezainstalada.
Nosfijamosque primerodebemosacomodarlafuente de poder,perotieneque estar
acomodadade unladoque quede bien,tiene que estarel ventiladorAsiaarribaparaque se
puedaponerbien.
Despuesnosllevaalatarjeta madre para acomodar el disipador de calorylas tarjetasram,
primeroacomodamoslastarjetasram enlascabidadesde colorazul ylesponemosunseguro
a los ladospara que latarjetaram nose muebade su lugardonde va.
Despues nosda unapiezallamadacpu que va conectadaarribadel zocalode latarjetamadre
y despues le ponemosunossegurosque tieneel zocaloparadetenerel cpuensulugar.
Se aplicaarriba la pasta termicasobre el cpu,para despuescolorcarel disipadorde calor,
despuesaseguramosque quede bienpegadodeteniendolacon4 tornillosparaque no se
muebade su lugar.Despuesconectamosel disipadorde calora latarjeta madre para que de
energiaael.

3. Simulador
2
VargasriveralucioJosé

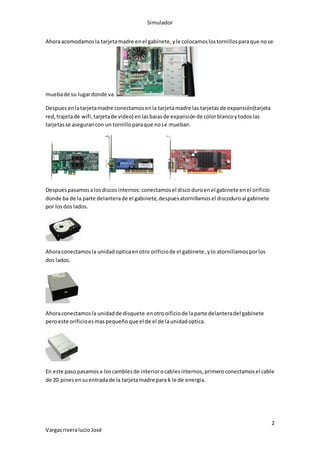

Ahoraacomodamosla tarjetamadre enel gabinete,yle colocamoslostornillosparaque nose
muebade su lugardonde va.
Despuesenlatarjetamadre conectamosenla tarjetamadre las tarjetasde expansión(tarjeta
red,trajetade wifi,tarjetade video) enlasbaiasde expansiónde colorblancoytodoslas
tarjetasse asegurancon un tornilloparaque nose mueban.
Despuespasamosalosdiscosinternos:conectamosel discoduroenel gabinete enel orificio
donde ba de la parte delanterade el gabinete,despuesatornillamosel discoduroal gabinete
por losdos lados.
Ahoraconectamosla unidadopticaenotro orificiode el gabinete,ylo atornillamosporlos
dos lados.
Ahoraconectamosla unidadde disquete enotrooificiode laparte delanteradel gabinete
peroeste orificioesmaspequeñoque el de el de launidadoptica.
En este paso pasamosa loscamblesde interiorocablesinternos,primeroconectamosel cable
de 20 pinesensuentradade la tarjetamadre para k le de energia.

4. Simulador
3
VargasriveralucioJosé
Ahoraconectamosel cable de 4 pinesenlatarjetamadre para que le de energia al procesador
y funcione.
Despuesconectamosel cable del bentiladorenlatarjetamadre para que pase la energia.
Ahoraconectaqmosel cable atx de lafuente de podera launidadopticapara que le pase
energia.
Ahoraconectamosel cable grande sata de ele al discoduro para que le pase energia.
Ahoraconectamosel cable de la fuente de poderala disqueteraparaque pase energia.
Despuesconectamosel cable satade ele ala tarjetamadre y de hayla otra punta la
conectamosa el discoduro.

5. Simulador
4
VargasriveralucioJosé
Ahoraconectamosel mol de 4 pineschicoa la unidadopticapara que le pase energia.
Ahoraconectamosenl cable pata a la tarjetamadre y el otro extremoala unidadoptica.
El siguientepasoesconectarel cable de disquete de latarjetamadre a la disquetera.
El siguinte pasoesponerle ael gabinete lospànelesde losladosyatornillarlosporlosdos
lados.
El siguientepasoesconectarloscablesde la parte de atrás del gabinete:
Primeroconectamosel cable de monitorala entradaque tiene atrásy le damosbueltaa unos
tornillos que tienealosladosel cable para ajustarloal gabinete ynose quite .
Despuesconectamosel cable del ratonal puertops/2color verde.

6. Simulador
5
VargasriveralucioJosé

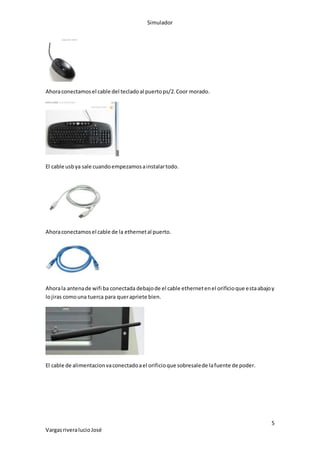

Ahoraconectamosel cable del tecladoal puertops/2.Coor morado.
El cable usbya sale cuandoempezamosainstalartodo.
Ahoraconectamosel cable de la ethernetal puerto.
Ahorala antenade wifi ba conectada debajode el cable ethernetenel orificioque estaabajoy
lojiras comouna tuerca para querapriete bien.

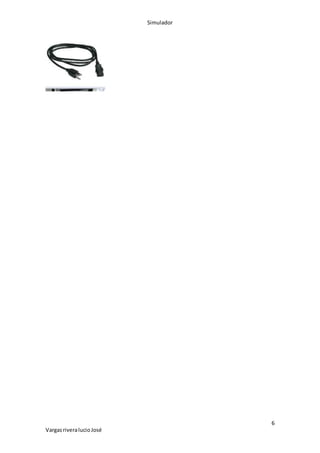

El cable de alimentacionvaconectadoael orificioque sobresalede lafuente de poder.

7. Simulador
6
VargasriveralucioJosé
