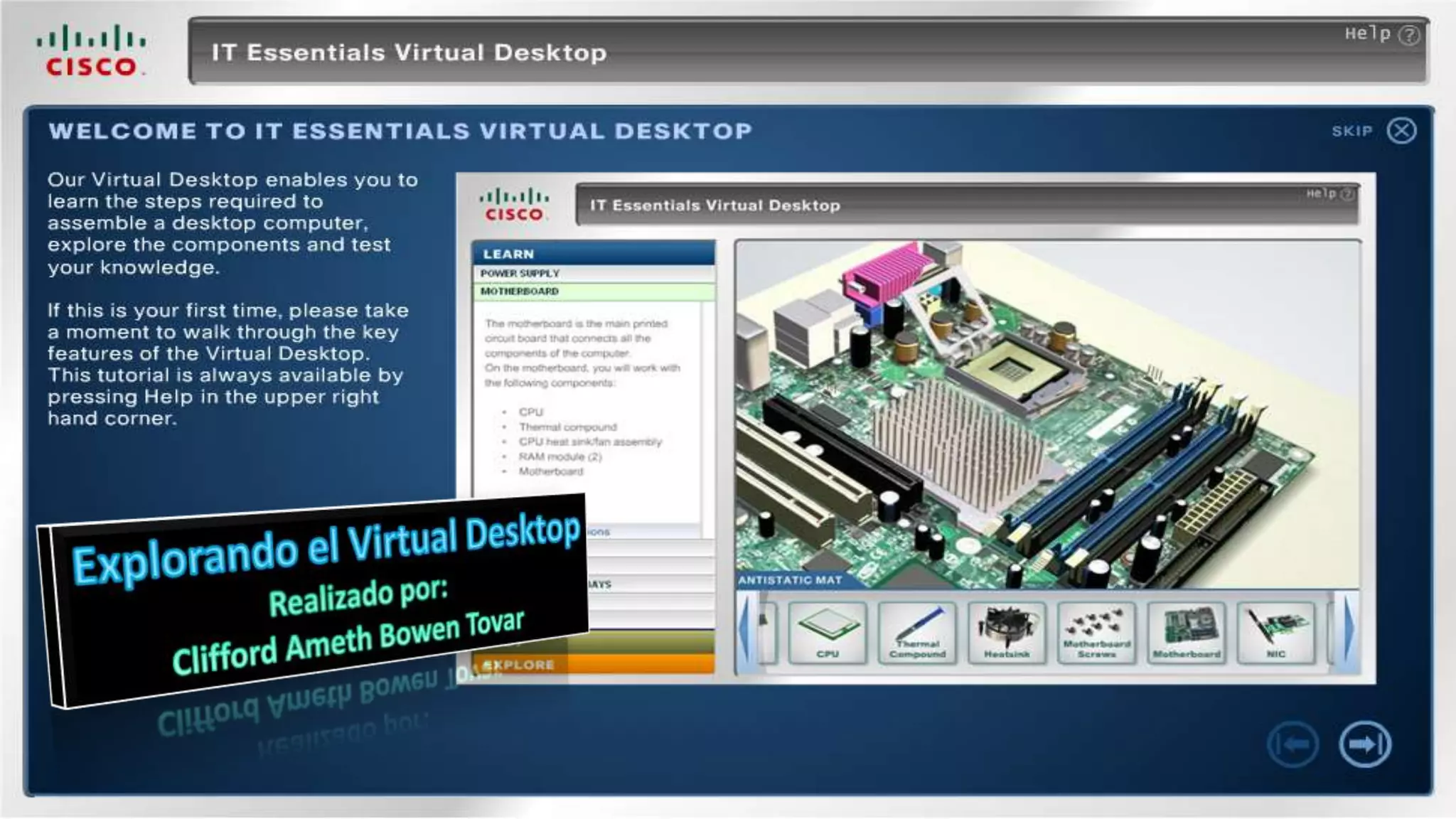

IT Essentials Virtual Desktop (al
igual que el Virtual Laptop) es un
excelente simulador de armado y
desarmado de PC creado por
Cisco. Sigue el mismo formato que
los cursos (por archivos SWF y
mediante un navegador web). Es
un recurso muy eficaz a la hora de
aprender acerca del hardware de
un computador, ya que contiene
bastante material interactivo que
explica detenidamente como
instalar y desmontar las piezas en
la CPU. El único inconveniente es
que está sólo en inglés; al parecer
aún no está disponible la versión
en español.
Virtual Desktop presenta tres secciones:
 Learn (Aprende): Muestra las instrucciones paso a paso lo que debemos hacer al
momento de armar una computadora.
Test (Prueba): Aquí se realiza la el ensamblaje, con la diferencia que no muestra la
ayuda que se da en la sección Learn.
Explore (Explora): Muestra un detalle de los diferentes componentes de la
computadora.
En la sección Explore podemos, como dice su nombre, explorar cada uno
de los componentes, tanto interno como externo de nuestra computadora.
Muestra una imagen (algunas veces tridimensional) del dispositivo.
Igual ocurre cuando estamos en el proceso de ensamblado y, si nos
posicionamos sobre el componente, nos aparecerá “LEARN MORE”
(APRENDE MÁS).
Este recorrido lo haremos en la sección Learn.
¡Empecemos!
Lo primero que nos pide es que instalemos la
fuente de poder.
Aquí nos muestra una breve
descripción del componente que
se está instalando.
Utilizamos estos botones para
girar el dispositivo hasta
lograr la posición correcta
para que sea insertado.
Una vez lograda la
posición correcta,
utilizamos este botón para
insertar el dispositivo.
Y por último,
procedemos a colocarle
los tornillos.
Ahora instalaremos la
CPU.
Giramos la CPU hasta que
las ranuras coincidan con
los muelles del sócalo y la
insertamos.
Luego, damos clic al
área resaltada para
asegurar la CPU.
Por último, damos clic
al área resaltada para
fijar la CPU.
Procedemos a insertar
las memorias RAM.
Giramos la tarjeta hasta
que la ranura coincida
con el muelle del sócalo y
la insertamos.
Luego, damos clic en las áreas
resaltadas para fijar la tarjeta. Estos
procedimientos los repetimos para
insertar ambas tarjetas.
Instalación del sistema
de refrigeración de la
CPU: el disipador de
calor y el abanico.
Colocamos la pasta térmica. Y después el disipador de calor con
el abanico. Damos clic en el área
resaltada para fijarlos a la tarjeta
madre.
Damos clic en el área
resaltada para conectar el
cable de energía del
abanico.
Giramos el conector del cable hasta
que esté en la posición correcta y lo
conectamos.
Damos clic en el botón para instalar la tarjeta madre.
Giramos la CPU hasta
encontrar la posición
correcta y la insertamos.
Luego, le colocamos los tornillos y
damos clic en OK, lo que indica que
culminamos esta sección del
ensamblaje.
Instalaremos
ahora las
tarjetas
adaptadoras.
Primero instalamos la
tarjeta de red y la
atornillamos.
Luego, la tarjeta de red
inalámbrica.
Y por último, la tarjeta
de video. Después
damos clic en OK para
indicar que
terminamos esta
sección de la
instalación.
Instalaremos las unidades
de almacenamiento
interno (disco duro).
Giramos el disco hasta
obtener la posición
correcta, lo insertamos y
atornillamos. Luego damos
clic en OK para indicar que
culminamos esta parte de la
instalación.
Instalaremos
ahora las unidades
de
almacenamiento
en bahías
externas.
Empezamos con la unidad
óptica, la giramos hasta
obtener la posición
correcta, la insertamos y
atornillamos.
Luego hacemos lo mismo
con la unidad de disquete
(floppy).
Luego damos clic en OK para indicar que
culminamos esta parte de la instalación.
Cableado interno.
Luego, giramos el conector
a la posición correcta y lo
conectamos.
Empezaremos con el cable
de poder ATX de 20 pines.
Le damos clic para que se
resalte el socket dónde va
conectado.
Luego, giramos el conector
a la posición correcta y lo
conectamos.
Ahora vamos con el cable
de poder auxiliar de 4
pines. Le damos clic para
que se realce el socket
correspondiente.
Damos Clic al socket
resaltado y
automáticamente se
introduce el conector.
Ahora el cable de poder
SATA. Le damos clic para
que se resalte el socket
dónde va conectado.
Igual al anterior, al darle
clic al socket el conector
entra automáticamente.
El siguiente es el cable de
poder Molex. Le damos clic
para que se realce el socket
correspondiente.
Le toca el turno al cable de
poder Berg. Le damos clic
para que se resalte el socket
dónde va conectado.
Giramos el conector a la
posición correcta y lo
conectamos.
Seguimos ahora con el cable
de poder del abanico de la
torre (Case). Le damos clic
para que se resalte el socket
dónde va conectado.
Giramos el conector a la posición
correcta y lo conectamos.
Le corresponde el turno al
cable PATA. Lo giramos
hasta conseguir la posición
correcta y lo insertamos en
el socket.
Ahora nos aparece resaltado el
otro extremo del cable. Le damos
clic para que se resalte dónde va
conectado.
Giramos el conector hasta conseguir la posición correcta y lo
insertamos en el socket.
Le damos clic en el conector para
que resalte dónde debemos
conectarlo.
Seguimos con el cable Floppy.
Giramos el conector a la posición
correcta y lo conectamos.
Giramos el conector hasta conseguir la posición correcta y lo
insertamos en el socket.
Ahora le toca el turno al
cable SATA. Giramos el
conector a la posición
correcta y lo conectamos.
Le damos clic en el conector
para que resalte dónde debemos
conectarlo.
Giramos el conector a
la posición correcta y
lo conectamos.
Cableado
externo.
Procederemos a colocar las tapas y atornillarlas.
Ahora vamos a la parte posterior de la computadora.
Conectamos el cable del monitor.
Luego, el teclado con conector PS/2.
El ratón, también con conector PS/2.
El cable USB.
El cable de red o cable Ethernet.
La antena par conexión inalámbrica.
Y el cable de poder, también llamado cable AC o cable CA.
Hemos completado
el ensamblado de
nuestra
computadora.
