El simulador virtual permite ensamblar una computadora de escritorio de forma virtual. Tiene tres modos: aprendizaje, prueba y explorar. El modo aprendizaje guía el ensamblaje paso a paso, el modo prueba permite ensamblarla sin ayuda, y el modo explorar proporciona información sobre los componentes.

1. SIMULADOR DE ENSAMBLE.

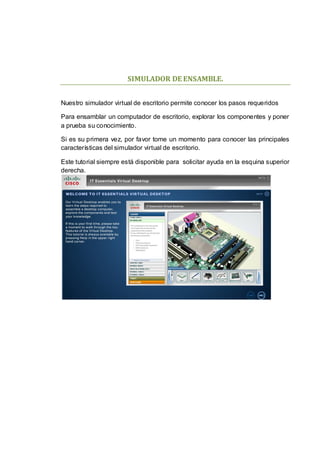

Nuestro simulador virtual de escritorio permite conocer los pasos requeridos
Para ensamblar un computador de escritorio, explorar los componentes y poner
a prueba su conocimiento.
Si es su primera vez, por favor tome un momento para conocer las principales
características del simulador virtual de escritorio.
Este tutorial siempre está disponible para solicitar ayuda en la esquina superior
derecha.

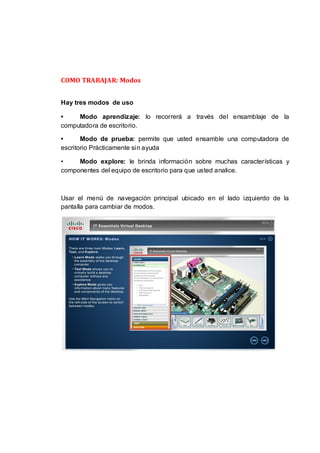

2. COMO TRABAJAR: Modos
Hay tres modos de uso
• Modo aprendizaje: lo recorrerá a través del ensamblaje de la
computadora de escritorio.
• Modo de prueba: permite que usted ensamble una computadora de
escritorio Prácticamente sin ayuda

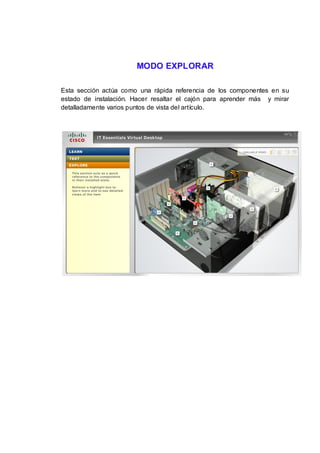

• Modo explore: le brinda información sobre muchas características y
componentes del equipo de escritorio para que usted analice.
Usar el menú de navegación principal ubicado en el lado izquierdo de la
pantalla para cambiar de modos.

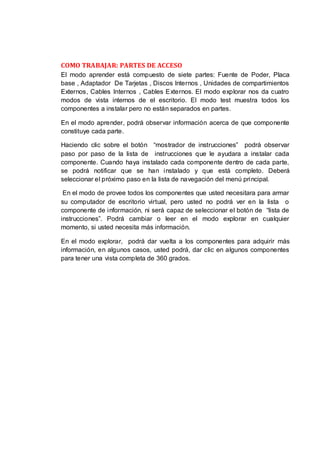

3. COMO TRABAJAR: PARTES DE ACCESO
El modo aprender está compuesto de siete partes: Fuente de Poder, Placa
base , Adaptador De Tarjetas , Discos Internos , Unidades de compartimientos
Externos, Cables Internos , Cables Externos. El modo explorar nos da cuatro
modos de vista internos de el escritorio. El modo test muestra todos los
componentes a instalar pero no están separados en partes.
En el modo aprender, podrá observar información acerca de que componente
constituye cada parte.
Haciendo clic sobre el botón “mostrador de instrucciones” podrá observar
paso por paso de la lista de instrucciones que le ayudara a instalar cada
componente. Cuando haya instalado cada componente dentro de cada parte,
se podrá notificar que se han instalado y que está completo. Deberá
seleccionar el próximo paso en la lista de navegación del menú principal.
En el modo de provee todos los componentes que usted necesitara para armar
su computador de escritorio virtual, pero usted no podrá ver en la lista o
componente de información, ni será capaz de seleccionar el botón de “lista de
instrucciones”. Podrá cambiar o leer en el modo explorar en cualquier
momento, si usted necesita más información.
En el modo explorar, podrá dar vuelta a los componentes para adquirir más
información, en algunos casos, usted podrá, dar clic en algunos componentes
para tener una vista completa de 360 grados.

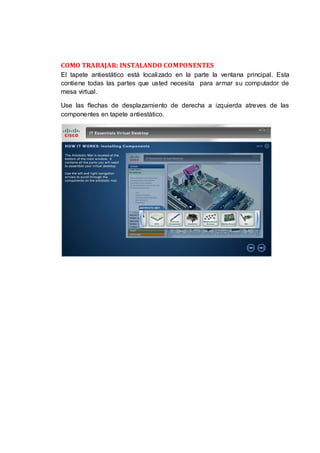

4. COMO TRABAJAR: INSTALANDO COMPONENTES
El tapete antiestático está localizado en la parte la ventana principal. Esta
contiene todas las partes que usted necesita para armar su computador de
mesa virtual.
Use las flechas de desplazamiento de derecha a izquierda atreves de las
componentes en tapete antiestático.

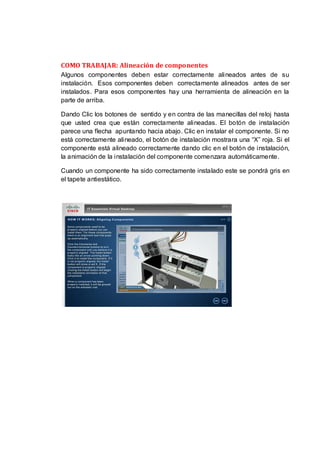

5. COMO TRABAJAR: Alineación de componentes
Algunos componentes deben estar correctamente alineados antes de su
instalación. Esos componentes deben correctamente alineados antes de ser
instalados. Para esos componentes hay una herramienta de alineación en la
parte de arriba.
Dando Clic los botones de sentido y en contra de las manecillas del reloj hasta
que usted crea que están correctamente alineadas. El botón de instalación
parece una flecha apuntando hacia abajo. Clic en instalar el componente. Si no
está correctamente alineado, el botón de instalación mostrara una “X” roja. Si el
componente está alineado correctamente dando clic en el botón de instalación,
la animación de la instalación del componente comenzara automáticamente.
Cuando un componente ha sido correctamente instalado este se pondrá gris en
el tapete antiestático.

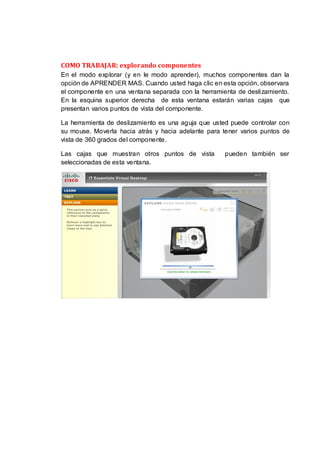

6. COMO TRABAJAR: explorando componentes
En el modo explorar (y en le modo aprender), muchos componentes dan la
opción de APRENDER MAS. Cuando usted haga clic en esta opción, observara
el componente en una ventana separada con la herramienta de deslizamiento.
En la esquina superior derecha de esta ventana estarán varias cajas que
presentan varios puntos de vista del componente.
La herramienta de deslizamiento es una aguja que usted puede controlar con
su mouse. Moverla hacia atrás y hacia adelante para tener varios puntos de
vista de 360 grados del componente.
Las cajas que muestran otros puntos de vista pueden también ser
seleccionadas de esta ventana.

7. COMO TRABAJAR: ¡Usted está listo para comenzar¡
Esta listo para comenzar el modulo.
Clic en la parte de fuente de poder para comenzar.
Puede devolverse o ir al menú de ayuda. Haciendo clic en la parte de la
esquina superior derecha.
MODO APRENDER

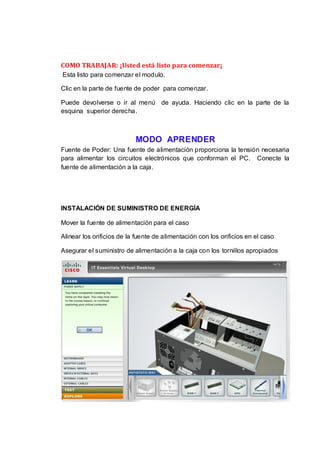

Fuente de Poder: Una fuente de alimentación proporciona la tensión necesaria
para alimentar los circuitos electrónicos que conforman el PC. Conecte la
fuente de alimentación a la caja.
INSTALACIÓN DE SUMINISTRO DE ENERGÍA
Mover la fuente de alimentación para el caso
Alinear los orificios de la fuente de alimentación con los orificios en el caso
Asegurar el suministro de alimentación a la caja con los tornillos apropiados

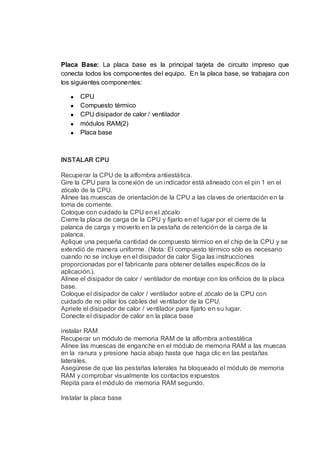

8. Placa Base: La placa base es la principal tarjeta de circuito impreso que
conecta todos los componentes del equipo. En la placa base, se trabajara con
los siguientes componentes:
CPU
Compuesto térmico
CPU disipador de calor / ventilador
módulos RAM(2)
Placa base
INSTALAR CPU
Recuperar la CPU de la alfombra antiestática.
Gire la CPU para la conexión de un indicador está alineado con el pin 1 en el
zócalo de la CPU.
Alinee las muescas de orientación de la CPU a las claves de orientación en la
toma de corriente.
Coloque con cuidado la CPU en el zócalo
Cierre la placa de carga de la CPU y fijarlo en el lugar por el cierre de la
palanca de carga y moverlo en la pestaña de retención de la carga de la
palanca.
Aplique una pequeña cantidad de compuesto térmico en el chip de la CPU y se
extendió de manera uniforme. (Nota: El compuesto térmico sólo es necesario
cuando no se incluye en el disipador de calor Siga las instrucciones
proporcionadas por el fabricante para obtener detalles específicos de la
aplicación.).
Alinee el disipador de calor / ventilador de montaje con los orificios de la placa
base.
Coloque el disipador de calor / ventilador sobre el zócalo de la CPU con
cuidado de no pillar los cables del ventilador de la CPU.
Apriete el disipador de calor / ventilador para fijarlo en su lugar.
Conecte el disipador de calor en la placa base
instalar RAM
Recuperar un módulo de memoria RAM de la alfombra antiestática
Alinee las muescas de enganche en el módulo de memoria RAM a las muecas
en la ranura y presione hacia abajo hasta que haga clic en las pestañas
laterales.
Asegúrese de que las pestañas laterales ha bloqueado el módulo de memoria
RAM y comprobar visualmente los contactos expuestos
Repita para el módulo de memoria RAM segundo.
Instalar la placa base

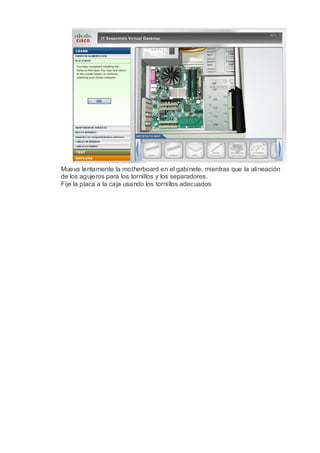

9. Mueva lentamente la motherboard en el gabinete, mientras que la alineación
de los agujeros para los tornillos y los separadores.
Fije la placa a la caja usando los tornillos adecuados

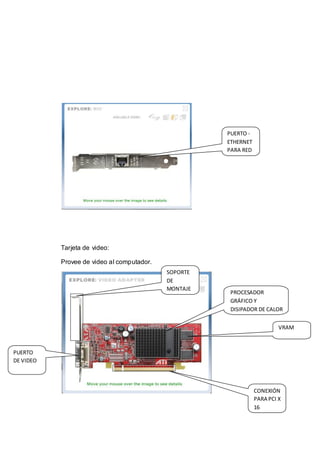

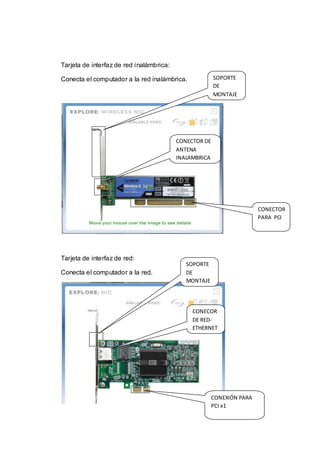

10. Adaptador de Tarjetas: se instalan en la placa base para dar funcionalidad a
su computadora.
una tarjeta de interfaz de red (NIC) es una tarjeta de adaptador para
conectar el ordenador a una red.
una tarjeta de red inalámbrica es una tarjeta de adaptador para conectar
su ordenador a otro ordenador o un punto de acceso inalámbrico con
señales de radio.
un adaptador de video es una tarjeta de adaptador que envía datos a
una pantalla de ordenador.
Las tarjetas adaptadoras están instalados en la placa base para añadir
funcionalidad a su computadora.
Una tarjeta de interfaz de red (NIC) es una tarjeta de adaptador para
conectar el ordenador a una red.
Una tarjeta de red inalámbrica es una tarjeta de adaptador para conectar el
ordenador a otro ordenador o un punto de acceso inalámbrico con señales de
radio.
Un adaptador de vídeo es una tarjeta adaptadora que envía datos a una
pantalla de ordenador.

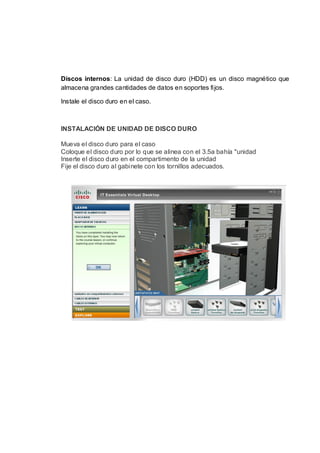

11. Discos internos: La unidad de disco duro (HDD) es un disco magnético que
almacena grandes cantidades de datos en soportes fijos.
Instale el disco duro en el caso.
INSTALACIÓN DE UNIDAD DE DISCO DURO
Mueva el disco duro para el caso
Coloque el disco duro por lo que se alinea con el 3.5a bahía "unidad
Inserte el disco duro en el compartimento de la unidad
Fije el disco duro al gabinete con los tornillos adecuados.

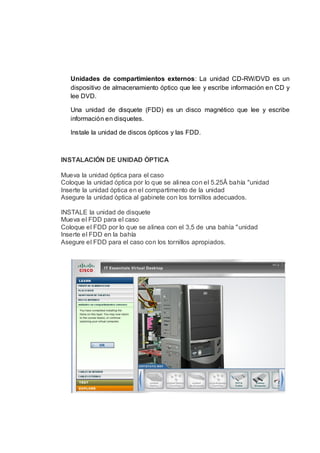

12. Unidades de compartimientos externos: La unidad CD-RW/DVD es un
dispositivo de almacenamiento óptico que lee y escribe información en CD y
lee DVD.
Una unidad de disquete (FDD) es un disco magnético que lee y escribe
información en disquetes.
Instale la unidad de discos ópticos y las FDD.
INSTALACIÓN DE UNIDAD ÓPTICA
Mueva la unidad óptica para el caso
Coloque la unidad óptica por lo que se alinea con el 5.25Â bahía "unidad
Inserte la unidad óptica en el compartimento de la unidad
Asegure la unidad óptica al gabinete con los tornillos adecuados.
INSTALE la unidad de disquete
Mueva el FDD para el caso
Coloque el FDD por lo que se alinea con el 3,5 de una bahía "unidad
Inserte el FDD en la bahía
Asegure el FDD para el caso con los tornillos apropiados.

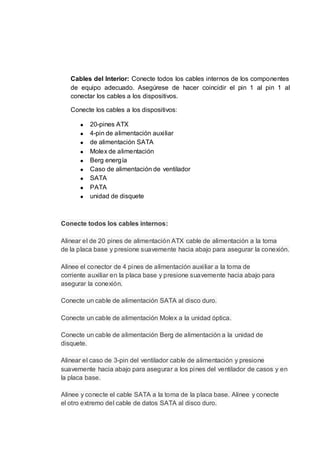

13. Cables del Interior: Conecte todos los cables internos de los componentes
de equipo adecuado. Asegúrese de hacer coincidir el pin 1 al pin 1 al
conectar los cables a los dispositivos.
Conecte los cables a los dispositivos:
20-pines ATX
4-pin de alimentación auxiliar
de alimentación SATA
Molex de alimentación
Berg energía
Caso de alimentación de ventilador
SATA
PATA
unidad de disquete
Conecte todos los cables internos:
Alinear el de 20 pines de alimentación ATX cable de alimentación a la toma
de la placa base y presione suavemente hacia abajo para asegurar la conexión.
Alinee el conector de 4 pines de alimentación auxiliar a la toma de
corriente auxiliar en la placa base y presione suavemente hacia abajo para
asegurar la conexión.
Conecte un cable de alimentación SATA al disco duro.
Conecte un cable de alimentación Molex a la unidad óptica.
Conecte un cable de alimentación Berg de alimentación a la unidad de
disquete.
Alinear el caso de 3-pin del ventilador cable de alimentación y presione
suavemente hacia abajo para asegurar a los pines del ventilador de casos y en
la placa base.
Alinee y conecte el cable SATA a la toma de la placa base. Alinee y conecte
el otro extremo del cable de datos SATA al disco duro.

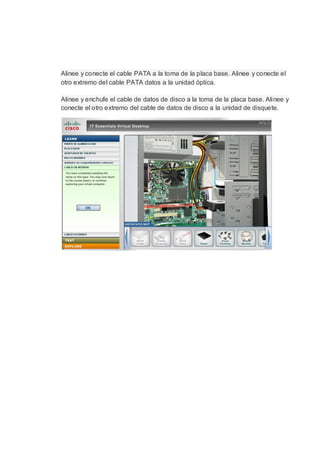

14. Alinee y conecte el cable PATA a la toma de la placa base. Alinee y conecte el
otro extremo del cable PATA datos a la unidad óptica.
Alinee y enchufe el cable de datos de disco a la toma de la placa base. Alinee y
conecte el otro extremo del cable de datos de disco a la unidad de disquete.

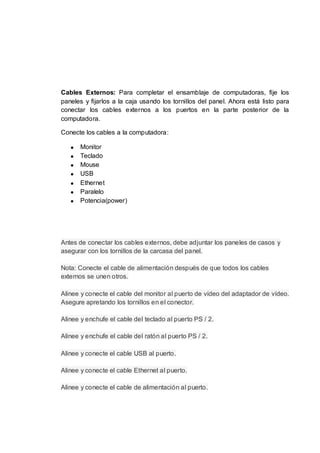

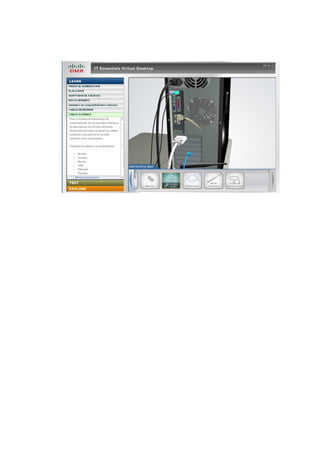

15. Cables Externos: Para completar el ensamblaje de computadoras, fije los
paneles y fijarlos a la caja usando los tornillos del panel. Ahora está listo para
conectar los cables externos a los puertos en la parte posterior de la
computadora.
Conecte los cables a la computadora:
Monitor
Teclado
Mouse
USB
Ethernet
Paralelo
Potencia(power)
Antes de conectar los cables externos, debe adjuntar los paneles de casos y
asegurar con los tornillos de la carcasa del panel.
Nota: Conecte el cable de alimentación después de que todos los cables
externos se unen otros.
Alinee y conecte el cable del monitor al puerto de vídeo del adaptador de vídeo.
Asegure apretando los tornillos en el conector.
Alinee y enchufe el cable del teclado al puerto PS / 2.
Alinee y enchufe el cable del ratón al puerto PS / 2.
Alinee y conecte el cable USB al puerto.
Alinee y conecte el cable Ethernet al puerto.
Alinee y conecte el cable de alimentación al puerto.

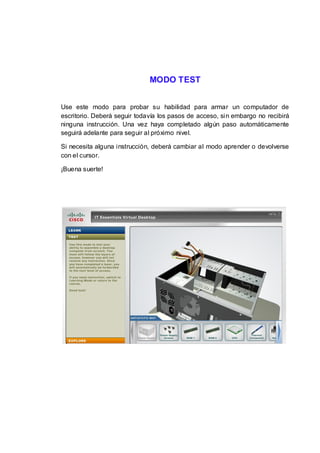

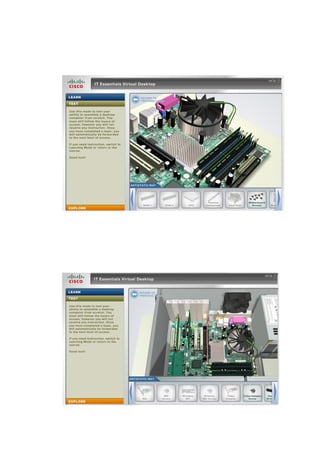

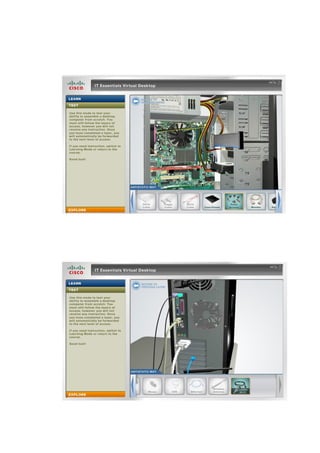

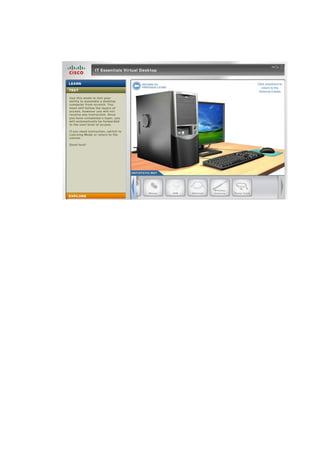

17. MODO TEST
Use este modo para probar su habilidad para armar un computador de
escritorio. Deberá seguir todavía los pasos de acceso, sin embargo no recibirá
ninguna instrucción. Una vez haya completado algún paso automáticamente

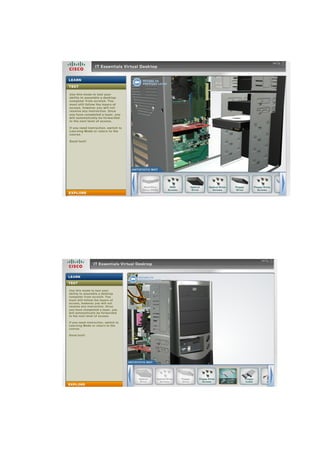

seguirá adelante para seguir al próximo nivel.
Si necesita alguna instrucción, deberá cambiar al modo aprender o devolverse
con el cursor.
¡Buena suerte!

22. MODO EXPLORAR
Esta sección actúa como una rápida referencia de los componentes en su
estado de instalación. Hacer resaltar el cajón para aprender más y mirar
detalladamente varios puntos de vista del artículo.

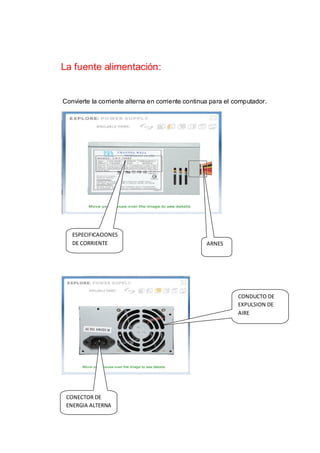

23. La fuente alimentación:
Convierte la corriente alterna en corriente continua para el computador.
ESPECIFICACIONES
DE CORRIENTE ARNES
CONDUCTO DE
EXPULSION DE
AIRE
CONECTOR DE
ENERGIA ALTERNA

24. Unidad óptica:
Lee discos de vídeo digital
BOTON
“EXPULSAR
/INTRODUCIR”
BANDEJA EXPULSION DE
INDICADOR DE
EMERGENCIA
ESTADO LED
CLAVIJAS
CONECTORES
DE PUENTE CONECTOR
ANALOGOS DE
CONECTOR DE
AUDIO PATA
ALIMENTACIÓN
CONECTORES DE
MOLEX
AUDIO DIGITAL

25. AJUSTES
DEL
JUMPER
Unidad de disquete:
Lee y escribe información a una unidad de disquete
RANURA DE LA
UNIDAD DE
DISQUETE
BOTON DE
EXPULSAR
INDICADORES
DE ESTADO
LED

26. CONECTOR
DE
ENERGIA
BERG
CONECTORDE LA
UNIDAD DE
DISQUETE
Unidad de disco duro:
Lee y escribe información a una unidad fija. CLAVIJAS
DE PUENTE
CONECTOR DE
ALIMENTACIÓN
MOLEX
CONECTOR DE
CONECTOR DE INFORMACIÓN
ENERGIA SATA SATA

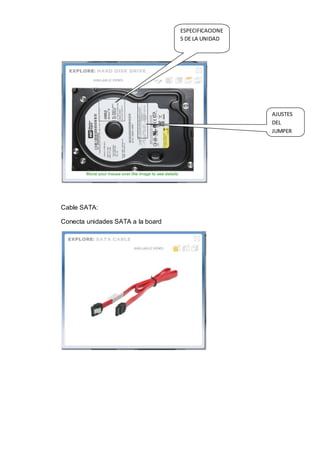

27. ESPECIFICACIONE
S DE LA UNIDAD
AJUSTES
DEL
JUMPER
Cable SATA:
Conecta unidades SATA a la board

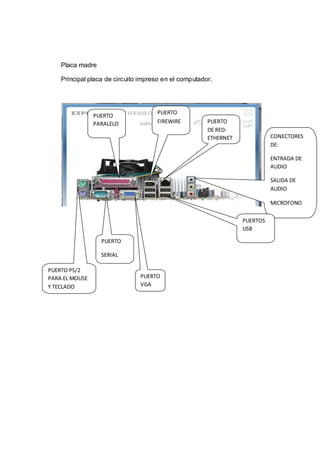

28. Placa madre
Principal placa de circuito impreso en el computador.
PUERTO
PUERTO
PARALELO FIREWIRE PUERTO
DE RED-
ETHERNET CONECTORES
DE:
ENTRADA DE
AUDIO
SALIDA DE
AUDIO
MICROFONO
PUERTOS
USB
PUERTO
SERIAL
PUERTO PS/2
PARA EL MOUSE PUERTO
Y TECLADO VGA

29. Tarjeta de interfaz de red inalámbrica:
Conecta el computador a la red inalámbrica. SOPORTE
DE
MONTAJE
CONECTOR DE
ANTENA
INALAMBRICA
CONECTOR
PARA PCI
Tarjeta de interfaz de red:
SOPORTE
Conecta el computador a la red. DE
MONTAJE
CONECOR
DE RED-
ETHERNET
H
CONEXIÓN PARA
PCI x1

30. PUERTO -
ETHERNET
PARA RED
Tarjeta de video:
Provee de video al computador.
SOPORTE
DE
MONTAJE
PROCESADOR
GRÁFICO Y
DISIPADOR DE CALOR
VRAM
PUERTO
DE VIDEO
CONEXIÓN
PARA PCI X
16

31. PUERTO
DE VIDEO
Disipador térmico del ventilador:
las fuerzas de aire sobre el disipador de calor
CONECTOR
DEL
VENTILADOR
