1. Practica 13.- Simulador
Virtual
Carlos Daniel HernándezOrtega
19/04/2015

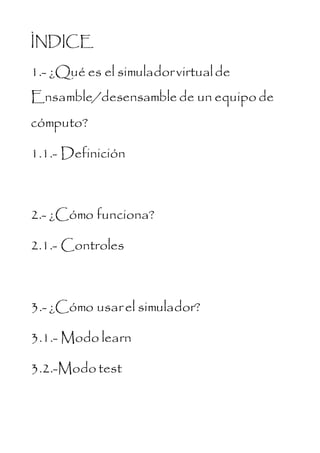

2. ÌNDICE
1.- ¿Qué es el simuladorvirtualde
Ensamble/desensamblede un equipode
cómputo?
1.1.- Definición
2.- ¿Cómo funciona?
2.1.- Controles
3.- ¿Cómo usarel simulador?
3.1.- Modo learn
3.2.-Modotest

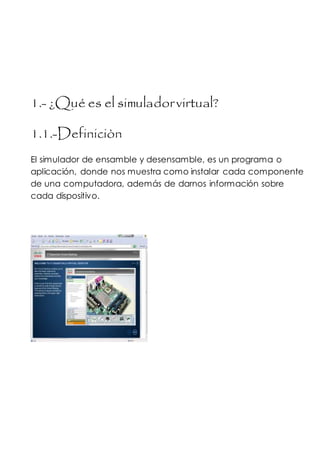

3. 1.- ¿Qué es el simuladorvirtual?
1.1.-Definiciòn
El simulador de ensamble y desensamble, es un programa o
aplicación, donde nos muestra como instalar cada componente
de una computadora, además de darnos información sobre
cada dispositivo.

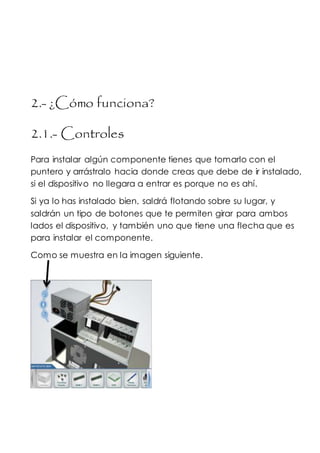

4. 2.- ¿Cómo funciona?
2.1.- Controles
Para instalar algún componente tienes que tomarlo con el
puntero y arrástralo hacia donde creas que debe de ir instalado,
si el dispositivo no llegara a entrar es porque no es ahí.
Si ya lo has instalado bien, saldrá flotando sobre su lugar, y
saldrán un tipo de botones que te permiten girar para ambos
lados el dispositivo, y también uno que tiene una flecha que es
para instalar el componente.
Como se muestra en la imagen siguiente.

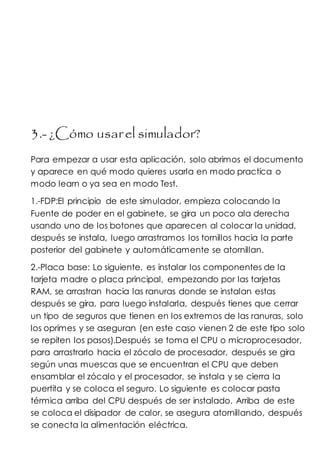

5. 3.- ¿Cómo usarel simulador?
Para empezar a usar esta aplicación, solo abrimos el documento
y aparece en qué modo quieres usarla en modo practica o
modo learn o ya sea en modo Test.
1.-FDP:El principio de este simulador, empieza colocando la
Fuente de poder en el gabinete, se gira un poco ala derecha
usando uno de los botones que aparecen al colocar la unidad,
después se instala, luego arrastramos los tornillos hacia la parte
posterior del gabinete y automáticamente se atornillan.
2.-Placa base: Lo siguiente, es instalar los componentes de la
tarjeta madre o placa principal, empezando por las tarjetas
RAM, se arrastran hacia las ranuras donde se instalan estas
después se gira, para luego instalarla, después tienes que cerrar
un tipo de seguros que tienen en los extremos de las ranuras, solo
los oprimes y se aseguran (en este caso vienen 2 de este tipo solo
se repiten los pasos).Después se toma el CPU o microprocesador,
para arrastrarlo hacia el zócalo de procesador, después se gira
según unas muescas que se encuentran el CPU que deben
ensamblar el zócalo y el procesador, se instala y se cierra la
puertita y se coloca el seguro. Lo siguiente es colocar pasta
térmica arriba del CPU después de ser instalado. Arriba de este
se coloca el disipador de calor, se asegura atornillando, después
se conecta la alimentación eléctrica.

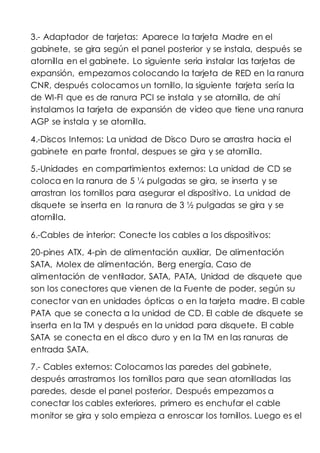

6. 3.- Adaptador de tarjetas: Aparece la tarjeta Madre en el
gabinete, se gira según el panel posterior y se instala, después se
atornilla en el gabinete. Lo siguiente seria instalar las tarjetas de
expansión, empezamos colocando la tarjeta de RED en la ranura
CNR, después colocamos un tornillo, la siguiente tarjeta sería la
de WI-FI que es de ranura PCI se instala y se atornilla, de ahí
instalamos la tarjeta de expansión de video que tiene una ranura
AGP se instala y se atornilla.
4.-Discos Internos: La unidad de Disco Duro se arrastra hacia el
gabinete en parte frontal, despues se gira y se atornilla.
5.-Unidades en compartimientos externos: La unidad de CD se
coloca en la ranura de 5 ¼ pulgadas se gira, se inserta y se
arrastran los tornillos para asegurar el dispositivo. La unidad de
disquete se inserta en la ranura de 3 ½ pulgadas se gira y se
atornilla.
6.-Cables de interior: Conecte los cables a los dispositivos:
20-pines ATX, 4-pin de alimentación auxiliar, De alimentación
SATA, Molex de alimentación, Berg energía, Caso de
alimentación de ventilador, SATA, PATA, Unidad de disquete que
son los conectores que vienen de la Fuente de poder, según su
conector van en unidades ópticas o en la tarjeta madre. El cable
PATA que se conecta a la unidad de CD. El cable de disquete se
inserta en la TM y después en la unidad para disquete. El cable
SATA se conecta en el disco duro y en la TM en las ranuras de
entrada SATA.
7.- Cables externos: Colocamos las paredes del gabinete,
después arrastramos los tornillos para que sean atornilladas las
paredes, desde el panel posterior. Después empezamos a
conectar los cables exteriores, primero es enchufar el cable
monitor se gira y solo empieza a enroscar los tornillos. Luego es el

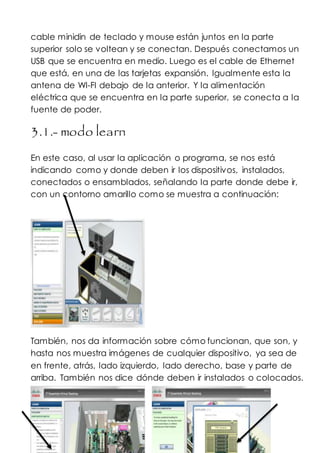

7. cable minidin de teclado y mouse están juntos en la parte
superior solo se voltean y se conectan. Después conectamos un
USB que se encuentra en medio. Luego es el cable de Ethernet
que está, en una de las tarjetas expansión. Igualmente esta la
antena de WI-FI debajo de la anterior. Y la alimentación
eléctrica que se encuentra en la parte superior, se conecta a la
fuente de poder.
3.1.- modo learn
En este caso, al usar la aplicación o programa, se nos está
indicando como y donde deben ir los dispositivos, instalados,
conectados o ensamblados, señalando la parte donde debe ir,
con un contorno amarillo como se muestra a continuación:
También, nos da información sobre cómo funcionan, que son, y
hasta nos muestra imágenes de cualquier dispositivo, ya sea de
en frente, atrás, lado izquierdo, lado derecho, base y parte de
arriba. También nos dice dónde deben ir instalados o colocados.

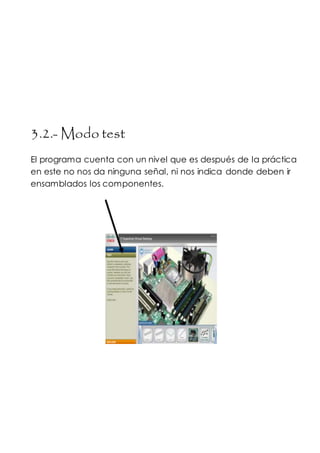

8. 3.2.- Modo test
El programa cuenta con un nivel que es después de la práctica
en este no nos da ninguna señal, ni nos indica donde deben ir
ensamblados los componentes.
