Este documento describe tres tipos de válvulas de flujo variable y presenta los resultados de una práctica en la que se midieron las presiones y velocidades de flujo a través de cada válvula. La primera válvula es una válvula de flujo variable simple. La segunda válvula incluye un bypass para permitir el flujo en una dirección independientemente de la apertura de la válvula. La tercera válvula tiene un bypass que mantiene un flujo constante independientemente de la presión. Las mediciones muestran cómo cada

1. Practica 4
“ válvula de flujo variable con bypass y presión compensada”
Objetivo:
Observar el comportamiento y establecer el flujo a través de una válvula de aguja la cual
funciona restringiendo el paso del flujo.
Válvula reguladora de flujo variable
Válvula reguladora de flujo variable con check
integrado (bypass)
Válvula reguladora de flujo variable con presión
compensada
Circuito: Ø embolo= 1.5”
Ø vástago= 5/8”
Longitud de carrera= 12 “
Colocación de válvulas

2. válvula 1 Q P1 P2 P3
velocidad
de salida
velocidad
de regreso
C.V ∆P(1-2)
abierta
salida 3.5 gpm 200 psi 40 psi 0 psi 0.63 ft/s 0.76 ft/s 0.26 160 psi
final 0 gpm 400 psi 490 psi 0 psi 0 ft/s 0 ft/s 0 -90 psi
Semi
cerrada
salida 2.5 gpm 400 psi 40 psi 0 psi 0.45 ft/s 0.54 ft/s 0.125 360 psi
final 0 gpm 490 psi 490 psi 0 psi 0 ft/s 0 ft/s 0 0 psi
cerrada
salida 0 gpm 400 psi 0 psi 0 psi 0 ft/s 0 ft/s 0 400 psi
final 0 gpm 490 psi 0 psi 0 psi 0 ft/s 0 ft/s 0 490 psi
válvula 2 Q P1 P2 P3
velocidad
de salida
velocidad
de regreso
C.V ∆P(1-2)
abierta
salida 3.5 gpm 40 psi 40 psi 0 psi 0.63 ft/s 0.76 ft/s 0 0 psi
final 0 gpm 490 psi 490 psi 0 psi 0 ft/s 0 ft/s 0 0 psi
Semi
cerrada
salida 1.5 gpm 20 psi 18 psi 0 psi 0.27 ft/s 0.32 ft/s 1.0 2 psi
final 0 gpm 490 psi 490 psi 0 psi 0 ft/s 0 ft/s 0 0 psi
cerrada
salida 0 gpm 0 psi 0 psi 0 psi 0 ft/s 0 ft/s 0 0 psi
final 0 gpm 0 psi 0 psi 0 psi 0 ft/s 0 ft/s 0 0 psi
válvula 3 Q P1 P2 P3
velocidad
de salida
velocidad
de regreso
C.V ∆P(1-2)
abierta
salida 3.5 gpm 40 psi 40 psi 0 psi 0.63 ft/s 0.76 ft/s 0 0 psi
final 0 gpm 490 psi 490 psi 0 psi 0 ft/s 0 ft/s 0 0 psi
Semi
cerrada
salida 3 gpm 25 psi 25 psi 0 psi 0.54 ft/s 0.65 ft/s 0 0 psi
final 0 gpm 490 psi 490 psi 0 psi 0 ft/s 0 ft/s 0 0 psi
cerrada
salida 0 gpm 0 psi 0 psi 0 psi 0 ft/s 0 ft/s 0 0 psi
final 0 gpm 0 psi 0 psi 0 psi 0 ft/s 0 ft/s 0 0 psi

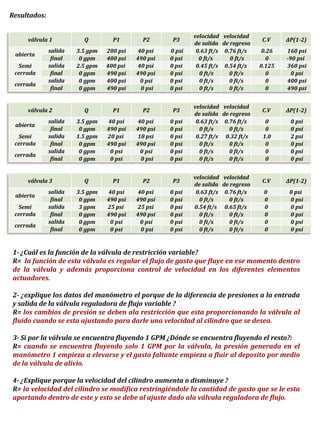

Resultados:
1- ¿Cuál es la función de la válvula de restricción variable?
R= la función de esta válvula es regular el flujo de gasto que fluye en ese momento dentro
de la válvula y además proporciona control de velocidad en los diferentes elementos
actuadores.
2- ¿explique los datos del manómetro el porque de la diferencia de presiones a la entrada
y salida de la válvula reguladora de flujo variable ?
R= los cambios de presión se deben ala restricción que esta proporcionando la válvula al
fluido cuando se esta ajustando para darle una velocidad al cilindro que se desea.
3- Si por la válvula se encuentra fluyendo 1 GPM ¿Dónde se encuentra fluyendo el resto?:
R= cuando se encuentra fluyendo solo 1 GPM por la válvula, la presión generada en el
manómetro 1 empieza a elevarse y el gasto faltante empieza a fluir al deposito por medio
de la válvula de alivio.
4- ¿Explique porque la velocidad del cilindro aumenta o disminuye ?
R= la velocidad del cilindro se modifica restringiéndole la cantidad de gasto que se le esta
aportando dentro de este y esto se debe al ajuste dado ala válvula reguladora de flujo.

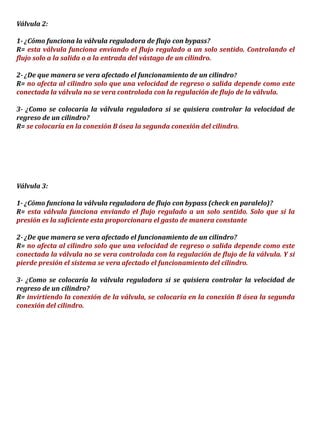

3. Válvula 2:
1- ¿Cómo funciona la válvula reguladora de flujo con bypass?
R= esta válvula funciona enviando el flujo regulado a un solo sentido. Controlando el
flujo solo a la salida o a la entrada del vástago de un cilindro.
2- ¿De que manera se vera afectado el funcionamiento de un cilindro?
R= no afecta al cilindro solo que una velocidad de regreso o salida depende como este
conectada la válvula no se vera controlada con la regulación de flujo de la válvula.
3- ¿Como se colocaría la válvula reguladora si se quisiera controlar la velocidad de
regreso de un cilindro?
R= se colocaría en la conexión B ósea la segunda conexión del cilindro.
Válvula 3:
1- ¿Cómo funciona la válvula reguladora de flujo con bypass (check en paralelo)?
R= esta válvula funciona enviando el flujo regulado a un solo sentido. Solo que si la
presión es la suficiente esta proporcionara el gasto de manera constante
2- ¿De que manera se vera afectado el funcionamiento de un cilindro?
R= no afecta al cilindro solo que una velocidad de regreso o salida depende como este
conectada la válvula no se vera controlada con la regulación de flujo de la válvula. Y si
pierde presión el sistema se vera afectado el funcionamiento del cilindro.
3- ¿Como se colocaría la válvula reguladora si se quisiera controlar la velocidad de
regreso de un cilindro?
R= invirtiendo la conexión de la válvula, se colocaría en la conexión B ósea la segunda
conexión del cilindro.
