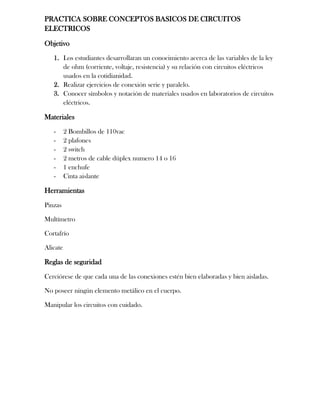

1. PRACTICA SOBRE CONCEPTOS BASICOS DE CIRCUITOS
ELECTRICOS
Objetivo
1. Los estudiantes desarrollaran un conocimiento acerca de las variables de la ley
de ohm (corriente, voltaje, resistencia) y su relación con circuitos eléctricos
usados en la cotidianidad.
2. Realizar ejercicios de conexión serie y paralelo.
3. Conocer símbolos y notación de materiales usados en laboratorios de circuitos
eléctricos.
Materiales
- 2 Bombillos de 110vac
- 2 plafones
- 2 switch
- 2 metros de cable dúplex numero 14 o 16
- 1 enchufe
- Cinta aislante
Herramientas
Pinzas
Multímetro
Cortafrío
Alicate
Reglas de seguridad
Cerciórese de que cada una de las conexiones estén bien elaboradas y bien aisladas.
No poseer ningún elemento metálico en el cuerpo.
Manipular los circuitos con cuidado.

2. Procedimiento

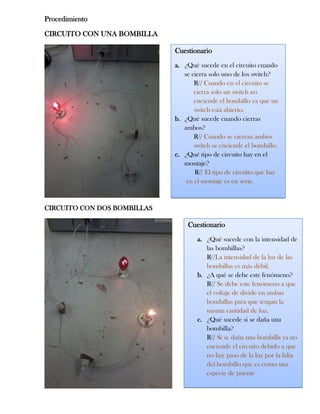

CIRCUITO CON UNA BOMBILLA
CIRCUITO CON DOS BOMBILLAS
Cuestionario
a. ¿Qué sucede en el circuito cuando
se cierra solo uno de los switch?
R// Cuando en el circuito se
cierra solo un switch no
enciende el bombillo ya que un
switch está abierto.
b. ¿Qué sucede cuando cierras
ambos?
R// Cuando se cierran ambos
switch se enciende el bombillo.
c. ¿Qué tipo de circuito hay en el
montaje?
R// El tipo de circuito que hay
en el montaje es en serie.
Cuestionario
a. ¿Qué sucede con la intensidad de
las bombillas?
R//La intensidad de la luz de las
bombillas es más débil.
b. ¿A qué se debe este fenómeno?
R// Se debe este fenómeno a que
el voltaje de divide en ambas
bombillas para que tengan la
misma cantidad de luz.
c. ¿Qué sucede si se daña una
bombilla?
R// Si se daña una bombilla ya no
enciende el circuito debido a que
no hay paso de la luz por la falta
del bombillo que es como una
especie de puente

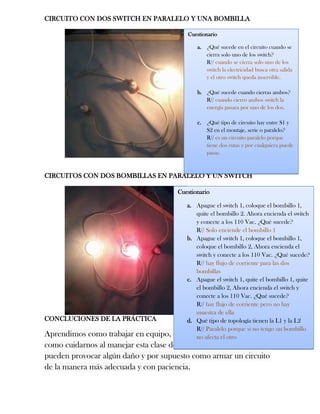

3. CIRCUITO CON DOS SWITCH EN PARALELO Y UNA BOMBILLA
CIRCUITOS CON DOS BOMBILLAS EN PARALELO Y UN SWITCH
CONCLUCIONES DE LA PRÁCTICA
Aprendimos como trabajar en equipo, como debemos equiparnos,
como cuidarnos al manejar esta clase de herramientas las cuales nos
pueden provocar algún daño y por supuesto como armar un circuito
de la manera más adecuada y con paciencia.
Cuestionario
a. ¿Qué sucede en el circuito cuando se
cierra solo uno de los switch?
R// cuando se cierra solo uno de los
switch la electricidad busca otra salida
y el otro switch queda inservible.
b. ¿Qué sucede cuando cierras ambos?
R// cuando cierro ambos switch la
energía pasara por uno de los dos.
c. ¿Qué tipo de circuito hay entre S1 y
S2 en el montaje, serie o paralelo?
R// es un circuito paralelo porque
tiene dos rutas y por cualquiera puede
pasar.
Cuestionario
a. Apague el switch 1, coloque el bombillo 1,
quite el bombillo 2. Ahora encienda el switch
y conecte a los 110 Vac. ¿Qué sucede?
R// Solo enciende el bombillo 1
b. Apague el switch 1, coloque el bombillo 1,
coloque el bombillo 2, Ahora encienda el
switch y conecte a los 110 Vac. ¿Qué sucede?
R// hay flujo de corriente para las dos
bombillas
c. Apague el switch 1, quite el bombillo 1, quite
el bombillo 2, Ahora encienda el switch y
conecte a los 110 Vac. ¿Qué sucede?
R// hay flujo de corriente pero no hay
muestra de ella
d. Qué tipo de topología tienen la L1 y la L2
R// Paralelo porque si no tengo un bombillo
no afecta el otro
