1. LIC. ONEY DAVID BEGAMBRE PEREZ
TECNOLOGIA E INFORMATICA

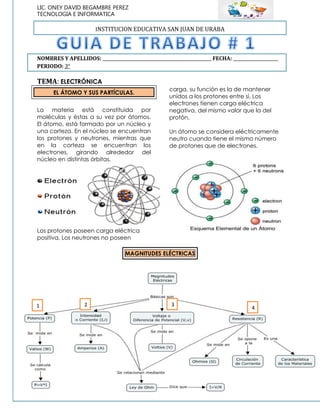

2. LIC. ONEY DAVID BEGAMBRE PEREZ
TECNOLOGIA E INFORMATICA
INSTITUCION EDUCATIVA SAN JUAN DE URABA
NOMBRES Y APELLIDOS: ___________________________________________________ FECHA: _____________________
PERIODO: 3°
TEMA: ELECTRÓNICA
EL ÁTOMO Y SUS PARTÍCULAS.
La materia está constituida por
moléculas y éstas a su vez por átomos.
El átomo, está formado por un núcleo y
una corteza. En el núcleo se encuentran
los protones y neutrones, mientras que
en la corteza se encuentran los
electrones, girando alrededor del
núcleo en distintas órbitas.
Los protones poseen carga eléctrica
positiva, Los neutrones no poseen
carga, su función es la de mantener
unidos a los protones entre sí, Los
electrones tienen carga eléctrica
negativa, del mismo valor que la del
protón.
Un átomo se considera eléctricamente
neutro cuando tiene el mismo número
de protones que de electrones.
MAGNITUDES ELÉCTRICAS
1 2 3
4

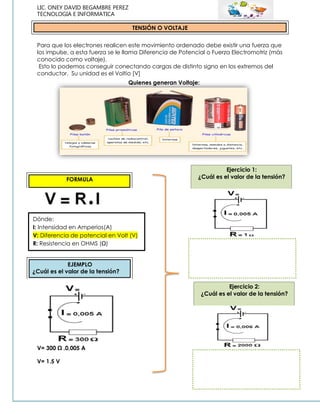

3. LIC. ONEY DAVID BEGAMBRE PEREZ
TECNOLOGIA E INFORMATICA
TENSIÓN O VOLTAJE
Para que los electrones realicen este movimiento ordenado debe existir una fuerza que
los impulse, a esta fuerza se le llama Diferencia de Potencial o Fuerza Electromotriz (más
conocido como voltaje).
Esto lo podemos conseguir conectando cargas de distinto signo en los extremos del
conductor. Su unidad es el Voltio [V]
V= 300 Ω .0,005 A
V= 1.5 V
Quienes generan Voltaje:
FORMULA
Dónde:
I: Intensidad en Amperios(A)
V: Diferencia de potencial en Volt (V)
R: Resistencia en OHMS (Ω)
EJEMPLO
¿Cuál es el valor de la tensión?
Ejercicio 1:
¿Cuál es el valor de la tensión?
Ejercicio 2:
¿Cuál es el valor de la tensión?

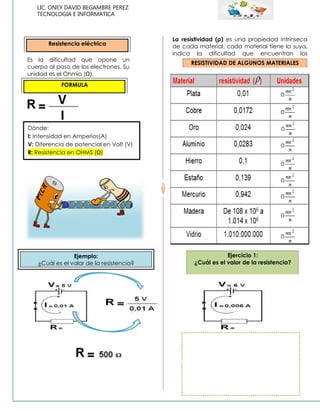

4. LIC. ONEY DAVID BEGAMBRE PEREZ
TECNOLOGIA E INFORMATICA
Es la dificultad que opone un
cuerpo al paso de los electrones. Su
unidad es el Ohmio (Ω),
Resistencia eléctrica
La resistividad (ρ) es una propiedad intrínseca
de cada material, cada material tiene la suya,
indica la dificultad que encuentran los
electrones a su paso.RESISTIVIDAD DE ALGUNOS MATERIALES
Ejemplo:
¿Cuál es el valor de la resistencia?
FORMULA
Dónde:
I: Intensidad en Amperios(A)
V: Diferencia de potencial en Volt (V)
R: Resistencia en OHMS (Ω)
Ejercicio 1:
¿Cuál es el valor de la resistencia?

5. LIC. ONEY DAVID BEGAMBRE PEREZ
TECNOLOGIA E INFORMATICA
Es la cantidad de carga eléctrica que
pasa a través del conductor por unidad
de tiempo (por segundo), por lo tanto el
valor de la intensidad instantánea.
Si la intensidad permanece constante,
utilizando incrementos finitos de tiempo.
Si por el contrario la intensidad es
variable la fórmula anterior nos dará el
valor de la intensidad media en el
intervalo de tiempo considerado. La
unidad de intensidad de corriente en el
Sistema internacional de unidades es el
amperio
Analogía hidráulica. El tubo del
depósito "A", al tener un diámetro
reducido, ofrece más resistencia a<la
salida del líquido que el tubo del
tanque "B", que tiene mayor diámetro.
Por tanto, el caudal o cantidad. De
agua que sale por el tubo "B" será
mayor que la que sale por el tubo "A"
INTENSIDAD DE CORRIENTE
Dónde:
I: Intensidad en Amperios(A)
V: Diferencia de potencial en Volt (V)
R: Resistencia en OHMS (Ω)
Ejercicio 2:
¿Cuál es el valor de la resistencia?
FORMULA
Ejemplo:
¿Cuál es el valor de la intensidad de la corriente eléctrica?

6. LIC. ONEY DAVID BEGAMBRE PEREZ
TECNOLOGIA E INFORMATICA
La potencia eléctrica es la relación de
paso de energía de un flujo por unidad
de tiempo; es decir, la cantidad de
energía entregada o absorbida por un
elemento en un momento determinado.
La unidad en el Sistema Internacional
de Unidades es el vatio (watt).
POTENCIA ELECTRICA
Ejercicio 1:
¿Cuál es el valor de la intensidad de
corriente eléctrica?
Ejercicio 2:
¿Cuál es el valor de la intensidad de
corriente eléctrica?
FORMULA
Dónde:
I: Intensidad en Amperios(A)
V: Diferencia de potencial en Volt (V)
P: potencia en Watt (W)
RESUMEN

7. LIC. ONEY DAVID BEGAMBRE PEREZ
TECNOLOGIA E INFORMATICA
TALLER
1) En el siguiente dibujo explica donde se puede evidenciar los conceptos de :
tensión, resistencia, intensidad y potencia.
2)
a. A la partícula con carga negativa del átomo se llama:__________________
b. A la partícula con carga positiva del átomo se llama:___________________
c. Las partículas neutras de un átomo se llaman: ______________________
3) Completa la siguiente tabla:
MAGNITUDES ELÉCTRICAS
MAGNITUD SÍMBOLO UNIDAD FORMULA
4) ¿Cómo se llama el instrumento empleado para medir resistencias? Dibuja su
símbolo.
5) ¿Cómo se llama el instrumento empleado para medir tensiones? Dibuja su
símbolo.

8. LIC. ONEY DAVID BEGAMBRE PEREZ
TECNOLOGIA E INFORMATICA
6) ¿Quién fue GEORG SIMON OHM? ¿Que aporte realizo a la humanidad?
7) Calcular la resistencia en un circuito, con una tensión de 110 V y una intensidad
de corriente de 0.25 A.
8) Calcular la intensidad de corriente que consume un receptor de 1500 Ω de
resistencia, si lo conectamos a 220 voltios.
