Un circuito en paralelo tiene dos o más caminos independientes desde la fuente de tensión hasta que regresa a la fuente, permitiendo que elementos reciban la misma tensión pero requieran más corriente de la fuente. Si un elemento falla, el circuito sigue funcionando para los otros elementos. La tensión es la misma en todos los puntos del circuito, mientras que la corriente total es la suma de las corrientes individuales de cada rama. Este tipo de circuito se usa cuando se necesita independencia absoluta entre cada elemento y la fuente.

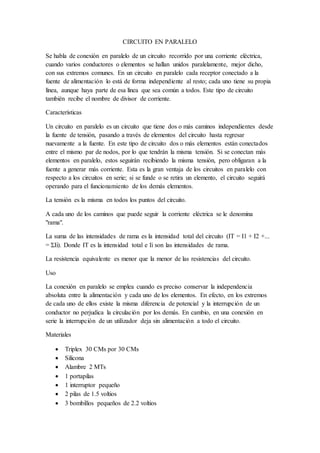

1. CIRCUITO EN PARALELO
Se habla de conexión en paralelo de un circuito recorrido por una corriente eléctrica,
cuando varios conductores o elementos se hallan unidos paralelamente, mejor dicho,
con sus extremos comunes. En un circuito en paralelo cada receptor conectado a la
fuente de alimentación lo está de forma independiente al resto; cada uno tiene su propia
línea, aunque haya parte de esa línea que sea común a todos. Este tipo de circuito
también recibe el nombre de divisor de corriente.
Características
Un circuito en paralelo es un circuito que tiene dos o más caminos independientes desde
la fuente de tensión, pasando a través de elementos del circuito hasta regresar
nuevamente a la fuente. En este tipo de circuito dos o más elementos están conectados
entre el mismo par de nodos, por lo que tendrán la misma tensión. Si se conectan más
elementos en paralelo, estos seguirán recibiendo la misma tensión, pero obligaran a la
fuente a generar más corriente. Esta es la gran ventaja de los circuitos en paralelo con
respecto a los circuitos en serie; si se funde o se retira un elemento, el circuito seguirá
operando para el funcionamiento de los demás elementos.
La tensión es la misma en todos los puntos del circuito.
A cada uno de los caminos que puede seguir la corriente eléctrica se le denomina
"rama".
La suma de las intensidades de rama es la intensidad total del circuito (IT = I1 + I2 +...
= ΣIi). Donde IT es la intensidad total e Ii son las intensidades de rama.
La resistencia equivalente es menor que la menor de las resistencias del circuito.
Uso
La conexión en paralelo se emplea cuando es preciso conservar la independencia
absoluta entre la alimentación y cada uno de los elementos. En efecto, en los extremos
de cada uno de ellos existe la misma diferencia de potencial y la interrupción de un
conductor no perjudica la circulación por los demás. En cambio, en una conexión en
serie la interrupción de un utilizador deja sin alimentación a todo el circuito.
Materiales
 Triplex 30 CMs por 30 CMs
 Silicona
 Alambre 2 MTs
 1 portapilas
 1 interruptor pequeño
 2 pilas de 1.5 voltios
 3 bombillos pequeños de 2.2 voltios

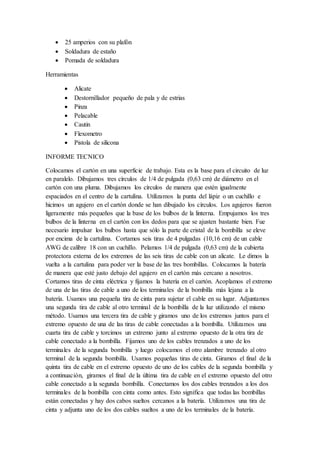

2.  25 amperios con su plafón
 Soldadura de estaño
 Pomada de soldadura
Herramientas
 Alicate
 Destornillador pequeño de pala y de estrias
 Pinza
 Pelacable
 Cautin
 Flexometro
 Pistola de silicona
INFORME TECNICO
Colocamos el cartón en una superficie de trabajo. Esta es la base para el circuito de luz
en paralelo. Dibujamos tres círculos de 1/4 de pulgada (0,63 cm) de diámetro en el
cartón con una pluma. Dibujamos los círculos de manera que estén igualmente
espaciados en el centro de la cartulina. Utilizamos la punta del lápiz o un cuchillo e
hicimos un agujero en el cartón donde se han dibujado los círculos. Los agujeros fueron
ligeramente más pequeños que la base de los bulbos de la linterna. Empujamos los tres
bulbos de la linterna en el cartón con los dedos para que se ajusten bastante bien. Fue
necesario impulsar los bulbos hasta que sólo la parte de cristal de la bombilla se eleve
por encima de la cartulina. Cortamos seis tiras de 4 pulgadas (10,16 cm) de un cable
AWG de calibre 18 con un cuchillo. Pelamos 1/4 de pulgada (0,63 cm) de la cubierta
protectora externa de los extremos de las seis tiras de cable con un alicate. Le dimos la
vuelta a la cartulina para poder ver la base de las tres bombillas. Colocamos la batería
de manera que esté justo debajo del agujero en el cartón más cercano a nosotros.
Cortamos tiras de cinta eléctrica y fijamos la batería en el cartón. Acoplamos el extremo
de una de las tiras de cable a uno de los terminales de la bombilla más lejana a la
batería. Usamos una pequeña tira de cinta para sujetar el cable en su lugar. Adjuntamos
una segunda tira de cable al otro terminal de la bombilla de la luz utilizando el mismo
método. Usamos una tercera tira de cable y giramos uno de los extremos juntos para el
extremo opuesto de una de las tiras de cable conectadas a la bombilla. Utilizamos una
cuarta tira de cable y torcimos un extremo junto al extremo opuesto de la otra tira de
cable conectado a la bombilla. Fijamos uno de los cables trenzados a uno de los
terminales de la segunda bombilla y luego colocamos el otro alambre trenzado al otro
terminal de la segunda bombilla. Usamos pequeñas tiras de cinta. Giramos el final de la
quinta tira de cable en el extremo opuesto de uno de los cables de la segunda bombilla y
a continuación, giramos el final de la última tira de cable en el extremo opuesto del otro
cable conectado a la segunda bombilla. Conectamos los dos cables trenzados a los dos
terminales de la bombilla con cinta como antes. Esto significa que todas las bombillas
están conectadas y hay dos cabos sueltos cercanos a la batería. Utilizamos una tira de
cinta y adjunta uno de los dos cables sueltos a uno de los terminales de la batería.

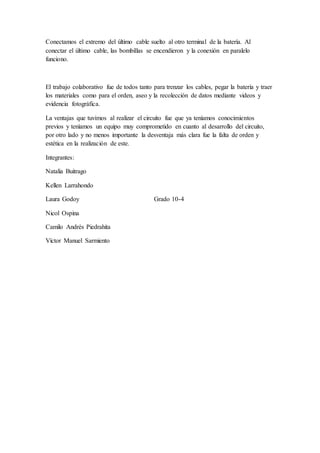

3. Conectamos el extremo del último cable suelto al otro terminal de la batería. Al
conectar el último cable, las bombillas se encendieron y la conexión en paralelo
funciono.
El trabajo colaborativo fue de todos tanto para trenzar los cables, pegar la batería y traer
los materiales como para el orden, aseo y la recolección de datos mediante videos y
evidencia fotográfica.
La ventajas que tuvimos al realizar el circuito fue que ya teníamos conocimientos
previos y teníamos un equipo muy comprometido en cuanto al desarrollo del circuito,
por otro lado y no menos importante la desventaja más clara fue la falta de orden y
estética en la realización de este.
Integrantes:
Natalia Buitrago
Kellen Larrahondo
Laura Godoy Grado 10-4
Nicol Ospina
Camilo Andrés Piedrahita
Víctor Manuel Sarmiento
