Este documento describe cuatro experimentos realizados como parte de una práctica sobre la respuesta transitoria de un circuito RC. Los experimentos variaron la frecuencia del generador entre 250 Hz y 2500 Hz y las posiciones del resistor y el capacitor en el circuito RC.

1. PRACTICA NO.1
NOMBRE: RESPUESTA TRANSITORIA DE UN CIRCUITO RC
PROCEDIMIENTO: Resistor de18 kꭥ y el capacitador 0.01 MF. Ajuste el generador para que proporcioneuna onda cuadrada a
una frecuencia de 250 Hz y un volt de amplitud.
GRUPO: 5CV8
FECHA: 20/10/2017
ALUMNO:

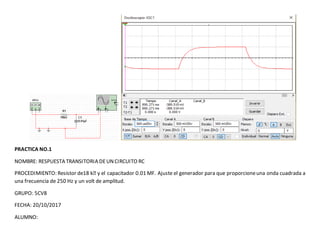

2. PRACTICA NO.1
NOMBRE: RESPUESTA TRANSITORIA DEUNCIRCUITO RC
PROCEDIMIENTO: Resistor de18 kꭥ y el capacitador 0.01 MF. Ajuste el generador para que proporcioneuna onda cuadrada a
una frecuencia de 250 Hz y un volt de amplitud.
GRUPO: 5CV8
FECHA: 20/10/2017
ALUMNO:

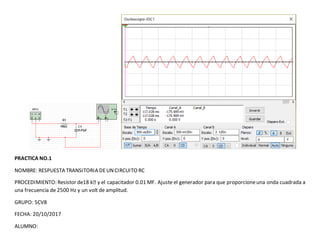

3. PRACTICA NO.1
NOMBRE: RESPUESTA TRANSITORIA DEUNCIRCUITO RC
PROCEDIMIENTO: Resistor de18 kꭥ y el capacitador 0.01 MF. Ajuste el generador para que proporcioneuna onda cuadrada a
una frecuencia de 2500 Hz y un volt de amplitud.
GRUPO: 5CV8
FECHA: 20/10/2017
ALUMNO:

4. NOMBRE: RESPUESTA TRANSITORIA DEUNCIRCUITO RC
PROCEDIMIENTO: Intercambie las posiciones del resistor y el capacitor 250 Hz.
GRUPO: 5CV8
FECHA: 20/10/2017
ALUMNO:

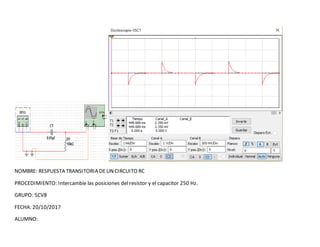

5. NOMBRE: RESPUESTA TRANSITORIA DEUNCIRCUITO RC
PROCEDIMIENTO: Intercambie las posiciones del resistor y el capacitor 2500 Hz.
GRUPO: 5CV8
FECHA: 20/10/2017
ALUMNO:
