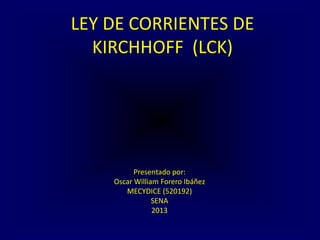

1. LEY DE CORRIENTES DE
KIRCHHOFF (LCK)
Presentado por:
Oscar William Forero Ibáñez
MECYDICE (520192)
SENA
2013

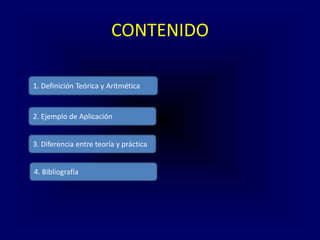

2. CONTENIDO
1. Definición Teórica y Aritmética
2. Ejemplo de Aplicación
4. Bibliografía
3. Diferencia entre teoría y práctica

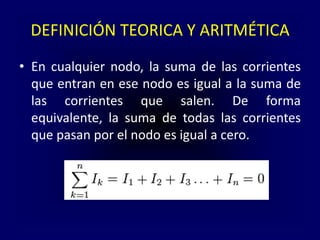

3. DEFINICIÓN TEORICA Y ARITMÉTICA
• En cualquier nodo, la suma de las corrientes
que entran en ese nodo es igual a la suma de
las corrientes que salen. De forma
equivalente, la suma de todas las corrientes
que pasan por el nodo es igual a cero.

4. EJEMPLO DE APLICACIÓN
Se puede observar circuitos básico de CC
(corriente continua) que contiene dos
nodos. se trata de dos resistores de 1KΩ
(R1 y R2) conectados sobre una misma
batería .
La batería conserva su tensión fija a pesar
de la carga impuesta por los dos
resistores; esto significa cada resistor
tiene aplicada una tensión de 9V sobre él.
La ley de Ohms indica que cuando a un
resistor de 1 Kohms se le aplica una
tensión de 9V por el circula una corriente
de 9 mA

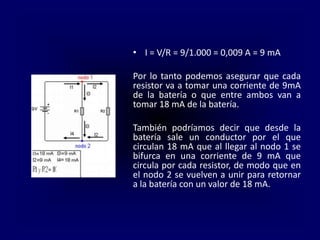

5. • I = V/R = 9/1.000 = 0,009 A = 9 mA
Por lo tanto podemos asegurar que cada
resistor va a tomar una corriente de 9mA
de la batería o que entre ambos van a
tomar 18 mA de la batería.
También podríamos decir que desde la
batería sale un conductor por el que
circulan 18 mA que al llegar al nodo 1 se
bifurca en una corriente de 9 mA que
circula por cada resistor, de modo que en
el nodo 2 se vuelven a unir para retornar
a la batería con un valor de 18 mA.

6. En el nodo 1 podemos decir que
• I1 = I2 + I3
reemplazando valores resulta:
• 18 mA = 9 mA + 9 mA
y que en el nodo 2
• I4 = I2 + I3
Es obvio que las corriente I1 e I4 son
iguales porque lo que egresa de la batería
debe ser igual a lo que ingresa.

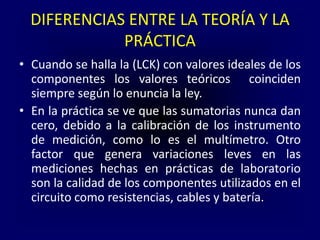

7. DIFERENCIAS ENTRE LA TEORÍA Y LA
PRÁCTICA
• Cuando se halla la (LCK) con valores ideales de los
componentes los valores teóricos coinciden
siempre según lo enuncia la ley.
• En la práctica se ve que las sumatorias nunca dan
cero, debido a la calibración de los instrumento
de medición, como lo es el multímetro. Otro
factor que genera variaciones leves en las
mediciones hechas en prácticas de laboratorio
son la calidad de los componentes utilizados en el
circuito como resistencias, cables y batería.

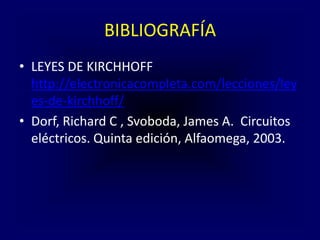

8. BIBLIOGRAFÍA
• LEYES DE KIRCHHOFF
http://electronicacompleta.com/lecciones/ley
es-de-kirchhoff/
• Dorf, Richard C , Svoboda, James A. Circuitos
eléctricos. Quinta edición, Alfaomega, 2003.
