Este documento describe diferentes tipos de osciladores sinusoidales. Todos los osciladores requieren un dispositivo activo con ganancia, una red determinante de frecuencia y un mecanismo estabilizador de amplitud. Se describen osciladores como el de cambio de fase, el de Puente Wien, el Colpitts y el Hartley, los cuales utilizan transistores o amplificadores operacionales como el dispositivo activo en combinación con redes LC o RC para generar una onda senoidal a la frecuencia deseada.

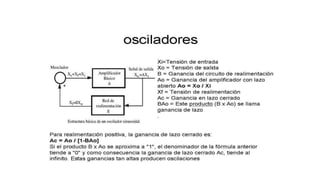

1. Osciladores
α:amplificador básico ( bjt,fet’s,
amplificador operacional ).
β:red de de realimentación (LC,RC,RL)
El ángulo de fase entre α β es 180 º
SALIDA SENOSOIDAL

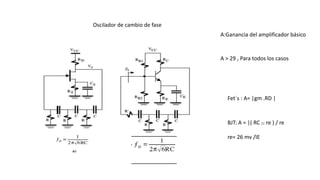

4. Oscilador de cambio de fase
A:Ganancia del amplificador básico
A > 29 , Para todos los casos
Fet´s : A= |gm .RD |
BJT: A = |( RC || re ) / re
re= 26 mv /IE

5. osciladores sinusoidales son dispositivos diseñados con el objeto de entregar una onda senoidal
a su salida con una frecuencia y potencia específicas
osciladores sinusoidales
Todos los osciladores sinusoidales deben contener al menos:
1.
Un dispositivo activo con ganancia de potencia en la frecuencia de operación (BJT, FET,
Resistencia negativa, etc.).
2.
Una red determinante de frecuencia (resonador).
3.
Un mecanismo físico estabilizador de amplitud.

6. A > 29
A= R2/R1
Amplificador operacional

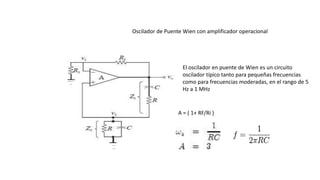

7. Oscilador de Puente Wien con amplificador operacional
A = ( 1+ RF/Ri )
El oscilador en puente de Wien es un circuito
oscilador típico tanto para pequeñas frecuencias
como para frecuencias moderadas, en el rango de 5
Hz a 1 MHz

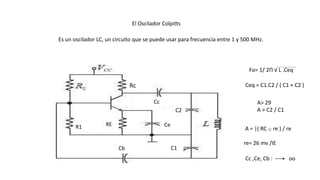

8. El Oscilador Colpitts
Es un oscilador LC, un circuito que se puede usar para frecuencia entre 1 y 500 MHz.
R1
Cb
Rc
Cc
C2
C1
CeRE
A> 29
A > C2 / C1
A = |( RC || re ) / re
re= 26 mv /IE
Cc ,Ce, Cb : oo
Fo= 1/ 2П √ L .Ceq
Ceq = C1.C2 / ( C1 + C2 )

9. El Oscilador Hartley
Es un oscilador LC, un circuito que se puede usar para frecuencia entre 1 y 100 MHz.
R1
Cb
Rc
Cc
L2
L1
CeRE
A> 29
A > L2 / L1
A = |( RC || re ) / re
re= 26 mv /IE
Cc ,Ce, Cb : oo
Fo= 1/ 2П √ C .Leq
Leq = ( L1 + L2 )

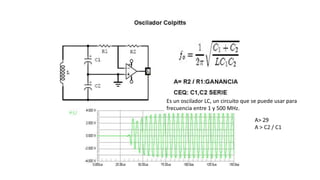

10. Es un oscilador LC, un circuito que se puede usar para
frecuencia entre 1 y 500 MHz.

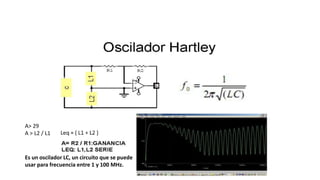

11. Es un oscilador LC, un circuito que se puede
usar para frecuencia entre 1 y 100 MHz.
A> 29
A > L2 / L1
