Práctica 8

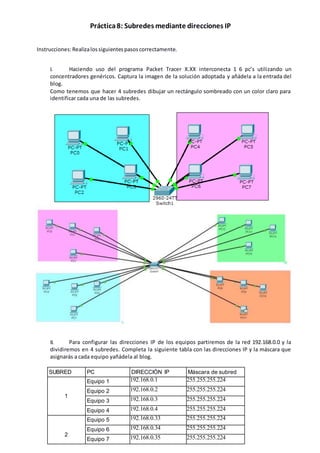

1. Práctica8: Subredes mediante direcciones IP
Instrucciones:Realizalossiguientespasoscorrectamente.
I. Haciendo uso del programa Packet Tracer X.XX interconecta 1 6 pc’s utilizando un
concentradores genéricos. Captura la imagen de la solución adoptada y añádela a la entrada del
blog.
Como tenemos que hacer 4 subredes dibujar un rectángulo sombreado con un color claro para
identificar cada una de las subredes.
II. Para configurar las direcciones IP de los equipos partiremos de la red 192.168.0.0 y la
dividiremos en 4 subredes. Completa la siguiente tabla con las direcciones IP y la máscara que
asignarás a cada equipo yañádela al blog.
SUBRED PC DIRECCIÓN IP Máscara de subred
1
Equipo 1 192.168.0.1 255.255.255.224
Equipo 2 192.168.0.2 255.255.255.224
Equipo 3 192.168.0.3 255.255.255.224
Equipo 4 192.168.0.4 255.255.255.224
2
Equipo 5 192.168.0.33 255.255.255.224
Equipo 6 192.168.0.34 255.255.255.224
Equipo 7 192.168.0.35 255.255.255.224

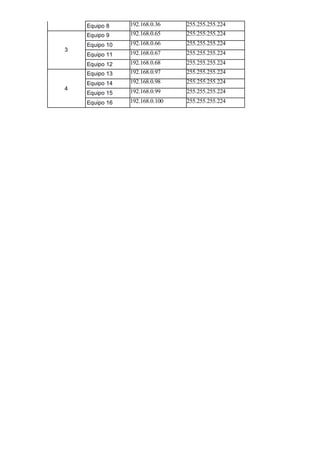

2. Equipo 8 192.168.0.36 255.255.255.224
3
Equipo 9 192.168.0.65 255.255.255.224
Equipo 10 192.168.0.66 255.255.255.224
Equipo 11 192.168.0.67 255.255.255.224
Equipo 12 192.168.0.68 255.255.255.224
4
Equipo 13 192.168.0.97 255.255.255.224
Equipo 14 192.168.0.98 255.255.255.224
Equipo 15 192.168.0.99 255.255.255.224
Equipo 16 192.168.0.100 255.255.255.224
3. III. Desde el equipo1haremosunpingalos 15 equiposrestantes para ver que responden sólo
losque pertenecenala misma subred. En vez de la consola de comandos utlizaremos simple PDU
que corresponde al icono de un sobre, pincharemos sobre él y luego sobre cada uno de
los equipos a comprobar.
En laparte inferiorderechanosdaráel resultado
Si pinchamosen Toggle PDU List Windowestaventanase hace grande
Una vez hechastodaslascomprobacionescapturamosestaventanaparaañadirlaal blog
IV. Repite el apartado anterior desde cada una de las otras 3 subredes.
V. Guarda el archivo como practica8.pkt y súbela al aula virtual.
