Este documento describe una práctica de configuración de red utilizando Packet Tracer que involucra la configuración de direcciones IP en equipos, comprobación de conectividad entre redes, acceso a un servidor web y configuración de reglas de firewall. El objetivo es crear una red con dos segmentos, comprobar la conectividad y el acceso al servidor web antes y después de aplicar las reglas de firewall especificadas.

1. Práctica 10:
ROUTER
I. Haciendouso del programa Packet Tracer re a l i za u n e s q u e m a c o m o e l d e l a
f igura . Captura la imagen de la red y añádela a la entrada del blog.
II. Configurar las direcciones IP de los equipos tal y como se indica en la siguientes tablas
completándolas previamente. Sube también al blog una captura de pantalla de las tablas.
Equipo DIRECCIÓN IP Máscara Puertade enlace
PC0 11.0.0.2 255.0.0.0 11.0.0,1
Server0 11.0.0.3 255.0.0.0 11.0.0.1
PC1 192.168.0.2 255.255.255.0 192.168.0.1
PC2 192.168.0.3 255.255.255.0 192.168.0.1
Router0
Interfaz0 Interfaz1
DIRECCIÓN IP Máscara DIRECCIÓN IP Máscara
11.0.0.1 255.0.0.0 192.168.0.1 255.255.255.0
III. Mediante lalíneade comandoscompruebaque hay conectividadentreambasredesHazlas
correspondientes capturas de pantalla en la que se aprecie el resultado de los comandos
ejecutados para subirlas al blog.

2. IV. Comprobarque el servidorhttpestáactivado.Accede al servidor
con el navegadordesde ambasredes.

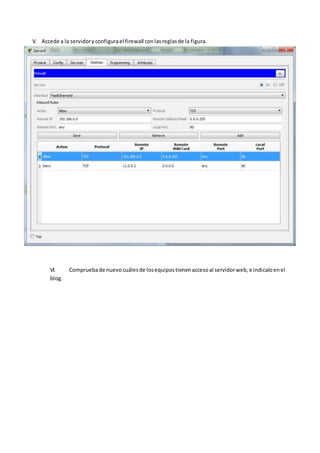

5. V. Accede a la servidoryconfigurael firewall conlasreglasde la figura.
VI. Compruebade nuevocuálesde losequipostienenaccesoal servidorweb,e indicaloenel
blog.

6. El equipo PC0 es el único que dejo de funcionar desdela configuración de firewal
l
VII. Guarda el archivocomo practica10.pkt y súbelaal aula virtual.
