Este documento describe cómo configurar una red utilizando un hub. Explica cómo asignar direcciones IP a 8 PCs y 3 routers para dividirlos en 4 redes diferentes. También indica cómo configurar rutas estáticas en cada router para garantizar la conectividad entre todas las redes a través del hub. Finalmente, pide verificar la conectividad entre los equipos y guardar la configuración en un archivo .pkt.

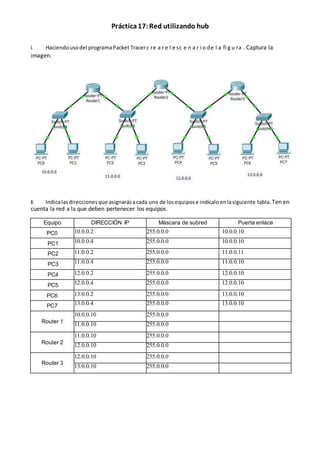

1. Práctica17:Red utilizando hub
I. Haciendousodel programaPacket Tracerc re a r e l e sc e n a r i o de l a fi g u ra . Captura la
imagen.
II. Indicalasdireccionesque asignarásacada uno de losequipose indícaloenlasiguiente tabla. Ten en
cuenta la red a la que deben pertenecer los equipos.
Equipo DIRECCIÓN IP Máscara de subred Puerta enlace
PC0 10.0.0.2 255.0.0.0 10.0.0.10
PC1 10.0.0.4 255.0.0.0 10.0.0.10
PC2 11.0.0.2 255.0.0.0 11.0.0.11
PC3 11.0.0.4 255.0.0.0 11.0.0.10
PC4 12.0.0.2 255.0.0.0 12.0.0.10
PC5 12.0.0.4 255.0.0.0 12.0.0.10
PC6 13.0.0.2 255.0.0.0 13.0.0.10
PC7 13.0.0.4 255.0.0.0 13.0.0.10
Router 1
10.0.0.10 255.0.0.0
11.0.0.10 255.0.0.0
Router 2
11.0.0.10 255.0.0.0
12.0.0.10 255.0.0.0
Router 3
12.0.0.10 255.0.0.0
13.0.0.10 255.0.0.0

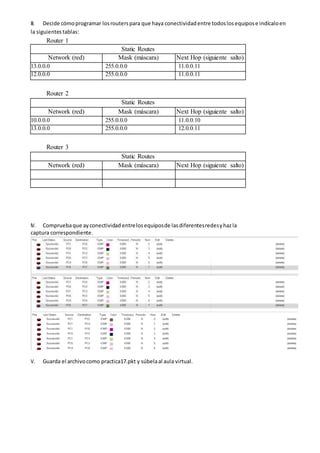

2. III. Decide cómoprogramar losrouterspara que haya conectividadentre todoslosequipose indícaloen
la siguientes tablas:
Router 1
Static Routes
Network (red) Mask (máscara) Next Hop (siguiente salto)
13.0.0.0 255.0.0.0 11.0.0.11
12.0.0.0 255.0.0.0 11.0.0.11
Router 2
Static Routes
Network (red) Mask (máscara) Next Hop (siguiente salto)
10.0.0.0 255.0.0.0 11.0.0.10
13.0.0.0 255.0.0.0 12.0.0.11
Router 3
Static Routes
Network (red) Mask (máscara) Next Hop (siguiente salto)
IV. Compruebaque ayconectividad entrelosequiposde lasdiferentesredesyhazla
captura correspondiente.
V. Guarda el archivocomo practica17.pkt y súbelaal aula virtual.
