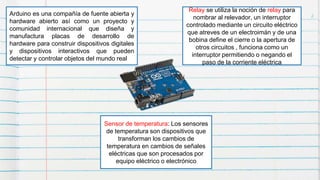

2. 2Arduino es una compañía de fuente abierta y
hardware abierto así como un proyecto y
comunidad internacional que diseña y
manufactura placas de desarrollo de
hardware para construir dispositivos digitales
y dispositivos interactivos que pueden
detectar y controlar objetos del mundo real
Relay se utiliza la noción de relay para
nombrar al relevador, un interruptor
controlado mediante un circuito eléctrico
que atreves de un electroimán y de una
bobina define el cierre o la apertura de
otros circuitos , funciona como un
interruptor permitiendo o negando el
paso de la corriente eléctrica
Sensor de temperatura: Los sensores
de temperatura son dispositivos que
transforman los cambios de
temperatura en cambios de señales
eléctricas que son procesados por
equipo eléctrico o electrónico

3. 3Sensor ultrasónico HC-SR04 y
Arduino. El sensor HC-SR04 es un
módulo que incorpora un par de
transductores de ultrasonido que se
utilizan de manera conjunta para
determinar la distancia del sensor
con un objeto colocado enfrente de
este.
Los sensores PIR se basan en la
medición de la radiación infrarroja.
Todos los cuerpos (vivos o no) emiten
una cierta cantidad de energía
infrarroja, mayor cuanto mayor es su
temperatura. Los dispositivos PIR
disponen de un sensor pieza eléctrico
capaz de captar esta radiación y
convertirla en una señal eléctrica.
Un display 7 segmentos es un
componente que tiene 7 segmentos
Leds, más un LED que hará de
punto. Este punto nos indica cómo
hay que colocar el display, y
siempre irá hacia abajo. Por lo
tanto, debemos trabajar como si
tuviéramos 7 Leds conectados a
nuestro Arduino.

4. Sensor de Temperatura 4

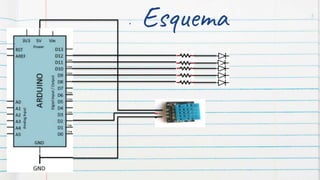

5. • Esquema 5

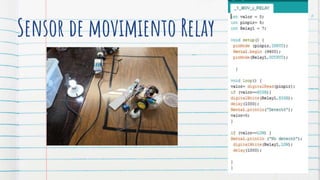

6. Sensor de movimiento Relay
6

7. • Esquema 7

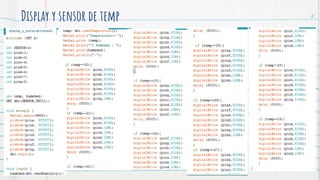

8. Display y sensor de temp 8

9. 9

10. 10

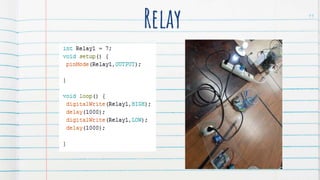

11. Relay 11

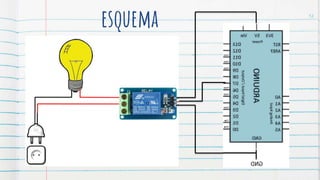

12. esquema 12

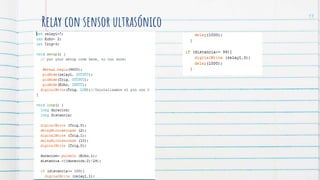

13. Relay con sensor ultrasónico
13

14. esquema
14
