1. Componentes
electrónicos análogos y
digitales
INTEGRANTES:
GABRIEL MARTINEZ BARRAGAN
MARISOL LEON DURAN

2. COMPONENTES ELECTRÓNICOS
ANÁLOGOS Y DIGITALES

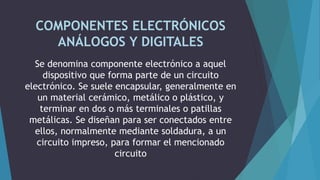

Se denomina componente electrónico a aquel
dispositivo que forma parte de un circuito
electrónico. Se suele encapsular, generalmente en
un material cerámico, metálico o plástico, y
terminar en dos o más terminales o patillas
metálicas. Se diseñan para ser conectados entre
ellos, normalmente mediante soldadura, a un
circuito impreso, para formar el mencionado
circuito

3. COMPONENTES ELECTRICOS
CLASIFICACIÓN DE LOS COMPONENTES:
De acuerdo con el criterio que se elija podemos obtener
distintas clasificaciones. Seguidamente se detallan las
comúnmente más aceptadas.
 1. Según su estructura física
Discretos: son aquellos que están encapsulados uno a uno,
como es el caso de los resistores, condensadores, diodos,
transistores, etc.
Integrados: forman conjuntos más complejos, como por
ejemplo un amplificador operacional o una puerta lógica, que
pueden contener desde unos pocos componentes discretos
hasta millones de ellos. Son los denominados circuitos
integrados.
 2. Según el material base de fabricación
Semiconductores
No semiconductores.

4.  3. Según su funcionamiento
Activos: proporcionan excitación eléctrica, ganancia o
control.
Pasivos: son los encargados de la conexión entre los
diferentes componentes activos, asegurando la
transmisión de las señales eléctricas o modificando su
nivel.
 4. Según el tipo energía
Electromagnéticos: aquellos que aprovechan las
propiedades electromagnéticas de los materiales
(fundamentalmente transformadores e inductores).
Electroacústicos: transforman la energía acústica en
eléctrica y viceversa (micrófonos, altavoces, bocinas,
auriculares, etc.).
Optoelectrónicos: transforman la energía luminosa en
eléctrica y viceversa (diodos LED, células fotoeléctricas,
etc.).

5.  Los circuitos electrónicos se pueden dividir en dos amplias
categorías:
 DIGITALES Y ANALÓGICOS:
 SEÑAL DIGITAL
La electrónica digital utiliza magnitudes con valores discretos,
mientras que la electrónica analógica emplea magnitudes con valores
continuos.
Un sistema digital es cualquier dispositivo destinado a la generación,
transmisión, procesamiento o almacenamiento de señales digitales.
También un sistema digital es una combinación de dispositivos
diseñado para manipular cantidades físicas o información que estén
representadas en forma digital; es decir, que sólo puedan tomar
valores discretos.
La mayoría de las veces estos dispositivos son electrónicos, pero
también pueden ser mecánicos, magnéticos o neumáticos.
Para el análisis y la síntesis de sistemas digitales binarios se utiliza
como herramienta el álgebra de Boole.

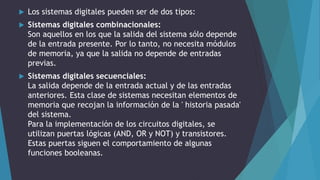

6.  Los sistemas digitales pueden ser de dos tipos:
 Sistemas digitales combinacionales:
Son aquellos en los que la salida del sistema sólo depende
de la entrada presente. Por lo tanto, no necesita módulos
de memoria, ya que la salida no depende de entradas
previas.
 Sistemas digitales secuenciales:
La salida depende de la entrada actual y de las entradas
anteriores. Esta clase de sistemas necesitan elementos de
memoria que recojan la información de la ' historia pasada'
del sistema.
Para la implementación de los circuitos digitales, se
utilizan puertas lógicas (AND, OR y NOT) y transistores.
Estas puertas siguen el comportamiento de algunas
funciones booleanas.

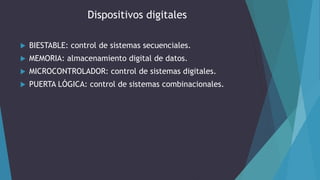

7. Dispositivos digitales
 BIESTABLE: control de sistemas secuenciales.
 MEMORIA: almacenamiento digital de datos.
 MICROCONTROLADOR: control de sistemas digitales.
 PUERTA LÓGICA: control de sistemas combinacionales.

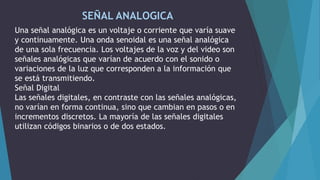

8. SEÑAL ANALOGICA
Una señal analógica es un voltaje o corriente que varía suave
y continuamente. Una onda senoidal es una señal analógica
de una sola frecuencia. Los voltajes de la voz y del video son
señales analógicas que varían de acuerdo con el sonido o
variaciones de la luz que corresponden a la información que
se está transmitiendo.
Señal Digital
Las señales digitales, en contraste con las señales analógicas,
no varían en forma continua, sino que cambian en pasos o en
incrementos discretos. La mayoría de las señales digitales
utilizan códigos binarios o de dos estados.

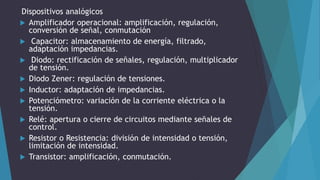

9. Dispositivos analógicos
 Amplificador operacional: amplificación, regulación,
conversión de señal, conmutación
 Capacitor: almacenamiento de energía, filtrado,
adaptación impedancias.
 Diodo: rectificación de señales, regulación, multiplicador
de tensión.
 Diodo Zener: regulación de tensiones.
 Inductor: adaptación de impedancias.
 Potenciómetro: variación de la corriente eléctrica o la
tensión.
 Relé: apertura o cierre de circuitos mediante señales de
control.
 Resistor o Resistencia: división de intensidad o tensión,
limitación de intensidad.
 Transistor: amplificación, conmutación.

10. CAPACITADORAMPLIFICADOR
OPERACIONAL
DIODO ZENER
INDUCTOR
POTENCIÓMETRO RELÈ RESISTENCIA TRANSISTOR
