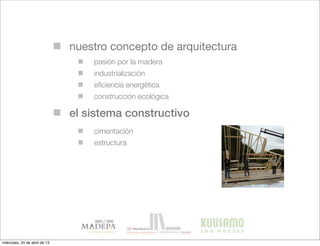

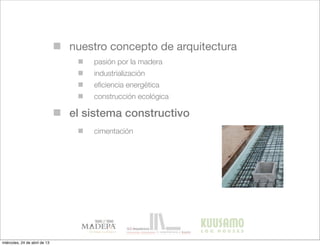

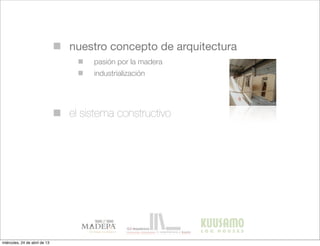

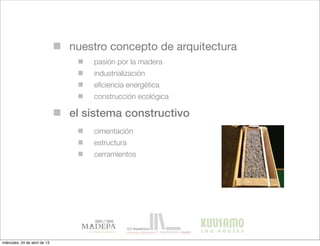

nuestro concepto de arquitectura
el sistema constructivo

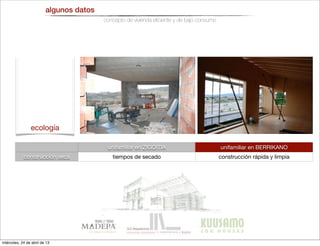

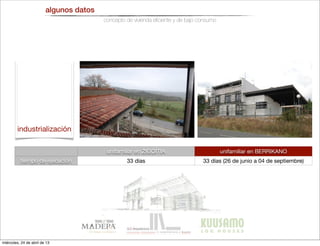

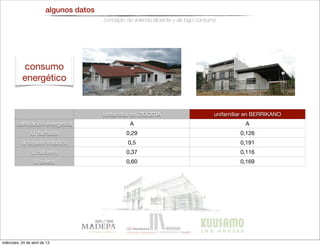

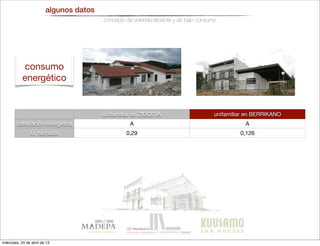

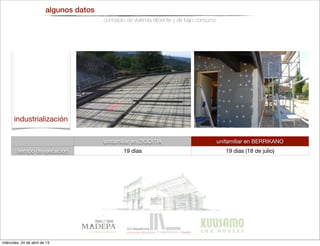

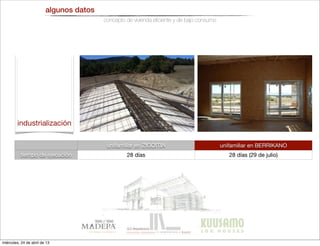

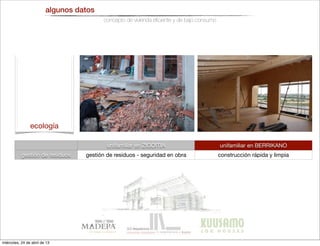

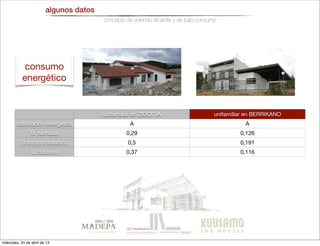

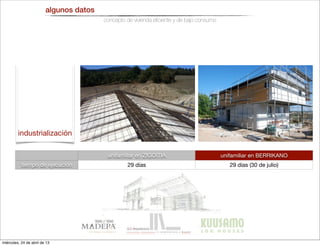

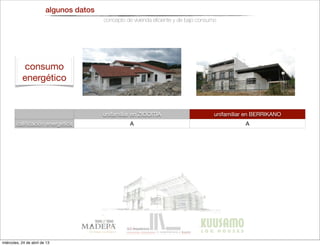

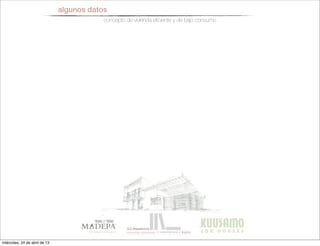

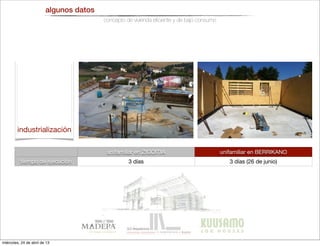

algunos datos y ejemplos

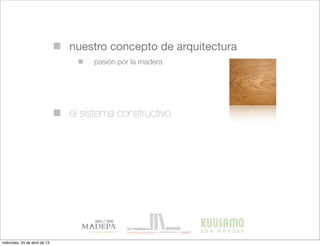

pasión por la madera

industrialización

industrialización
eﬁciencia energética

industrialización
construcción ecológica

industrialización
cimentación

industrialización
cimentación
estructura

industrialización
cimentación
estructura
cerramientos

industrialización
cimentación
estructura
cerramientos
instalaciones

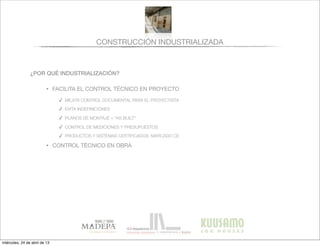

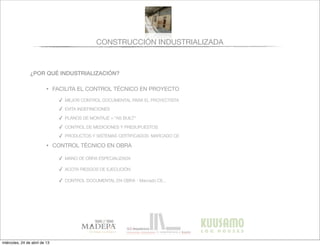

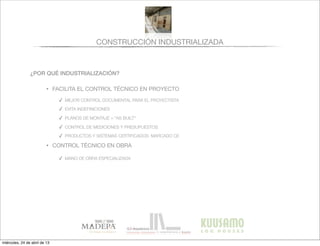

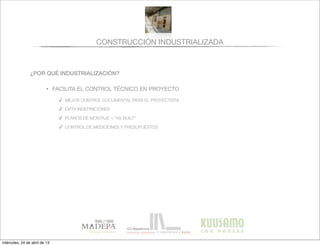

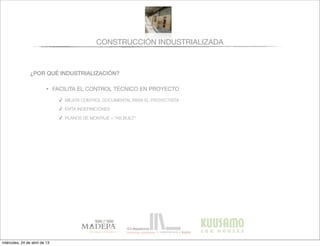

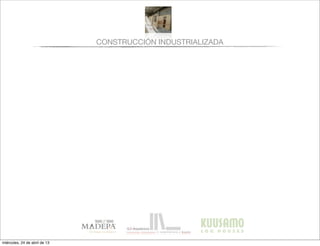

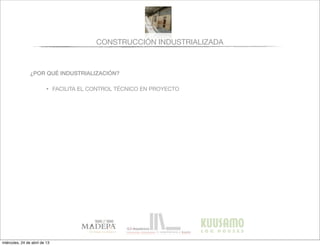

CONSTRUCCIÓN INDUSTRIALIZADA

¿POR QUÉ INDUSTRIALIZACIÓN?

• FACILITA EL CONTROL TÉCNICO EN PROYECTO

✓ MEJOR CONTROL DOCUMENTAL PARA EL PROYECTISTA

✓ EVITA INDEFINICIONES

✓ PLANOS DE MONTAJE = “AS BUILT”

✓ CONTROL DE MEDICIONES Y PRESUPUESTOS

✓ PRODUCTOS Y SISTEMAS CERTIFICADOS: MARCADO CE

• CONTROL TÉCNICO EN OBRA

✓ MANO DE OBRA ESPECIALIZADA

✓ ACOTA RIESGOS DE EJECUCIÓN

✓ CONTROL DOCUMENTAL EN OBRA - Marcado CE...

✓ CONTROL DOCUMENTAL EN OBRA - Marcado CE...
✓ CONTROL DE COSTES

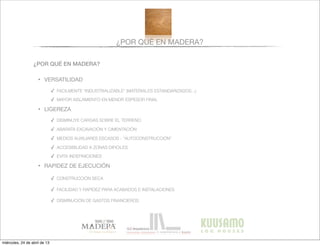

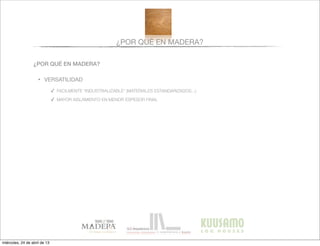

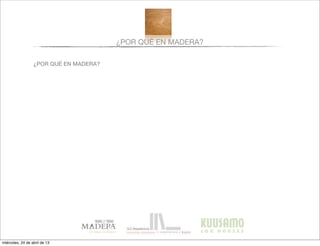

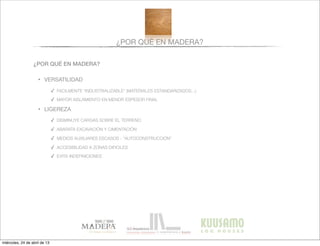

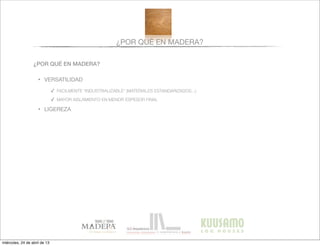

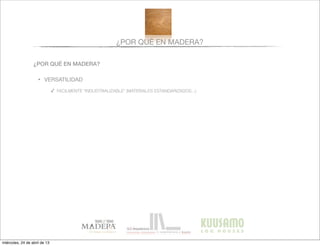

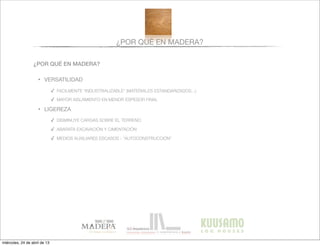

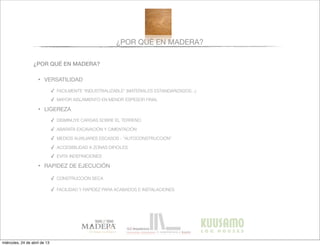

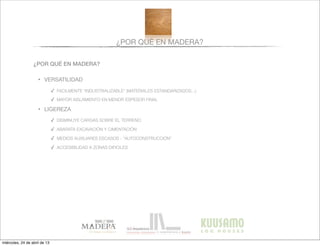

¿POR QUÉ EN MADERA?

• VERSATILIDAD

• VERSATILIDAD
✓ FACILMENTE “INDUSTRIALIZABLE” (MATERIALES ESTANDARIZADOS...)

• VERSATILIDAD
✓ MAYOR AISLAMIENTO EN MENOR ESPESOR FINAL

• VERSATILIDAD
• LIGEREZA

• VERSATILIDAD
• LIGEREZA
✓ DISMINUYE CARGAS SOBRE EL TERRENO

• VERSATILIDAD
• LIGEREZA
✓ ABARATA EXCAVACIÓN Y CIMENTACIÓN

• VERSATILIDAD
• LIGEREZA
✓ MEDIOS AUXILIARES ESCASOS - “AUTOCONSTRUCCIÓN”

• VERSATILIDAD
• LIGEREZA
✓ ACCESIBILIDAD A ZONAS DIFICILES

• VERSATILIDAD
• LIGEREZA

• VERSATILIDAD
• LIGEREZA
• RAPIDEZ DE EJECUCIÓN

• VERSATILIDAD
• LIGEREZA
✓ CONSTRUCCIÓN SECA

• VERSATILIDAD
• LIGEREZA
✓ FACILIDAD Y RAPIDEZ PARA ACABADOS E INSTALACIONES

• VERSATILIDAD
• LIGEREZA
✓ FACILIDAD Y RAPIDEZ PARA ACABADOS E INSTALACIONES
✓ DISMINUCIÓN DE GASTOS FINANCIEROS

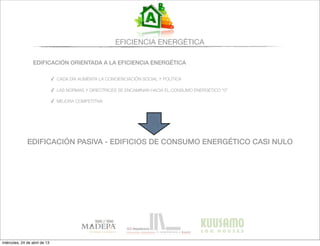

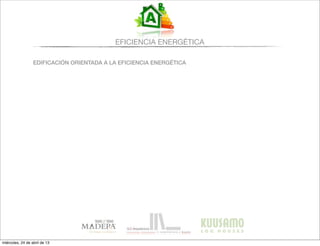

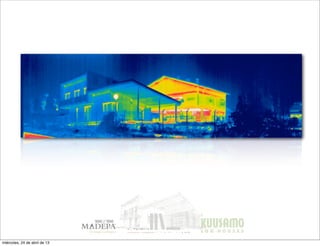

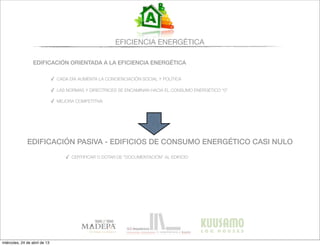

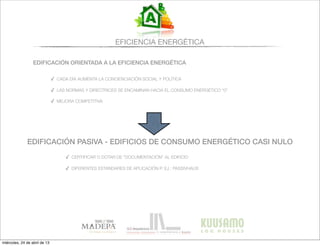

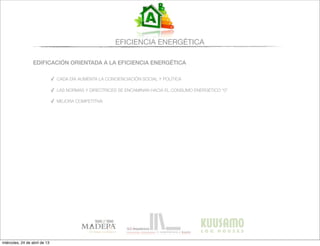

EFICIENCIA ENERGÉTICA

EDIFICACIÓN ORIENTADA A LA EFICIENCIA ENERGÉTICA

✓ CADA DÍA AUMENTA LA CONCIENCIACIÓN SOCIAL Y POLÍTICA

✓ LAS NORMAS Y DIRECTRICES SE ENCAMINAN HACIA EL CONSUMO ENERGÉTICO “0”

✓ MEJORA COMPETITIVA

EDIFICACIÓN PASIVA - EDIFICIOS DE CONSUMO ENERGÉTICO CASI NULO

✓ CERTIFICAR O DOTAR DE “DOCUMENTACIÓN” AL EDIFICIO

✓ DIFERENTES ESTANDARES DE APLICACIÓN P. EJ.: PASSIVHAUS

✓ CUANTIFICAR EL AHORRO ENERGÉTICO

✓ CUANTIFICAR EL AHORRO ENERGÉTICO
✓ MEJORA COMPETITIVA MEDIBLE

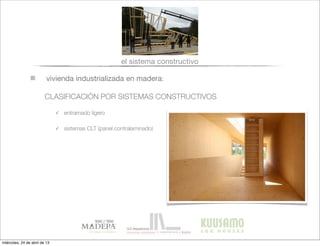

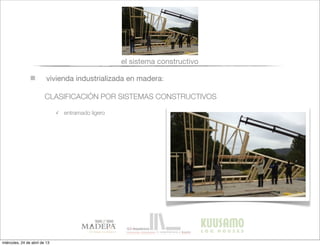

vivienda industrializada en madera:
CLASIFICACIÓN POR SISTEMAS CONSTRUCTIVOS

✓ entramado ligero

✓ sistemas CLT (panel contralaminado)

✓ sistemas CLT (panel contralaminado)
✓ sistema mixto

estructuras de entramado ligero
© infomadera + G.E. arquitectura

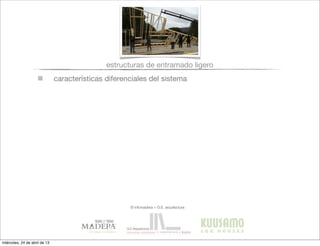

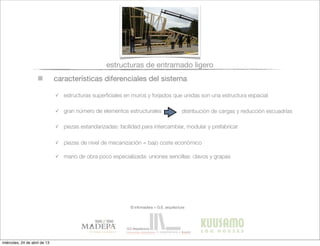

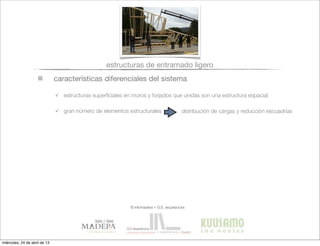

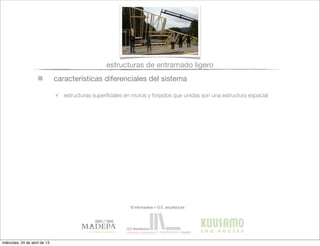

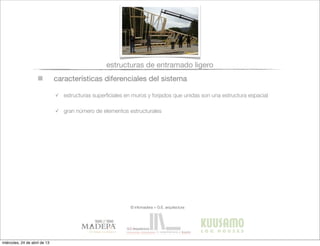

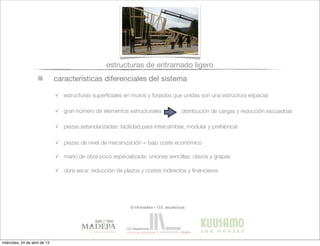

características diferenciales del sistema

✓ estructuras superﬁciales en muros y forjados que unidas son una estructura espacial

✓ gran número de elementos estructurales

✓ gran número de elementos estructurales distribución de cargas y reducción escuadrías

✓ piezas estandarizadas: facilidad para intercambiar, modular y prefabricar
distribución de cargas y reducción escuadrías

✓ piezas de nivel de mecanización = bajo coste económico

✓ mano de obra poco especializada: uniones sencillas: clavos y grapas

✓ mano de obra poco especializada: uniones sencillas: clavos y grapas
✓ obra seca: reducción de plazos y costes indirectos y ﬁnancieros

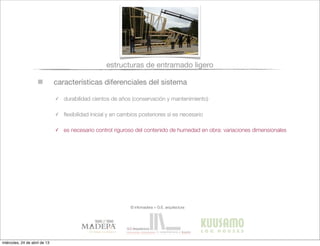

✓ durabilidad cientos de años (conservación y mantenimiento)

✓ ﬂexibilidad inicial y en cambios posteriores si es necesario

✓ es necesario control riguroso del contenido de humedad en obra: variaciones dimensionales

✓ es necesario controlar rigurosamente el proceso de montaje

✓ es necesario controlar rigurosamente el proceso de montaje
✓ exige mayor control en la recepción de materiales protección y almacenaje

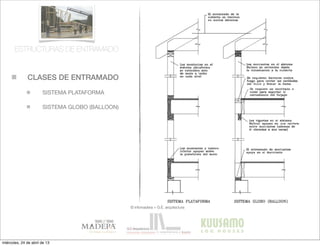

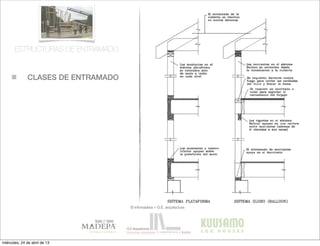

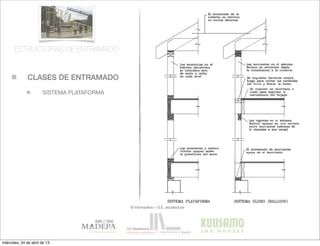

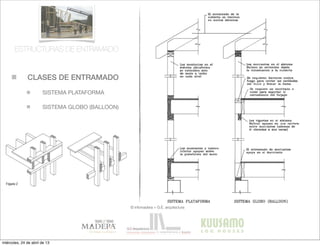

CLASES DE ENTRAMADO
ESTRUCTURAS DE ENTRAMADO

CLASES DE ENTRAMADO
SISTEMA PLATAFORMA

CLASES DE ENTRAMADO
SISTEMA PLATAFORMA
SISTEMA GLOBO (BALLOON)

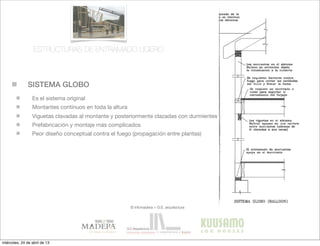

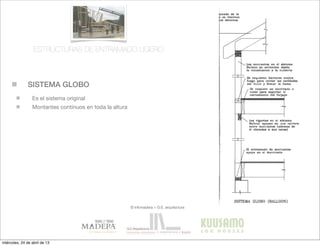

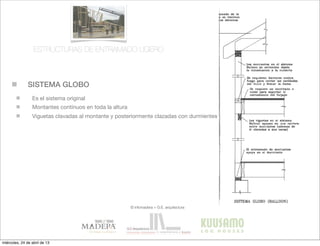

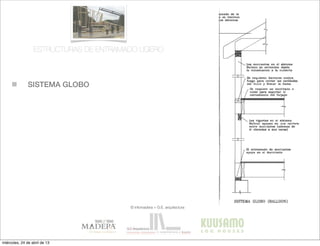

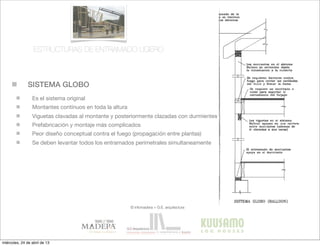

SISTEMA GLOBO
ESTRUCTURAS DE ENTRAMADO LIGERO

SISTEMA GLOBO
Es el sistema original

SISTEMA GLOBO
Montantes contínuos en toda la altura

SISTEMA GLOBO
Viguetas clavadas al montante y posteriormente clazadas con durmientes

SISTEMA GLOBO
Prefabricación y montaje más complicados

SISTEMA GLOBO
Peor diseño conceptual contra el fuego (propagación entre plantas)

SISTEMA GLOBO
Peor diseño conceptual contra el fuego (propagación entre plantas)
Se deben levantar todos los entramados perimetrales simultaneamente

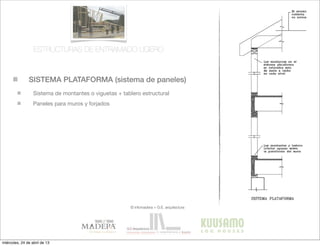

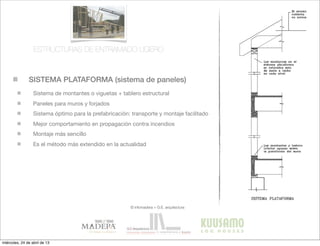

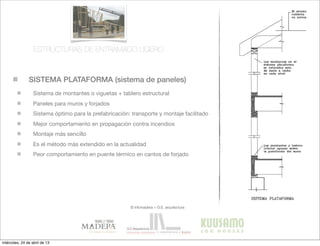

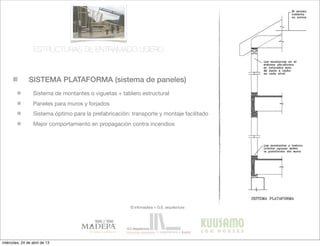

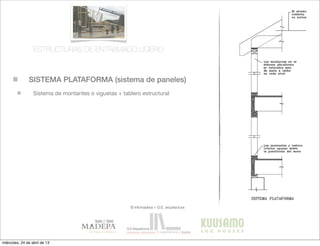

SISTEMA PLATAFORMA (sistema de paneles)

Sistema de montantes o viguetas + tablero estructural

Paneles para muros y forjados

Sistema óptimo para la prefabricación: transporte y montaje facilitado

Mejor comportamiento en propagación contra incendios

Montaje más sencillo

Es el método más extendido en la actualidad

Es el método más extendido en la actualidad
Peor comportamiento en puente térmico en cantos de forjado

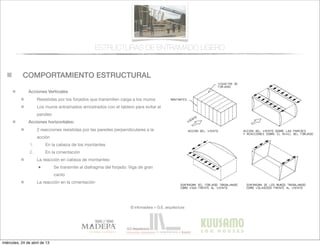

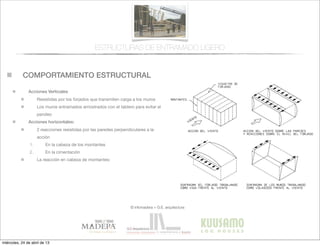

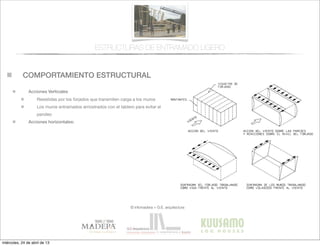

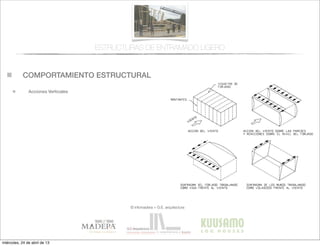

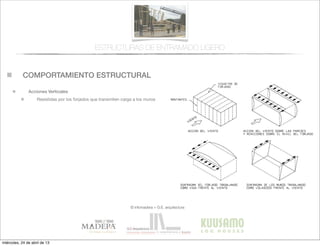

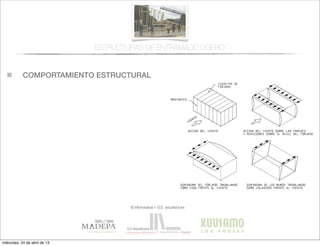

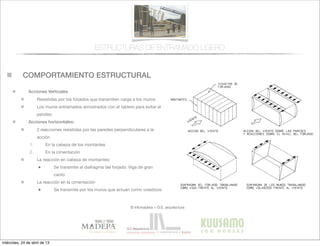

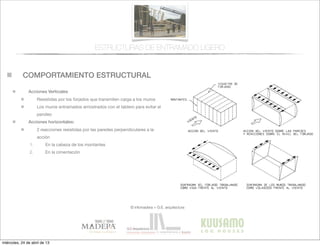

COMPORTAMIENTO ESTRUCTURAL

Acciones Verticales

Acciones Verticales
Resistidas por los forjados que transmiten carga a los muros

Acciones Verticales
Los muros entramados arriostrados con el tablero para evitar el
pandeo

Acciones Verticales
pandeo
Acciones horizontales:

Acciones Verticales
pandeo
2 reacciones resistidas por las paredes perpendiculares a la
acción

Acciones Verticales
pandeo
acción
1. En la cabeza de los montantes

Acciones Verticales
pandeo
acción
2. En la cimentación

Acciones Verticales
pandeo
acción
La reacción en cabeza de montantes:

Acciones Verticales
pandeo
acción
• Se transmite al diafragma del forjado: Viga de gran
canto

Acciones Verticales
pandeo
acción
canto
La reacción en la cimentación

Acciones Verticales
pandeo
acción
canto
La reacción en la cimentación
• Se transmite por los muros que actuan como voladizos

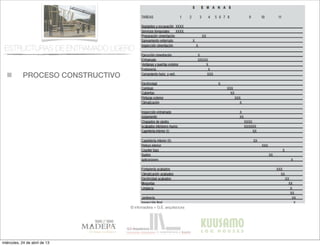

PROCESO CONSTRUCTIVO

PROCESO CONSTRUCTIVO
• LA PROGRAMACIÓN DE LA OBRA ES FUNDAMENTAL
PARA CONSEGUIR UN RESULTADO CORRECTO EN
PLAZOS QUE CONLLEVE UN BENEFICIO ECONÓMICO

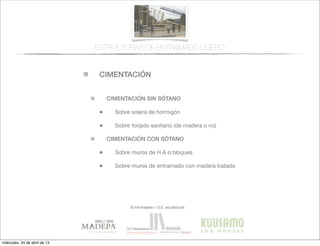

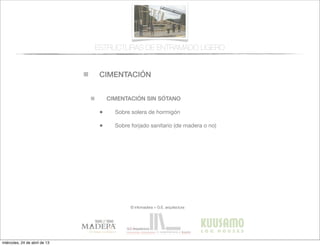

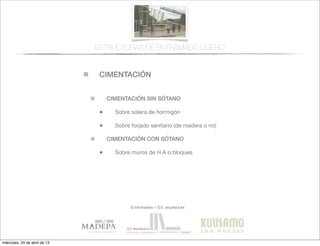

CIMENTACIÓN

CIMENTACIÓN

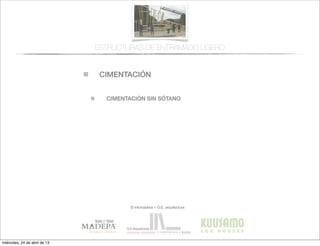

CIMENTACIÓN SIN SÓTANO

CIMENTACIÓN
• Sobre solera de hormigón

CIMENTACIÓN
• Sobre forjado sanitario (de madera o no)

CIMENTACIÓN
CIMENTACIÓN CON SÓTANO

CIMENTACIÓN
• Sobre muros de H.A o bloques

CIMENTACIÓN
• Sobre muros de H.A o bloques
• Sobre muros de entramado con madera tratada

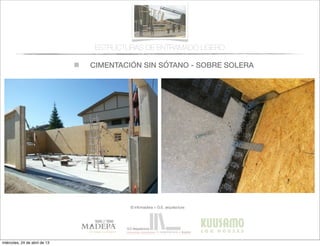

CIMENTACIÓN SIN SÓTANO - SOBRE SOLERA

CIMENTACIÓN SIN SÓTANO - SOBRE FORJADO SANITARIO DE MADERA

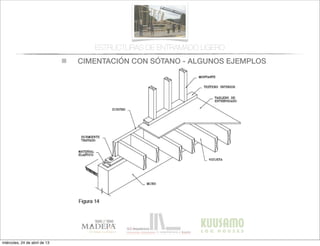

CIMENTACIÓN CON SÓTANO - ALGUNOS EJEMPLOS

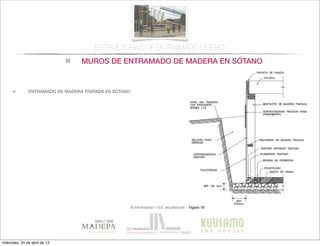

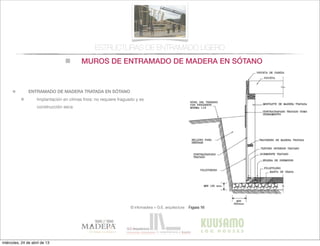

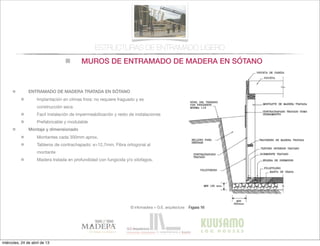

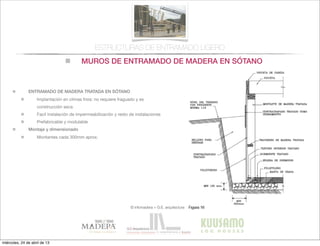

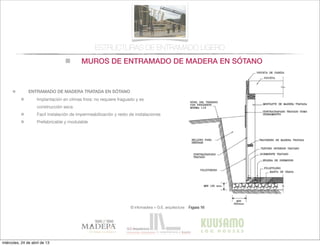

MUROS DE ENTRAMADO DE MADERA EN SÓTANO

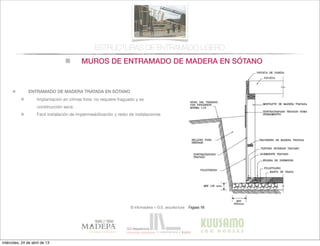

ENTRAMADO DE MADERA TRATADA EN SÓTANO

Implantación en climas frios: no requiere fraguado y es
construcción seca

construcción seca
Facil instalación de impermeabilización y resto de instalaciones

construcción seca
Prefabricable y modulable

construcción seca
Montaje y dimensionado

construcción seca
Montantes cada 300mm aprox.

construcción seca
Tableros de contrachapado: e>12,7mm. Fibra ortogonal al
montante

construcción seca
montante
Madera tratada en profundidad con fungicida y/o xilofagos.

construcción seca
montante
Madera tratada en profundidad con fungicida y/o xilofagos.
Impermeabilizar el tablero por exterior y sellar juntas.

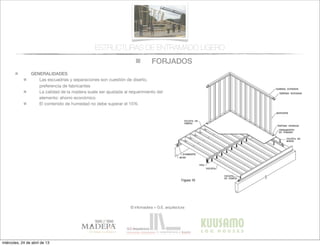

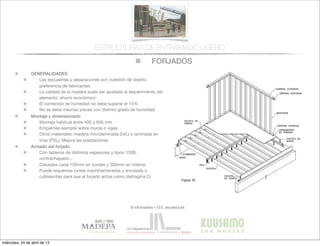

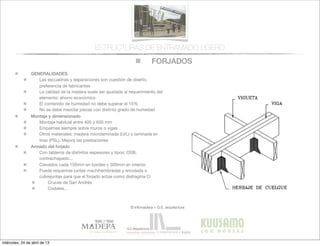

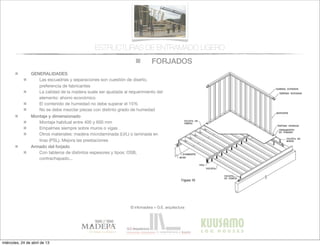

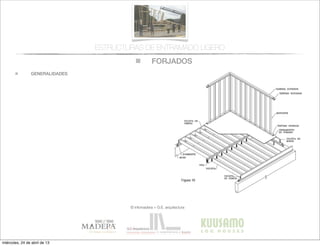

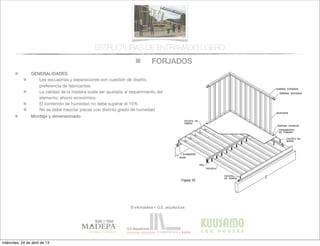

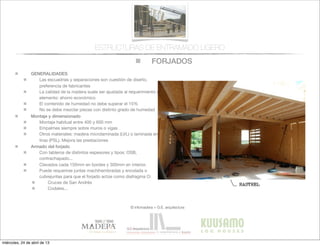

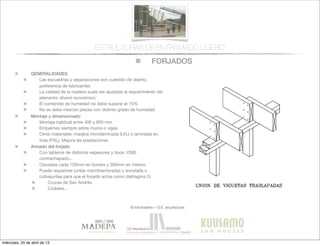

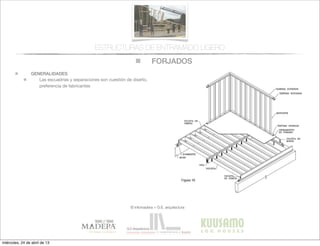

FORJADOS

FORJADOS
GENERALIDADES

FORJADOS
GENERALIDADES
Las escuadrías y separaciones son cuestión de diseño,
preferencia de fabricantes

FORJADOS
GENERALIDADES
La calidad de la madera suele ser ajustada al requerimiento del
elemento: ahorro económico

FORJADOS
GENERALIDADES
El contenido de humedad no debe superar el 15%

FORJADOS
GENERALIDADES
No se debe mezclar piezas con distinto grado de humedad

FORJADOS
GENERALIDADES

FORJADOS
GENERALIDADES
Montaje habitual entre 400 y 600 mm

FORJADOS
GENERALIDADES
Empalmes siempre sobre muros o vigas

FORJADOS
GENERALIDADES
Otros materiales: madera microlaminada (LVL) o laminada en
tiras (PSL). Mejora las prestaciones

FORJADOS
GENERALIDADES

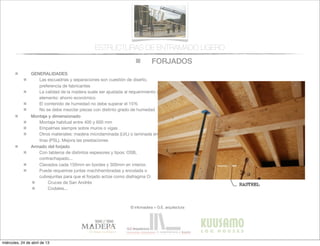

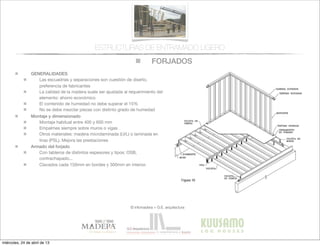

Armado del forjado

FORJADOS
GENERALIDADES
Armado del forjado
Con tableros de distintos espesores y tipos: OSB,
contrachapado...

FORJADOS
GENERALIDADES
Armado del forjado
contrachapado...
Clavados cada 150mm en bordes y 300mm en interior.

FORJADOS
GENERALIDADES
Armado del forjado
contrachapado...
Puede requerirse juntas machihembradas y encolada o
cubrejuntas para que el forjado actúe como diafragma O:

FORJADOS
GENERALIDADES
Armado del forjado
contrachapado...
Cruces de San Andrés

FORJADOS
GENERALIDADES
Armado del forjado
contrachapado...
Cruces de San Andrés
Codales...

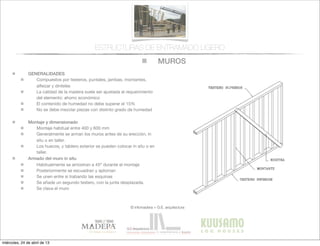

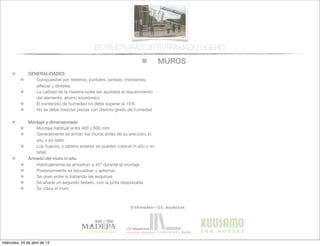

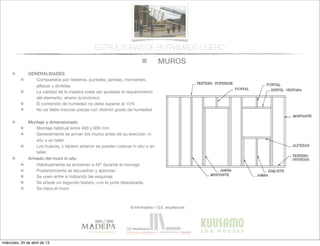

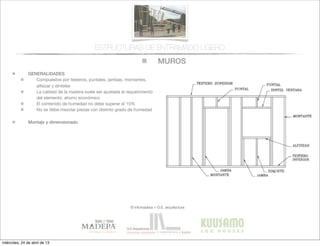

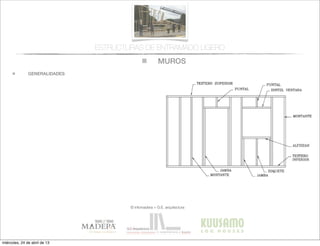

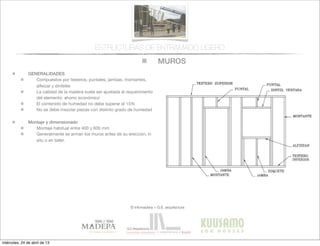

MUROS

MUROS
GENERALIDADES

MUROS
GENERALIDADES

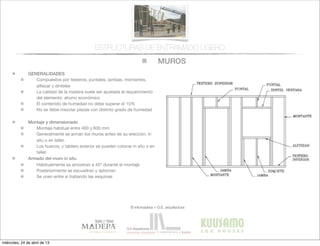

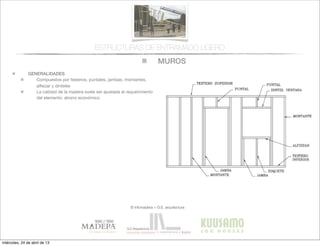

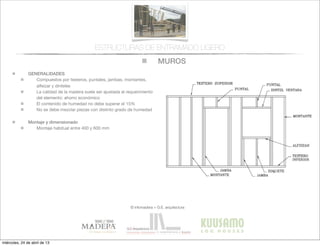

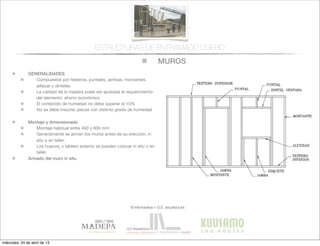

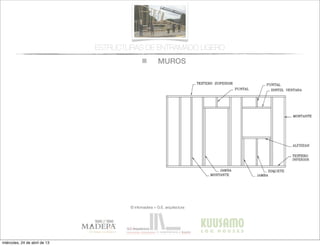

Compuestos por testeros, puntales, jambas, montantes,
alfeizar y dinteles

MUROS
GENERALIDADES
alfeizar y dinteles
La calidad de la madera suele ser ajustada al requerimiento
del elemento: ahorro económico

MUROS
GENERALIDADES
alfeizar y dinteles

MUROS
GENERALIDADES
alfeizar y dinteles

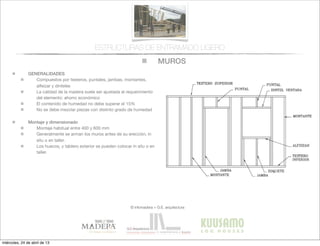

Generalmente se arman los muros antes de su erección, in
situ o en taller.

MUROS
GENERALIDADES
alfeizar y dinteles
situ o en taller.
Los huecos, y tablero exterior se pueden colocar in situ o en
taller.

MUROS
GENERALIDADES
alfeizar y dinteles
situ o en taller.
taller.
Armado del muro in situ

MUROS
GENERALIDADES
alfeizar y dinteles
situ o en taller.
taller.
Habitualmente se arriostran a 45º durante el montaje

MUROS
GENERALIDADES
alfeizar y dinteles
situ o en taller.
taller.
Posteriormente se escuadran y aploman

MUROS
GENERALIDADES
alfeizar y dinteles
situ o en taller.
taller.
Se unen entre si trabando las esquinas

MUROS
GENERALIDADES
alfeizar y dinteles
situ o en taller.
taller.
Se añade un segundo testero, con la junta desplazada.

MUROS
GENERALIDADES
alfeizar y dinteles
situ o en taller.
taller.
Se añade un segundo testero, con la junta desplazada.
Se clava el muro

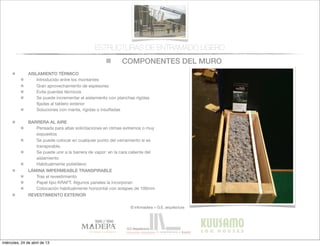

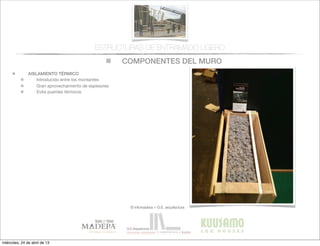

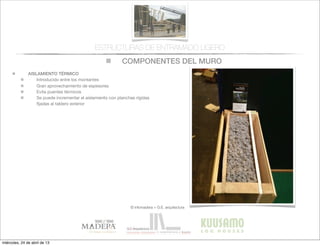

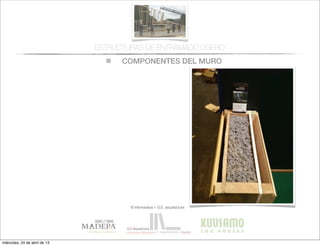

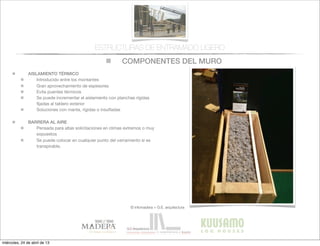

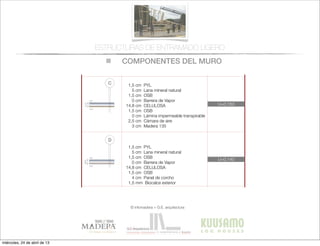

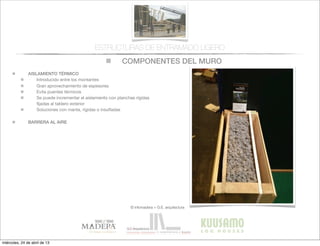

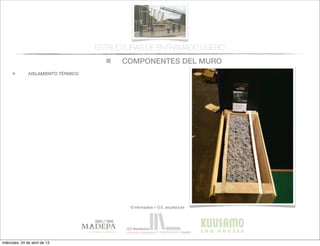

COMPONENTES DEL MURO

AISLAMIENTO TÉRMICO

Introducido entre los montantes

Gran aprovechamiento de espesores

Evita puentes tèrmicos

Se puede incrementar el aislamiento con planchas rígidas
ﬁjadas al tablero exterior

Soluciones con manta, rígidas o insuﬂadas

BARRERA AL AIRE

BARRERA AL AIRE
Pensada para altas solicitaciones en climas extremos o muy
expuestos

BARRERA AL AIRE
expuestos
Se puede colocar en cualquier punto del cerramiento si es
transpirable.

BARRERA AL AIRE
expuestos
transpirable.
Se puede unir a la barrera de vapor: en la cara caliente del
aislamiento

BARRERA AL AIRE
expuestos
transpirable.
aislamiento
Habitualmente polietileno

BARRERA AL AIRE
expuestos
transpirable.
aislamiento
LÁMINA IMPERMEABLE TRANSPIRABLE

BARRERA AL AIRE
expuestos
transpirable.
aislamiento
Tras el revestimiento

BARRERA AL AIRE
expuestos
transpirable.
aislamiento
Papel tipo KRAFT. Algunos paneles la incorporan

BARRERA AL AIRE
expuestos
transpirable.
aislamiento
Colocación habitualmente horizontal con solapes de 100mm

BARRERA AL AIRE
expuestos
transpirable.
aislamiento
REVESTIMIENTO EXTERIOR

BARRERA AL AIRE
expuestos
transpirable.
aislamiento
Gran variedad de opciones.

BARRERA AL AIRE
expuestos
transpirable.
aislamiento
Gran variedad de opciones.
Importancia del mantenimiento

0,30
3030
C
3 cm Madera 135
2,5 cm Cámara de aire
1,5 cm OSB
14,8 cm CELULOSA
1,5 cm OSB
5 cm Lana mineral natural
B
3 cm Madera 135
1,5 cm OSB
14,8 cm CELULOSA
A
3 cm Madera 135
1,5 cm OSB
14,8 cm CELULOSA
2 cm Friso de madera
0 cm Lámina impermeable transpirable
0 cm Barrera de Vapor
1,5 cm PYL
1,5 cm PYL
1,5 cm PYL
1,5 cm PYL
INT.
EXT.
INT.
EXT.
INT.
EXT.
U=0,168
U=0,163
U=0,170

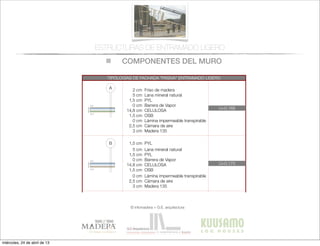

TIPOLOGÍAS DE FACHADA "PASIVA" ENTRAMADO LIGERO

27,528,50,30
30

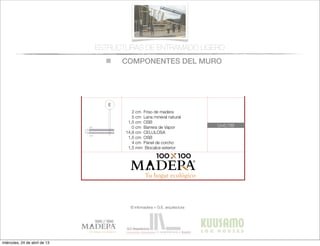

E
1,5 mm Biocalce exterior
4 cm Panel de corcho
1,5 cm OSB
14,8 cm CELULOSA
1,5 cm OSB
D
1,5 cm OSB
14,8 cm CELULOSA
1,5 cm OSB
1,5 cm PYL
C
3 cm Madera 135
1,5 cm OSB
14,8 cm CELULOSA
1,5 cm OSB
B
3 cm Madera 135
1,5 cm OSB
14,8 cm CELULOSA
3 cm Madera 135
1,5 cm OSB
1,5 cm PYL
1,5 cm PYL
1,5 cm PYL
INT.
EXT.
INT.
EXT.
INT.
EXT.
INT.
EXT.
EXT.
U=0,139
U=0,140
U=0,163
U=0,170

27,528,50,30
E
1,5 cm OSB
14,8 cm CELULOSA
1,5 cm OSB
D
1,5 cm OSB
14,8 cm CELULOSA
1,5 cm OSB
1,5 cm PYL
3 cm Madera 135
1,5 cm OSB
14,8 cm CELULOSA
1,5 cm OSB
INT.
EXT.
INT.
EXT.
INT.
EXT.
U=0,139
U=0,140
U=0,163

0,230,24
E´
1,5 cm OSB
14,8 cm CELULOSA
D´
1,5 cm OSB
14,8 cm CELULOSA
1,5 cm PYL
INT.
EXT.
INT.
EXT.
U=0,180
U=0,183

CUBIERTAS
Entramadoligero
Cubiertas y
tejados
Existen dos tipos básicos de cubiertas:
las planas y las inclinadas siendo las
primeras las que tienen una inclinación
menor de 1:6.
Cubiertas inclinadas
Se solucionan normalmente con cerchas
prefabricadas.

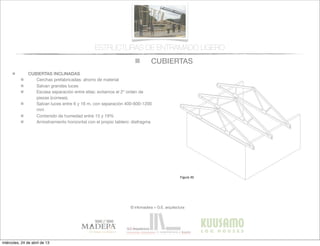

Cerchas prefabricadas___
Ofrecen muchas ventajas, tales como
la fiabilidad, la rapidez de ejecución y la
economía de material.
Proporcionan un entramado para el
cerramiento y una cavidad para el
aislamiento. Su ventilación es sencilla a
través de los sofitos de los aleros y de
las aberturas en los muros piñones.
Generalmente salvan la luz total sin
apoyos intermedios, con la consiguiente
flexibilidad del diseño interior (Figura
30).
Cubiertas

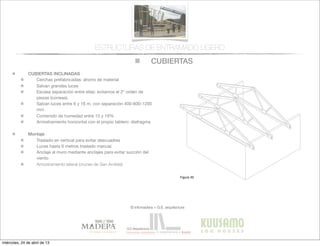

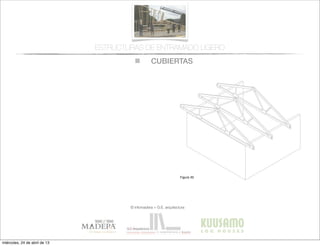

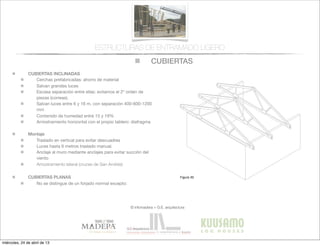

Figura 30

CUBIERTAS

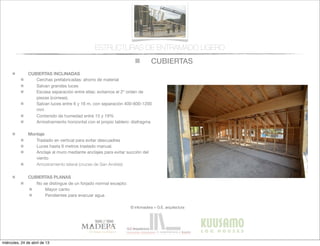

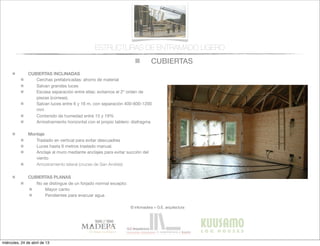

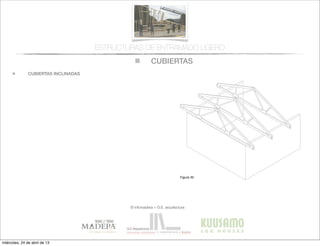

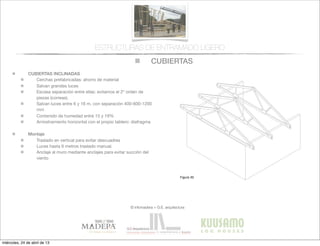

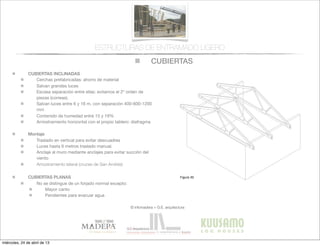

CUBIERTAS INCLINADAS
Entramadoligero
Cubiertas y
tejados
menor de 1:6.
prefabricadas.
30).
Cubiertas
Figura 30

CUBIERTAS
Cerchas prefabricadas: ahorro de material
Entramadoligero
Cubiertas y
tejados
menor de 1:6.
prefabricadas.
30).
Cubiertas
Figura 30

CUBIERTAS
Salvan grandes luces
Entramadoligero
Cubiertas y
tejados
menor de 1:6.
prefabricadas.
30).
Cubiertas
Figura 30

CUBIERTAS
Escasa separación entre ellas: evitamos el 2º orden de
piezas (correas).
Entramadoligero
Cubiertas y
tejados
menor de 1:6.
prefabricadas.
30).
Cubiertas
Figura 30

CUBIERTAS
piezas (correas).
Salvan luces entre 6 y 16 m, con separación 400-600-1200
mm
Entramadoligero
Cubiertas y
tejados
menor de 1:6.
prefabricadas.
30).
Cubiertas
Figura 30

CUBIERTAS
piezas (correas).
mm
Contenido de humedad entre 15 y 19%
Entramadoligero
Cubiertas y
tejados
menor de 1:6.
prefabricadas.
30).
Cubiertas
Figura 30

CUBIERTAS
piezas (correas).
mm
Arriostramiento horizontal con el propio tablero: diafragma
Entramadoligero
Cubiertas y
tejados
menor de 1:6.
prefabricadas.
30).
Cubiertas
Figura 30

CUBIERTAS
piezas (correas).
mm

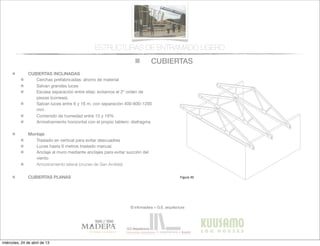

Montaje
Entramadoligero
Cubiertas y
tejados
menor de 1:6.
prefabricadas.
30).
Cubiertas
Figura 30

CUBIERTAS
piezas (correas).
mm
Montaje

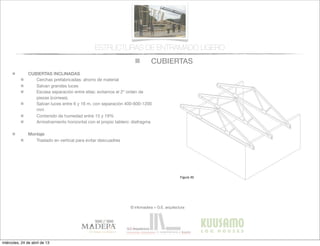

Traslado en vertical para evitar descuadres
Entramadoligero
Cubiertas y
tejados
menor de 1:6.
prefabricadas.
30).
Cubiertas
Figura 30

CUBIERTAS
piezas (correas).
mm
Montaje

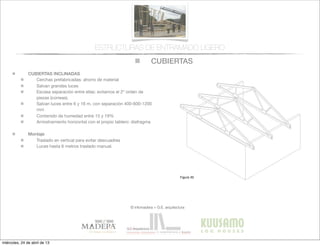

Luces hasta 6 metros traslado manual.
Entramadoligero
Cubiertas y
tejados
menor de 1:6.
prefabricadas.
30).
Cubiertas
Figura 30

CUBIERTAS
piezas (correas).
mm
Montaje
Anclaje al muro mediante anclajes para evitar succión del
viento
Entramadoligero
Cubiertas y
tejados
menor de 1:6.
prefabricadas.
30).
Cubiertas
Figura 30

CUBIERTAS
piezas (correas).
mm
Montaje
viento
Arriostramiento lateral (cruces de San Andrés) Entramadoligero
Cubiertas y
tejados
menor de 1:6.
prefabricadas.
30).
Cubiertas
Figura 30

CUBIERTAS
piezas (correas).
mm
Montaje
viento
Arriostramiento lateral (cruces de San Andrés)

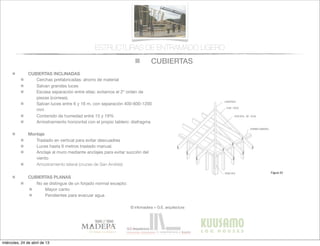

CUBIERTAS PLANAS
Entramadoligero
Cubiertas y
tejados
menor de 1:6.
prefabricadas.
30).
Cubiertas
Figura 30

CUBIERTAS
piezas (correas).
mm
Montaje
viento
CUBIERTAS PLANAS
No se distingue de un forjado normal excepto:
Entramadoligero
Cubiertas y
tejados
menor de 1:6.
prefabricadas.
30).
Cubiertas
Figura 30

CUBIERTAS
piezas (correas).
mm
Montaje
viento
CUBIERTAS PLANAS

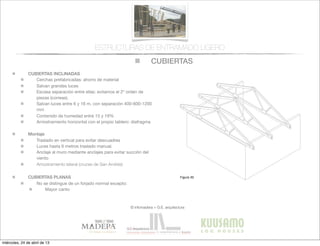

Mayor canto
Entramadoligero
Cubiertas y
tejados
menor de 1:6.
prefabricadas.
30).
Cubiertas
Figura 30

CUBIERTAS
piezas (correas).
mm
Montaje
viento
CUBIERTAS PLANAS
Mayor canto

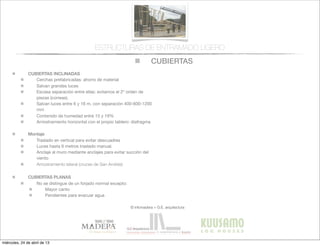

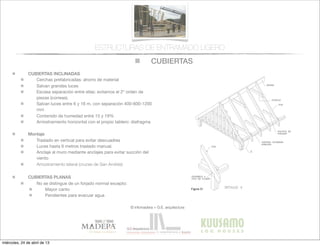

Pendientes para evacuar agua
Entramadoligero
Cubiertas y
tejados
menor de 1:6.
prefabricadas.
30).
Cubiertas
Figura 30

CUBIERTAS
piezas (correas).
mm
Montaje
viento
CUBIERTAS PLANAS
Mayor canto
128 Casas de madera
Entramadoligero
Figura 31
- El enlace de las cerchas sobre el muro
debe solucionarse mediante anclajes,
para prevenir posibles efectos de suc-
ción del viento (Figura 32).
Algunos detalles constructivos para
cubiertas se muestran a continuación:
encuentro de lima tesa (figura 33), en-
cuentro de lima hoya (figura 34) y aleros
(figura 35).
Cubiertas planas
Este sistema es más caro y complicado
de ejecución.

CUBIERTAS
piezas (correas).
mm
Montaje
viento
CUBIERTAS PLANAS
Mayor canto

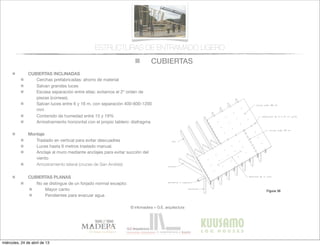

Figura 32
Estructuralmente no se distingue de un
forjado normal salvo en su mayor canto
(ya que ha de alojar una cámara de
aire suﬁcientemente ventilada) y en la
pendiente para evacuar aguas.
Cerramiento de la cubierta
Se sigue el mismo proceso y se utilizan
los mismos materiales que en muros
exteriores (tablero contrachapado y de
virutas o tablas de madera clavadas al
entramado).
Este cerramiento sirve de soporte de la
cubrición o tejado y ata lateralmente las
cerchas que dan forma a la pendiente.
(Figura 36).
Colocación
del cerramiento________
Se usan tableros contrachapados y
de virutas con la dirección de la ﬁbra u
orientación de virutas perpendicular a la
dirección de las cerchas. Los tableros
van clavados a los pares de la cercha y

CUBIERTAS
piezas (correas).
mm
Montaje
viento
CUBIERTAS PLANAS
Mayor canto
129
Entramadoligero
Figura 32
Figura 33
Estructuralmente no se distingue de un
forjado normal salvo en su mayor canto
(ya que ha de alojar una cámara de
aire suﬁcientemente ventilada) y en la
pendiente para evacuar aguas.
Cerramiento de la cubierta
Se sigue el mismo proceso y se utilizan
los mismos materiales que en muros
exteriores (tablero contrachapado y de
virutas o tablas de madera clavadas al
entramado).
Este cerramiento sirve de soporte de la
cubrición o tejado y ata lateralmente las
cerchas que dan forma a la pendiente.
(Figura 36).
Colocación
del cerramiento________
Se usan tableros contrachapados y
de virutas con la dirección de la ﬁbra u
orientación de virutas perpendicular a la
dirección de las cerchas. Los tableros
van clavados a los pares de la cercha y

CUBIERTAS
piezas (correas).
mm
Montaje
viento
CUBIERTAS PLANAS
Mayor canto
132 Casas de madera
Entramadoligero
Las tejuelas asfálticas y cerámicas y las
chapas metálicas (acero galvanizado y
aluminio) son los recubrimientos más
frecuentes
Han de cuidarse dos aspectos: el solape
y la superﬁcie de exposición de cada
pieza, así como la solución constructiva
de los aleros.
En el Anexo 4 se da una información
comparativa de los materiales conven-
lidad se produce la condensación por
lo que es particularmente importante la
ventilación y una barrera de vapor.
El aislante puede colocarse en la zona
de los pares dejando aislada la cavidad
bajo cubierta. El riesgo de condensación
se da en el faldón.
La otra posibilidad, más frecuente por
ser cerchas que no permiten crear una
buhardilla, es colocar el aislante en el
Figura 36

CUBIERTAS
piezas (correas).
mm
Montaje
viento
CUBIERTAS PLANAS
Mayor canto

vivienda de bajo consumo energético
construcción altamente industrializada
vivienda pasiva
ecología y respeto al medio ambiente

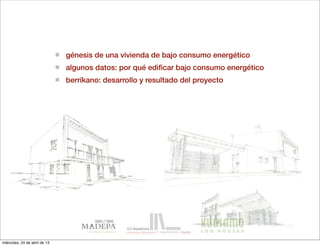

génesis de una vivienda de bajo consumo energético

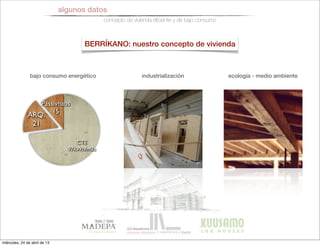

algunos datos: por qué ediﬁcar bajo consumo energético

algunos datos: por qué ediﬁcar bajo consumo energético

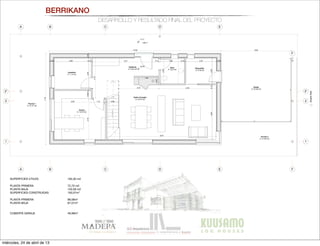

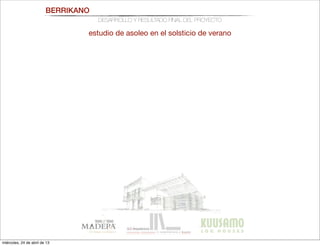

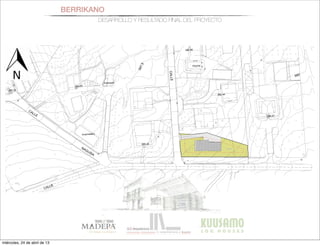

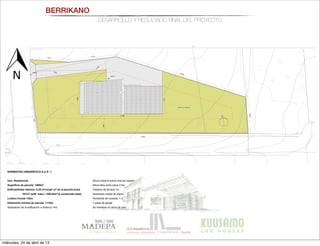

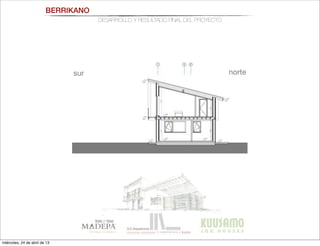

berríkano: desarrollo y resultado del proyecto

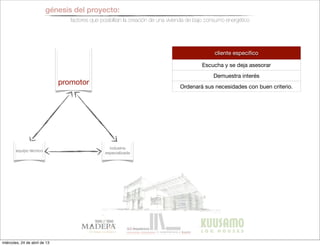

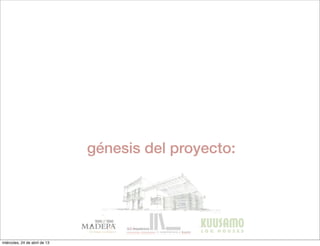

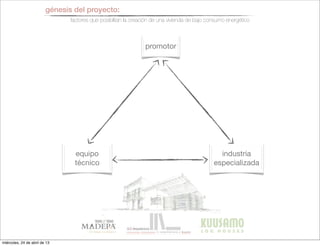

génesis del proyecto:

promotor
equipo
técnico
industria
especializada

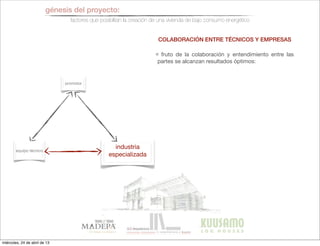

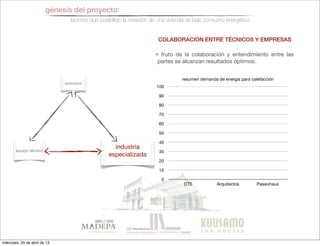

factores que posibilitan la creación de una vivienda de bajo consumo energético

promotor
equipo técnico
industria
especializada

promotor
equipo técnico
industria
especializada

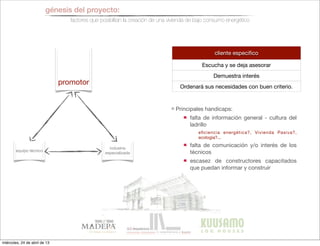

cliente especiﬁco
Escucha y se deja asesorar
Demuestra interés
Ordenará sus necesidades con buen criterio.

promotor
equipo técnico
industria
especializada
cliente especiﬁco
Demuestra interés
Principales handicaps:

promotor
equipo técnico
industria
especializada
cliente especiﬁco
Demuestra interés
falta de información general - cultura del
ladrillo

promotor
equipo técnico
industria
especializada
cliente especiﬁco
Demuestra interés
ladrillo
eﬁciencia energética?, Vivienda Pasiva?,
ecología?...

promotor
equipo técnico
industria
especializada
cliente especiﬁco
Demuestra interés
ladrillo
ecología?...
falta de comunicación y/o interés de los
técnicos

promotor
equipo técnico
industria
especializada
cliente especiﬁco
Demuestra interés
ladrillo
ecología?...
falta de comunicación y/o interés de los
técnicos
escasez de constructores capacitados
que puedan informar y construir

promotor
equipo
técnico
industria
especializada

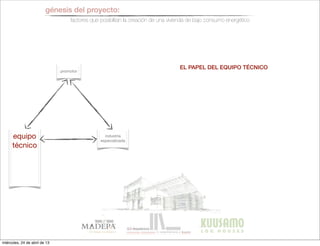

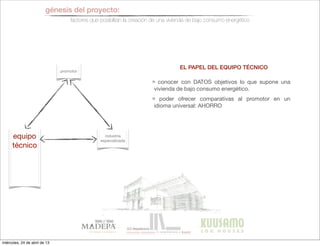

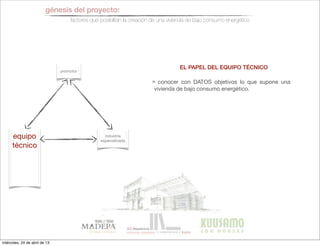

EL PAPEL DEL EQUIPO TÉCNICO

promotor
equipo
técnico
industria
especializada
conocer con DATOS objetivos lo que supone una
vivienda de bajo consumo energético.

promotor
equipo
técnico
industria
especializada
poder ofrecer comparativas al promotor en un
idioma universal: AHORRO

promotor
equipo
técnico
industria
especializada
orientar al promotor hacia las soluciones más
eﬁcientes.

promotor
equipo
técnico
industria
especializada
orientar al promotor hacia las soluciones más
eﬁcientes.
capacidad de mediar con criterio entre el promotor y
los constructores

promotor
equipo técnico
industria
especializada

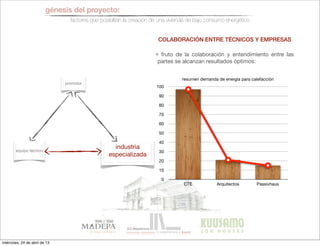

COLABORACIÓN ENTRE TÉCNICOS Y EMPRESAS

promotor
equipo técnico
industria
especializada
fruto de la colaboración y entendimiento entre las
partes se alcanzan resultados óptimos:

promotor
equipo técnico
industria
especializada
fruto de la colaboración y entendimiento entre las
partes se alcanzan resultados óptimos:
CTE Arquitectos Passivhaus
0
10
20
30
40
50
60
70
80
90
100
resumen demanda de energía para calefacción

algunos datos

algunos datos

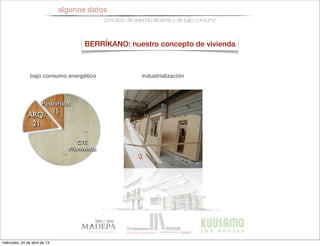

concepto de vivienda eﬁciente y de bajo consumo

algunos datos

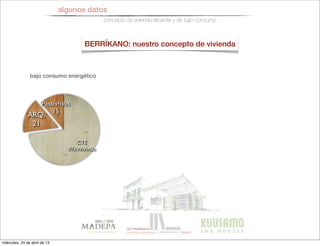

BERRÍKANO: nuestro concepto de vivienda

algunos datos
bajo consumo energético
Passivhaus
15
ARQ.
21
CTE
97kWh/m2a

algunos datos
bajo consumo energético industrialización
Passivhaus
15
ARQ.
21
CTE
97kWh/m2a

algunos datos
bajo consumo energético industrialización ecología - medio ambiente
Passivhaus
15
ARQ.
21
CTE
97kWh/m2a

algunos datos
consumo
energético

algunos datos
unifamiliar en ZIGOITIA unifamiliar en BERRIKANO
caliﬁcación energética
U fachada
U forjado voladizo
U cubierta
U solera
A A
0,29 0,126
0,5 0,191
0,37 0,116
0,60 0,169
consumo
energético

algunos datos
fachada
consumo
energético
ARENISCA 2 cm
CÁMARA DE AIRE 5cm
LANA MINERAL 8 cm
BARRERA DE VAPOR
1/2 LM 11,5 cm
LANA MINERAL 4 cm
PYL 1,5 cm
TOTAL 32,9 cm
REVOCO EXTERIOR 1 cm
POLIESTIRENO 5 cm
LANA MINERAL 24 cm
BARRERA DE VAPOR
TABLERO OSB 1,5 cm
LANA MINERAL 4 cm
PYL 1,5 cm
TOTAL 37,0 cm

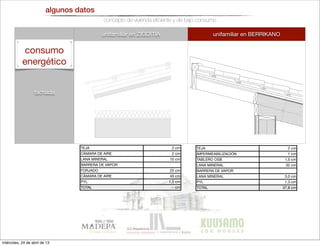

algunos datos
fachada
consumo
energético
TEJA 2 cm
CÁMARA DE AIRE 2 cm
LANA MINERAL 10 cm
BARRERA DE VAPOR
FORJADO 25 cm
CÁMARA DE AIRE 40 cm
PYL 1,5 cm
TOTAL -- cm
TEJA 2 cm
IMPERMEABILIZACIÓN 1 cm
TABLERO OSB 1,5 cm
LANA MINERAL 32 cm
BARRERA DE VAPOR
LANA MINERAL 3,0 cm
PYL 1,3 cm
TOTAL 37,8 cm

algunos datos
industrialización

algunos datos
tiempo de ejecución 3 días 3 días (26 de junio)

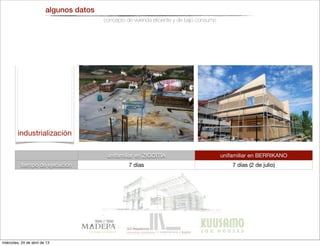

industrialización

algunos datos
tiempo de ejecución 7 días 7 días (2 de julio)
industrialización

algunos datos
industrialización

algunos datos
tiempo de ejecución 33 días 33 días (26 de junio a 04 de septiembre)
industrialización

algunos datos
ecología

algunos datos

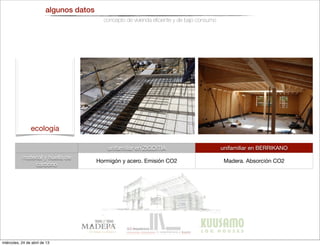

material y huella de
carbono
Hormigón y acero. Emisión CO2 Madera. Absorción CO2
ecología

algunos datos
impacto en el terreno
movimiento de tierras
peso de estructura y cierres carga sobre el terreno mínima
elevado (60 cm) escaso (25 cm)
ecología

algunos datos
construcción seca tiempos de secado construcción rápida y limpia
ecología

algunos datos
gestión de residuos gestión de residuos - seguridad en obra construcción rápida y limpia
ecología

BERRIKANO

BERRIKANO
DESARROLLO Y RESULTADO FINAL DEL PROYECTO
13,10
36,96
11,80
+581.7
586.89
582.44
590.00
585.36
589.79
592.04
580.27
Piscina
Estanque
NAGUSIA
Invernadero
scina
587.5
580
CALLE
CALLE
CALLE
PARCELA 1005 m2
ref

ESTADO:
COAVN
LICENCIA
PROPIEDAD:
20
#
Pr
C
EMPLAZAMIENTO
01
Be
R
4,00
10,91
13,10
36,96
10,04
57,69
7,31
15,91
11,80
8,39
21,86
7,72
+582.5
+581.7
PARCELA 1005 m2
585.82
NAGUSIA
585
CALLE
ref
ref
N
NORMATIVA URBANÍSTICA S.U.R -1
Uso: Residencial
Superficie de parcela: 1005m2
Edificabilidad máxima: 0,35 m2
const/ m2
de la parcela bruta
351m2
(edif. máx) ˃ 259,44m2
(s.construida total)
Lindero frontal ˃20m
Dimensión mínima de parcela ˃=10m
Separación de la edificación a linderos ˃4m
Altura máxima sobre cota de rasante 7,46<7,5m
Altura libre entre pisos 2,5m
Voladizo de terraza 1m
Dimensión media de aleros entre 0,6m y 1m
Pendiente de cubierta = 25%
1 plaza de garaje
Se mantiene el cierre de parcela actual
BERRIKANO
PROYECTO:ESTADO:
PLANO:
ARQUITECTO:
COAVN
LICENCIA
PROPIEDAD:
Gorka Elorza Etxebarria
Edificio Ópera - of 26-1 C-Fueros
estudio@gorkaelorza.com
01005 - Vitoria-Gasteiz (Álava)
2011A0627
#Custom 3
Vivienda uniProjecto de Ejecución
C/Buruaga Bidea.
EMPLAZAMIENTO:
01138
Berrikano. Álava
Roberto Arribas Urrestarazu
Situación y
ARQUITECTUR
36,96
10,04
57,69
7,72
PARCELA 1005 m2
ref
N
Uso: Residencial
const/ m2
de la parcela bruta
351m2
(edif. máx) ˃ 259,44m2
1 plaza de garaje

ESTADO:
COAVN
LICENCIA
PROPIEDAD:
20
#
Pr
C
EMPLAZAMIENTO
01
Be
R
4,00
10,91
13,10
36,96
10,04
57,69
7,31
15,91
11,80
8,39
21,86
7,72
+582.5
+581.7
PARCELA 1005 m2
585.82
NAGUSIA
585
CALLE
ref
ref
N
Uso: Residencial
const/ m2
de la parcela bruta
351m2
(edif. máx) ˃ 259,44m2
1 plaza de garaje
BERRIKANO
PROYECTO:ESTADO:
PLANO:
ARQUITECTO:
COAVN
LICENCIA
PROPIEDAD:
Gorka Elorza Etxebarria
Edificio Ópera - of 26-1 C-Fueros
estudio@gorkaelorza.com
01005 - Vitoria-Gasteiz (Álava)
2011A0627
#Custom 3
Vivienda uniProjecto de Ejecución
C/Buruaga Bidea.
EMPLAZAMIENTO:
01138
Berrikano. Álava
Roberto Arribas Urrestarazu
Situación y
ARQUITECTUR
36,96
10,04
57,69
7,72
PARCELA 1005 m2
ref
N
Uso: Residencial
const/ m2
de la parcela bruta
351m2
(edif. máx) ˃ 259,44m2
1 plaza de garaje

A B C D E
F
0,94
0,34
0,60 1,32
3,00
1,002,38
0,38 0,35 0,60 4,55
1,88
0,60
1,09
0,60
5,92
,60
0,92
1,12 0,90 1,12
0,170,89
1,25
0,60
0,58
0,42
0,74
0,97
0,39
0,60
Distribuidor
A: 10,17 m2
Baño 2
A: 5,30 m2
Baño 2
A: 4,73 m2
14
15
1,99
0,552,68
A
A
B
B
C
C
D
D
E
E
F
F
1 1
2' 2'
2 2
2,00
2,90 1,12
3,160,68
3,13
±0,00
-0.17
AlzadoEste
+581.7
Garaje
A: 27,53 m2
Porche 2
A: 21,94 m2
Disponible
A: 4,78 m2
Cocina
A: 14,75 m2
Lavadero
A: 7,13 m2
Vestíbulo
A: 9,24 m2
Salón-Comedor
A: 37,47 m2
Porche 1
A: 37,37 m2
Aseo
A: 3,81 m2
3,28
16x0,18=2,92
1
2
3
4
5
6
7
8
9
10
5,21
4,523,19
7,18
13,52 5,54
0,93
0,65
1,95
8,57
0,38 2,90 0,12 0,12 1,90 0,12 2,37 0,38
4,290,122,00
0,122,440,38
baja 1:50
BERRIKANO

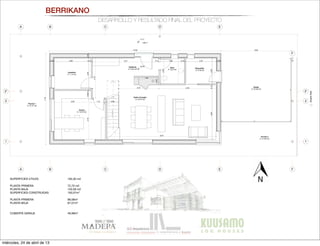

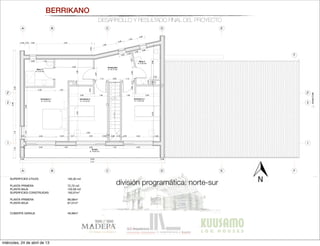

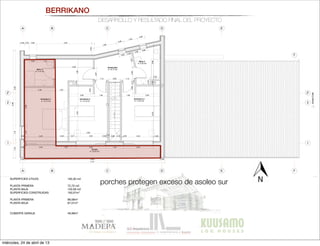

SUPERFICIES ÚTILES:
193,30 m2
PLANTA PRIMERA 72,70 m2
PLANTA BAJA 120,59 m2
SUPERFICIES CONSTRUIDAS 193,07m2
PLANTA PRIMERA 96,06m2
PLANTA BAJA 97,01m2
CUBIERTA GARAJE 49,99m2

A B C D E
F
0,94
0,34
0,60 1,32
3,00
1,002,38
0,38 0,35 0,60 4,55
1,88
0,60
1,09
0,60
5,92
,60
0,92
1,12 0,90 1,12
0,170,89
1,25
0,60
0,58
0,42
0,74
0,97
0,39
0,60
Distribuidor
A: 10,17 m2
Baño 2
A: 5,30 m2
Baño 2
A: 4,73 m2
14
15
1,99
0,552,68
A
A
B
B
C
C
D
D
E
E
F
F
1 1
2' 2'
2 2
2,00
2,90 1,12
3,160,68
3,13
±0,00
-0.17
AlzadoEste
+581.7
Garaje
A: 27,53 m2
Porche 2
A: 21,94 m2
Disponible
A: 4,78 m2
Cocina
A: 14,75 m2
Lavadero
A: 7,13 m2
Vestíbulo
A: 9,24 m2
Salón-Comedor
A: 37,47 m2
Porche 1
A: 37,37 m2
Aseo
A: 3,81 m2
3,28
16x0,18=2,92
1
2
3
4
5
6
7
8
9
10
5,21
4,523,19
7,18
13,52 5,54
0,93
0,65
1,95
8,57
0,38 2,90 0,12 0,12 1,90 0,12 2,37 0,38
4,290,122,00
0,122,440,38
baja 1:50
BERRIKANO
193,30 m2
PLANTA BAJA 97,01m2

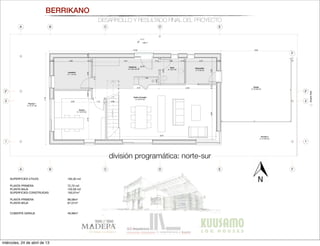

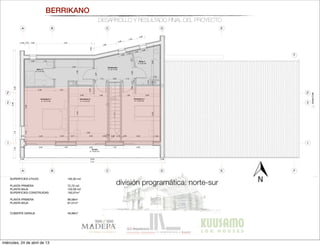

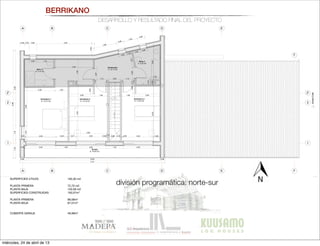

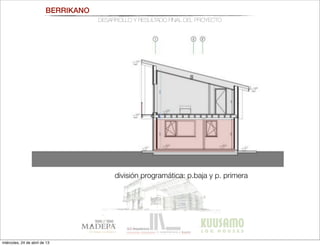

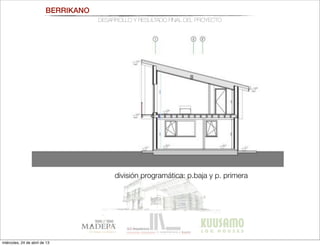

división programática: norte-sur

BERRIKANO
193,30 m2
PLANTA BAJA 97,01m2

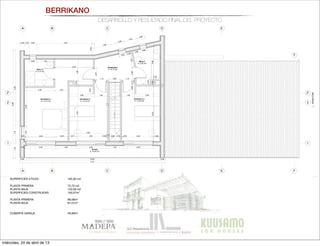

A
A
B
B
C
C
D
D
E
E
F
F
1 1
2' 2'
2 2
AlzadoEste
0,94
0,34
0,60 1,32
3,00
1,002,38
1,102,99
0,92
0,38 0,35 0,60 4,55
1,88
0,60
1,09
0,60
1,441,105,92
0,38 10,65 0,38
0,07 2,40 1,54 2,40 1,33 2,40
8,46
11,41
0,51 2,40
3,00
2,40
0,60
2,00 1,00 1,00 2,00
0,92
1,12 0,90 1,12
0,170,89
1,25
0,60
0,58
0,42
0,74
0,97
0,39
0,60
0,09 0,500,07 2,40
Distribuidor
A: 10,17 m2
Terraza
A: 10,05 m2
Dormitorio 3
A: 13,23 m2
Dormitorio 2
A: 13,19 m2
Baño 2
A: 5,30 m2
Baño 2
A: 4,73 m2
Dormitorio 1
A: 19,73 m2
16x0,18=2,92
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
4,431,99
4,330,552,68
0,12
0,90 0,12 0,09
A B C D E F
nta primera 1:50
a baja 1:50
RFICIES ÚTILES
193,300m2
TA PRIMERA
72,704m2
RIBUIDOR
10,172m2
1
4,730m
2
5,200m2
MITORIO 1
19.730m2
MITORIO 2
13,620m2
MITORIO 3
13,702m2
AZA
5,027m2
PLANTA BAJA
120,596m2
LAVADERO
7,127m2
COCINA
14,745m2
VESTÍBULO
9,236m2
ASEO
3,814m2
C.CALDERAS
4,782m2
SALÓN
37,472m2
GARAJE
27,525m2
PORCHE 1
18,685m2
PORCHE 2
10,970m2
SUPERFICIES CONSTRUIDAS
193,07m2
PLANTA PRIMERA
96,06m2
PLANTA BAJA
97,01m2
CUBIERTA GARAJE
49,99m2

BERRIKANO
193,30 m2
PLANTA BAJA 97,01m2
A
A
B
B
C
C
D
D
E
E
F
F
1 1
2' 2'
2 2
AlzadoEste
0,94
0,34
0,60 1,32
3,00
1,002,38
1,102,99
0,92
0,38 0,35 0,60 4,55
1,88
0,60
1,09
0,60
1,441,105,92
0,38 10,65 0,38
0,07 2,40 1,54 2,40 1,33 2,40
8,46
11,41
0,51 2,40
3,00
2,40
0,60
2,00 1,00 1,00 2,00
0,92
1,12 0,90 1,12
0,170,89
1,25
0,60
0,58
0,42
0,74
0,97
0,39
0,60
0,09 0,500,07 2,40
Distribuidor
A: 10,17 m2
Terraza
A: 10,05 m2
Dormitorio 3
A: 13,23 m2
Dormitorio 2
A: 13,19 m2
Baño 2
A: 5,30 m2
Baño 2
A: 4,73 m2
Dormitorio 1
A: 19,73 m2
16x0,18=2,92
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
4,431,99
4,330,552,68
0,12
0,90 0,12 0,09
A B C D E F
nta primera 1:50
a baja 1:50
RFICIES ÚTILES
193,300m2
TA PRIMERA
72,704m2
RIBUIDOR
10,172m2
1
4,730m
2
5,200m2
MITORIO 1
19.730m2
MITORIO 2
13,620m2
MITORIO 3
13,702m2
AZA
5,027m2
PLANTA BAJA
120,596m2
LAVADERO
7,127m2
COCINA
14,745m2
VESTÍBULO
9,236m2
ASEO
3,814m2
C.CALDERAS
4,782m2
SALÓN
37,472m2
GARAJE
27,525m2
PORCHE 1
18,685m2
PORCHE 2
10,970m2
193,07m2
PLANTA PRIMERA
96,06m2
PLANTA BAJA
97,01m2
CUBIERTA GARAJE
49,99m2
división programática: norte-sur

BERRIKANO
193,30 m2
PLANTA BAJA 97,01m2
A
A
B
B
C
C
D
D
E
E
F
F
1 1
2' 2'
2 2
AlzadoEste
0,94
0,34
0,60 1,32
3,00
1,002,38
1,102,99
0,92
0,38 0,35 0,60 4,55
1,88
0,60
1,09
0,60
1,441,105,92
0,38 10,65 0,38
0,07 2,40 1,54 2,40 1,33 2,40
8,46
11,41
0,51 2,40
3,00
2,40
0,60
2,00 1,00 1,00 2,00
0,92
1,12 0,90 1,12
0,170,89
1,25
0,60
0,58
0,42
0,74
0,97
0,39
0,60
0,09 0,500,07 2,40
Distribuidor
A: 10,17 m2
Terraza
A: 10,05 m2
Dormitorio 3
A: 13,23 m2
Dormitorio 2
A: 13,19 m2
Baño 2
A: 5,30 m2
Baño 2
A: 4,73 m2
Dormitorio 1
A: 19,73 m2
16x0,18=2,92
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
4,431,99
4,330,552,68
0,12
0,90 0,12 0,09
A B C D E F
nta primera 1:50
a baja 1:50
RFICIES ÚTILES
193,300m2
TA PRIMERA
72,704m2
RIBUIDOR
10,172m2
1
4,730m
2
5,200m2
MITORIO 1
19.730m2
MITORIO 2
13,620m2
MITORIO 3
13,702m2
AZA
5,027m2
PLANTA BAJA
120,596m2
LAVADERO
7,127m2
COCINA
14,745m2
VESTÍBULO
9,236m2
ASEO
3,814m2
C.CALDERAS
4,782m2
SALÓN
37,472m2
GARAJE
27,525m2
PORCHE 1
18,685m2
PORCHE 2
10,970m2
193,07m2
PLANTA PRIMERA
96,06m2
PLANTA BAJA
97,01m2
CUBIERTA GARAJE
49,99m2

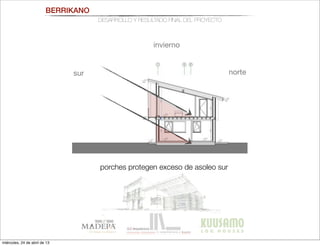

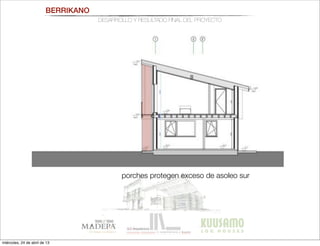

porches protegen exceso de asoleo sur

BERRIKANO

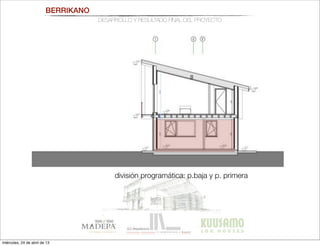

división programática: p.baja y p. primera
BERRIKANO

BERRIKANO

BERRIKANO
nortesur

BERRIKANO
nortesur
invierno

BERRIKANO
nortesur
verano

BERRIKANO
estudio de asoleo en el solsticio de invierno

BERRIKANO

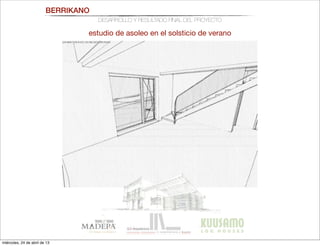

estudio de asoleo en el solsticio de verano

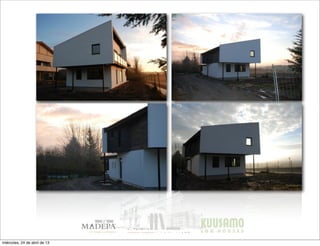

Presentación arquitectura y madera

Más contenido relacionado

Destacado

Similar a Presentación arquitectura y madera

Último

Presentación arquitectura y madera
