2. SISTEMA CONSTRUCTIVO DE MADERA
• ES UN SISTEMA ECONÓMICO Y CON MUY BUENAS AISLACIONES, SE UTILIZA FUNDAMENTALMENTE EN EL
INTERIOR DE ZONAS MADERERAS, TIENE UNA INTEGRACIÓN CON EL MEDIO AMBIENTE.

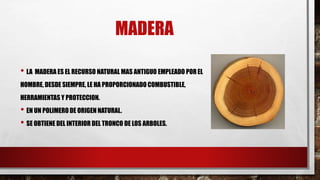

3. MADERA
• LA MADERA ES EL RECURSO NATURAL MAS ANTIGUO EMPLEADO POREL
HOMBRE, DESDE SIEMPRE, LE HA PROPORCIONADO COMBUSTIBLE,
HERRAMIENTAS Y PROTECCION.
• EN UN POLIMERO DE ORIGEN NATURAL.
• SE OBTIENE DEL INTERIOR DEL TRONCO DE LOS ARBOLES.

4. PROTECCIÓN DE LA MADERA
• LA MADERA PUEDE SUFRIR DAÑOS CAUSADOS POR AGENTES BIÓTICOS Y ABIÓTICOS. EL OBJETIVO DE LA
PROTECCIÓN PREVENTIVA DE LA MADERA ES MANTENER LA PROBABILIDAD DE SUFRIR DAÑOS POR ESTE
ORIGEN EN UN NIVEL ACEPTABLE.
• EL FABRICANTE DE UN PRODUCTO INDICARÁ, EN EL ENVASE Y DOCUMENTACIÓN TÉCNICA DEL DICHO
PRODUCTO, LAS INSTRUCCIONES DE USO Y MANTENIMIENTO.

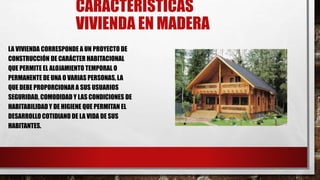

5. CARACTERÍSTICAS
VIVIENDA EN MADERA
LA VIVIENDA CORRESPONDE A UN PROYECTO DE
CONSTRUCCIÓN DE CARÁCTER HABITACIONAL
QUE PERMITE EL ALOJAMIENTO TEMPORAL O
PERMANENTE DE UNA O VARIAS PERSONAS, LA
QUE DEBE PROPORCIONAR A SUS USUARIOS
SEGURIDAD, COMODIDAD Y LAS CONDICIONES DE
HABITABILIDADY DE HIGIENE QUE PERMITAN EL
DESARROLLO COTIDIANO DE LA VIDA DE SUS
HABITANTES.

6. REQUISITOS DE UNA VIVIENDA DE MADERA
• SEGURIDAD: DEBE SER CAPAZ DE RESISTIR FENÓMENOS DE LA NATURALEZA COMO SISMOS, VIENTOS,
LLUVIAS Y NIEVE, ASÍ COMO TAMBIÉN SOLICITACIONES MECÁNICAS Y A SUS INSTALACIONES
(SANITARIAS, GAS, ELECTRICIDAD ENTRE OTRAS),Y LA ACCIÓN DEL FUEGO
• FUNCIONALIDAD: CON CONDICIONES ESTABLES Y ADECUADAS CON RESPECTO A LA TEMPERATURA,
HUMEDAD, ACÚSTICA, ILUMINACIÓN, VENTILACIÓN Y CALIDAD DE AIRE. DEBE CONTAR CON ESPACIOS DE
TAMAÑO SUFICIENTE, ACCESIBLES Y DISPUESTOS DE MANERA FUNCIONAL, QUE PERMITAN EL
DESARROLLO ARMÓNICO DE LAS ACTIVIDADES NORMALES DE LA FAMILIA
• DURABILIDAD: ES LA CAPACIDAD DE LOS MATERIALES DE MANTENER SUS PROPIEDADES O
CARACTERÍSTICAS FRENTE A EXIGENCIAS O SOLICITACIONES PARA LAS CUALES FUERON DISEÑADOS
DURANTE UN TIEMPO DETERMINADO, EL CUAL SE CONOCE COMO EL PERÍODO DE VIDA ÚTIL DEL ELEMENTO
EN CUESTIÓN.

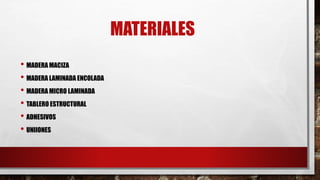

7. MATERIALES
• MADERA MACIZA
• MADERA LAMINADA ENCOLADA
• MADERA MICRO LAMINADA
• TABLERO ESTRUCTURAL
• ADHESIVOS
• UNIIONES

8. MADERA MACIZA
• DENTRO DE LA MADERA MACIZA SE INCLUYE LA
MADERA ASERRADA Y LA MADERA DE ROLLIZO.
• LA MADERA ASERRADA: MADERA ENCUADRADA
CUYA FUNCIÓN ES RESISTENTE.
• MADERA ROLLIZA: ES EN FORMA CILÍNDRICA CON O
SIN CORTEZA.
nos referimos a un tipo concreto que se obtiene del tronco de
distintos árboles y que destaca básicamente por dos
características: su resistencia y su alta calidad.

10. MADERA LAMINADA ENCOLADA
CONSTITUYE UN PRODUCTO DE APLICACIÓN
ESTRUCTURAL COMPUESTO POR LÁMINAS,
NORMALMENTE DE UNA SOLA ESPECIE DE MADERA.
LAS LÁMINAS DE MADERA SE SUPERPONEN Y ENCOLAN
ENTRE SÍ POR SUS CARAS Y EN SENTIDO PARALELOA
LAS FIBRAS

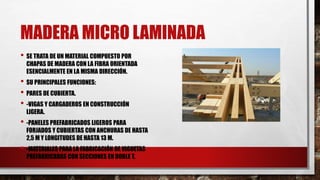

11. MADERA MICRO LAMINADA
• SE TRATA DE UN MATERIAL COMPUESTO POR
CHAPAS DE MADERA CON LA FIBRA ORIENTADA
ESENCIALMENTE EN LA MISMA DIRECCIÓN.
• SU PRINCIPALES FUNCIONES:
• PARES DE CUBIERTA.
• -VIGAS Y CARGADEROS EN CONSTRUCCIÓN
LIGERA.
• -PANELES PREFABRICADOS LIGEROS PARA
FORJADOS Y CUBIERTAS CON ANCHURAS DE HASTA
2,5 M Y LONGITUDES DE HASTA 13 M.
• -MATERIALES PARA LA FABRICACIÓN DE VIGUETAS
PREFABRICADAS CON SECCIONES EN DOBLE T.

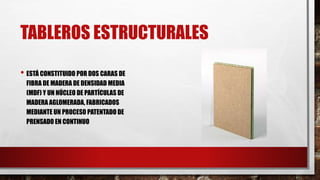

12. TABLEROS ESTRUCTURALES
• ESTÁ CONSTITUIDO POR DOS CARAS DE
FIBRA DE MADERA DE DENSIDAD MEDIA
(MDF) Y UN NÚCLEO DE PARTÍCULAS DE
MADERA AGLOMERADA, FABRICADOS
MEDIANTE UN PROCESO PATENTADO DE
PRENSADO EN CONTINUO

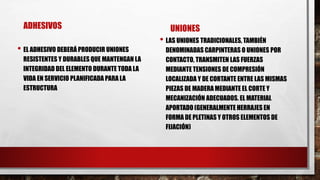

13. ADHESIVOS
• EL ADHESIVO DEBERÁ PRODUCIR UNIONES
RESISTENTES Y DURABLES QUE MANTENGAN LA
INTEGRIDAD DEL ELEMENTO DURANTE TODA LA
VIDA EN SERVICIO PLANIFICADA PARA LA
ESTRUCTURA
UNIONES
• LAS UNIONES TRADICIONALES, TAMBIÉN
DENOMINADAS CARPINTERAS O UNIONES POR
CONTACTO, TRANSMITEN LAS FUERZAS
MEDIANTE TENSIONES DE COMPRESIÓN
LOCALIZADA Y DE CORTANTE ENTRE LAS MISMAS
PIEZAS DE MADERA MEDIANTE EL CORTE Y
MECANIZACIÓN ADECUADOS. EL MATERIAL
APORTADO (GENERALMENTE HERRAJES EN
FORMA DE PLETINAS Y OTROS ELEMENTOS DE
FIJACIÓN)

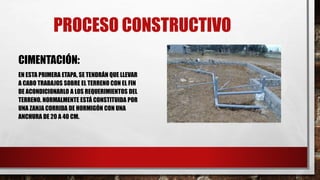

15. PROCESO CONSTRUCTIVO
CIMENTACIÓN:
EN ESTA PRIMERA ETAPA, SE TENDRÁN QUE LLEVAR
A CABO TRABAJOS SOBRE EL TERRENO CON EL FIN
DE ACONDICIONARLO A LOS REQUERIMIENTOS DEL
TERRENO. NORMALMENTE ESTÁ CONSTITUIDA POR
UNA ZANJA CORRIDA DE HORMIGÓN CON UNA
ANCHURA DE 20 A 40 CM.

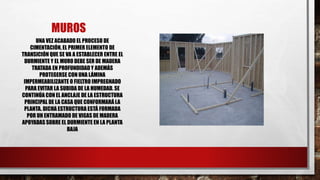

16. MUROS
UNA VEZ ACABADO EL PROCESO DE
CIMENTACIÓN, EL PRIMER ELEMENTO DE
TRANSICIÓN QUE SE VA A ESTABLECER ENTRE EL
DURMIENTE Y EL MURO DEBE SER DE MADERA
TRATADA EN PROFUNDIDADY ADEMÁS
PROTEGERSE CON UNA LÁMINA
IMPERMEABILIZANTE O FIELTRO IMPREGNADO
PARA EVITAR LA SUBIDA DE LA HUMEDAD. SE
CONTINÚA CON EL ANCLAJE DE LA ESTRUCTURA
PRINCIPAL DE LA CASA QUE CONFORMARÁ LA
PLANTA. DICHA ESTRUCTURA ESTÁ FORMADA
POR UN ENTRAMADO DE VIGAS DE MADERA
APOYADAS SOBRE EL DURMIENTE EN LA PLANTA
BAJA

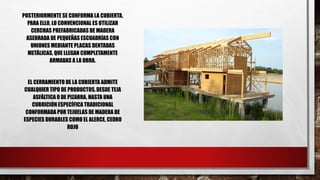

17. POSTERIORMENTE SE CONFORMA LA CUBIERTA,
PARA ELLO, LO CONVENCIONAL ES UTILIZAR
CERCHAS PREFABRICADAS DE MADERA
ASERRADA DE PEQUEÑAS ESCUADRÍAS CON
UNIONES MEDIANTE PLACAS DENTADAS
METÁLICAS, QUE LLEGAN COMPLETAMENTE
ARMADAS A LA OBRA.
EL CERRAMIENTO DE LA CUBIERTA ADMITE
CUALQUIER TIPO DE PRODUCTOS, DESDE TEJA
ASFÁLTICA O DE PIZARRA, HASTA UNA
CUBRICIÓN ESPECÍFICA TRADICIONAL
CONFORMADA POR TEJUELAS DE MADERA DE
ESPECIES DURABLES COMO EL ALERCE, CEDRO
ROJO

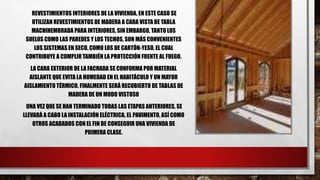

18. REVESTIMIENTOS INTERIORES DE LA VIVIENDA, EN ESTE CASO SE
UTILIZAN REVESTIMIENTOS DE MADERA A CARA VISTA DE TABLA
MACHIHEMBRADA PARA INTERIORES, SIN EMBARGO, TANTO LOS
SUELOS COMO LAS PAREDES Y LOS TECHOS, SON MÁS CONVENIENTES
LOS SISTEMAS EN SECO, COMO LOS DE CARTÓN-YESO, EL CUAL
CONTRIBUYE A CUMPLIR TAMBIÉN LA PROTECCIÓN FRENTE AL FUEGO.
LA CARA EXTERIOR DE LA FACHADA SE CONFORMA POR MATERIAL
AISLANTE QUE EVITA LA HUMEDAD EN EL HABITÁCULO Y UN MAYOR
AISLAMIENTO TÉRMICO. FINALMENTE SERÁ RECUBIERTO DE TABLAS DE
MADERA DE UN MODO VISTOSO
UNA VEZ QUE SE HAN TERMINADO TODAS LAS ETAPAS ANTERIORES, SE
LLEVARÁ A CABO LA INSTALACIÓN ELÉCTRICA, EL PAVIMENTO, ASÍ COMO
OTROS ACABADOS CON EL FIN DE CONSEGUIR UNA VIVIENDA DE
PRIMERA CLASE.

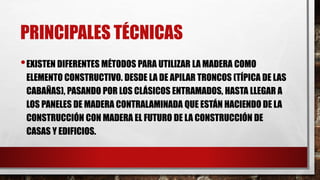

19. PRINCIPALES TÉCNICAS
•EXISTEN DIFERENTES MÉTODOS PARA UTILIZAR LA MADERA COMO
ELEMENTO CONSTRUCTIVO. DESDE LA DE APILAR TRONCOS (TÍPICA DE LAS
CABAÑAS), PASANDO POR LOS CLÁSICOS ENTRAMADOS, HASTA LLEGAR A
LOS PANELES DE MADERA CONTRALAMINADA QUE ESTÁN HACIENDO DE LA
CONSTRUCCIÓN CON MADERA EL FUTURO DE LA CONSTRUCCIÓN DE
CASAS Y EDIFICIOS.

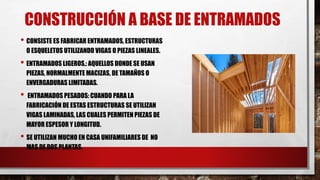

20. CONSTRUCCIÓN A BASE DE ENTRAMADOS
• CONSISTE ES FABRICAR ENTRAMADOS, ESTRUCTURAS
O ESQUELETOS UTILIZANDO VIGAS O PIEZAS LINEALES.
• ENTRAMADOS LIGEROS,: AQUELLOS DONDE SE USAN
PIEZAS, NORMALMENTE MACIZAS, DE TAMAÑOS O
ENVERGADURAS LIMITADAS.
• ENTRAMADOS PESADOS: CUANDO PARA LA
FABRICACIÓN DE ESTAS ESTRUCTURAS SE UTILIZAN
VIGAS LAMINADAS, LAS CUALES PERMITEN PIEZAS DE
MAYOR ESPESOR Y LONGITUD.
• SE UTILIZAN MUCHO EN CASA UNIFAMILIARES DE NO
MAS DE DOS PLANTAS.

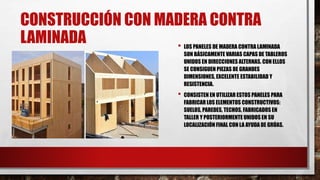

21. CONSTRUCCIÓN CON MADERA CONTRA
LAMINADA • LOS PANELES DE MADERA CONTRA LAMINADA
SON BÁSICAMENTE VARIAS CAPAS DE TABLEROS
UNIDOS EN DIRECCIONES ALTERNAS. CON ELLOS
SE CONSIGUEN PIEZAS DE GRANDES
DIMENSIONES, EXCELENTE ESTABILIDAD Y
RESISTENCIA.
• CONSISTEN EN UTILIZAR ESTOS PANELES PARA
FABRICAR LOS ELEMENTOS CONSTRUCTIVOS:
SUELOS, PAREDES, TECHOS, FABRICADOS EN
TALLER Y POSTERIORMENTE UNIDOS EN SU
LOCALIZACIÓN FINAL CON LA AYUDA DE GRÚAS.

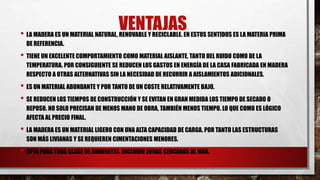

22. VENTAJAS• LA MADERA ES UN MATERIAL NATURAL, RENOVABLE Y RECICLABLE. EN ESTOS SENTIDOS ES LA MATERIA PRIMA
DE REFERENCIA.
• TIENE UN EXCELENTE COMPORTAMIENTO COMO MATERIAL AISLANTE, TANTO DEL RUIDO COMO DE LA
TEMPERATURA. POR CONSIGUIENTE SE REDUCEN LOS GASTOS EN ENERGÍA DE LA CASA FABRICADA EN MADERA
RESPECTO A OTRAS ALTERNATIVAS SIN LA NECESIDAD DE RECURRIR A AISLAMIENTOS ADICIONALES.
• ES UN MATERIAL ABUNDANTE Y POR TANTO DE UN COSTE RELATIVAMENTE BAJO.
• SE REDUCEN LOS TIEMPOS DE CONSTRUCCIÓN Y SE EVITAN EN GRAN MEDIDA LOS TIEMPO DE SECADO O
REPOSO. NO SOLO PRECISAN DE MENOS MANO DE OBRA, TAMBIÉN MENOS TIEMPO. LO QUE COMO ES LÓGICO
AFECTA AL PRECIO FINAL.
• LA MADERA ES UN MATERIAL LIGERO CON UNA ALTA CAPACIDAD DE CARGA. POR TANTO LAS ESTRUCTURAS
SON MÁS LIVIANAS Y SE REQUIEREN CIMENTACIONES MENORES.
• APTA PARA TODA CLASE DE AMBIENTES, INCLUIDO ZONAS CERCANAS AL MAR.

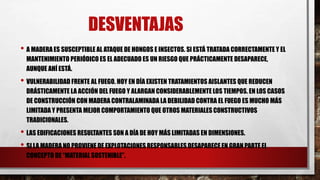

23. DESVENTAJAS
• A MADERA ES SUSCEPTIBLE AL ATAQUE DE HONGOS E INSECTOS. SI ESTÁ TRATADA CORRECTAMENTE Y EL
MANTENIMIENTO PERIÓDICO ES EL ADECUADO ES UN RIESGO QUE PRÁCTICAMENTE DESAPARECE,
AUNQUE AHÍ ESTÁ.
• VULNERABILIDAD FRENTE AL FUEGO. HOY EN DÍA EXISTEN TRATAMIENTOS AISLANTES QUE REDUCEN
DRÁSTICAMENTE LA ACCIÓN DEL FUEGO Y ALARGAN CONSIDERABLEMENTE LOS TIEMPOS. EN LOS CASOS
DE CONSTRUCCIÓN CON MADERA CONTRALAMINADA LA DEBILIDAD CONTRA EL FUEGO ES MUCHO MÁS
LIMITADA Y PRESENTA MEJOR COMPORTAMIENTO QUE OTROS MATERIALES CONSTRUCTIVOS
TRADICIONALES.
• LAS EDIFICACIONES RESULTANTES SON A DÍA DE HOY MÁS LIMITADAS EN DIMENSIONES.
• SI LA MADERA NO PROVIENE DE EXPLOTACIONES RESPONSABLES DESAPARECE EN GRAN PARTE EL
CONCEPTO DE “MATERIAL SOSTENIBLE”.
