1. APLICACIONES DE
ELECTROSTATICA
EN LA XEROGRAFIA

2. OBJETIVOS
• Conocer las aplicaciones de la electrostática a
las cosas cotidianas.
• Aplicar los diferentes conceptos vistos
previamente en clase.
• Generar una retroalimentación que permitan
reforzar los conocimientos básicos de la
materia.

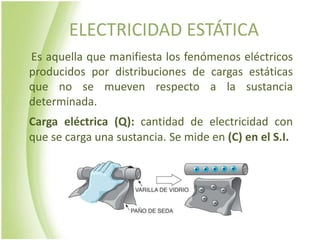

3. ELECTRICIDAD ESTÁTICA
Es aquella que manifiesta los fenómenos eléctricos
producidos por distribuciones de cargas estáticas
que no se mueven respecto a la sustancia
determinada.
Carga eléctrica (Q): cantidad de electricidad con
que se carga una sustancia. Se mide en (C) en el S.I.

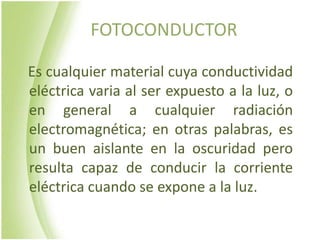

4. FOTOCONDUCTOR
Es cualquier material cuya conductividad
eléctrica varia al ser expuesto a la luz, o
en general a cualquier radiación
electromagnética; en otras palabras, es
un buen aislante en la oscuridad pero
resulta capaz de conducir la corriente
eléctrica cuando se expone a la luz.

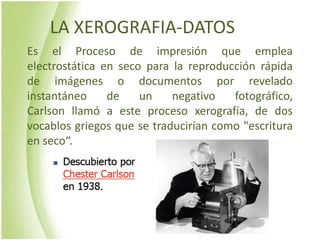

5. LA XEROGRAFIA-DATOS
Es el Proceso de impresión que emplea
electrostática en seco para la reproducción rápida
de imágenes o documentos por revelado
instantáneo de un negativo fotográfico,
Carlson llamó a este proceso xerografía, de dos
vocablos griegos que se traducirían como "escritura
en seco“.

6. LA XEROGRAFIA-MAQUINARIA
Ésta fue la primera
copiadora xerográfica
vendida y se operaba
manualmente (por
Chester Carlson
(1906-1968)

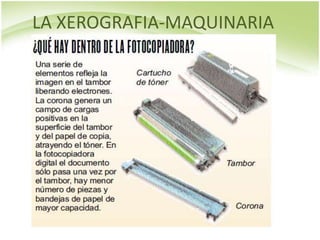

7. LA XEROGRAFIA-MAQUINARIA
PIEZAS FUNDAMENTALES

8. LA XEROGRAFIA-MAQUINARIA

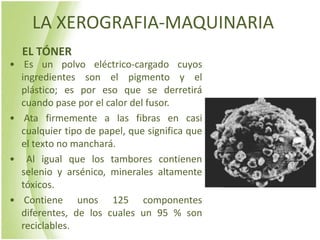

9. LA XEROGRAFIA-MAQUINARIA
EL TÓNER
• Es un polvo eléctrico-cargado cuyos
ingredientes son el pigmento y el
plástico; es por eso que se derretirá
cuando pase por el calor del fusor.
• Ata firmemente a las fibras en casi
cualquier tipo de papel, que significa que
el texto no manchará.
• Al igual que los tambores contienen
selenio y arsénico, minerales altamente
tóxicos.
• Contiene unos 125 componentes
diferentes, de los cuales un 95 % son
reciclables.

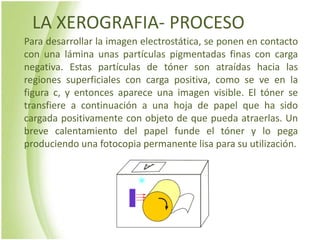

10. LA XEROGRAFIA- PROCESO
Para desarrollar la imagen electrostática, se ponen en contacto
con una lámina unas partículas pigmentadas finas con carga
negativa. Estas partículas de tóner son atraídas hacia las
regiones superficiales con carga positiva, como se ve en la
figura c, y entonces aparece una imagen visible. El tóner se
transfiere a continuación a una hoja de papel que ha sido
cargada positivamente con objeto de que pueda atraerlas. Un
breve calentamiento del papel funde el tóner y lo pega
produciendo una fotocopia permanente lisa para su utilización.

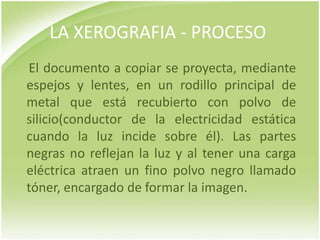

11. LA XEROGRAFIA - PROCESO
El documento a copiar se proyecta, mediante
espejos y lentes, en un rodillo principal de
metal que está recubierto con polvo de
silicio(conductor de la electricidad estática
cuando la luz incide sobre él). Las partes
negras no reflejan la luz y al tener una carga
eléctrica atraen un fino polvo negro llamado
tóner, encargado de formar la imagen.

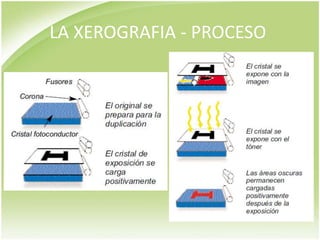

12. LA XEROGRAFIA - PROCESO

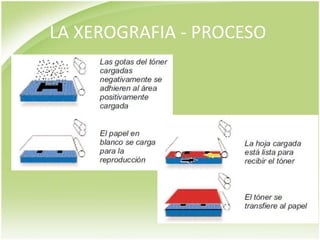

13. LA XEROGRAFIA - PROCESO

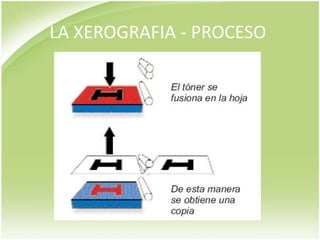

14. LA XEROGRAFIA - PROCESO
