Presentacion Curso CE3X

Curso sobre Conocimiento y Aplicación de la Herramienta
Informática para la Certificación Energética de los Edificios CE3X
CURSO CE3XCURSO CE3X
Héctor Escribano Gómez
es.linkedin.com/in/hectorescribano
V.09.2015

2

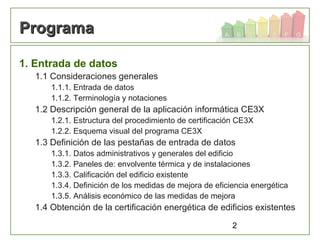

ProgramaPrograma
1. Entrada de datos
1.1 Consideraciones generales
1.1.1. Entrada de datos
1.1.2. Terminología y notaciones
1.2 Descripción general de la aplicación informática CE3X
1.2.1. Estructura del procedimiento de certificación CE3X
1.2.2. Esquema visual del programa CE3X
1.3 Definición de las pestañas de entrada de datos
1.3.1. Datos administrativos y generales del edificio

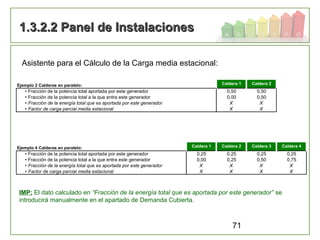

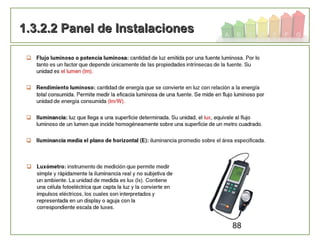

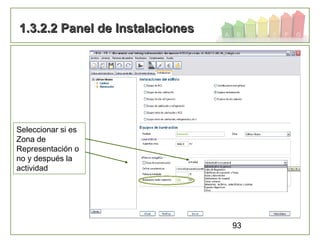

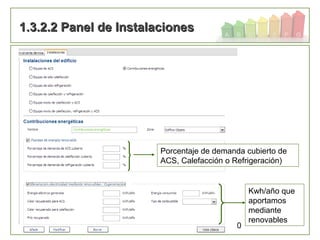

1.3.2. Paneles de: envolvente térmica y de instalaciones

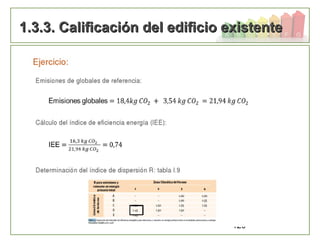

1.3.3. Calificación del edificio existente

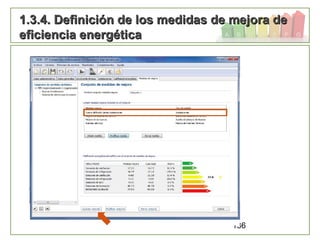

1.3.4. Definición de los medidas de mejora de eficiencia energética
1.3.5. Análisis económico de las medidas de mejora
1.4 Obtención de la certificación energética de edificios existentes

3

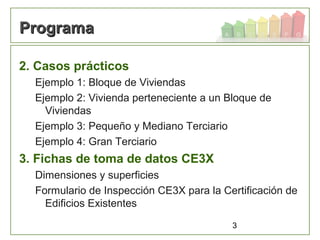

ProgramaPrograma

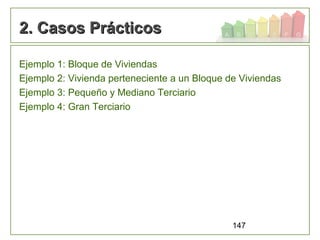

2. Casos prácticos
Ejemplo 1: Bloque de Viviendas
Ejemplo 2: Vivienda perteneciente a un Bloque de
Viviendas
Ejemplo 3: Pequeño y Mediano Terciario
Ejemplo 4: Gran Terciario

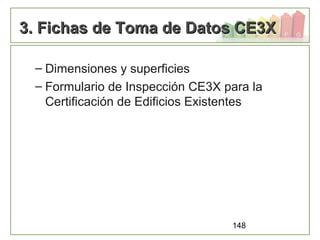

3. Fichas de toma de datos CE3X
Dimensiones y superficies
Formulario de Inspección CE3X para la Certificación de
Edificios Existentes

4

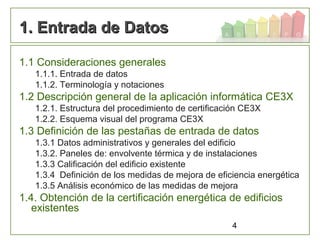

1. Entrada de Datos1. Entrada de Datos
1.1 Consideraciones generales
1.1.1. Entrada de datos
1.1.2. Terminología y notaciones
1.2 Descripción general de la aplicación informática CE3X
1.2.1. Estructura del procedimiento de certificación CE3X
1.2.2. Esquema visual del programa CE3X
1.3 Definición de las pestañas de entrada de datos
1.3.1 Datos administrativos y generales del edificio

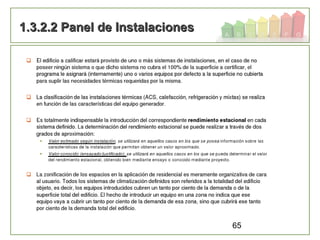

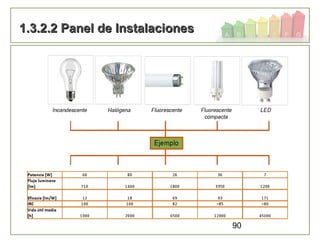

1.3.2. Paneles de: envolvente térmica y de instalaciones

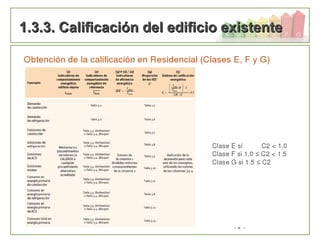

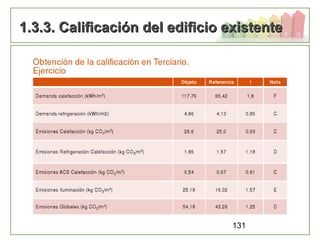

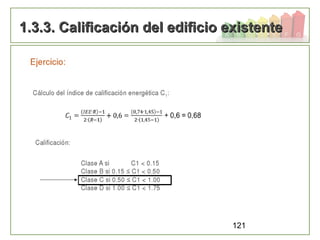

1.3.3 Calificación del edificio existente
1.3.4 Definición de los medidas de mejora de eficiencia energética
1.3.5 Análisis económico de las medidas de mejora

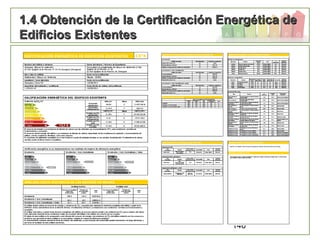

1.4. Obtención de la certificación energética de edificios
existentes

5

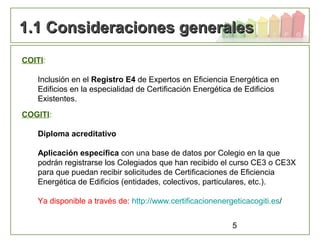

1.1 Consideraciones generales1.1 Consideraciones generales
COITI:
Inclusión en el Registro E4 de Expertos en Eficiencia Energética en
Edificios en la especialidad de Certificación Energética de Edificios
Existentes.
COGITI:
Diploma acreditativo
Aplicación específica con una base de datos por Colegio en la que
podrán registrarse los Colegiados que han recibido el curso CE3 o CE3X
para que puedan recibir solicitudes de Certificaciones de Eficiencia
Energética de Edificios (entidades, colectivos, particulares, etc.).
Ya disponible a través de: http://www.certificacionenergeticacogiti.es/

6

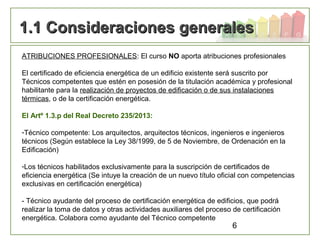

ATRIBUCIONES PROFESIONALES: El curso NO aporta atribuciones profesionales
El certificado de eficiencia energética de un edificio existente será suscrito por
Técnicos competentes que estén en posesión de la titulación académica y profesional
habilitante para la realización de proyectos de edificación o de sus instalaciones
térmicas, o de la certificación energética.
El Artº 1.3.p del Real Decreto 235/2013:
-Técnico competente: Los arquitectos, arquitectos técnicos, ingenieros e ingenieros
técnicos (Según establece la Ley 38/1999, de 5 de Noviembre, de Ordenación en la
Edificación)
-Los técnicos habilitados exclusivamente para la suscripción de certificados de
eficiencia energética (Se intuye la creación de un nuevo título oficial con competencias
exclusivas en certificación energética)
- Técnico ayudante del proceso de certificación energética de edificios, que podrá
realizar la toma de datos y otras actividades auxiliares del proceso de certificación
energética. Colabora como ayudante del Técnico competente

7

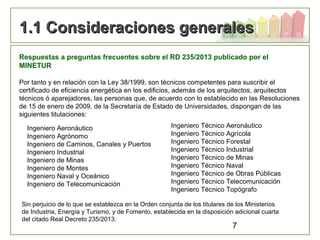

Respuestas a preguntas frecuentes sobre el RD 235/2013 publicado por el
MINETUR
Por tanto y en relación con la Ley 38/1999, son técnicos competentes para suscribir el
certificado de eficiencia energética en los edificios, además de los arquitectos, arquitectos
técnicos ó aparejadores, las personas que, de acuerdo con lo establecido en las Resoluciones
de 15 de enero de 2009, de la Secretaría de Estado de Universidades, dispongan de las
siguientes titulaciones:
Ingeniero Aeronáutico
Ingeniero Agrónomo
Ingeniero de Caminos, Canales y Puertos
Ingeniero Industrial
Ingeniero de Minas
Ingeniero de Montes
Ingeniero Naval y Oceánico
Ingeniero de Telecomunicación
Ingeniero Técnico Aeronáutico
Ingeniero Técnico Agrícola
Ingeniero Técnico Forestal
Ingeniero Técnico Industrial
Ingeniero Técnico de Minas
Ingeniero Técnico Naval
Ingeniero Técnico de Obras Públicas
Ingeniero Técnico Telecomunicación
Ingeniero Técnico Topógrafo
Sin perjuicio de lo que se establezca en la Orden conjunta de los titulares de los Ministerios
de Industria, Energía y Turismo, y de Fomento, establecida en la disposición adicional cuarta
del citado Real Decreto 235/2013.

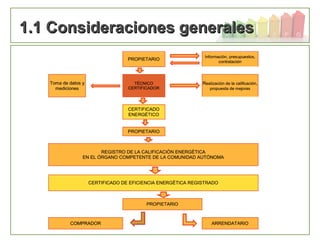

8

9

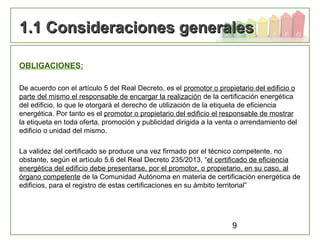

OBLIGACIONES:
De acuerdo con el artículo 5 del Real Decreto, es el promotor o propietario del edificio o
parte del mismo el responsable de encargar la realización de la certificación energética
del edificio, lo que le otorgará el derecho de utilización de la etiqueta de eficiencia
energética. Por tanto es el promotor o propietario del edificio el responsable de mostrar
la etiqueta en toda oferta, promoción y publicidad dirigida a la venta o arrendamiento del
edificio o unidad del mismo.
La validez del certificado se produce una vez firmado por el técnico competente, no
obstante, según el artículo 5.6 del Real Decreto 235/2013, “el certificado de eficiencia
energética del edificio debe presentarse, por el promotor, o propietario, en su caso, al
órgano competente de la Comunidad Autónoma en materia de certificación energética de
edificios, para el registro de estas certificaciones en su ámbito territorial”

10

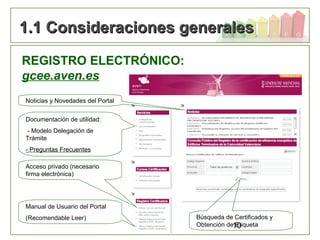

REGISTRO ELECTRÓNICO:
gcee.aven.es
Documentación de utilidad:
- Modelo Delegación de
Trámite
- Preguntas Frecuentes
Noticias y Novedades del Portal
Acceso privado (necesario
firma electrónica)
Manual de Usuario del Portal
(Recomendable Leer) Búsqueda de Certificados y
Obtención de Etiqueta

11
Tasa de Registro de Certificados de Eficiencia Energética de Edificios
(Publicación: 16/01/2014)
VIVIENDA INDIVIDUAL DENTRO DE UN BLOQUE: 10 €
Viviendas Unifamiliares: 10 €
Edificios de Viviendas: 20 € + 3 €/vivienda (con un máximo de 400 €)
Sector Terciario: 50 € + 0'10 €/m2 (con un máximo de 1.500 €). La superficie es la
superficie de referencia utilizada en el cálculo de la calificación.
El pago de esta tasa se realiza de manera telemática, a través de una pasarela de pago
con la entidad bancaria, mediante tarjeta de crédito. El cobro de la tasa está integrado en
el procedimiento de registro, y se realiza en el momento de la validación del registro por
parte del gestor del mismo. En los siguientes manuales se puede encontrar una
descripción detallada del procedimiento de registro, tras la incorporación de las Tasas:
http://gcee.aven.es/publico/DocumentoAbrir.aspx?id=263621 (edificios existentes) http://
gcee.aven.es/publico/DocumentoAbrir.aspx?id=847 (edificios nuevos)

12
• Para Contratos de Compraventa; el Certificado a disposición del comprador
• Para Arrendamiento del edificio, vivienda o local; exhibición y puesta a
disposición del arrendatario una copia del certificado
• El Certificado tendrá una Validez 10 años desde su emisión
• ¿Que pasa si estando obligado a certificar energéticamente un inmueble,
no se certifica?
– Podría ser sancionado por el órgano competente de la comunidad autónoma.
– Que el contrato de compraventa o arrendamiento pueda sea declarado nulo por
no informar correctamente al comprador o arrendatario.
– Que el propietario del inmueble tenga que indemnizar al comprador o inquilino
por los perjuicios ocasionados por la falta de información facilitada.

13

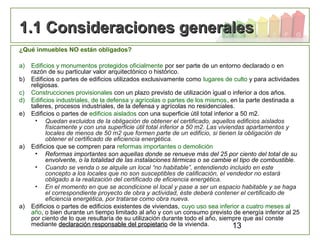

¿Qué inmuebles NO están obligados?
a) Edificios y monumentos protegidos oficialmente por ser parte de un entorno declarado o en
razón de su particular valor arquitectónico o histórico.
b) Edificios o partes de edificios utilizados exclusivamente como lugares de culto y para actividades
religiosas.
c) Construcciones provisionales con un plazo previsto de utilización igual o inferior a dos años.
d) Edificios industriales, de la defensa y agrícolas o partes de los mismos, en la parte destinada a
talleres, procesos industriales, de la defensa y agrícolas no residenciales.
e) Edificios o partes de edificios aislados con una superficie útil total inferior a 50 m2.
• Quedan excluidos de la obligación de obtener el certificado, aquellos edificios aislados
físicamente y con una superficie útil total inferior a 50 m2. Las viviendas apartamentos y
locales de menos de 50 m2 que formen parte de un edificio, si tienen la obligación de
obtener el certificado de eficiencia energética.
a) Edificios que se compren para reformas importantes o demolición
• Reformas importantes son aquellas donde se renueve más del 25 por ciento del total de su
envolvente, o la totalidad de las instalaciones térmicas o se cambie el tipo de combustible.
• Cuando se venda o se alquile un local “no habitable”, entendiendo incluido en este
concepto a los locales que no son susceptibles de calificación, el vendedor no estará
obligado a la realización del certificado de eficiencia energética.
• En el momento en que se acondicione el local y pase a ser un espacio habitable y se haga
el correspondiente proyecto de obra y actividad, éste deberá contener el certificado de
eficiencia energética, por tratarse como obra nueva.
a) Edificios o partes de edificios existentes de viviendas, cuyo uso sea inferior a cuatro meses al
año, o bien durante un tiempo limitado al año y con un consumo previsto de energía inferior al 25
por ciento de lo que resultaría de su utilización durante todo el año, siempre que así conste
mediante declaración responsable del propietariodeclaración responsable del propietario de la vivienda.

14

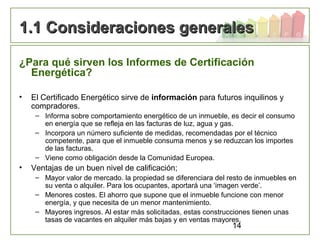

¿Para qué sirven los Informes de Certificación
Energética?
• El Certificado Energético sirve de información para futuros inquilinos y
compradores.
– Informa sobre comportamiento energético de un inmueble, es decir el consumo
en energía que se refleja en las facturas de luz, agua y gas.
– Incorpora un número suficiente de medidas, recomendadas por el técnico
competente, para que el inmueble consuma menos y se reduzcan los importes
de las facturas.
– Viene como obligación desde la Comunidad Europea.
• Ventajas de un buen nivel de calificación;
– Mayor valor de mercado. la propiedad se diferenciara del resto de inmuebles en
su venta o alquiler. Para los ocupantes, aportará una ‘imagen verde’.
– Menores costes. El ahorro que supone que el inmueble funcione con menor
energía, y que necesita de un menor mantenimiento.
– Mayores ingresos. Al estar más solicitadas, estas construcciones tienen unas
tasas de vacantes en alquiler más bajas y en ventas mayores.

15

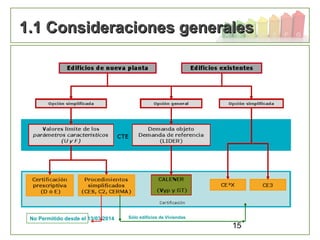

No Permitido desde el 13/03/2014 Sólo edificios de Viviendas

16

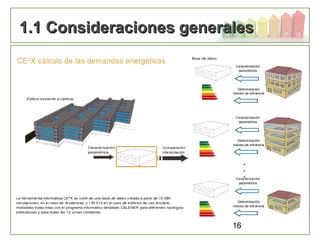

17

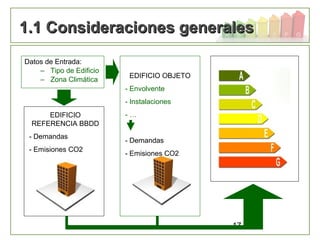

Datos de Entrada:
– Tipo de Edificio
– Zona Climática
EDIFICIO
REFERENCIA BBDD
- Demandas
- Emisiones CO2
EDIFICIO OBJETO
- Envolvente
- Instalaciones
- …
- Demandas
- Emisiones CO2

18

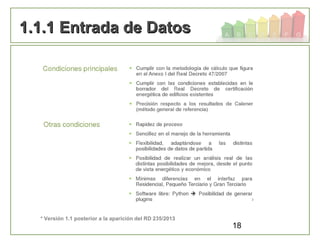

1.1.1 Entrada de Datos1.1.1 Entrada de Datos
* Versión 1.1 posterior a la aparición del RD 235/2013

19

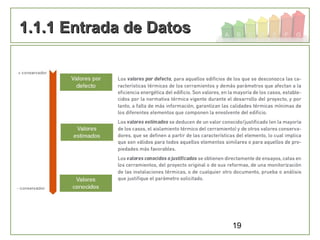

1.1.1 Entrada de Datos1.1.1 Entrada de Datos

20

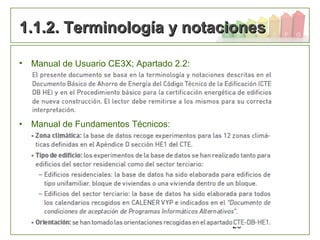

1.1.2. Terminología y notaciones1.1.2. Terminología y notaciones
• Manual de Usuario CE3X; Apartado 2.2:
• Manual de Fundamentos Técnicos:

21

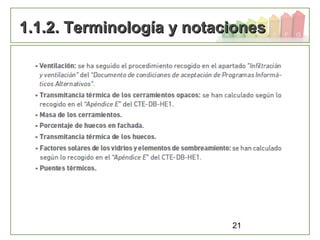

1.1.2. Terminología y notaciones1.1.2. Terminología y notaciones

22

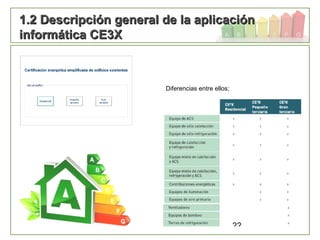

1.2 Descripción general de la aplicación1.2 Descripción general de la aplicación
informática CE3Xinformática CE3X
Diferencias entre ellos;

23

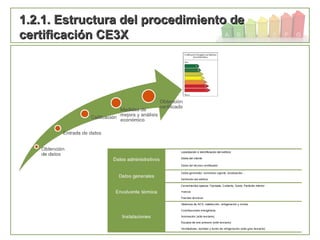

1.2.1. Estructura del procedimiento de1.2.1. Estructura del procedimiento de
certificación CE3Xcertificación CE3X

24

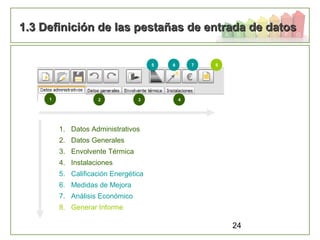

1.3 Definición de las pestañas de entrada de datos1.3 Definición de las pestañas de entrada de datos
1. Datos Administrativos
2. Datos Generales
3. Envolvente Térmica
4. Instalaciones
5. Calificación Energética
6. Medidas de Mejora
7. Análisis Económico
8. Generar Informe
1 2 3 4
5 6 7 8

25

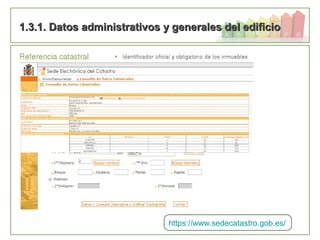

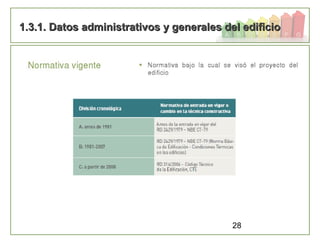

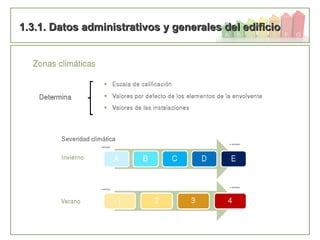

1.3.1. Datos administrativos y generales del edificio1.3.1. Datos administrativos y generales del edificio

26
https://www.sedecatastro.gob.es/

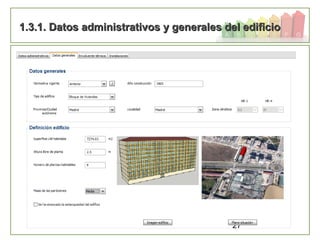

27

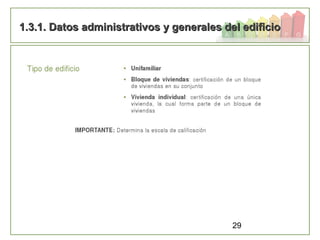

28

29

30

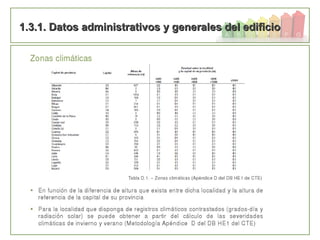

31

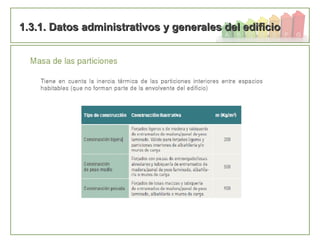

32

33

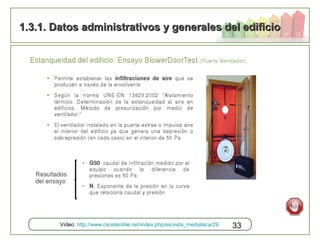

Vídeo: http://www.csostenible.net/index.php/es/vista_mediateca/29

34

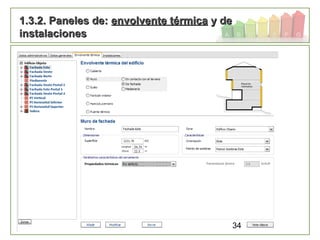

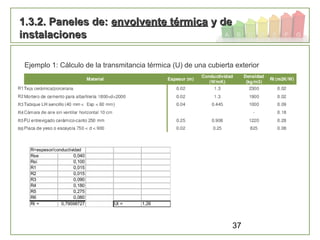

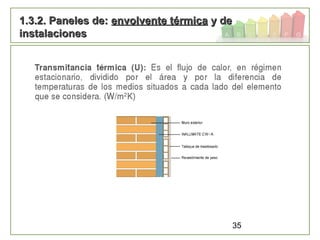

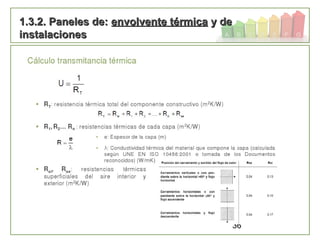

1.3.2. Paneles de:1.3.2. Paneles de: envolvente térmicaenvolvente térmica y dey de
instalacionesinstalaciones

35

36

37
Ejemplo 1: Cálculo de la transmitancia térmica (U) de una cubierta exterior
R=espesor/conductividad
Rse 0,040
Rsi 0,100
R1 0,015
R2 0,015
R3 0,090
R4 0,180
R5 0,275
R6 0,080
Rt = 0,79598727 Ut = 1,26
R1
R2
R3
R4
R5
R6

38

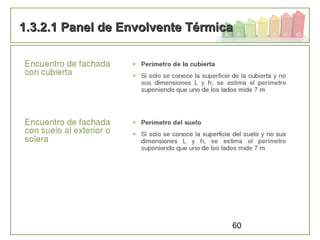

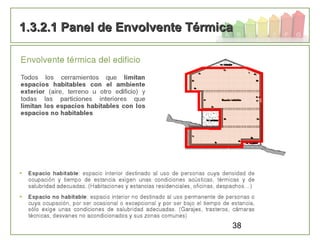

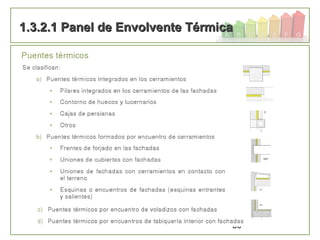

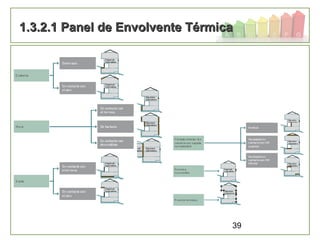

1.3.2.1 Panel de Envolvente Térmica1.3.2.1 Panel de Envolvente Térmica

39

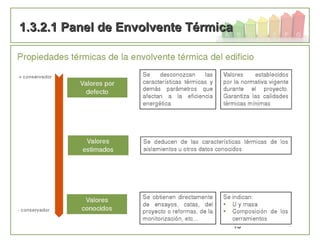

40

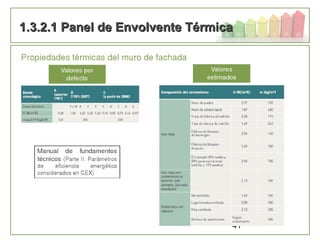

41

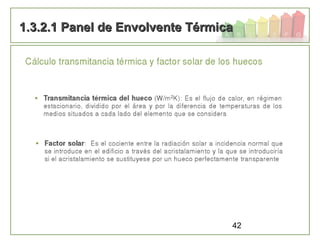

42

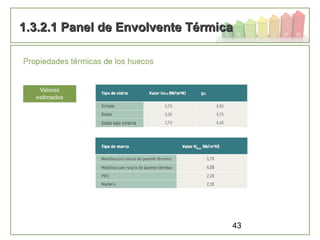

43

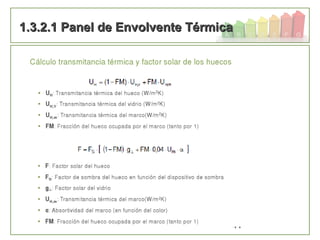

44

45

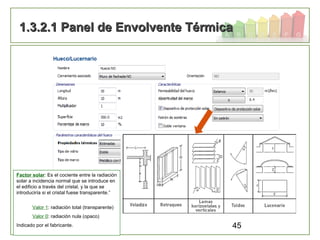

Factor solar: Es el cociente entre la radiación
solar a incidencia normal que se introduce en
el edificio a través del cristal, y la que se
introduciría si el cristal fuese transparente.”
Valor 1: radiación total (transparente)
Valor 0: radiación nula (opaco)
Indicado por el fabricante.

46

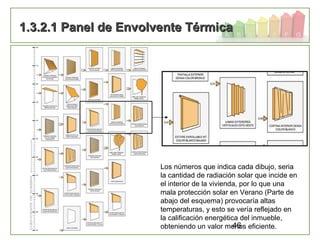

Los números que indica cada dibujo, seria
la cantidad de radiación solar que incide en
el interior de la vivienda, por lo que una
mala protección solar en Verano (Parte de
abajo del esquema) provocaría altas
temperaturas, y esto se vería reflejado en
la calificación energética del inmueble,
obteniendo un valor menos eficiente.

47

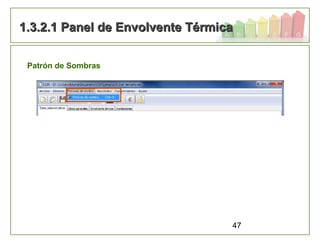

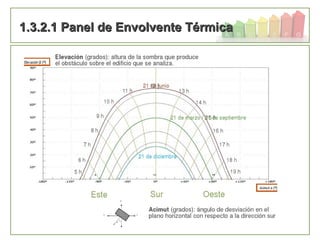

Patrón de Sombras

48

49
Ejemplo Patrón de Sombras

50

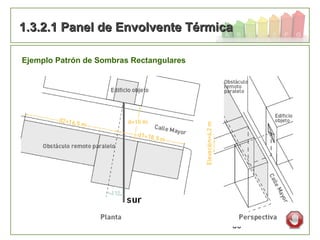

Ejemplo Patrón de Sombras Rectangulares

51

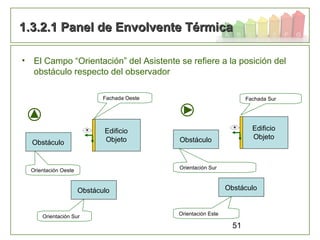

• El Campo “Orientación” del Asistente se refiere a la posición del
obstáculo respecto del observador
Edificio
Objeto
Obstáculo
Orientación Sur
Obstáculo
Orientación Oeste
Edificio
Objeto
Obstáculo
Orientación Este
Obstáculo
Orientación Sur
Fachada Oeste Fachada Sur

52
20 m
Hallar Orientación/Posición del Obstáculo, d, d1,
d2 y elevación si la altura total del edificio es de
50m

53

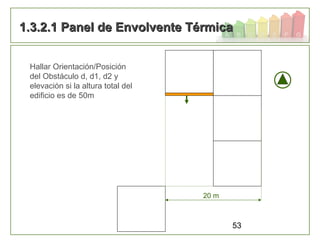

Hallar Orientación/Posición
del Obstáculo d, d1, d2 y
elevación si la altura total del
edificio es de 50m
20 m

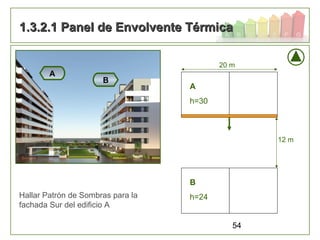

54
20 m
Hallar Patrón de Sombras para la
fachada Sur del edificio A
A
B
12 m
A
h=30
B
h=24

55

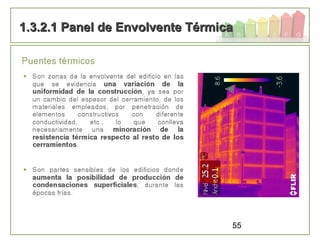

56

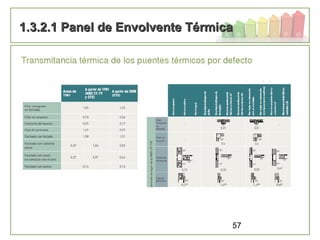

57

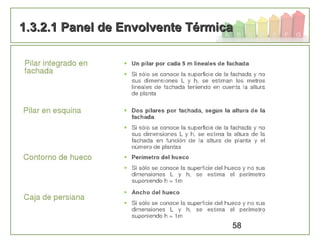

58

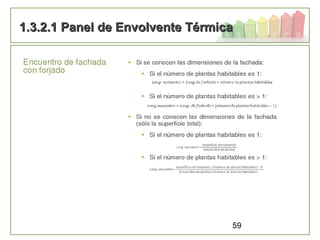

59

60

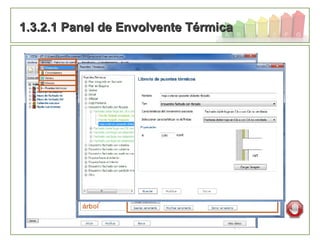

61

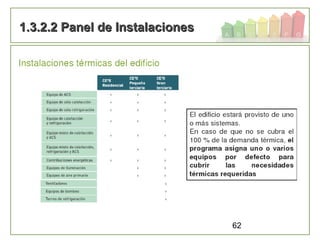

62

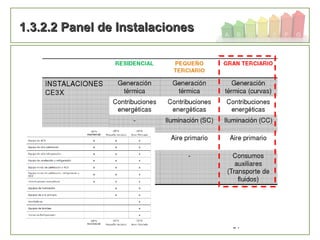

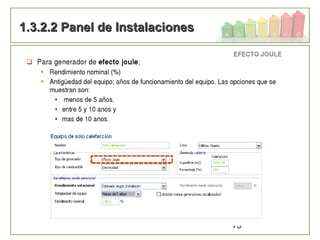

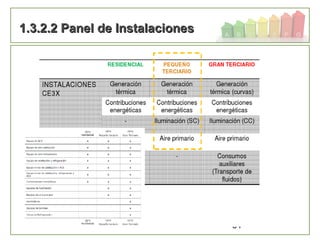

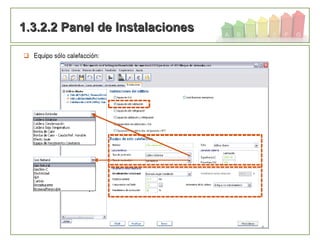

1.3.2.2 Panel de Instalaciones1.3.2.2 Panel de Instalaciones

63

64

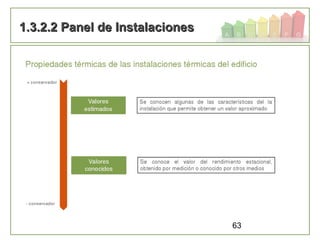

65

66

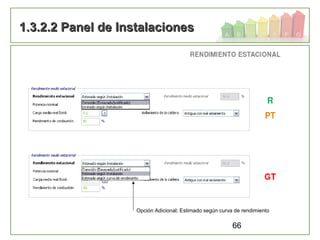

Opción Adicional; Estimado según curva de rendimiento

67

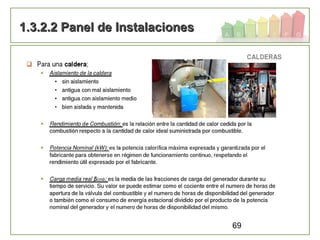

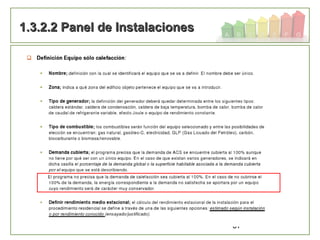

68

69

70

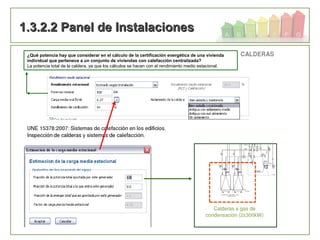

¿Qué potencia hay que considerar en el cálculo de la certificación energética de una vivienda
individual que pertenece a un conjunto de viviendas con calefacción centralizada?
La potencia total de la caldera, ya que los cálculos se hacen con el rendimiento medio estacional.

71
Asistente para el Cálculo de la Carga media estacional:
Ejemplo 2 Calderas en paralelo: Caldera 1 Caldera 2
• Fracción de la potencia total aportada por este generador 0,50 0,50
• Fracción de la potencia total a la que entra este generador 0,00 0,50
• Fracción de la energía total que es aportada por este generador X X
• Factor de carga parcial media estacional X X
Ejemplo 4 Calderas en paralelo: Caldera 1 Caldera 2 Caldera 3 Caldera 4
• Fracción de la potencia total aportada por este generador 0,25 0,25 0,25 0,25
• Fracción de la potencia total a la que entra este generador 0,00 0,25 0,50 0,75
• Fracción de la energía total que es aportada por este generador X X X X
• Factor de carga parcial media estacional X X X X
IMP: El dato calculado en “Fracción de la energía total que es aportada por este generador” se
introducirá manualmente en el apartado de Demanda Cubierta.

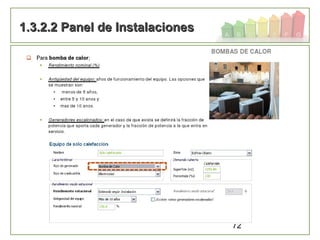

72

73

74

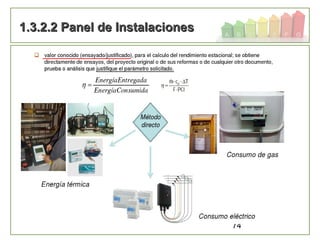

75

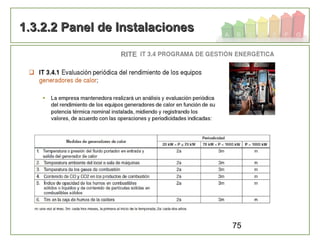

RITE

76

77

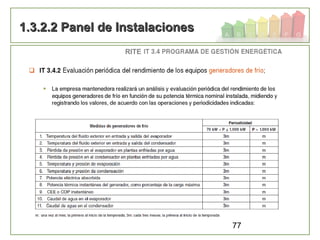

RITE

78

79

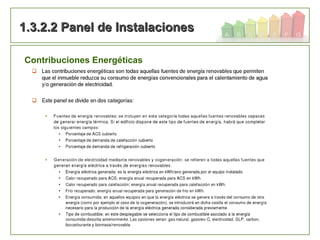

Contribuciones Energéticas

80
Porcentaje de demanda cubierto de
ACS, Calefacción o Refrigeración)
Kwh/año que
aportamos
mediante
renovables

81

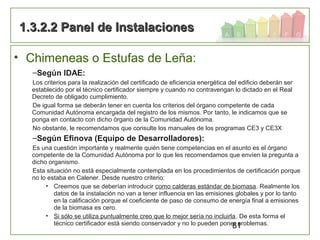

• Chimeneas o Estufas de Leña:
–Según IDAE:
Los criterios para la realización del certificado de eficiencia energética del edificio deberán ser
establecido por el técnico certificador siempre y cuando no contravengan lo dictado en el Real
Decreto de obligado cumplimiento.
De igual forma se deberán tener en cuenta los criterios del órgano competente de cada
Comunidad Autónoma encargada del registro de los mismos. Por tanto, le indicamos que se
ponga en contacto con dicho órgano de la Comunidad Autónoma.
No obstante, le recomendamos que consulte los manuales de los programas CE3 y CE3X
–Según Efinova (Equipo de Desarrolladores):
Es una cuestión importante y realmente quién tiene competencias en el asunto es el órgano
competente de la Comunidad Autónoma por lo que les recomendamos que envíen la pregunta a
dicho organismo.
Esta situación no está especialmente contemplada en los procedimientos de certificación porque
no lo estaba en Calener. Desde nuestro criterio:
• Creemos que se deberían introducir como calderas estándar de biomasa. Realmente los
datos de la instalación no van a tener influencia en las emisiones globales y por lo tanto
en la calificación porque el coeficiente de paso de consumo de energía final a emisiones
de la biomasa es cero.
• Si sólo se utiliza puntualmente creo que lo mejor sería no incluirla. De esta forma el
técnico certificador está siendo conservador y no lo pueden poner problemas.

82

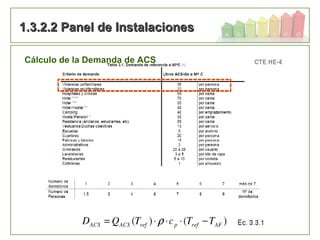

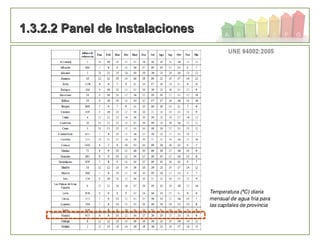

Cálculo de la Demanda de ACS

83

84

85

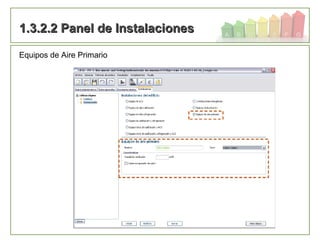

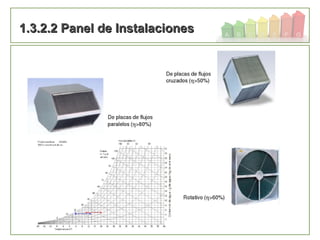

Equipos de Aire Primario

86

87

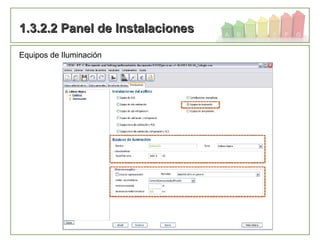

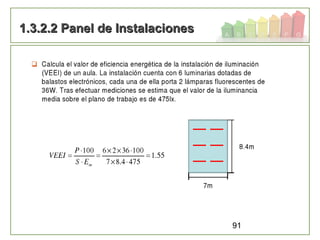

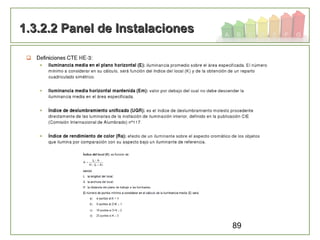

Equipos de Iluminación

88

89

90

91

92

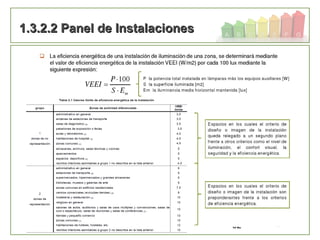

93
Seleccionar si es
Zona de
Representación o
no y después la
actividad

94

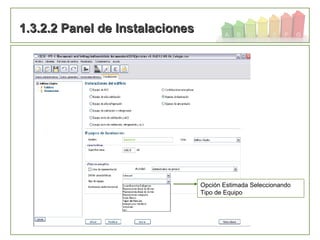

Opción Estimada Seleccionando
Tipo de Equipo

95

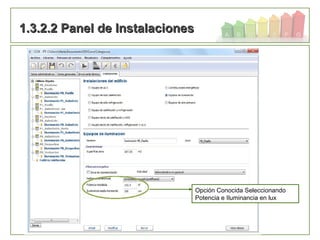

Opción Conocida Seleccionando
Potencia e Iluminancia en lux

96

97

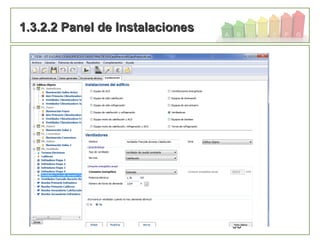

98

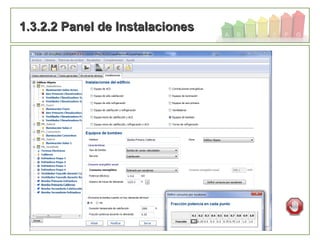

99

100

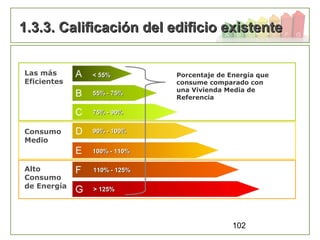

1.3.3. Calificación del edificio existente1.3.3. Calificación del edificio existente

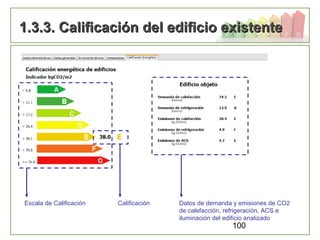

Escala de Calificación Calificación Datos de demanda y emisiones de CO2
de calefacción, refrigeración, ACS e
iluminación del edificio analizado

101

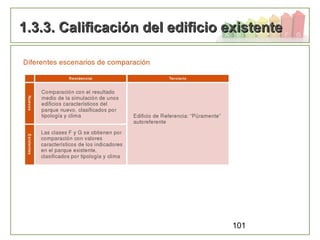

102

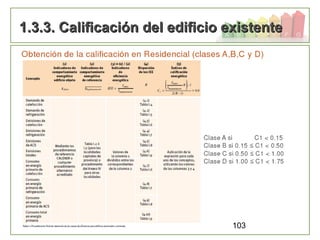

Las más
Eficientes
Consumo
Medio
Alto
Consumo
de Energía > 125%> 125%
110% - 125%110% - 125%
100% - 110%100% - 110%
90% - 100%90% - 100%
75% - 90%75% - 90%
55% - 75%55% - 75%
< 55%< 55% Porcentaje de Energía que
consume comparado con
una Vivienda Media de
Referencia

103

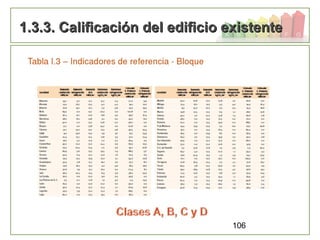

104

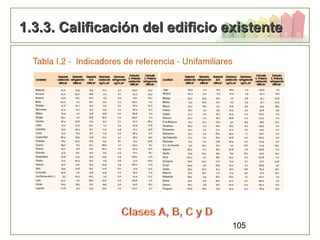

105

106

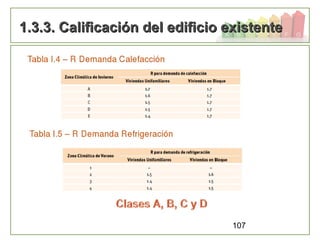

107

108

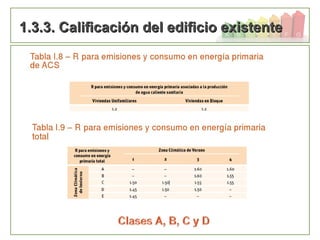

109

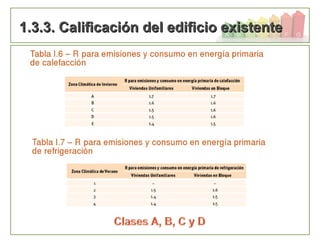

110

111

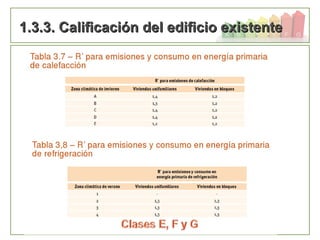

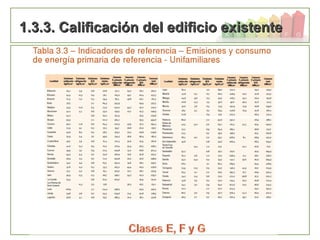

112

113

114

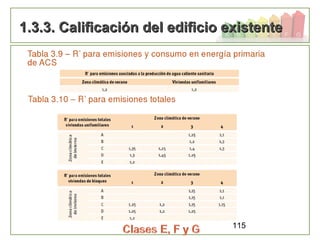

115

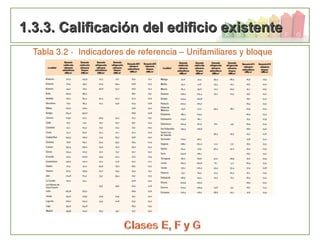

116

117

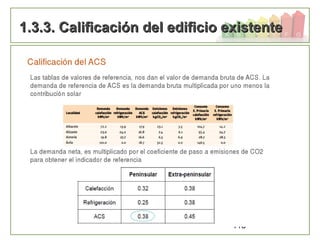

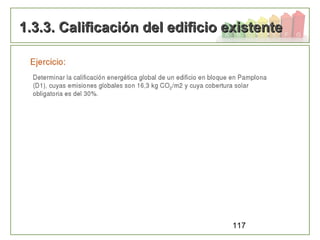

118

119

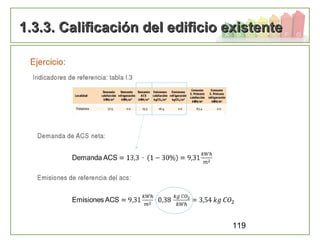

120

121

122

123

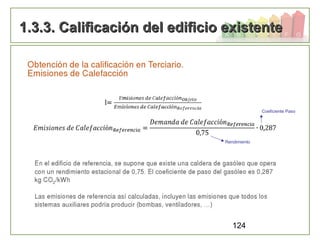

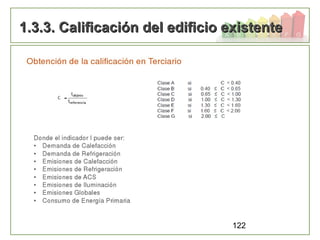

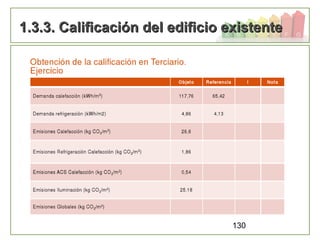

Obtención de la calificación en Terciario
Demanda de Calefacción y Refrigeración

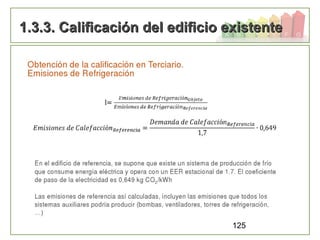

124
Rendimiento
Coeficiente Paso

125

126

127

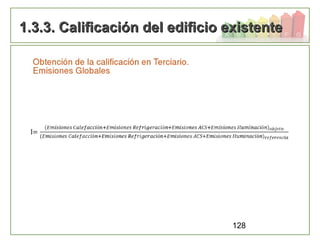

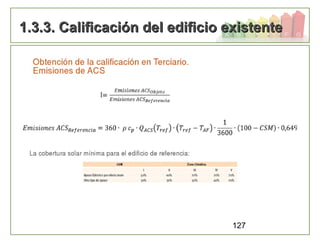

128

129

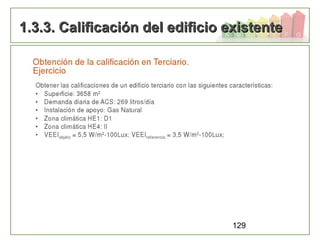

130

131

132

133

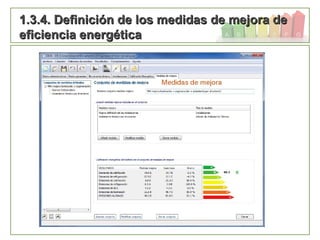

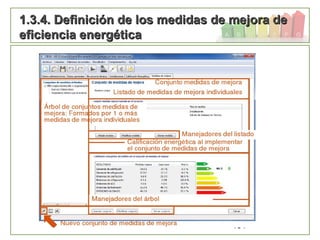

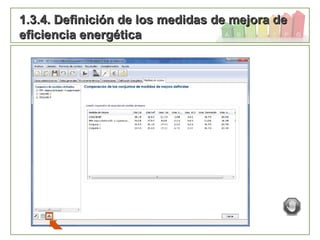

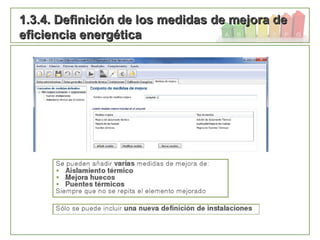

1.3.4. Definición de los medidas de mejora de1.3.4. Definición de los medidas de mejora de
eficiencia energéticaeficiencia energética

134

135

136

137

138

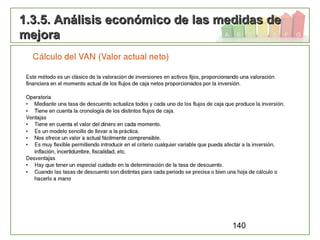

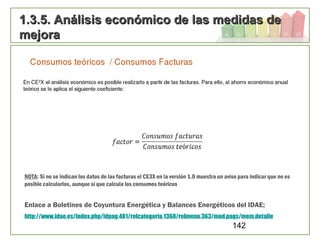

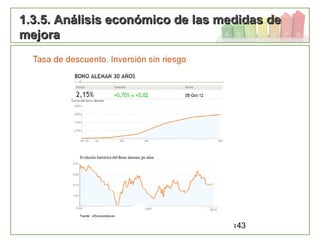

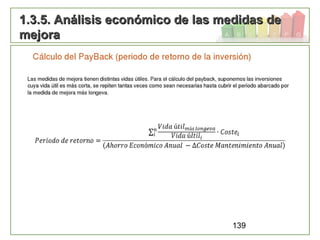

1.3.5. Análisis económico de las medidas de1.3.5. Análisis económico de las medidas de
mejoramejora

139
mejoramejora

140

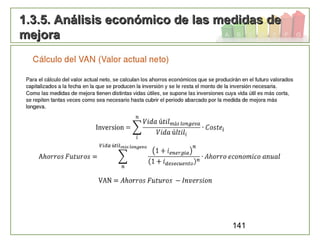

mejoramejora

141
mejoramejora

142
mejoramejora
Enlace a Boletines de Coyuntura Energética y Balances Energéticos del IDAE;
http://www.idae.es/index.php/idpag.481/relcategoria.1368/relmenu.363/mod.pags/mem.detalle
NOTA: Si no se indican los datos de las facturas el CE3X en la versión 1.0 muestra un aviso para indicar que no es
posible calcularlos, aunque sí que calcula los consumos teóricos

143
mejoramejora

144

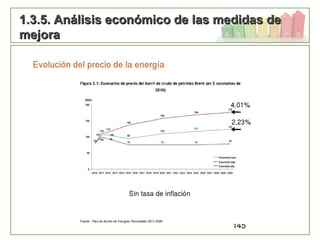

mejoramejora

145
mejoramejora

146
1.4 Obtención de la Certificación Energética de1.4 Obtención de la Certificación Energética de
Edificios ExistentesEdificios Existentes

147
2. Casos Prácticos2. Casos Prácticos
Ejemplo 1: Bloque de Viviendas
Ejemplo 2: Vivienda perteneciente a un Bloque de Viviendas
Ejemplo 3: Pequeño y Mediano Terciario
Ejemplo 4: Gran Terciario

148
3. Fichas de Toma de Datos CE3X3. Fichas de Toma de Datos CE3X
– Dimensiones y superficies
– Formulario de Inspección CE3X para la
Certificación de Edificios Existentes

149

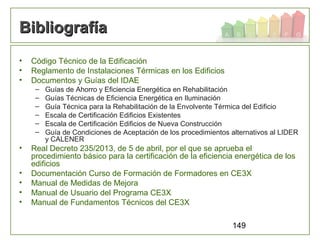

BibliografíaBibliografía
• Código Técnico de la Edificación
• Reglamento de Instalaciones Térmicas en los Edificios
• Documentos y Guías del IDAE
– Guías de Ahorro y Eficiencia Energética en Rehabilitación
– Guías Técnicas de Eficiencia Energética en Iluminación
– Guía Técnica para la Rehabilitación de la Envolvente Térmica del Edificio
– Escala de Certificación Edificios Existentes
– Escala de Certificación Edificios de Nueva Construcción
– Guía de Condiciones de Aceptación de los procedimientos alternativos al LIDER
y CALENER
• Real Decreto 235/2013, de 5 de abril, por el que se aprueba el
procedimiento básico para la certificación de la eficiencia energética de los
edificios
• Documentación Curso de Formación de Formadores en CE3X
• Manual de Medidas de Mejora
• Manual de Usuario del Programa CE3X
• Manual de Fundamentos Técnicos del CE3X

150
GRACIAS POR SU ATENCIÓN
Héctor Escribano Gómez
@HectorEscribano
http://es.linkedin.com/in/hectorescribano

151

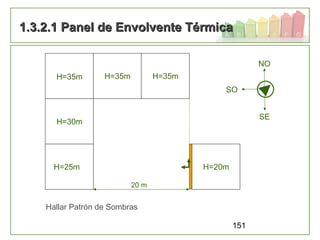

Hallar Patrón de Sombras
SE
SO
H=25m
H=30m
H=35m H=35m H=35m
H=20m
NO
20 m

Presentacion Curso CE3X

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Presentacion Curso CE3X

Último

Presentacion Curso CE3X
