1. CONSTRUCCION ii
ESCALERAS
Docente:
• Arq. Martha Rivera
Alumna:
Cordero Vilca, Carmen
…
•

3. CONSCEPTO!!!
ESTRUCTURA
CONSTRUCCION
COMUNICA DOS BASICA
ESPACIOS DIFERENTES

4. Huella: plano Descansillo: zona o
horizontal de un plataforma donde se unen dos
peldaño tramos de una escalera.
Pasamanos: parte superior
Contrahuella: de una barandilla.
plano vertical o Barandilla: compuesta por Escalón o peldaño:
altura de un pequeños pilares coronados apoyo a los pies
peldaño. por el pasamanos. para ascender o
descender.
Voladizo: parte del
escalón que no se
apoya en ningún
punto. Es un saliente
de un elemento que
lo sostiene y éste Escalón de
vuela totalmente. arranque: primer
peldaño de una
escalera.

5. EL PELDAÑO
Es la parte principal de la escalera. Se compone de dos partes, la
huella y la contrahuella.
Obviamente, son los elementos más importantes de una
escalera, pueden variar en términos de
grosor, anchura, material, superficie y distancia entre uno y otro.
Huella o paso
Contrahuella o contrapaso

7. PERMITE SUBIR CONFORMADA
Y BAJR DE NIVEL POR TRAMOS
CONFORMADA POR
DESCANSOS Y
BARANDAS
CONFORMADA POR
CONFORMADA
PASOS Y
POR ESCALONES
CONTRAPASOS

8. Tipos de escaleras
Escaleras fijas
 Escalera ciega: aquella en que no existe un hueco vertical entre los
diversos tramos que se solapan.
 Escalera con descansillos o rellanos: aquella cuyos tramos están
separados por descansillos.
 Escalera cuadrada: la de tramos iguales por cuatro lados, y a escuadra.

9. Escalera de ida y vuelta: la que tiene sus tramos en dos sentidos opuestos.
 Escalera de caracol: la que se construye con tramos de forma circular
ascendente.
 Escalera imperial: la que posee un tramo de ida y dos tramos de vuelta
más estrechos, paralelos al primero y laterales.

10. Escaleras transportables, o ligeras
Escalera de mano: la portátil.
Escalera de cuerda: la formada por dos maromas paralelas unidas por
varios travesaños o barrotes de madera o hierro en forma de peldaños.
Escalera de escapulario: la portátil que se pone en la pared de los pozos de
las minas.

11. Escalera de espárrago: conformada por un madero atravesado por pequeñas
estacas salientes.
Escalera de tijera, o doble: la compuesta de dos escaleras de mano unidas
por la parte superior con bisagras.

12. Por su uso
Escalera de incendios o de emergencia: la que sirve para evacuar un
edificio en caso de incendio u otro tipo de catástrofes.
 Escalera de servicio: la destinada al uso del servicio, de menor
importancia que la principal hecha para facilitar la fácil circulación.

13. Clases de escaleras por su material
Escaleras de piedra
Su estructura es a base de piedra, ladrillo u hormigón y sobre ellas los
peldaños.
En todos los casos las escaleras de piedra tienen un bello aspecto, por eso
tienen gran aplicación en escaleras exteriores e interiores de edificios
suntuosos.

14. Escaleras de hormigón armado
Se construyen a base de rampas de hormigón armado.
Son las más resistentes a cargas y al fuego. Además como el hormigón no
tiene forma, sino que la toma de los moldes pueden adaptarse a todas las
formas de plantas.

15. Escaleras de hierro
Como material de construcción, el hierro es bueno porque como no tiene más
forma que la de fábrica, puede dársele adaptabilidad a toda clase de plantas.
Sin embargo no es muy aceptado por su mal comportamiento en caso de
incendio, donde con el calor pierde su rigidez rápidamente, y por lo tanto, la
escalera deja de tener uso en el salvamiento.

16. Escaleras de aluminio
Tiene un gran inconveniente: el elevado costo.
Este material se utiliza más en construcciones modernas, de locales de
comercio, oficinas e incluso viviendas.

17.  Siguiendo la línea que marca el fondo de la
escalera, se arma la rampa que servirá de
base para el encofrado.
 Luego, se encofran los contrapasos, usando
tablas de 1 ½" de espesor que tengan un
largo igual al ancho de la escalera.
 Estas tablas se deben asegurar con tacos de
madera en sus extremos, y además, se debe
colocar un listón de refuerzo en el centro de
las tablas para que no se curven por la
presión del concreto fresco.

20.  Primero se coloca la armadura de acero
longitudinal y transversal
 Luego, se coloca el acero superior, bastones
de una longitud que debe estar indicada en
el plano de estructuras.
 En el extremo inferior y superior de la
escalera debe haber "mechas" de acero
provenientes de la cimentación o de la losa
de techo según corresponda.

21.  El
concreto a usarse deberá ser de la misma
calidad que el de las columnas y el de los
techos. La proporción recomendable es de
una bolsa de cemento por 1 de arena
gruesa, 1 de piedra chancada y la cantidad
de agua necesaria para obtener una mezcla
pastosa que permita un buen trabajo.

22.  Tiene como función mezclar los componentes
del concreto, tales como el cemento, la
arena, la piedra y el agua.
 El tiempo de mezclado, que se inicia desde
que todos los elementos han ingresado a la
mezcladora, depende del tipo de equipo
empleado.

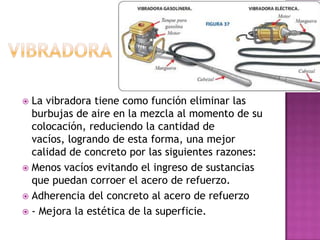

23.  La vibradora tiene como función eliminar las
burbujas de aire en la mezcla al momento de su
colocación, reduciendo la cantidad de
vacíos, logrando de esta forma, una mejor
calidad de concreto por las siguientes razones:
 Menos vacíos evitando el ingreso de sustancias
que puedan corroer el acero de refuerzo.
 Adherencia del concreto al acero de refuerzo
 - Mejora la estética de la superficie.

24.  La vibradora debe penetrar verticalmente en la masa
de concreto, ya que si se usa en forma
inclinada, volverá a su posición vertical, arrastrando
consigo la mezcla y generando segregación
 Al vaciar el concreto por capas, el vibrador debe
penetrar la capa vaciada y continuar unos 10 cm más
de la capa anterior.
 El vibrado debe terminar cuando ya no aparezcan
burbujas de aire en la superficie del concreto.
 Hay que tener en cuenta que un excesivo tiempo de
vibrado puede hacer que la piedra se separe del resto
de la mezcla.

26. 1. Trazado del perfil de la escalera, esto se realiza
sobre la pared que va paralela a la escalera según
medidas de planos. Deben trazarse todos los
peldaños y la losa inclinada o rampa donde se
apoyan los peldaños, que tiene un espesor como
mínimo de 10 centímetros.
2. Armado del encofrado.
Siguiendo la línea del grueso
de la rampa, se arma el
encofrado para la base de la
escalera.

27. 3. Colocación de la armaduría de la rampa
de la escalera, anclando las varillas tanto
a la viga como a la fundación.
4. Colocar los contra moldes de los
peldaños verificando la uniformidad de los
mismos
5. Vaciado del concreto iniciando en la
parte baja, terminando en la más alta.
6. Vibrado del concreto.
7. Curado del concreto
8. Desencofrado a los siete días.
9. Colocación del revestimiento.

28. Descripción Und. Mtrd. Precio Parcial
Escaleras
Esc. Concreto F'C175KG/CM2 m3 5.42 283.08 1534.29
Esc.-Encofrado y desencofrado m3 35.84 44.94 1610.65
A° CORRUGADO FY= 4200 kg/cm2 GRADO 60 kg 277.04 2.46 681.52
Total 3250.52
