Este documento presenta varios sistemas anti-intrusión perimetrales de la compañía DEA SECURITY, incluyendo sistemas para vallas de metal flexible y rígido, sistemas enterrados, y sistemas para pavimentaciones. Describe los componentes, funcionamiento y aplicaciones de cada sistema.

1. Sistema
Anti-intrusión Perimetral
Portafolio DEA SECURITY.
DEA SECURITY

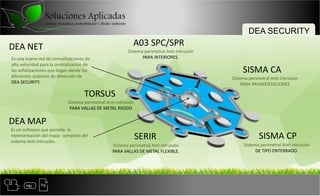

2. VIDEO
TORSUS
SERIR .
A03 SPC/SPR
SISMA CA
SISMA CP
Sistema perimetral Anti-intrusión
PARA INTERIORES.
Sistema perimetral Anti-intrusión
PARA VALLAS DE METAL RIGIDO
Sistema perimetral Anti-intrusión
PARA VALLAS DE METAL FLEXIBLE.
Sistema perimetral Anti-intrusión
DE TIPO ENTERRADO.
Sistema perimetral Anti-intrusión
PARA PAVIMENTACIONES
DEA NET
Es una nueva red de comunicaciones de
alta velocidad para la centralización de
las señalizaciones que llegan desde los
diferentes sistemas de detección de
DEA SECURITY.
DEA MAP
Es un software que permite la
representación del mapa completo del
sistema Anti-intrusión.
http :
DEA SECURITY
Ing

3. Sensores de detección
Anti-intrusión, para
vallas flexibles de metal.
SERIR
SERIR
Menúhttp :

4. PRINCIPIO
Sistema electrónico para
vallas de metal flexible.
Los sensores utilizan un
transductor de cerámica piezo-
dinámico capaz de generar
señales eléctricas débiles al ser
sometidos a vibración,
adicionalmente, su propia masa
inercial logra que se amplifique
el efecto de estas señales.
Módulo de
acople
Línea 1
Línea 2
Línea 3
Línea 4
SE-SR50-Z4:
Tarjeta procesadora.
Módulo de control
atmosférico
Sensor externo
Sensor empotrable
Módulo de
Finalización
SERIR
Ins Menú

5. Esp Ing Menú
FUNCIONAMIENTO
→ Los sensores se suministran en líneas pre-cableadas en dos versiones:
1. Tipo externos : Ubicados en la parte central de cada panel del vallado
2. Tipo empotrados : A instalarse en el interior de los postes del vallado.
→ Cada sensor protege una porción de vallado, de 2 m aprox. siendo capaz de detectar intentos de
corte, trepado y de destrucción del mismo.
→ La tarjeta permite realizar ajustes independientes de la sensibilidad y de los modos de activación
para conseguir que el sistema alcance su
máximo rendimiento en cada instalación.
→ El detector de control atmosférico SE-
ATM, permite que el sistema pueda
operar aún bajo condiciones de granizo,
viento o tormentas, reconociendo la
anomalía para evitar las falsas alarmas.
SERIR

6. CP0
CP2
CP1
Panelde
Control
SERIR
Ejemplo de aplicación
Sensores y cableado Cant. Referencia.
Cada Sensor cubre 2m. aprox, para una distancia total de 50m.
• Sensor piezo-dinámico pre-cableado 200 A03-ASR2
• Cable conductor x CSSR27
• Bridas de fijación, certificado U.V. 16 FPM100
• Módulos de Acople y finalización 16 CT30100ST
• Resina en Poliuretano 8 3MP100
Menú
2 Bridas, 2 Módulos (Acople/finalización) y 1 Resina en poliuretanoCantidad necesaria para interconectar cada zona con su pánel8 Zonas con 25 sensores en cada una.
Esp Ing

7. SERIR
Ejemplo de aplicación
Paneles de conexión CP1 y CP2 Cant. Referencia.
Paneles concentradores de señales, conformados por:
• Gabinete IP54 en poliéster 2 AP
• Tarjeta de proceso para 4 zonas 2 SC-SR50-Z4
• Fuente de poder estabilizada 2 SC-DN-DEAPW
• Repetidor 2 SC-DN-HTRPT
• Tarjeta de I/O auxiliar (Puerta) 1 SC-DN-IOCP0
Panelde
Control
Menú
CP2
CP1
Esp Ing

8. CP2
CP1
Panelde
Control
CP0
Menú
SERIR
Ejemplo de aplicación
Panel de conexión CP0 Cant. Referencia.
Panel de control de red, conformado por:
• Gabinete IP54 en poliéster 1 AP
• Controlador de red DEA 1 SC-DN-CTRL
• Fuente de poder estabilizada 1 SC-DN-DEAPW
• Repetidor 1 SC-DN-HTRPT
• Tarjeta de expansión (16 relés) 1 SC-DN-IO
Esp Ing

9. Armario
Periférico
Perímetro
Armario
Centralización
Topología en anillo
CP2
CP1
CP0
SERIR
Panel de gerencia del sistema
Equipos y software de gestión del sistema de seguridad
Panelde
Control
MenúEsp Ing

10. Sensores de detección
Anti-intrusión, para
vallas de metal rígidas
TORSUS
TORSUS
http : Menú

11. PRINCIPIO
Sistema electrónico para
vallas de metal rígido.
Basado en detectores tipo
torsión, se ubican en la base
de los postes donde detecta
cualquier deformación y
movimiento de la estructura
indicando mediante señales
cualquier intento de trepado o
rotura del mismo.
SE-TORSUS -MCP:
Tarjeta procesadora
Línea1
Línea2
Línea3
Línea4
Módulo de
Acople
Módulo de
finalización
Sensor Torsus
TORSUS
Ins Menú

12. Esp Ing Menú
FUNCIONAMIENTO
→ Los sensores, se instalan en la base de los postes de soporte de la valla a lo largo del perímetro
que será protegido.
→ Las señales generadas por los sensores son independientes y mediante algoritmos discrimina
los movimientos de la estructura generados por disturbios de carácter ambiental de los
provocados por intento de intrusión.
→ El sistema utiliza zonas de alarma de 50 metros para identificar en forma precisa el sector en
alarma.
→ Siendo componentes electrónicos pasivos
no son susceptibles a daños y no
requieren mantenimiento.
→ Los circuitos de sensores se conectan a la
tarjeta procesadora con capacidad para 4
lazos y de ahí se lleva la señal al panel de
control vía RS 232.
TORSUS

13. TORSUS
Ejemplo de aplicación
Sensores y cableado Cant. Referencia.
Cada Sensor cubre 2m. aprox, para una distancia total de 50m.
CP0
CP2
Panelde
Control
CP1
Menú
2 Bridas, 2 Módulos (Acople/finalización) y 1 Resina en poliuretanoCantidad necesaria para interconectar cada zona con su pánel8 Zonas con 25 sensores en cada una.
• Sensor piezo-cerámico pre-cableado 200 ST01
• Cable conductor x CSSR27
• Bridas de fijación, certificado U.V. 16 FPM186
• Módulos de Acople y finalización 16 CT30100ST
• Resina en Poliuretano 8 RMP100
Esp Ing

14. CP0
Panelde
Control
CP1
Menú
TORSUS
Ejemplo de aplicación
Paneles de conexión CP1 y CP2 Cant. Referencia.
Paneles concentradores de señales, conformados por:
• Gabinete IP54 en poliéster 2 AP
• Tarjeta de proceso para 4 zonas 2 SE-TORSUS-MCP
• Fuente de poder estabilizada 2 DNDEAPOWER
• Repetidor 2 DNHTREPEATER
• Tarjeta de I/O auxiliar (Puerta) 1 DNIO
CP2
Esp Ing

15. CP2
Panelde
Control
CP1
Menú
CP0
TORSUS
Ejemplo de aplicación
Panel de conexión CP0 Cant. Referencia.
Panel de control de red, conformado por:
• Gabinete IP54 en poliéster 1 AP
• Controlador de red DEA 1 DNCONTROLLER
• Fuente de poder estabilizada 1 DNDEAPOWER
• Repetidor 1 DNHTREPEATER
• Tarjeta de expansión (16 relés) 1 DNIO
Esp Ing

16. Menú
Panelde
Control
CP0
CP2
CP1
TORSUS
Panel de gerencia del sistema
Equipos y software de gestión del sistema de seguridad
Armario
Periférico
Perímetro
Armario
Centralización
Topología Híbrida
Esp Ing

17. Sensores de detección
Anti-intrusión del tipo
enterrado.
SISMA CP
SISMA CP
http : Menú

18. Ins Menú

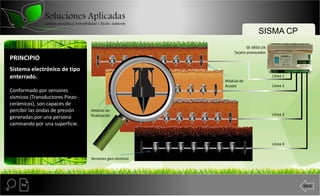

PRINCIPIO
Sistema electrónico de tipo
enterrado.
Conformado por sensores
sísmicos (Transductores Piezo-
cerámicos), son capaces de
percibir las ondas de presión
generadas por una persona
caminando por una superficie.
SE-SR50-Z4:
Tarjeta procesador.
Línea 1
Módulo de
Acople
Módulo de
finalización
Línea 2
Línea 3
Línea 4
Sensores geo-sísmicos
SISMA CP

19. Esp Ing Menú
FUNCIONAMIENTO
→ Los sensores operan a 60 cm. de profundidad en un entorno insensible a las condiciones climáticas
y perfectamente compatible con trabajos de jardinería.
→ Las señales generadas por las líneas de sensores se amplifican y procesan mediante avanzadas
placas electrónicas capaces de reconocer diferentes tipos de intrusión y discriminar los ruidos
medio ambientales.
→ La memoria digital del sistema almacena todos los acontecimientos detectados, proporcionando
información precisa acerca de las causas que
Los han originado.
→ El sensor geo-sísmico SG-01 es un
componente pasivo, ya que no precisa de
alimentación ni contiene elementos
electrónicos activos.
→ Los fenómenos meteorológicos sólo afectan
los primeros centímetros de superficie y no
alcanzan los 60cm. de profundidad.
SISMA CP

20. CP0
Panelde
Control
CP2
CP1
Cada Sensor cubre 90cm. aprox, para una distancia totalde 45 m.
Menú
SISMA CP
Ejemplo de aplicación
Sensores y cableado Cant. Referencia.
2 Bridas, 2 Módulos (Acople/finalización) y 1 Resina en poliuretanoCantidad necesaria para interconectar cada zona con su pánel8 Zonas con 25 sensores en cada una.
• Sensor geo-sísmico pre-cableado 200 SG01
• Cable conductor x CSST6AB
• Módulos de Acople de línea 16 CT30100CP
• Módulos de finalización de línea 16 CT30100CPT
• Resina en Poliuretano 8 3MP230
Esp Ing

21. CP0
Panelde
Control
Menú
CP0
Panelde
Control
SISMA CP
Ejemplo de aplicación
Paneles de conexión CP1 y CP2 Cant. Referencia.
Paneles concentradores de señales, conformados por:
• Gabinete IP54 en poliéster 2 AP
• Tarjeta de proceso para 4 zonas 2 SE-SISMACP-MZ4
• Fuente de poder estabilizada 2 DNDEAPOWER
• Repetidor 2 DNHTREPEATER
• Tarjeta de I/O auxiliar 1 DNIO
CP1
CP2
Esp Ing

22. Panelde
Control
CP2
CP1CP1
CP2
CP0
Menú
SISMA CP
Ejemplo de aplicación
Panel de conexión CP0 Cant. Referencia.
Panel de control de red, conformado por:
• Gabinete IP54 en poliéster 1 AP
• Controlador de red DEA 1 DNCONTROLLER
• Fuente de poder estabilizada 1 DNDEAPOWER
• Repetidor 1 DNHTREPEATER
• Tarjeta de expansión (16 relés) 1 DNER
Esp Ing

23. Menú
Armario
Periférico
Perímetro
Armario
Centralización
Topología en
Estrella
SISMA CP
Panel de gerencia del sistema
Equipos y software de gestión del sistema de seguridad
CP0
CP2
CP1
Panelde
Control
Esp Ing

24. Sensores de detección
Anti-intrusión, para
pavimentaciones
SISMA CA
SISMA CA
http : Menú

25. Ins Menú
PRINCIPIO
Sistema electrónico para
pavimentaciones.
Es un sensor monolítico de
presión fabricado de material
plástico, diseñado para resistir
altas presiones mecánicas.
(incluso colocándolo a 10 cm de
profundidad en el hormigón).
Su núcleo es un transductor
piezo-cerámico, sellado y
protegido contra filtraciones de
agua y agentes corrosivos.
SCA CONTROLLER
Tarjeta procesador.
Módulo de finalización
Pavimento
Hormigón
Membrana
elastomérica
Sensor SP2
Hormigón
CA4 Sensor piezo-
cerámico 1 m²
CA6 Sensor piezo-
cerámico 1,5 m²
CA8 Sensor piezo-
cerámico 2 m²
CA12 Sensor piezo-
cerámico 3 m²
CA16 Sensor piezo-
cerámico 4 m²
SISMA CA

26. FUNCIONAMIENTO
→ El SISMA CA A es un sistema exclusivo de detección para pavimento ubicado en la base de
hormigón del mismo; creando un área completamente invisible pero capaz de detectar la
presencia de una persona. Normalmente se instala en los frontales de edificios o a lo largo de
caminos o carreteras.
→ Los detectores se suministran en módulos pre-cableados lo que facilitan una rápida instalación
y se suministran en diferentes composiciones de detección desde 1 a 4m2.
→ El SP-02 tiene una vida casi ilimitada de
operatividad y no necesita ser sustituido. No
contiene elementos electrónicos activos lo
que elimina cualquier posibilidad de avería
ni emite radiaciones electromagnéticas.
→ Por encima de todas las características, el
SP-01 no precisa mantenimiento y ello
permite que pueda funcionar durante
mucho tiempo alojado en el hormigón.
SISMA CA
Esp Ing Menú

27. La distanciaentre sensoresdeberá ser 50 cm y con 4se cubre 1 m2
Menú
CP1
Panelde
Control
CP0
CP2
SISMA CA
Ejemplo de aplicación
Sensores y cableado Cant. Referencia.
2 Módulos (Acople/finalización) y 1 Resina en poliuretanoCantidad necesaria para interconectar cada zona con su pánel8 Zonas con 8 sensores en cada una.
• Sensor geo-sísmico pre-cableado 64 CA4N
• Cable conductor x CSSC6AB
• Módulos de Acople de línea 8 CT40100CA
• Módulos de finalización de línea 8 CT40100CAT
• Resina en Poliuretano 4 RP100
Esp Ing

28. Panelde
Control
CP0
CP1
CP2
SISMA CA
Ejemplo de aplicación
Paneles de conexión CP1 y CP2 Cant. Referencia.
Paneles concentradores de señales, conformados por:
• Tarjeta de interfase por zona 8 SCAPU
• Tarjeta de control de gestión por panel 2 SCACONTROLLER
• Repetidor 2 DNHTREPEATER
• Fuente de poder estabilizada 2 DNDEAPOWER
• Tarjeta de expansión de 8 salidas 2 ERMCP
MenúEsp Ing

29. CP1
Panelde
Control
CP2
Menú
SISMA CA
Ejemplo de aplicación
Panel de conexión CP0 Cant. Referencia.
Panel de control de red, conformado por:
• Gabinete IP54 en poliéster 1 AP
• Controlador de red DEA 1 DNCONTROLLER
• Fuente de poder estabilizada 1 DNDEAPOWER
• Repetidor 1 DNHTREPEATER
• Tarjeta de expansión (16 relés) 1 ERMCPCP0
Esp Ing

30. CP1
CP0
CP2
Panelde
Control
Menú
SISMA CA
Panel de gerencia del sistema
Equipos y software de gestión del sistema de seguridad
Armario
Periférico
Perímetro
Conexión Ethernet
LAN / WAN
Ethernet
Esp Ing

31. Menú
Sensores de detección
Anti-intrusión, para
interiores
A03 SPC/SPR
A03 SPC/SPR
http :

32. Menú
PRINCIPIO
Detectores piezo-dinámicos
y piezo-cerámicos para
protección de instalaciones
interiores.
Los sensores generan una
respuesta eléctrica consecuente
con las vibraciones percibidas y
en algunos casos su sensibilidad
se amplifica mecánicamente
mediante la inclusión de una
masa inercial.
A03 SPC/SPR
Sensor A03B para interiores
Central
de Alarma
Sensor A03 para cristales.
Sensor A03AS para paredes.
Sensor A03GR para rejillas.
Salida
a Relé
Salida
a Relé
Salida
a Relé
Salida
a Relé
Tarjeta
concentradora

33. FUNCIONAMIENTO
→ Los detectores SERIE A03 perciben las vibraciones producidas por impactos o movimientos de
la estructura a la cual están han sido adheridos, como aquellos producidos por tentativa de
intrusión forzosa o ruptura, algunas versiones incluyen un contacto magnético para detección
de apertura. Las redes conformadas por estos sensores se conectan a tarjetas concentradoras
de señales que permiten comunicarse a un sistema de alarma central.
→ Los detectores SPC/SPR cuentan con las mismas características de la serie A03 per la diferencia
radica en que en su propia estructura está incluida la electrónica de control, lo que evita la
utilización de tarjetas adicionales.
Menú
A03 SPC/SPR
→ La versión SPC/SPR esta conformada por
sensores piezo-cerámicos y piezo-dinámicos,
→ Algunos sistemas adicionales han sido
incluidos como el filtro anti-dilatación,
alarmas por intento de manipulación,
dispositivos anti-remoción y conteo de
eventos.
Ita.

34. A03 SPC/SPR
Ejemplo de aplicación
Sensores y cableado Cant. Referencia.
Fuertemente protegido, apto para ambientes industriales .Ampliamente selectivo ante disturbios de carácter ambiental.Protección antimanipulación y posibilidad de regular la sensibilidadProtección antiremoción y posibilidad de regular la sensibilidadProtección anti-remoción, apertura, ruptura e intento de irrupción.
Menú
• Sensor piezo-dinámico para marcos + apertura 2 A03BMASC
• Sensor piezo-dinámico para marcos 2 A03BAS
• Sensor piezo-dinámico para armarios y paredes 2 A03AS
• Sensor piezo-cerámico para rejas metálicas 2 A03GR
• Sensor piezo-cerámico para cristales 2 A03
CP1
Ita.

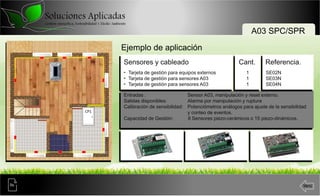

35. Menú
A03 SPC/SPR
Ejemplo de aplicación
Sensores y cableado Cant. Referencia.
• Tarjeta de gestión para equipos externos 1 SE02N
• Tarjeta de gestión para sensores A03 1 SE03N
• Tarjeta de gestión para sensores A03 1 SE04N
CP1
Entradas : Sensor A03, manipulación, Reset y conteo esporádico
Salidas disponibles: Alarma por apertura, manipulación y ruptura
Calibración de sensibilidad: Vibración continua, impacto leve e irrupción
Funciones programables: Vibración continua, timbre, conteo/eventos, filtro
antidilatación y tiempo/espera
Capacidad de Gestión: 8 Sensores piezo-cerámicos o 15 piezo-dinámicos.
Entradas : Sensor A03, manipulación y Reset externo.
Salidas disponibles: Alarma por manipulación y ruptura.
Calibración de sensibilidad: Vibración continua, impacto leve e irrupción.
Funciones programables: Vibración continua, timbre, conteo/eventos y
tiempo/espera.
Capacidad de Gestión: 8 Sensores piezo-cerámicos o 15 piezo-dinámicos.
Entradas : Sensor A03, manipulación y reset externo.
Salidas disponibles: Alarma por manipulación y ruptura
Calibración de sensibilidad: Potenciómetros análogos para ajuste de la sensibilidad
y conteo de eventos.
Capacidad de Gestión: 8 Sensores piezo-cerámicos o 15 piezo-dinámicos.
Ita.

36. CP1
Menú
A03 SPC/SPR
Ejemplo de aplicación
Sensores y cableado Cant. Referencia.
Sensibilidad configurable y alarmas por manipulación y remoción.Permite calibración de la sensibilidad en generalPermite calibración de la sensibilidad por ruptura, irrupción y dilatación.
• Sensor piezo-dinámico/marcos (Antiremoción) 1 SPC01
• Sensor piezo-dinámico/marcos (Antiapertura) 1 SPC01 M
• Sensor piezo-dinámico/marcos. 1 SPC02
• Sensor piezo-dinámico/cristales 1 SPC03
• Sensor piezo-dinámico Comunic,/Radio 4 SPR03
Ita.

37. Red de Comunicaciónes y
Sistema de Supervisión
DEA NET/MAP
DEA NET
& DEA MAP
Menúhttp :

38. Menú
PRINCIPIO
DEA NET Comunica lugares
desde cualquier ubicación y
diferentes grados de
complejidad.
DEA MAP es el software de
supervisión que integra el
sistema de intrusión perimetral
y el sistema de CCTV,
permitiendo visualizar
gráficamente el área protegida.
DEA NET/MAP
TORSUS
MCP
REPETIDOR
ETHERNET
SISMA CP MCA REPETIDOR
ETHERNET
SISMA CA
MCP
REPETIDOR
ETHERNET
NET
I/O
REPETIDOR
ETHERNET
DNER REPETIDOR
ETHERNET
SERIR
MCP
REPETIDOR
ETHERNET
CONTROL DEA
NET
BUS DEA NET
LAN/WAN
BUS DEA NET
BUS DEA NET
BUS DEA NET
BUS DEA NET
BUS DEA NET
LINEA DE SENSORES
CONCENTRADORES
LINEA DE SENSORES
LINEA DE SENSORES
LINEA DE SENSORES
CONCENTRADORES
Máx. 1 kM
Máx. 2 kM
Modem
PC Remoto
Servidor Local Gestión ador
NET MAP

39. FUNCIONAMIENTO
→ El control, recibe las señales de las unidades de análisis ubicadas en la periferia. Incluyendo la adquisición de señales de terceros,
permitiendo la centralización y gestión de toda la red de seguridad desde una única plataforma.
→ El sistema DEA NET consiste en una red de comunicacion bidireccional, empleada para centralizar la señalizacion de alarmas y la
gestión remota del esquema de seguridad.
Menú
DEA NET/MAP
→ El software suministrado permite la calibracion y
programacion de todas las tarjetas electronicas
conectadas a la red, verificar el estado de las entradas y
salidas, visualizar en tiempo real las señales
provenientes de los sensores y capturar los eventos de
alarma. TCP/IPM
→ DN Manager es una tarjeta que permite el envio y la
recepcion de las senales desde la red DEA NET con un
protocolo abierto y no criptado.
NET MAP

40. Armario
Periférico
Perímetro
Armario
Centralización
Topología Distribuida
Armario
Periférico
Perímetro
Armario
Centralización
Topología en Estrella
Armario
Periférico
Perímetro
Armario
Centralización
Topología Híbrida
Armario
Periférico
Perímetro
Conexión Ethernet
LAN / WAN
Ethernet
Intranet
WAN
Intranet
LAN
Intranet
LAN
Conexión Internet Multi-
Sitio
TOPOLOGIAS DISPONIBLES
Menú
DEA NET/MAP
NET MAP

41. GRACIAS POR SU
ATENCION
Menú
DEA SECURITY
