El documento describe los diferentes tipos de fuentes de poder para computadoras, incluyendo fuentes AT y ATX. Explica las características de cada una, como su encendido, conectores y voltajes. También detalla cómo funciona el paso de corriente eléctrica a través de la fuente y los métodos para comprobar su correcto funcionamiento.

1. Tipos de fuente
de poder de un
computador
Universidad Central del Ecuador
FACULTAD DE FILOSOFÍA, LETRAS Y CIENCIAS DE LA EDUCACIÓN
PEDAGOGÍA EN LAS CIENCIAS EXPERIMENTALES DE LA INFORMÁTICA
Integrantes:
Karen Troya
Kevin Criollo
Nathalia Olmedo
José Ortega
Nathalia Pérez
Jefferson Pilco
Juan Pablo Simbaña
Mantenimiento de
computadoras
To "A"

2. ACTIVIDADES A
DESARROLLAR
REALICE UNA PRESENTACIÓN SOBRE LOS TIPOS DE FUENTE DE
PODER DE UN COMPUTADOR
EXPLIQUE LA DIFERENCIA DE CADA FUENTE AT-ATX
CÓMO SE COMPRUEBA SU FUNCIONAMIENTO
CÓMO FUNCIONA EL PASO DE CORRIENTE

3. COLORES Y CABLES DE LA
FUENTE DE ENERGÍA AT
FUENTE DE PODER AT
Los conectores tipo Molex y tipo Berg son
aquellos que se utilizan en periféricos que
necesitan más consumo de energía, tales
como: discos duros, unidades ópticas,
disqueras, cada conector posee 4 líneas de
alimentación.
La correcta conexión de la fuente AT a
la placa madre es a través de 6 líneas de
alimentación, las cuales deben ir
enchufadas de modo que los cables
negros queden unidos en el centro.
TIPOS DE FUENTES DE PODER
CARACTERÍSTICAS
IMAGEN DE ILUSTRACION
Es de encendido mecánico,
tiene un interruptor que al
oprimirse cambia de posición y
este no vuelve a su estado
inicial hasta no ser presionado
nuevamente.
Es una fuente ahorradora
Es segura ya que al encenderse
se interrumpe la electricidad
dentro de los circuitos.

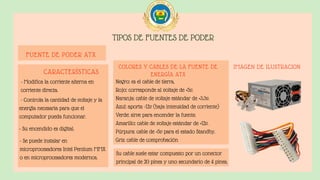

4. TIPOS DE FUENTES DE PODER
FUENTE DE PODER ATX
CARACTERÍSTICAS
COLORES Y CABLES DE LA FUENTE DE
ENERGÍA ATX
IMAGEN DE ILUSTRACION
- Modifica la corriente alterna en
corriente directa.
- Controla la cantidad de voltaje y la
energía necesaria para que el
computador pueda funcionar.
- Su encendido es digital.
- Se puede instalar en
microprocesadores Intel Pentium MMX
o en microprocesadores modernos.
Su cable suele estar compuesto por un conector
principal de 20 pines y uno secundario de 4 pines.
Negro: es el cable de tierra,
Rojo: corresponde al voltaje de +5v.
Naranja: cable de voltaje estándar de +3.3v.
Azul: aporta -12v (baja intensidad de corriente)
Verde: sirve para encender la fuente.
Amarillo: cable de voltaje estándar de +12v.
Púrpura: cable de +5v para el estado Standby.
Gris: cable de comprobación

5. Diferencia de cada fuente AT-ATX
Fuente AT Fuente ATx
Se encendie por medio de una tecla
y la conexión es fija a una llave
Posee 6 pines y dos conectores
de alimentación
La confirmación de apagado es
por medio de un mensaje.
se enciende por medio de un
plsador producido por un contacto.
Su apagado es automático.
Posee 24 pimes y un solo
conector.
El micrprocesador no se integra
por un conector.
El conector es unicamente para
su microprocesador.
La energía apta a la fuente de
alimentación es inferior a los 250 vatios
Tiene una fuente de alimentación de más de
300 vatios a la energía de la fuente de
alimentación.

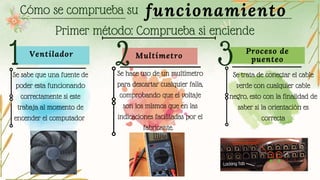

6. Cómo se comprueba su
2
1 3
funcionamiento
Ventilador
Primer método: Comprueba si enciende
Se sabe que una fuente de
poder esta funcionando
correctamente si este
trabaja al momento de
encender el computador
Multímetro
Se hace uso de un multímetro
para descartar cualquier falla,
comprobando que el voltaje
son los mismos que en las
indicaciones facilitadas por el
fabricante.
Proceso de
puenteo
Se trata de conectar el cable
verde con cualquier cable
negro, esto con la finalidad de
saber si la orientación es
correcta

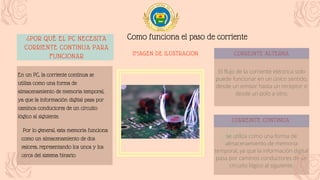

7. Teoría del color
El flujo de la corriente eléctrica solo
puede funcionar en un único sentido,
desde un emisor hasta un receptor o
desde un polo a otro.
se utiliza como una forma de
almacenamiento de memoria
temporal, ya que la información digital
pasa por caminos conductores de un
circuito lógico al siguiente.
CORREINTE ALTERNA
CORREINTE CONTINUA
IMAGEN DE ILUSTRACION
Como funciona el paso de corriente
¿POR QUÉ EL PC NECESITA
CORRIENTE CONTINUA PARA
FUNCIONAR
En un PC, la corriente continua se
utiliza como una forma de
almacenamiento de memoria temporal,
ya que la información digital pasa por
caminos conductores de un circuito
lógico al siguiente.
Por lo general, esta memoria funciona
como un almacenamiento de dos
valores, representando los unos y los
ceros del sistema binario

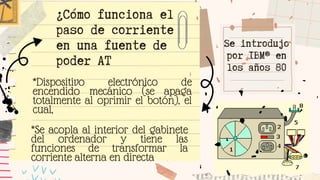

8. Se introdujo
por IBM® en
los años 80
*Dispositivo electrónico de
encendido mecánico (se apaga
totalmente al oprimir el botón), el
cual,
¿Cómo funciona el
paso de corriente
en una fuente de
poder AT
*Se acopla al interior del gabinete
del ordenador y tiene las
funciones de transformar la
corriente alterna en directa

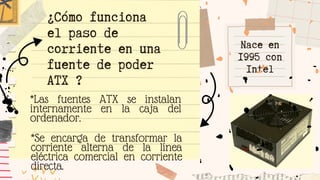

9. Nace en
1995 con
Intel
*Las fuentes ATX se instalan
internamente en la caja del
ordenador.
¿Cómo funciona
el paso de
corriente en una
fuente de poder
ATX ?
*Se encarga de transformar la
corriente alterna de la línea
eléctrica comercial en corriente
directa.

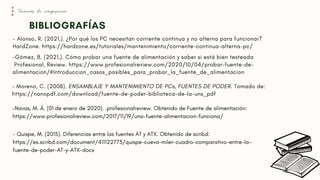

10. - Moreno, C. (2008). ENSAMBLAJE Y MANTENIMIENTO DE PCs, FUENTES DE PODER. Tomado de:
https://nanopdf.com/download/fuente-de-poder-biblioteca-de-la-uns_pdf
BIBLIOGRAFÍAS
Técnicas de composición
- Alonso, R. (2021,). ¿Por qué los PC necesitan corriente continua y no alterna para funcionar?
HardZone. https://hardzone.es/tutoriales/mantenimiento/corriente-continua-alterna-pc/
-Gómez, B. (2021,). Cómo probar una fuente de alimentación y saber si está bien testeada
Profesional, Review. https://www.profesionalreview.com/2020/10/04/probar-fuente-de-
alimentacion/#Introduccion_casos_posibles_para_probar_la_fuente_de_alimentacion
- Quispe, M. (2015). Diferencias entre las fuentes AT y ATX. Obtenido de scribd:
https://es.scribd.com/document/411122773/quispe-cueva-miler-cuadro-comparativo-entre-la-
fuente-de-poder-AT-y-ATX-docx
-Navas, M. Á. (01 de enero de 2020). .profesionalreview. Obtenido de Fuente de alimentación:
https://www.profesionalreview.com/2017/11/19/una-fuente-alimentacion-funciona/
