Fuentes de poder

FUENTE DE PODER
 Cuando se habla de fuente de poder, (o, en ocasiones, de fuente de
alimentación y fuente de energía), se hace referencia al sistema que otorga la
electricidad imprescindible para alimentar a equipos como ordenadores o
computadoras. Generalmente, en las PC de escritorio, la ya citada fuente de
poder se localiza en la parte posterior del gabinete y es complementada por un
ventilador que impide que el dispositivo se recaliente.
 La fuente de poder, por lo tanto, puede describirse como una fuente de tipo
eléctrico que logra transmitir corriente eléctrica por la generación de una
diferencia de potencial entre sus bornes. Se desarrolla en base a una fuente
ideal, un concepto contemplado por la teoría de circuitos que permite describir
y entender el comportamiento de las piezas electrónicas y los circuitos reales.
 La fuente de alimentación tiene el propósito de transformar la tensión alterna
de la red industrial en una tensión casi continua. Para lograrlo, aprovecha las
utilidades de un rectificador, de fusibles y de otros elementos que hacen posible
la recepción de la electricidad y permiten regularla, filtrarla y adaptarla a los
requerimientos específicos del equipo informático.

Tipos de fuentes de poder
 Tipos de fuentes de poder,
existen Fuente de
alimentación ATX, Fuente
digital, Fuente de encendido
digital, Fuentes de pulsador,
Fuentes de poder originales,
Fuentes de poder de imitación
y Fuentes de poder con
certificación
 Los tipos de fuentes de poder
se ajustan a los diferentes
tipos de diseños de gabinetes
para computadora, y de los
cuales se reconocen seis tipos,
los cuales estudiaremos por
separado en cuanto sus
características y utilidades.

 Fuente de poder ATX y AT.- La siglas significan Tecnología Avanzada Extendida. Y también se le
conoce con otros nombres como:
 Fuente de alimentación ATX,
 Fuente digital,
 Fuente de encendido digital,
 Fuentes de pulsador
 Es importante resaltar que estos tipos de fuentes de poder, llegaron en sustitución a las fuentes de
poder AT. Características sobresalientes:
 Fuente de alimentación ATX: Estos tipos de fuentes de poder, su forma de encender es por
pulsador, para que así el equipo retorna a su estado que inicio, pero también hizo su principal
objetivo que es de encendido o apagado seguro para toda la computadora.
 Actualmente la mayoría de los tipos de fuentes de poder incluyen apagador integrado, para que se
apague totalmente la computadora. Ya que a pesar que la pc se apague desde el monitor y no de
apaga con el interruptor o apagador, sigue enviando corriente eléctrica. De está forma ahorramos
energía y evitamos exponer la pc contra descargas.
TIPOS DE FUENTES DE PODER

 Fuente digital: Estos tipos de fuentes de poder, son creados para la misma
finalidad, de enviar carga eléctrica a todo el sistema que comprende la
computadora, solo que este dispositivo cuenta con una pequeña ventana
donde aparecen números que marcan puntualmente la cantidad de carga
que se esta enviando, o bien de regular la cantidad que se deba enviar.
 Fuente de encendido digital: Estos tipos de fuentes de poder, tienen un
botón que se pulsa, se puede programar que se apague usando un programa
previamente instalado en la computadora; así el usuario no se preocupa por
apagar, puede lograrlo en determinado tiempo si así lo necesita.
 Fuente de pulsador: Son de lo tipos de fuentes de poder que actualmente ya
vienen integrado en las computadoras, posee un botón pulsador para que se
pueda encender la computadora. De esta manera se resguarda y se previene
de sobrecargas eléctricas. Debido a que antes aunque el usuario apagará la
computadora, si quedaba conectada al regulador de corriente, siempre
pasaba corriente eléctrica al equipo, con estos tipos de fuentes de poder, se
puede mantener conectada al toma-corriente, pero con el pulsador se evita el
paso de electricidad.

PARTES INTERNAS Y EXTERNAS DE UNA
FUENTE DE PODER
 PARTES EXTERNAS DE UNA FUENTE DE PODER
 Internamente cuenta con una serie de circuitos encargados de transformar la
electricidad para que esta sea suministrada de manera correcta a los dispositivos.
Externamente consta de los siguientes elementos:
 1.- Ventilador: expulsa el aire caliente del interior de la fuente y del gabinete, para
mantener frescos los circuitos.
 2.- Conector de alimentación: recibe el cable de corriente desde el enchufe doméstico.
 3.- Selector de voltaje: permite seleccionar el voltaje americano de 127V ó el europeo
de 240V.
 4.- Conector de suministro: permite alimentar cierto tipo de monitores CRT.
 5.- Conector AT o ATX: alimenta de electricidad a la tarjeta principal.
 6.- Conector de 4 terminales IDE: utilizado para alimentar los discos duros y las
unidades ópticas.
 7.- Conector de 4 terminales FD: alimenta las disqueteras.
 8.- Interruptor manual: permite encender la fuente de manera mecánica.
 Partes y funciones externas de la fuente de AT o ATX.

 PARTES INTERNAS DE
UNA FUENTE DE PODER
 En la imagen se aprecia una fuente de poder
ATX destapada pudiéndose identificar
fácilmente el transformador de conmutación
así como los transistores de potencia
(conmutadores) los cuales se caracterizan por
estar acoplados a un disipador de aluminio,
también son claramente visibles los
capacitares de filtrado notorios por su gran
tamaño (en la parte izquierda parcialmente
cubiertos por el disipador). Vemos también el
ventilador, en este caso es uno de 8
centímetros de diámetro. El conjunto de
cables “amarrados” son los que llevan los
voltajes de salida hacia el computador. Los
cables negros corresponden a 0 volts, los
naranjos a 3.3 volts, los rojos a 5 volts y los
amarillos a 12 volts. El cable verde (aunque se
ve mas bien azul en la foto) es el cable de
control del sistema “soft-power”.

COMPONENTES DE UNA FUENTE DE PODER
 Componentes de una fuente de alimentación:
 La función de una fuente de alimentación es convertir la tensión alterna en una
tensión continua y lo mas estable posible, para ello se usan los siguientes
componentes: 1.- Transformador de entrada; 2.- Rectificador a diodos; 3.- Filtro
para el rizado; 4.- Regulador (o estabilizador) lineal. este último no es
imprescindible.

FUNCIONAMIENTO DE UNA FUENTE DE
PODER
 La fuente de poder es la encargada de suministrar energía a todos los dispositivos internos de la
computadora e inclusive, a algunos externos (como el teclado o el mouse). Actualmente existen dos
tecnologías en fuentes de poder, las cuales definen las características de cada una: AT y ATX.
Básicamente, son el mismo circuito, pero en la fuente ATX tenemos una etapa de control más
complicada, además de tener otras tensiones de salida y señales que no se tenía en las fuentes AT. La
fuente de poder es un componente fundamental en una PC, ya que suministra la energía eléctrica a
cada uno de los componentes del sistema. La función básica de la fuente de poder consiste en
convertir el tipo de energía disponible en la toma de corriente de pared a aquellos que sea utilizable
por los circuitos de la computadora. La fuente de poder además de generar –5v y -12v estos voltajes
casi no se usa para nada. Estos voltajes negativos, se requieren por compatibilidad de sistemas
modernos. Los voltajes –5v y –12v son suministrados a la tarjeta madre por la fuente de poder. La
señal –5v se dirigen al bus ISA en el pin 25 y no se emplea en ninguna forma en la tarjeta madre.

ETAPAS DE FUNCIONAMIENTO
 En la siguiente lista se muestran las diferentes etapas por las que la
electricidad es transformada para alimentar los dispositivos de la
computadora.
 1.- Transformación: el voltaje de la línea doméstica se reduce de 127
Volts a aproximadamente 12 Volts ó 5 V. Utiliza un elemento
electrónico llamado bobina reductora.
 2.- Rectificación: se transforma el voltaje de corriente alterna en
voltaje de corriente directa, esto lo hace dejando pasar solo los
valores positivos de la onda (se genera corriente continua), por
medio de elementos electrónicos llamados diodos.
 3.- Filtrado: esta le da calidad a la corriente continua y suaviza el
voltaje, por medio de elementos electrónicos llamados capacitores.
 4.- Estabilización: el voltaje ya suavizado se le da la forma lineal que
utilizan los dispositivos. Se usa un elemento electrónico especial
llamado circuito integrado. Esta fase es la que entrega la energía
necesaria la computadora.

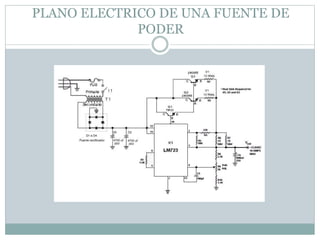

PLANO ELECTRICO DE UNA FUENTE DE
PODER

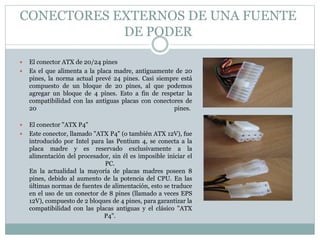

CONECTORES EXTERNOS DE UNA FUENTE
DE PODER
 El conector ATX de 20/24 pines
 Es el que alimenta a la placa madre, antiguamente de 20
pines, la norma actual prevé 24 pines. Casi siempre está
compuesto de un bloque de 20 pines, al que podemos
agregar un bloque de 4 pines. Esto a fin de respetar la
compatibilidad con las antiguas placas con conectores de
20 pines.
 El conector "ATX P4"
 Este conector, llamado "ATX P4" (o también ATX 12V), fue
introducido por Intel para las Pentium 4, se conecta a la
placa madre y es reservado exclusivamente a la
alimentación del procesador, sin él es imposible iniciar el
PC.
En la actualidad la mayoría de placas madres poseen 8
pines, debido al aumento de la potencia del CPU. En las
últimas normas de fuentes de alimentación, esto se traduce
en el uso de un conector de 8 pines (llamado a veces EPS
12V), compuesto de 2 bloques de 4 pines, para garantizar la
compatibilidad con las placas antiguas y el clásico "ATX
P4".

 El conector tipo “MOLEX”
 El mas clásico, aun presente en todos los PC, a veces
utilizado directamente en la placa madre (MSI), sirve
para conectar el disco duro y unidades de todo tipo
(lectora, grabadora). Algunas tarjetas graficas también
pueden necesitar este conector. Podemos encontrar sin
dificultad adaptadores molex/sata si es necesario. En
segundo plano, podemos ver un sobreviviente: el
conector necesario para un viejo lector de disquetes…
 El conector “SATA”
 Aparecido con la norma del mismo nombre, está presente
en todos los PC modernos, una fuente de alimentación de
calidad debe poseer 4 como mínimo. Básicamente sirve
para la alimentación de disco duros y grabadoras bajo la
norma SATA.
 El conector "PCI express" para tarjeta grafica
 La potencia de las tarjetas graficas no para de aumentar,
muchas de ellas necesitan en la actualidad una fuente de
alimentación directa del bloque principal (a veces incluso
dos). Es la función de este conector. Inicialmente de 6
pines, cada vez más los podemos encontrar de 8. Si
piensas comprar una tarjeta grafica potente, toma en
cuenta este punto: la alimentación deberá disponer al
menos de dos conectores PCI Express, al menos uno de
ellos de 6/8 pines como el de la foto:

 Si tu fuente de alimentación no dispone de conectores
de 8 pines, existen adaptadores de 6 a 8 pines:
 De igual modo existen adaptadores de molex a PCI
Express si no dispones de uno en tu fuente de
alimentación:
 Precaución
 Sin embargo, presta atención: El uso de estos adaptadores no es recomendado y además
supone que la fuente de alimentación es de buena calidad y sobre todo de una potencia
suficiente para poder alimentar una tarjeta grafica de última generación. Nada se compara a
una fuente de alimentación concebida desde un inicio y provista de los conectores adecuados. Si
tienes alguna, mejor devuelve la fuente de alimentación, ya que los riesgos que se puedan
correr con una fuente de mala calidad pueden ser considerables: puede ocasionar daños
irreparables al PC y a sus componentes, así como un riego de incendio en los casos más graves.
Mejor solicita consejos a un especialista.
 A prueba de errores
 Como lo habrás podido observar, todos estos
conectores disponen de un sistema a prueba de
errores. Por lo que nunca los fuerces, observa bien el
conector y fíjate si esta en el sentido correcto.
 Ejemplo del sistema a prueba de errores en primer
plano

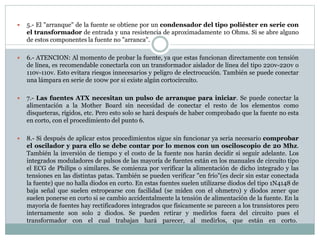

DETENCION DE FALLA Y REPARAACION EN
LA FUENTE DE PODER
 Elementos necesarios:
1.- Multímetro o "tester"
2.- Transformador 220V-220V o 110V-110V
3.- Lámpara serie 100w.
4.- Soldador o cautín aproximadamente de 40w.
5.- Estaño y demás elementos para desoldar y soldar
 1.- Si el fusible está quemado, antes de reemplazarlo por otro comenzar midiendo los diodos o el puente
rectificador. Los diodos conducen corriente en 1 solo sentido. Si al invertir las puntas del ohmetro
conducen en los dos sentidos es que están en corto y hay que reemplazarlos.
Nunca se debe soldar un alambre en lugar del fusible, esto puede producir que la fuente se deteriore aun
más.
 2.- Continuamos desoldando y midiendo los transistores de conmutación de entrada de línea.
La mayoría de ellos son NPN, al medirlos recordar las junturas de base-colector o base-emisor deben
conducir en 1 solo sentido, si marcan muy baja resistencia deben ser reemplazados.
En la mayoría de fuentes incluidas las ATX funcionan bien los del tipo BUT11.
 3.- Corroborar que los "filtros" o condensadores electrolíticos no estén defectuosos.
Visualmente se puede ver si derramaron aceite , si estallaron, o (con el ohmetro) si están en cortocircuito.
 4.- Existen 4 resistencias asociadas a los transistores de potencia que suelen deteriorarse, especialmente si
estos se ponen en corto. Los valores varían entre las distintas marcas pero se identifican pues 2 de ella se
conectan a las bases de dichos transistores y rondan en los 330k Ohms mientras que las otras dos son de
aproximadamente 2,2 Ohms y se conectan a los emisores de los transistores.

 5.- El "arranque" de la fuente se obtiene por un condensador del tipo poliéster en serie con
el transformador de entrada y una resistencia de aproximadamente 10 Ohms. Si se abre alguno
de estos componentes la fuente no "arranca".
 6.- ATENCION: Al momento de probar la fuente, ya que estas funcionan directamente con tensión
de línea, es recomendable conectarla con un transformador aislador de línea del tipo 220v-220v o
110v-110v. Esto evitara riesgos innecesarios y peligro de electrocución. También se puede conectar
una lámpara en serie de 100w por si existe algún cortocircuito.
 7.- Las fuentes ATX necesitan un pulso de arranque para iniciar. Se puede conectar la
alimentación a la Mother Board sin necesidad de conectar el resto de los elementos como
disqueteras, rígidos, etc. Pero esto solo se hará después de haber comprobado que la fuente no esta
en corto, con el procedimiento del punto 6.
 8.- Si después de aplicar estos procedimientos sigue sin funcionar ya seria necesario comprobar
el oscilador y para ello se debe contar por lo menos con un osciloscopio de 20 Mhz.
También la inversión de tiempo y el costo de la fuente nos harán decidir si seguir adelante. Los
integrados moduladores de pulsos de las mayoría de fuentes están en los manuales de circuito tipo
el ECG de Philips o similares. Se comienza por verificar la alimentación de dicho integrado y las
tensiones en las distintas patas. También se pueden verificar "en frío"(es decir sin estar conectada
la fuente) que no halla diodos en corto. En estas fuentes suelen utilizarse diodos del tipo 1N4148 de
baja señal que suelen estropearse con facilidad (se miden con el ohmetro) y diodos zener que
suelen ponerse en corto si se cambio accidentalmente la tensión de alimentación de la fuente. En la
mayoría de fuentes hay rectificadores integrados que físicamente se parecen a los transistores pero
internamente son solo 2 diodos. Se pueden retirar y medirlos fuera del circuito pues el
transformador con el cual trabajan hará parecer, al medirlos, que están en corto.

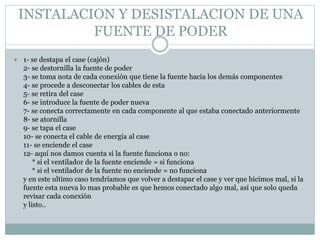

INSTALACION Y DESISTALACION DE UNA
FUENTE DE PODER
 1- se destapa el case (cajón)
2- se destornilla la fuente de poder
3- se toma nota de cada conexión que tiene la fuente hacia los demás componentes
4- se procede a desconectar los cables de esta
5- se retira del case
6- se introduce la fuente de poder nueva
7- se conecta correctamente en cada componente al que estaba conectado anteriormente
8- se atornilla
9- se tapa el case
10- se conecta el cable de energía al case
11- se enciende el case
12- aquí nos damos cuenta si la fuente funciona o no:
* si el ventilador de la fuente enciende = si funciona
* si el ventilador de la fuente no enciende = no funciona
y en este ultimo caso tendríamos que volver a destapar el case y ver que hicimos mal, si la
fuente esta nueva lo mas probable es que hemos conectado algo mal, así que solo queda
revisar cada conexión
y listo..

Fuentes de poder

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Fuentes de poder

Fuentes de poder
