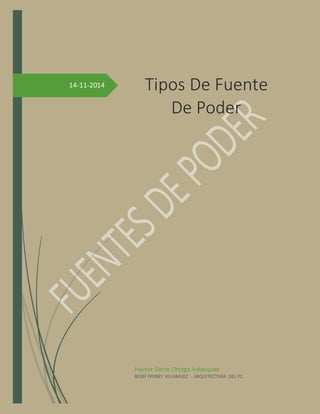

1. 14-11-2014
Tipos De Fuente
De Poder
Hector Dario Ortega Velasquez
BOBY FERNEY VILLAMUEZ - ARQUITECTURA DEL PC

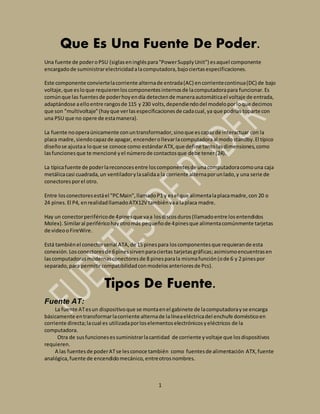

2. Que Es Una Fuente De Poder.
Una fuente de poder o PSU (siglas en inglés para "Power Supply Unit") es aquel componente
encargado de suministrar electricidad a la computadora, bajo ciertas especificaciones.
Este componente convierte la corriente alterna de entrada (AC) en corriente continua (DC) de bajo
voltaje, que es lo que requieren los componentes internos de la computadora para funcionar. Es
común que las fuentes de poder hoy en día detecten de manera automática el voltaje de entrada,
adaptándose a ello entre rangos de 115 y 230 volts, dependiendo del modelo por lo que decimos
que son "multivoltaje" (hay que ver las especificaciones de cada cual, ya que podrías toparte con
una PSU que no opere de esta manera).
La fuente no opera únicamente con un transformador, sino que es capaz de interactuar con la
placa madre, siendo capaz de apagar, encender o llevar la computadora al modo standby. El típico
diseño se ajusta a lo que se conoce como estándar ATX, que define tanto las dimensiones, como
las funciones que te mencioné y el número de contactos que debe tener (24).
La típica fuente de poder la reconoces entre los componentes de una computadora como una caja
metálica casi cuadrada, un ventilador y la salida a la corriente alterna por un lado, y una serie de
conectores por el otro.
Entre los conectores está el "PC Main", llamado P1 y es el que alimenta la placa madre, con 20 o
24 pines. El P4, en realidad llamado ATX12V también va a la placa madre.
Hay un conector periférico de 4 pines que va a los discos duros (llamado entre los entendidos
Molex). Similar al periférico hay otro más pequeño de 4 pines que alimenta comúnmente tarjetas
de video o FireWire.
Está también el conector serial ATA, de 15 pines para los componentes que requieran de esta
conexión. Los conectores de 6 pines sirven para ciertas tarjetas gráficas; asimismo encuentras en
las computadoras modernas conectores de 8 pines para la misma función (o de 6 y 2 pines por
separado, para permitir compatibilidad con modelos anteriores de Pcs).
Tipos De Fuente.
1
Fuente AT:
La fuente AT es un dispositivo que se monta en el gabinete de la computadora y se encarga
básicamente en transformar la corriente alterna de la línea eléctrica del enchufe doméstico en
corriente directa; la cual es utilizada por los elementos electrónicos y eléctricos de la
computadora.
Otra de sus funciones es suministrar la cantidad de corriente y voltaje que los dispositivos
requieren.
A las fuentes de poder AT se les conoce también como fuentes de alimentación ATX, fuente
analógica, fuente de encendido mecánico, entre otros nombres.

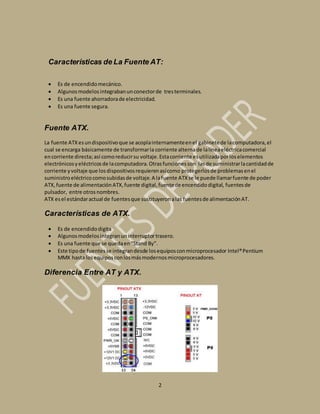

3. Características de La Fuente AT:
 Es de encendido mecánico.
 Algunos modelos integraban un conector de tres terminales.
 Es una fuente ahorradora de electricidad.
 Es una fuente segura.
2
Fuente ATX.
La fuente ATX es un dispositivo que se acopla internamente en el gabinete de la computadora, el
cual se encarga básicamente de transformar la corriente alterna de la línea eléctrica comercial
en corriente directa; así como reducir su voltaje. Esta corriente es utilizada por los elementos
electrónicos y eléctricos de la computadora. Otras funciones son las de suministrar la cantidad de
corriente y voltaje que los dispositivos requieren así como protegerlos de problemas en el
suministro eléctrico como subidas de voltaje. A la fuente ATX se le puede llamar fuente de poder
ATX, fuente de alimentación ATX, fuente digital, fuente de encendido digital, fuentes de
pulsador, entre otros nombres.
ATX es el estándar actual de fuentes que sustituyeron a las fuentes de alimentación AT.
Características de ATX.
 Es de encendido digita
 Algunos modelos integran un interruptor trasero.
 Es una fuente que se queda en “Stand By”.
 Este tipo de fuentes se integran desde los equipos con microprocesador Intel® Pentium
MMX hasta los equipos con los más modernos microprocesadores.
Diferencia Entre AT y ATX.

4. Fuentes AT Fuentes ATX
3
Tiene dos conectores de alimentación de la
fuente que son de 6 pines cada uno.
Tiene un conector de 24 pines para alimentar
la placa madre.
Se prende por una tecla, es decir, que el
contacto con una llave es de forma
permanente (no es un botón, sino un switch).
Se prende por un pulsador, es decir, que se
produce un contacto de un pulso y la fuente
se prende, a diferencia de la fuente AT.
No se apaga por software sino que en la
pantalla del monitor aparece el siguiente
mensaje: “Ahora puede apagar el equipo”. En
ese preciso punto la podemos apagar desde
el botón de la fuente.
Las fuentes ATX se apagan por software, es
decir, automáticamente. Una vez que
queremos apagar la computadora, cuando ya
finalizó el apagado, la fuente también lo hace
automáticamente, no desde un botón como si
lo hace la fuente AT.
La fuente AT no trae incorporado un conector
para la alimentación del microprocesador.
Estas fuentes, al ser más nuevas, traen
incorporadas un conector para el
microprocesador de un voltaje específico.
No traen un conector para alimentar el zócalo
PCI-EXPRESS (para las aceleradoras gráficas),
a diferencia de las ATX.
Las fuentes ATX traen un conector para poder
alimentar el zócalo PCI-EXPRESS y así poder
conectar las tarjetas de video u otros
dispositivos externos que queramos colocar
en nuestro ordenador.
Traen un conector de alimentación FLOPPY
para las disqueteras 3 ½ pulgadas.
Las fuentes ATX, al ser más nuevas, no traen
el conector de alimentación FLOPPY para las
disqueteras 3 ½ pulgadas.
Las fuentes AT no traen un conector de
220VAC hembra para poder enchufar un
dispositivo externo, y generalmente se coloca
el monitor.
Traen un conector hembra de 220VAC
incorporado en la fuente para poder conectar
un dispositivo externo de la computadora.
Foto:
Foto:

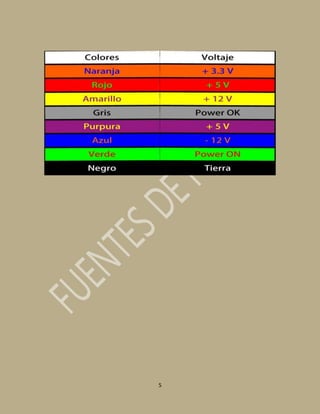

5. Tabla De Voltaje.
4
