Lopez rafael sig
- 1. SISTEMA DE INFORMACION GEOGRAFICA (SIG O GIS)

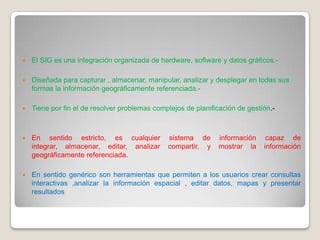

- 2. El SIG es una integración organizada de hardware, software y datos gráficos.- Diseñada para capturar , almacenar, manipular, analizar y desplegar en todas sus formas la información geográficamente referenciada.- Tiene por fin el de resolver problemas complejos de planificación de gestión.- En sentido estricto, es cualquier sistema de información capaz de integrar, almacenar, editar, analizar compartir, y mostrar la información geográficamente referenciada. En sentido genérico son herramientas que permiten a los usuarios crear consultas interactivas ,analizar la información espacial , editar datos, mapas y presentar resultados

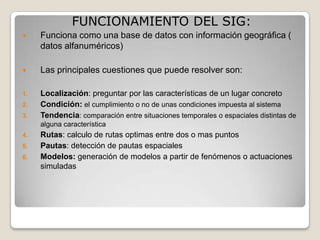

- 3. FUNCIONAMIENTO DEL SIG: Funciona como una base de datos con información geográfica ( datos alfanuméricos) Las principales cuestiones que puede resolver son: 1. Localización: preguntar por las características de un lugar concreto 2. Condición: el cumplimiento o no de unas condiciones impuesta al sistema 3. Tendencia: comparación entre situaciones temporales o espaciales distintas de alguna característica 4. Rutas: calculo de rutas optimas entre dos o mas puntos 5. Pautas: detección de pautas espaciales 6. Modelos: generación de modelos a partir de fenómenos o actuaciones simuladas

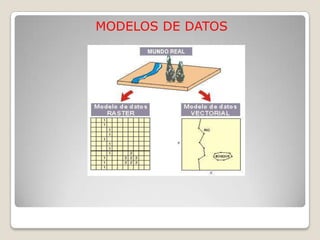

- 4.

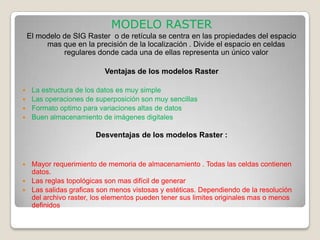

- 5. MODELO RASTER El modelo de SIG Raster o de retícula se centra en las propiedades del espacio mas que en la precisión de la localización . Divide el espacio en celdas regulares donde cada una de ellas representa un único valor Ventajas de los modelos Raster La estructura de los datos es muy simple Las operaciones de superposición son muy sencillas Formato optimo para variaciones altas de datos Buen almacenamiento de imágenes digitales Desventajas de los modelos Raster : Mayor requerimiento de memoria de almacenamiento . Todas las celdas contienen datos. Las reglas topológicas son mas difícil de generar Las salidas graficas son menos vistosas y estéticas. Dependiendo de la resolución del archivo raster, los elementos pueden tener sus limites originales mas o menos definidos

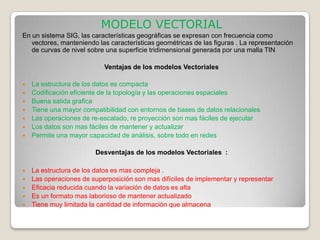

- 6. MODELO VECTORIAL En unsistema SIG, las características geográficas se expresan con frecuencia como vectores, manteniendo las características geométricas de las figuras . La representación de curvas de nivel sobre una superficie tridimensional generada por una malla TIN Ventajas de los modelos Vectoriales La estructura de los datos es compacta Codificación eficiente de la topología y las operaciones espaciales Buena salida grafica Tiene una mayor compatibilidad con entornos de bases de datos relacionales Las operaciones de re-escalado, re proyección son mas fáciles de ejecutar Los datos son mas fáciles de mantener y actualizar Permite una mayor capacidad de análisis, sobre todo en redes Desventajas de los modelos Vectoriales : La estructura de los datos es mas compleja . Las operaciones de superposición son mas difíciles de implementar y representar Eficacia reducida cuando la variación de datos es alta Es un formato mas laborioso de mantener actualizado Tiene muy limitada la cantidad de información que almacena

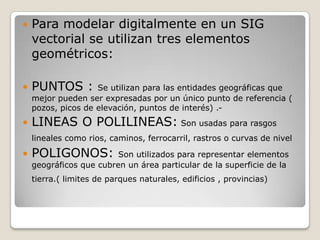

- 7. Para modelar digitalmente en un SIG vectorial se utilizan tres elementos geométricos: PUNTOS : Se utilizan para las entidades geográficas que mejor pueden ser expresadas por un único punto de referencia ( pozos, picos de elevación, puntos de interés) .- LINEAS O POLILINEAS: Son usadas para rasgos lineales como rios, caminos, ferrocarril, rastros o curvas de nivel POLIGONOS: Son utilizados para representar elementos geográficos que cubren un área particular de la superficie de la tierra.( limites de parques naturales, edificios , provincias)
