1. INSTITUTO TECNICO GONZALO SUAREZ RENDON
MODALIDAD DE SISTEMAS
LA BOARD
ALEJANDRO SILVA GALEANO
BETTY YOLANDA PUERTO CANO
TUNJA
2013

2. DEFINICION DE BOARD
 La placa base, también conocida como placa madre o tarjeta
madre (del inglés motherboard o mainboard) es una tarjeta de
circuito impreso a la que se conectan los componentes que
constituyen la computadora u ordenador. Es una parte
fundamental a la hora de armar una PC de escritorio o portátil.
Tiene instalados una serie de circuitos integrados, entre los que
se encuentra el circuito integrado auxiliar, que sirve como centro
de conexión entre el microprocesador, la memoria de acceso
aleatorio (RAM), las ranuras de expansión y otros dispositivos.

3. CARACTERISTICAS DE UNA BOARD

4. FUNCIONES DE LA BOARD
 Soportar todos los componentes restantes por medio de
zócalos donde van encajados: ( microprocesador, otras
placas como ser la de video, la de sonido, módem etc. )
de la computadora y controlarlos por medio de
microchips, capacitores y resistencias integrados a la
misma por eso se llama la tarjeta madre ( la mas
importante, la madre del resto del hardware).
 Soportar y controlar las memorias, unidades de
almacenamiento como los discos rígidos o duros.
También puertos y periféricos como el Mouse el
teclado, monitor etc.
 En definitiva, darle lugar y comandar al resto del hardware
para su funcionamiento.

5. PUENTE NORTE DE LA BOARD
El Northbridge (traducido como: "puente norte" en español)
era el circuito integrado más importante del conjunto de
chips (Chipset) que constituía el corazón de la placa base.
Recibía el nombre por situarse en la parte superior de las
placas base con formato ATX y por tanto no es un término
utilizado antes de la aparición de este formato para
computadoras de escritorio. También es conocido
como MCH (concentrador controlador de memoria) en
sistemas Intel y GMCH si incluye el controlador del sistema
gráfico.
Es el chip que controla las funciones de acceso desde y
hasta microprocesador, AGP o PCI-
Express, memoria RAM, vídeo integrado (dependiendo de la
placa) y Southbridge. Su función principal es la de controlar
el funcionamiento del bus del procesador, la memoria y el
puerto AGP o PCI-Express.

6. PUENTE SUR DE LA BOARD
El puente sur (en inglés southbridge) es un circuito integrado que
se encarga de coordinar los diferentes dispositivos de entrada y
salida y algunas otras funcionalidades de baja velocidad dentro de
la placa base. El puente sur no está conectado a la unidad central
de procesamiento, sino que se comunica con ella indirectamente a
través del puente norte.
Adicionalmente el southbridge puede incluir soporte
para Ethernet, RAID, USB y Codec de Audio. El southbridge
algunas veces incluye soporte para el teclado, el ratón y los puertos
seriales, sin embargo, aún en el 2007 las computadoras
personales gestionaban esos recursos por medio de otro
dispositivo conocido como Super I/O.

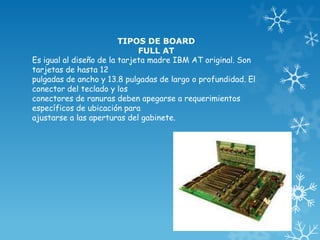

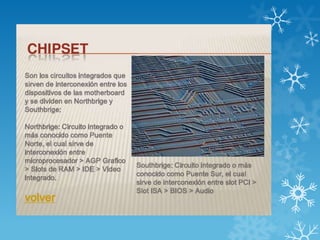

19. TIPOS DE BOARD
FULL AT
Es igual al diseño de la tarjeta madre IBM AT original. Son
tarjetas de hasta 12
pulgadas de ancho y 13.8 pulgadas de largo o profundidad. El
conector del teclado y los
conectores de ranuras deben apegarse a requerimientos
específicos de ubicación para
ajustarse a las aperturas del gabinete.

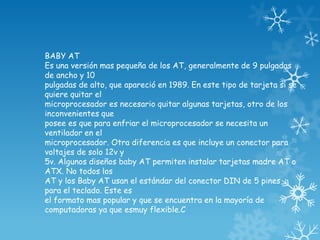

20. BABY AT
Es una versión mas pequeña de los AT, generalmente de 9 pulgadas de ancho y
10
pulgadas de alto, que apareció en 1989. En este tipo de tarjeta si se quiere
quitar el
microprocesador es necesario quitar algunas tarjetas, otro de los
inconvenientes que
posee es que para enfriar el microprocesador se necesita un ventilador en el
microprocesador. Otra diferencia es que incluye un conector para voltajes de
solo 12v y
5v. Algunos diseños baby AT permiten instalar tarjetas madre AT o ATX. No
todos los
AT y los Baby AT usan el estándar del conector DIN de 5 pines para el
teclado. Este es
el formato mas popular y que se encuentra en la mayoría de computadoras ya
que es
muy flexible.

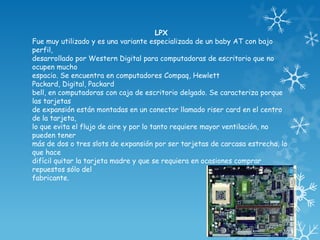

21. LPX
Fue muy utilizado y es una variante especializada de un baby AT con bajo
perfil,
desarrollado por Western Digital para computadoras de escritorio que no
ocupen mucho
espacio. Se encuentra en computadores Compaq, Hewlett
Packard, Digital, Packard
bell, en computadoras con caja de escritorio delgado. Se caracteriza porque
las tarjetas
de expansión están montadas en un conector llamado riser card en el centro
de la tarjeta,
lo que evita el flujo de aire y por lo tanto requiere mayor ventilación, no
pueden tener
más de dos o tres slots de expansión por ser tarjetas de carcasa estrecha, lo
que hace
difícil quitar la tarjeta madre y que se requiera en ocasiones comprar
repuestos sólo del
fabricante.

22. ATX
Aparece en 1996 es una reciente evolución en lo que a tarjetas madre se
refiere. Su
tamaño es generalmente 12 pulgadas de ancho y 9.6 pulgadas de alto, esto
permite
colocar 1 slot AGP, 2 PCI, 1 PCI o ISA y 3 slots ISA, también existe la
versión mini-
ATX que tiene un tamaño de pulgadas por 9.6 de largo lo que permite colocar
1 slot
AGP, 2 PCI, 1 PCI o ISA. Debido a que una ATX es esencialmente una baby
AT girada
90 grados, este giro permite actualizar fácilmente el microprocesador, sin
tener que
quitar ninguna tarjeta, el ventilador de la fuente de alimentación queda cerca
del
microprocesador y permite un mejor enfriamiento. Entre sus características
principales
se puede mencionar.

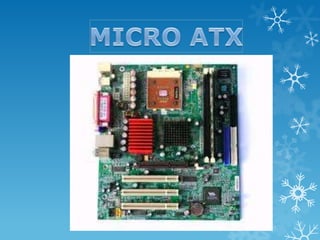

23. MICRO ATX
Este factor de forma fue desarrollado por la corporación de
Inter en el 1997. Las tarjetas
del sistema micro ATX poseen un tamaño reducido (9.6 pul x 9.6
pulg) en comparación
con las ATX tradicionales. Estas tarjetas del sistema pueden
sustituirse por una ATX
antigua puesto que son 100% compatibles. Representa un
estándar para las tarjetas del
sistema. Esta dirigida para el mercado de mediano a bajo.

24. FULL AT

25. BABY AT

26. LPX

27. NLX

28. ATX

29. MICRO ATX

30. ASSUS

31. INTEL

32. MSI

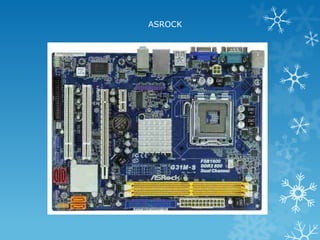

33. ASROCK

34. GIGABIT

35. DFI

36. Biostar

38. INTEL 845

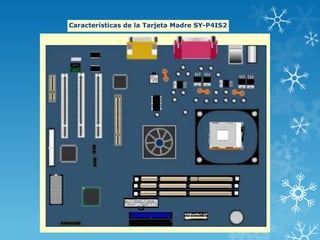

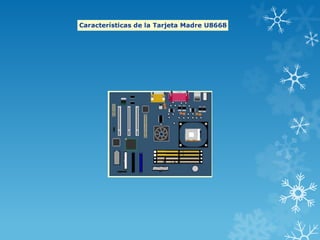

46. COMPONENTES DE LA PLACA
BASE

48. GRACIAS POR LA ATENCION
PRESTADA

52. · Cumplen estándares de anchura
· Agujeros para tornillos de
sujetación.
· Contiene conector DIM de 5
pines para teclado.
· Ranuras para tarjeta
· Tiene diferentes longitudes (mini
AT, micro AT, 2/3 Baby o 1/2 Baby).

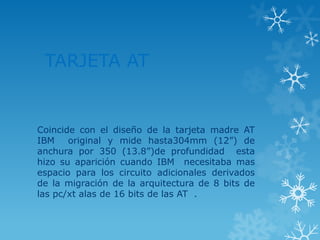

54. · Coincide con el diseño de la tarjeta madre
AT IBM original.
· Medía hasta 304mm (12``) de anchura por
350mm (13.8``) de profundidad
· IBM la redujo al tamaño de una XT en un
sistema llamado XT-286.
· Los conectores para teclado y de ranuras
eran los la AT normal.

56. · Factor de forma LPX y mini LPX es un
diseño parcialmente de propietario.
· Las ranuras de expansión están
montadas en una tarjeta vertical de bus
que se inserta a la tarjeta madre.
· La ubicación estándar de los conectores
de la parte trasera de la tarjeta.
· Tiene una fila de conectores para video
(VGA de 15 pines), un paralelo (25
pines), 2 puertos seriales (9 pines) y un
mini DIM tipo PS/2 para ratón y teclado.

58.  · Incluye un área de conectores ampliados en la
parte trasera, para que los cables de los conectores
internos van en la parte trasera del gabinete.
 · El procesador de los módulos de memoria tiene
nuevas posiciones, para que no interfiera con el bus
para la tarjeta de expansión.
 · El procesador y la memoria se ubican muy cerca
de la fuente de poder y del ventilador principal del
sistema.
 · Emplea un solo conector de suministro
electrónico, esto ayuda a reducir el costo de la
tarjeta.

60.  · Paso evolutivo del ATX para sistemas más pequeños y menos
costosos.
 · El tamaño máximo de la tarjeta micro ATX es de 244mm x 244mm (el
tamaño de la ATX es de 305mm x 244mm)
 · Presenta compatibilidad hacia otras con el factor de forma ATX y
puede ser empleado en gabinetes ATX de tamaño normal.

62.  · Es un factor de forma de bajo perfil diseñado para remplazar
al diseño LPX.
 · Permitir la integración completa de nuevas tecnologías más
recientes.
 · Puede sustituir su tarjeta NLX con cualquier otro fabricante.
 · Es posible quitar la fuente de poder o cualquier unidad de
disco sin tener que mover otras tarjetas del sistema.
 · Corrige estos problemas: tamaño físico de los nuevos
procesadores y su alta generación de calor, así como nuevas
estructuras de bus, tales como el AGP para video de las LPX.

64.  · WTX una nueva tarjeta madre y factor de forma desarrollado para mercado
de estaciones de trabajo medianas. Esta va más allá de ATX.
 · Tecnologías de procesador compatibles con Intel de 32 y 64 bits. Tarjeta
madre para doble procesador.
 · Tecnologías futuras de memoria.
 · Tecnologías futuras para grafico.
 · Tarjetas de E/S flex slot (PCI de doble ancho).
 · Gabinetes tipo torre.
 · Fácil acceso a memoria y ranuras de expansión.
 · La tarjeta madre WTX puede tener una anchura máxima de 356mm y la
longitud máxima de 425mm, es decir, dimensiones significativamente
mayores a la ATX.WTX

66. INSTITUTO TÉCNICO GONZALO
SUAREZ RENDÓN
Luz marina mayordomo
Sthefania Lozada Moreno
11~04

67. SDRAM (DIMM)
~Las memorias DDR2 son una
mejora de las memorias DDR, que
permiten que los búferes de
entrada Y salida trabajen al doble
de la frecuencia del
núcleo, permitiendo que durante
cada ciclo de reloj se realicen
cuatro transferencias.
~ Operan tanto en el flanco alto
del reloj como en el bajo, en los
1,8 voltios, lo que reduce el
consumo de energía en
aproximadamente el 50 por ciento
del consumo de las DDR, que
trabajaban a 0 voltios y a 2,5.

68. TARJETA MADRE O PLACA BASE
La placa base, placa
madre, tarjeta madre o
board es una tarjeta de
circuito impreso a la que se
conectan las demás partes
de la computadora. Tiene
instalados una serie de
integrados, entre los que se
encuentra el chipset que
sirve como centro de
conexión entre el
procesador, la memoria
RAM, los buses de
expansión y otros
dispositivos.

69.  Es el que envía la información entre las partes del computador de
casi todos los computadores que vienen hoy en día es PCI, EISA y los
nuevos estándares: AGP para tarjetas de vídeo y el Universal Serial
Bus USB (Bus serial universal).
BUS

70.  El procesador es el elemento central del proceso de
procesamiento de datos.
 Se encuentra equipado con buses de direcciones, de datos y de
control, que le permiten llevar cabo sus tareas.
 La tarjeta principal contiene la memoria
PROCESADOR

71. CONECTOR DEL TECLADO
Generalmente, las
computadoras de marca
poseen un conector de tipo
mini DIN.
De poseer un teclado con
conector que no coincida
con el de la
computadora, puede
adquirirse un
adaptador que soluciona el
problema sin necesidad
de cambiar ninguno de los
dispositivos.

72. GRACIAS POR SU ATENCIÓN
CHICOS Y CHICAS *,,,*
MUAAA

73. MARCAS DE BOARD
Las boards son las encargadas del
funcionamiento de los equipos y estas varían
según su marca y su precio

74. BABY AT
Es una versión mas pequeña de los AT, generalmente de 9 pulgadas
de ancho y 10
pulgadas de alto, que apareció en 1989. En este tipo de tarjeta si se
quiere quitar el
microprocesador es necesario quitar algunas tarjetas, otro de los
inconvenientes que
posee es que para enfriar el microprocesador se necesita un
ventilador en el
microprocesador. Otra diferencia es que incluye un conector para
voltajes de solo 12v y
5v. Algunos diseños baby AT permiten instalar tarjetas madre AT o
ATX. No todos los
AT y los Baby AT usan el estándar del conector DIN de 5 pines
para el teclado. Este es
el formato mas popular y que se encuentra en la mayoría de
computadoras ya que esmuy flexible.C

75. NLX
Sistema de escritorio o mini torre para oficinas ; con tarjetas
Ethernet 10/100 integrada de fácil y rápido mantenimiento.

76. TARJETA AT
Coincide con el diseño de la tarjeta madre AT
IBM original y mide hasta304mm (12”) de
anchura por 350 (13.8”)de profundidad esta
hizo su aparición cuando IBM necesitaba mas
espacio para los circuito adicionales derivados
de la migración de la arquitectura de 8 bits de
las pc/xt alas de 16 bits de las AT .

77. MICROATX
Es un factor de forma para una tarjeta madre introducida por INTEL como un
paso evolutivo del ATX para sistema mas pequeño y menos costoso . Su
factor de forma también presenta compatibilidad hacia otras con el favor ATX
y pueden ser empleados en gabinetes ATX de tamaño normal

78. WTX
Estaciones de trabajo de alto rendimiento, servidores
medianos

79. 850.000 y boards Amd a precio de distribución.

80. FLEX ATX
Sistema pequeño y de escritorio o de mini torre de
muy bajo precio.852.000

82. +
Combo actualización BOARD + procesador core13+ memoria
4gb
150 .000

83. GRACIAS

84. COMPONENTES DE UN
DISCO DURO
Tatiana Martínez Martínez
Felipe Paipilla Guacheta

85. Discos Duros SATA

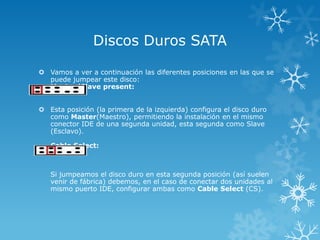

 Vamos a ver a continuación las diferentes posiciones en las que se
puede jumpear este disco:
Master/Slave present:
 Esta posición (la primera de la izquierda) configura el disco duro
como Master(Maestro), permitiendo la instalación en el mismo
conector IDE de una segunda unidad, esta segunda como Slave
(Esclavo).
Cable Select:
Si jumpeamos el disco duro en esta segunda posición (así suelen
venir de fábrica) debemos, en el caso de conectar dos unidades al
mismo puerto IDE, configurar ambas como Cable Select (CS).

86. DISCOS DUROS SATA

87. ¿Cómo INSTALAR?
 Instalar un disco duro SATA es mucho más fácil que
hacerlo con otro ATA pues no hay que indicar si es
MASTER o SLAVE, sólo tenemos que conectar el cable de
alimentación al conector de la unidad (SATA power
connector) y el de datos (SATA interface connector) al
conector de la controladora SATA en la placa base.
Puede suceder que la placa base no reconozca la nueva
unidad SATA a la primera por lo que deberemos entrar
en la BIOS y "forzar" su auto-detección. Sin embargo las
unidades de disco duro SATA tienen un grupo de pines
en el que se puede conectar un jumper con la finalidad
de limitar la máxima tasa de transferencia de datos a
1,5 Gbits por segundo.

89. UNIDAD DE CD
¿Cómo INSTALAR?
 PRECAUCIONES PREVIAS
 Antes de realizar cualquier operación con el ordenador
debemos asegurarnos que disponemos de todos los
materiales y accesorios necesarios y que hemos
comprendido todos los pasos a seguir.
 Las siguientes explicaciones intentarán aclararle los
conceptos básicos y los requisitos indispensables para
realizar con éxito la instalación de una nueva unidad
interna IDE en su PC.

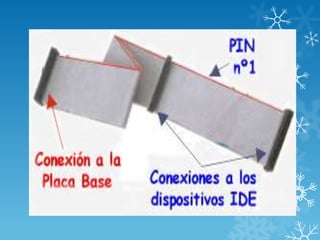

90. CABLE IDE
 Las unidades IDE se conectan a la placa base mediante
cables planos de datos como el mostrado en la imagen.
Estos cables disponen de tres conectores, uno en cada
extremo y otro situado entre ambos, aunque la distancia
que los separa no es simétrica. Los dos conectores más
cercanos serán los que se conectarán a las unidades IDE
y el del extremo contrario se utilizará para enlazar con la
placa base

92. PASOS PARA LA INSTALACION
 1. Desconectar totalmente el equipo.
 Antes de realizar cualquier operación con el equipo se
deberán desconectar todos los cables de la CPU
(alimentación eléctrica, teclado, ratón, cable de
red, etc.).
 Situaremos la CPU sobre una mesa donde podamos
trabajar cómodamente.

93.  2. Abrir el equipo.
 Para poder acceder al interior de la caja de la CPU es necesario
retirar la carcasa que protege los componentes del equipo. La
forma de abrir la CPU puede variar de unos modelos y fabricantes
a otros, habitualmente basta con retirar una serie de tornillos de
la parte trasera de la caja, en otras ocasiones sólo es necesario
presionar sobre un pulsador, etc. Consulte el manual del equipo
para saber como retirar la carcasa.

94. 3. Preparar el alojamiento
donde se instalará la unidad.
Compruebe que dispone de una
bahía de 51/4 libre (hueco donde
alojaremos la unidad). Retire de
la parte frontal de la caja de la
CPU el embellecedor o tapa del
hueco elegido.

95.  4. Configure la unidad lectora.
 Este apartado es de vital importancia para el correcto
funcionamiento de la unidad.
 A continuación vamos a explicar una serie de conceptos básicos
sobre la conexión de unidades IDE a un PC:
 En la placa base de un ordenador moderno pueden localizarse dos
conectores IDE correspondientes a los dos canales del bus IDE
que incorpora un PC convencional. Cada uno de estos conectores
está debidamente identificado como IDE Primario (IDE 1) o IDE
Secundario (IDE 2). Cada canal IDE permite conectar hasta un
máximo de dos unidades o dispositivos, podemos deducir por
tanto que en un PC tan sólo podremos conectar hasta cuatro
dispositivos IDE (discos duros, CDROM, DVDROM, ..). Para
diferenciar los dos dispositivos que pueden conectarse a cada bus
IDE, debe considerarse uno de ellos como master (principal), y el
otro como slave (esclavo). Esto se consigue configurando los
jumpers (puentes) que incorporan todos los dispositivos IDE

96. CONFIGURACIÓN ACTUAL CONFIGURACIÓN MÁS ADECUADA
Dispositivo
s
Bus IDE Configuración Dispositivo Bus IDE
Configuració
n
Disco Duro IDE 1 Master Nueva Unidad IDE 2 Master
Disco Duro
CD-ROM
IDE 1
IDE 1
Master
Slave
Nueva Unidad IDE 2 Master
Disco Duro
CD-ROM
IDE 1
IDE 2
Master
Master
Nueva Unidad IDE 2 Slave
Disco Duro
CD-ROM
Otra unidad
IDE 1
IDE 1
IDE 2
Master
Slave
Master
Nueva Unidad IDE 2 Slave

97. SERIAL DATA
Serial ATA o SATA es una interfaz de
transferencia de datos entre la placa
base y algunos dispositivos de
almacenamiento, como puede ser
el disco duro, lectores y regrabadores
de CD/DVD/BR, Unidades de Estado
Sólido u otros dispositivos de altas
prestaciones que están siendo
todavía desarrollados.

98. Actualmente es una interfaz aceptada y
estandarizada en las placas base de PC.
La Organización Internacional Serial
ATA (SATA-IO) es el grupo responsable
de desarrollar, de manejar y de
conducir la adopción de
especificaciones estandarizadas de
Serial ATA. Los usuarios de la interfaz
SATA se benefician de mejores
velocidades, dispositivos de
almacenamientos actualizables de
manera más simple y configuración
más sencilla.

99. MIEMBROS
 La adición de miembros a SATA-IO está abierta
miembros a la especificación y al sitio Web del desarrollo
de las especificaciones.
 Elegibilidad para participar en los laboratorios de
interoperabilidad de Serial ATA (Plugfests).
 Oportunidades para participar en programas de
marketing y eventos, como cartas de prensa, muestras
de productos en el sitio Web, etc.
 Uso de los logos SATA-IO.
 Descuentos para eventos SATA-IO.
 Promoción de la compañía y enlaces desde el sitio Web
de SATA-IO.

100. GRACIAS

101. INSTITUTO TÈCNICO
GONZALO SUÁREZ RENDÓN
Leidy Johana Prieto Bautista
Geraldin Gómez Ortiz
11-03

102.  La memoria volátil de una computadora, contrario
a memoria no volátil, es aquella memoria cuya
información se pierde al interrumpirse el flujo eléctrico.

Algunos tipos de memorias volátiles son:
 DRAM
 RAM
 SRAM
 HPU
 GJR
MEMORIAS

103. contrario a memoria volátil, es un tipo
de memoria que no necesita energía para perdurar.
 Algunos dispositivos listados en esta categoría son:
 BD-ROM, BD-R, BD-RW
 CD, CD-ROM, CD-R, CD-RW
 Cinta magnética
 DVD
 Diskette
 Disco duro
 EPROM
 EEPROM
 MRAM
 Flash
MEMORIA NO VOLÁTIL

104. La memoria principal o RAM (Random Access Memory, Memoria de
Acceso Aleatorio) es donde el computador guarda los datos que está
utilizando en el momento presente. El almacenamiento es considerado
temporal por que los datos y programas permanecen en ella mientras
que la computadora este encendida o no sea reiniciada.
Se le llama RAM por que es posible acceder a cualquier ubicación de
ella aleatoria y rápidamente
Físicamente, están constituidas por un conjunto de chips o módulos de
chips normalmente conectados a la tarjeta madre.
MEMORIA RAM

105. MEMORIA RAM

106.  La memoria ROM, también conocida como firmware, es
un circuito integrado programado con unos datos
específicos cuando es fabricado. Los chips de
características ROM no solo se usan
en ordenadores, sino en muchos otros componentes
electrónicos también. Hay varios tipos de ROM, por lo
que lo mejor es empezar por partes.
MEMORIA ROM

107. MEMORIA ROM

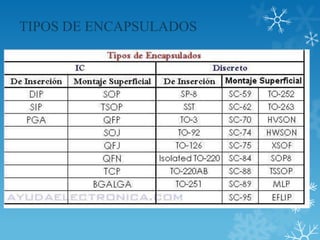

108. TIPOS DE ENCAPSULADOS

109. O
T
R
O
S
T
I
P
O
S
D
E
E
N
C
A
P
S
U
L
A
D
O
S

110. Memoria CACHE
Memoria que poseen los ordenadores. Funciona de una manera
similar a como lo hace la memoria principal (RAM), pero es de
menor tamaño y de acceso más rápido. Es usado por la unidad
central de procesamiento para reducir el tiempo de acceso a datos
ubicados en la memoria principal que se utilizan con más frecuencia.
Cuando el procesador necesita leer o escribir en una ubicación en
memoria principal, primero verifica si una copia de los datos está en
el caché.

112.  Es un tipo de chip de memoria ROM no volátil inventado
por el ingeniero Dov Frohman. Está formada por celdas
de FAMOS (Floating Gate Avalanche-Injection Metal-
Oxide Semiconductor) o "transistores de puerta
flotante", cada uno de los cuales viene de fábrica sin
carga, por lo que son leídos como 1 (por eso, una
EPROM sin grabar se lee como FF en todas sus celdas).
Memoria EPROM

113. Tambien es capaz de almacenar los datos que se han
programado en ella durante un plazo que oscila entre los
10 y 20 años de su vida útil, pudiendo ser leída
ilimitadamente, requiriendo como protección cubrir la
Ventana de Borrado, para evitar que la luz del sol realice
un borrado accidental, siendo generalmente utilizada una
Etiqueta del Fabricante.

115.  Es un tipo de memoria ROM que puede ser programada, borrada y
reprogramada eléctricamente, a diferencia de la EPROM que ha de
borrarse mediante un aparato que emite rayos ultravioleta. Son
memorias no volátiles.
 Las celdas de memoria de una EEPROM están constituidas por un
transistor MOS, que tiene una compuerta flotante (estructura
SAMOS), su estado normal esta cortado y la salida proporciona un
1 lógico.
Memoria EEPROM

117. DIP: Los pines se extienden a lo largo del encapsulado y tiene
como todos los demás una muestra que indica el pin número 1. Este
encapsulado básico fue el más utilizado hace unos años y sigue
siendo el preferido a la hora de armar plaquetas por partes de los
amantes de la electrónica casera debido a su tamaño lo que facilita
la soldadura. Hoy en día, el uso de este encapsulado
(industrialmente) se limita a UVEPROM y sensores.
Cuáles son los tipos de
encapsulados para memorias

118. SIP: Los pines se extienden a lo largo de un solo lado del
encapsulado y se lo monta verticalmente en la plaqueta.
La consiguiente reducción en la zona de montaje permite
un densidad de montaje mayor a la que se obtiene con el
DIP.

119. PGA: Los múltiples pines de conexión se sitúan en la parte inferior
del encapsulado. Este tipo se utiliza para CPU de PC y era la
principal opción a la hora de considerar la eficiencia pin-capsula-
espacio antes de la introducción de BGA. Los PGA se fabricaron de
plástico y cerámica, sin embargo actualmente el plástico es el mas
utilizado, mientras que los PGA de cerámica se utilizan para un
pequeño número de aplicaciones.

120. SOP: Los pines se deponen en los 2 tramos más largos y
se extienden en una forma denominada “gull wing
formación”, este es el principal tipo de montaje superficial
y es ampliamente utilizado especialmente en los ámbitos
de la microinformática, memorias y IC analógicos que
utilizan un número relativamente pequeño de pines.

121. TSOP: Simplemente una versión más delgada del
encapsulado SOP.

122. 1. Excluir las influencias ambientales: La humedad y el polvo en el
aire son causas directas de defectos en los dispositivos
semiconductores, además de las vibraciones y los golpes. La
iluminación y los imanes también pueden causar mal
funcionamiento. EL encapsulado evita estas influencias externas, y
protege el chip de silicio.
El encapsulado cumple las
siguientes funciones

123. 2.Permitir la conectividad eléctrica: Si los chips de silicio fueran
simplemente encerrados dentro de un encapsulado no podrían
intercambiar señales con el exterior. Los encapsulados permiten la
fijación de conductores metálicos denominados pines o esferas de
soldadura (BGA) permitiendo que las señales sean enviadas a y
desde el dispositivo semiconductor.

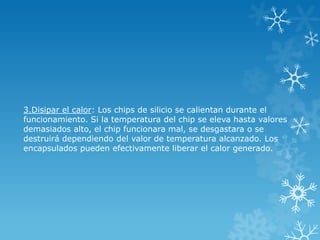

124. 3.Disipar el calor: Los chips de silicio se calientan durante el
funcionamiento. Si la temperatura del chip se eleva hasta valores
demasiados alto, el chip funcionara mal, se desgastara o se
destruirá dependiendo del valor de temperatura alcanzado. Los
encapsulados pueden efectivamente liberar el calor generado.

125. 5 Mejorar el manejo y montaje: Debido a que los circuitos
incorporados en chips de silicio y los chips de silicio en sí
son tan pequeños y delicados, no pueden ser fácilmente
manipulados, y realizar un montaje en esa pequeña escala
sería difícil. Colocar el chip en una cápsula hace que sea
más fácil manejar y de montar en placas de circuitos
impresos.

126.  DRAM (Dynamic RAM)
 VRAM (Vídeo RAM)
 SRAM (Static RAM)
 FPM (Fast Page Mode)
 EDO (Extended Data Output)
 BEDO (Burst EDO)
 SDRAM (Synchronous DRAM)
 DDR SDRAM ó SDRAM II (Double Data Rate SDRAM)
 PB SRAM (Pipeline Burst SRAM)
 RAMBUS
Cuáles son los tipos de memorias RAM,

128. INSTITUTO TECNICO GONZALO SUAREZ
RENDON
INTEGRANTES: ELKIN YESID CARMONA
PINEDA,LEIDY DAYANA SOTO , LEIDI JOHANA
SANCHEZ
GRADO:11-03
SISTEMAS
TUNJA-BOYACA
2013

129. EL DISCO
DURO

130. CONTENIDO
1.Definicion de disco duro
2.Estructura interna de un disco duro
3.Division lógica de un disco duro
4.Funcionamiento mecánico de un disco duro
5.Capacidad de almacenamiento de un disco
duro.
6.Velocidad de rotación y latencia promedia.
7.Los protocolos de comunicación o interfaz
de comunicación.

131. 8. Estructura lógica de un disco duro.
9. Sistemas de archivos.
10. Definición de términos.
11. Sistemas operativos.
12. Instalación del disco duro.
13. Videos .
14. Precios de disco duro.

132. DEFINICION DE DISCO DURO
Un disco duro o disco dirigido es un dispositivo de
almacenamiento
De datos no volátil que
Emplea un sistema de
Grabación magnética
Para almacenar datos
Digitales.

133. ESTRUCTURA INTERNA DEL DISCO
DURO

134. Dentro de un disco
duro hay uno o
varios discos (de
aluminio o
cristal) concéntricos
llamados platos (nor
malmente entre 2 y
4, aunque pueden
ser hasta 6 o 7
según el modelo), y
que giran todos a la
vez sobre el mismo
eje, al que están

135. DIVISION LOGICA DE UN DISCO
DURO
Hay varios conceptos para
referirse a zonas del disco:
Plato: cada uno de los discos
que hay dentro del disco duro.
Cara: cada uno de los dos
lados de un plato.
Cabeza: número de cabezales.
Pistas: una circunferencia
dentro de una cara; la pista 0
está en el borde exterior.
Cilindro: conjunto de
varias pistas; son todas las
circunferencias que están
alineadas verticalmente (una de
cada cara).

136. FUNCIONAMIENTO MECANICO
DE UN DD

137. Un disco duro suele tener:
Platos en donde se graban los datos.
Cabezal de lectura/escritura.
Motor que hace girar los platos.
Electroimán que mueve el cabezal.
Circuito electrónico de control, que
incluye: interfaz con la
computadora, memoria caché.
Bolsita desecante (gel de sílice) para
evitar la humedad.

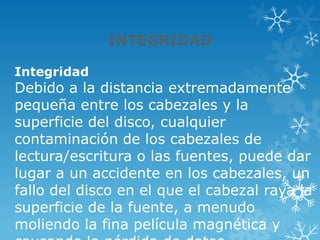

138. INTEGRIDAD
Integridad
Debido a la distancia extremadamente
pequeña entre los cabezales y la
superficie del disco, cualquier
contaminación de los cabezales de
lectura/escritura o las fuentes, puede dar
lugar a un accidente en los cabezales, un
fallo del disco en el que el cabezal raya la
superficie de la fuente, a menudo
moliendo la fina película magnética y

139. CAPACIDAD DE
ALMACENAMIENTO DE UN DD
¿Cómo calcular la capacidad de
un disco duro?
Calcule la capacidad total (tamaño)
de un disco duro con las siguientes
características: 16 cabezales de
Lectura/Grabación (o
Lectura/Escritura), 1024
cilindros, 128 sectores/pista y 512
bytes/sector.

140. El hecho de que el disco duro
tenga 16 cabezales de
Lectura/Grabación implica
que tenemos 8 discos de
doble cara (o bien, 16 discos
de una cara), lo que significa
en cualquier caso que cada
cilindro está formado por 16
pistas.

141. Si cada cilindro consta de 16
pistas y el disco tiene 1024
cilindros, podremos calcular
el número total de pistas del
disco multiplicando estos dos
valores: Nº total de pistas del
disco = 16 pistas/cilindro *
1024 cilindros = 16384
pistas.

142. Sólo necesitamos conocer el
tamaño de cada pista para
poder calcular el tamaño total
del disco. Para
ello, multiplicamos el número
de sectores que tenemos por
pista por el tamaño de un
sector: Tamaño de una pista
= 128 sectores/pista * 512
bytes/sector = 65536 bytes
= 64 KB

143. * Ya que hemos calculado el
número total del pistas del
disco y el tamaño de cada una
de las pistas, nos bastará con
multiplicar estos dos valores
para obtener el tamaño total
del disco: Capacidad total
(tamaño) del disco = 16384
pistas * 64 KB/pista = 1048576
KB = 1024 MB = 1 GB

144. VELOCIDAD DE ROTACION Y
LATENCIA PROMEDIA

145. PROTOCOLOS DE COMUNICACIÓN O
INTERFAZ

147. SISTEMA DE ARCHIVOS
Estructuran la información
guardada en una unidad de
almacenamiento(normalme
nte un disco duro de
una computadora), que
luego será representada ya
sea textual o gráficamente
utilizando un gestor de
archivos. La mayoría de
los sistemas
operativos manejan su
propio sistema de archivos.

148. DEFINICION DE TERMINOS
FAT:( FILE ALLOCATE TABLE) La
FAT original del sistema operativo MS-
DOS y que, normalmente, soportan
todos los sistemas operativos. Se
llama FAT16 porque utiliza 16 bits
para cada elemento de la FAT
VFAT: La FAT incluida en Windows 95.
Es igual que la FAT16, pero con
soporte para nombres largos de
archivo y funcionamiento en modo
protegido.

149. FAT32: (FAT DE 32 BIT), La FAT
especifica de Windows (aunque ya existía en
Windows 95 OSR2, la versión de Windows
95 que se vendía con ordenadores nuevos
desde 1997). Como su nombre indica, utiliza
32 bits para cada elemento.
NTFS: (NT File System). El sistema de
archivos de Windows NT, que incluye
características de protección a nivel archivo.
HPFS: (High Performance File System).
El sistema de archivos del sistema operativo
OS/2, que también posee características
avanzadas de seguridad y protección.

150. SISTEMAS OPERATIVOS

152. INSTALACION DE UN DISCO DURO

153. 1.CONFIGURACION DEL DISCO
DURO
pequeños jumpers en donde están las
conexiones. Esto es para “decirle” a la
máquina que es el IDE principal (los
lectores ópticos como CD-
ROM, DVD, grabadoras también se
conectan por medio de las conexiones IDE
y en una sola conexión pueden conectarse
2 dispositivos).
Cada disco duro tiene un diagrama en la
etiqueta para saber cómo
configurarlo, pero al ser nuestro disco
duro principal lo configuraremos como
“master”. Cada disco tiene su propio
diagrama, por lo que debemos verlo en
cada disco que tengamos, éste es sólo un
ejemplo:

155. 2.INSTALACION
Una vez
configurado como
master tendremos
que instalarlo en el
gabinete. Es de lo
más sencillo, pues
sólo lo
atornillaremos en
cualquier lugar que
acomode, general
mente debajo del
lector de
disquetes.

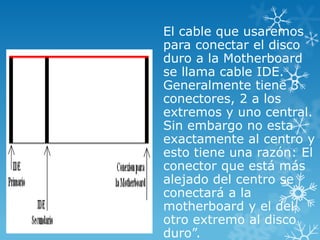

156. El cable que usaremos
para conectar el disco
duro a la Motherboard
se llama cable IDE.
Generalmente tiene 3
conectores, 2 a los
extremos y uno central.
Sin embargo no esta
exactamente al centro y
esto tiene una razón: El
conector que está más
alejado del centro se
conectará a la
motherboard y el del
otro extremo al disco
duro”.

159. Por último le
conectaremos el
cable que viene de
la fuente del
gabinete, ya que
también requiere
de corriente para
funcionar. En éste
caso no hay pierde
ya que no
corremos riesgo
de conectarlo al
revés porque el
mismo conector
no lo permite por
la forma que

161. GRACIAS

162. UNIDADES DE LECTURA
ESCRITURA: UNIDADES
ÒPTICAS
Integrantes:
JUAN SEBASTIAN BOHORQUEZ SANDOVAL
PEDRO PABLO CHASQUI QUINTERO

163.  CD-ROM: Unidad de memoria de sólo lectura de disco
compacto; un componente que lee datos e información
multimedia de discos compactos. Doble
velocidad, cuádruple velocidad, 6X y 8X se refieren a
qué tan rápido gira la unidad en comparación con un
reproductor CD de audio.
 DVD: Lector o grabadora de CD y DVD.
DEFINICIONES

164.  HD-DVD: Fue un formato de almacenamiento óptico
desarrollado como un estándar para el DVD de alta
definición por las empresas Toshiba, Microsoft y NEC, así
como por varias productoras de cine. Puede almacenar
hasta 30 GB.
 BLU-RAY: Blu-ray disc, también conocido como Blu-ray o
BD, es un formato de disco óptico de nueva generación
desarrollado por la BDA (siglas en inglés de Blu-ray Disc
Association), empleado para vídeo de alta definición y
con una capacidad de almacenamiento de datos de alta
densidad mayor que la del DVD
DEFINICIONES

165.  CASE 5.25: "Case" significa recipiente y en este caso se
traduce como gabinete. Es un estuche metálico que
permite insertar y fijar un disco duro de 3.5" (utilizado
en el interior de las computadoras), para interconectarlo
con un circuito adaptador que permite crear un disco
duro externo de escritorio, el cuál se conectará a la
computadora por medio de el puerto USB. Estos
gabinetes también son llamados discos armados, pero
tienen la ventaja de ser una manera económica de
reutilizar discos duros y crearles nuevos usos y nuevas
ventajas.
DEFINICIONES

166.  CD-ROM:
 Básicamente el tamaño de la unidad es para discos de 5.25", por lo que
tiene un tamaño grande.
 Todas cuentan en su carátula con un botón para que entre y salga el disco
de la charola, un LED indicador de lectura y un pequeño orificio para
desatorar la charola.
 Puede tener opcionalmente en su carátula, controles
(reproducir, avance, detener), para escuchar los discos compactos
sin necesidad de un sistema operativo, así como una salida para
audífonos Jack 3.5 mm..
 Los dispositivos nuevos preferentemente deben de mantener compatibilidad
con tecnologías anteriores, pero en el caso de la unidad lectora de CD, no
tiene antecedente.
 Todas tienen en la charola espacio para lectura de CD s de 120 mm. y 80
mm.
 Estas unidades fueron reemplazadas del mercado debido a la baja de costos
de las unidades grabadoras de CD ó "quemadores".
ESPECIFICACIONES GENERALES

167.  DVD:
 Básicamente el tamaño de la unidad es para discos de
120 mm., por lo que tiene un tamaño grande.
 Todas cuentan en su carátula con un botón para que
entre y salga el disco de la charola, un LED indicador de
escritura y un pequeño orificio para desatorar la charola.
 Los nuevos dispositivos preferentemente deben de
mantener compatibilidad con tecnologías similares
anteriores, por ello el lector de DVD también soporta la
lectura de CD.
 Todas tienen en la charola espacio para la lectura de
DVD´s y CD´s con medidas de 120 mm. y 80 mm.
ESPECIFICACIONES GENERALES

168.  HD-DVD: Es un disco que permite una alta densidad de
concentración de datos en la superficie del disco, por
medio de un rayo láser azul.
ESPECIFICACIONES GENERALES

169.  BLU-RAY:
 Básicamente el tamaño de la unidad es para discos de
5.25", por lo que tiene un tamaño grande.
 Los nuevos dispositivos preferentemente deben de
mantener compatibilidad con tecnologías similares
anteriores, por ello el lector de BD también soporta la
lectura de CD y DVD.
 Todas tienen en la charola espacio para lectura de discos
de 120 mm. y 80 mm.
 Estas unidades están reemplazando a las unidades
lectoras de DVD y las unidades combo.
ESPECIFICACIONES GENERALES

170.  CASE 5.25:
 Son especiales para insertar los discos duros utilizados para
almacenar datos en las computadoras, ya que los circuitos del
"case" coinciden con el conector IDE ó SATA del disco duro.
 Tienen un convertidor electrónico interno para transformar las
señales del conector IDE ó SATA a USB y poderlo conectar a la
computadora de manera externa.
 Al hacer la adaptación, los discos duros se pueden transportar de un
lugar a otro, aunque lo ideal es que se coloquen en una superficie
estable y no se muevan de allí, para que la información esté
respaldada y disponible al momento.
 Son más económicos de armar que comprar un disco duro externo
3.5" de fábrica, ya que el usuario es el encargado de crear su propio
disco duro y se evita el pago de marcas y empaques.
ESPECIFICACIONES GENERALES

171.  CD.ROM: Se utilizan únicamente para la lectura de todo
tipo de datos almacenados en un disco compacto, pero
actualmente han sido reemplazadas por los grabadores
de CD que tienen integrada además la función de lectura
de CD, ello porque debe haber compatibilidad con
dispositivos de almacenamiento anteriores.
ESTRUCTURA Y FUNCIONAMIENTO

172.  DVD-ROM: Se utilizan solamente para la lectura de datos
almacenados en CD y DVD, tales como
películas, música, programas, instaladores de sistemas
operativos, etc. Actualmente las unidades lectoras de
DVD/CD han sido reemplazada por las unidades combo y
los grabadores de DVD.
ESTRUCTURA Y FUNCIONAMIENTO

173.  HD-DVD: Se buscaba que reemplazará al DVD actual de
4.7 GB, para películas en alta definición
(HD), almacenamiento de videojuegos y de software
comercial.
 BLU-RAY: Se utilizan únicamente para la lectura de todo
tipo de datos almacenados en un BD, DVD ó CD, pero
actualmente están siendo introducidos al mercado
mexicano, aún con precios muy elevados.
ESTRUCTURA Y FUNCIONAMIENTO

174.  CASE 5.25: Se utilizan en caso de no querer invertir en
un disco duro externo 3.5" de fábrica, o para reutilizar
discos duros que no se utilizan y se quiere contar con
unidades de respaldo externas para escritorio. Están
diseñados para obtener la electricidad de manera
externa, por lo que no es muy recomendable utilizarlos
como medios portátiles, ya que es necesario localizar un
enchufe eléctrico a los lugares que se lleve.
ESTRUCTURA Y FUNCIONAMIENTO

175.  CD.ROM:
PARTES DE LA DESCRIPCION
FRONTAL Y POSTERIOR
Figura 3. Esquema de partes externas de una
unidad lectora de CD.
1.- Charola y carátula: permite soportar el
disco, así como colocarlo de manera correcta
para ser leído por el láser interno.
2.- Indicador: es un LED que enciende cuando
se encuentra trabajando la unidad.
3.- Botón de expulsión: permite expulsar
manualmente la charola para sacar ó colocar
el disco.
4.- Cubierta: protege el mecanismo interno y
sus circuitos.
5.- Conector S/PDIF: utilizado para la conexión
de cable para señal digital.
6.- Selector de modo: establece si la unidad
fungirá como esclavo ó maestro.
7.- Conector de 40 pines: permite por medio
del cable IDE interconectarse con la tarjeta
principal («Placa madre").
8.- Conector de 4 terminales: recibe el

176.  DVD-ROM:
PARTES DE LA DESCRIPCION
FRONTAL Y POSTERIOR
1.- Charola y carátula: permite soportar el disco, así
como colocarlo de manera correcta para ser leído por el
láser interno.
2.- Indicador: es un LED que enciende cuando se
encuentra trabajando la unidad.
3.- Botón de expulsión: permite expulsar manualmente la
charola para sacar ó colocar el disco.
4.- Cubierta: protege el mecanismo interno y sus circuitos.
5.- Conector S/PDIF: utilizado para la conexión de cable
para señal digital.
6.- Selector de modo: establece si la unidad fungirá como
esclavo ó maestro.
7.- Conector de 40 pines: permite por medio del cable
IDE interconectarse con la tarjeta principal ("Motherboard").
8.- Conector de 4 terminales: recibe el conector de
alimentación.

177.  BLU-RAY
PARTES DE LA DESCRIPCION
FRONTAL Y POSTERIOR
1.- Charola y carátula: permite
soportar el disco, así como colocarlo
de manera correcta para ser leído por
el láser interno.
2.- Indicador: es un LED que
enciende cuando se encuentra
trabajando la unidad.
3.- Botón de expulsión: permite
expulsar manualmente la charola
para sacar ó colocar el disco.
4.- Panel trasero: integra los
conectores SATA para alimentación
(15 terminales) y para datos (7
terminales).
5.- Cubierta: protege el mecanismo

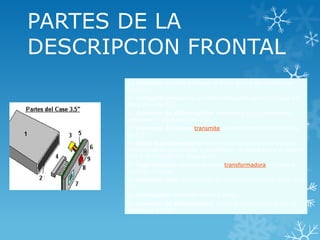

178.  CASE 5.25:
PARTES DE LA
DESCRIPCION FRONTAL
1.- Cubierta: permite proteger al disco duro y dar estética al
producto.
2.- Compartimiento: es el espacio asignado para introducir un
disco duro de 3.5".
3.- Conector de alimentación: suministra de la electricidad
adecuada al disco duro de 3.5".
4.- Conector de datos: transmite y recibe datos del disco duro
de 3.5".
5.- Placa transformadora: tiene los circuitos necesarios para
transformar la electricidad y transmisión de datos entre el puerto
USB y el conector del disco duro.
6.- Tapa trasera: sostiene la placa transformadora y fija en su
totalidad al case.
7.- Conector USB: interconecta la computadora con el disco duro
3.5".
8.- Interruptor: enciende al disco duro.
9.- Conector de alimentación: recibe la electricidad desde el
adaptador AC/DC.
