Este documento describe los principales componentes internos y externos de una computadora. Explica las funciones de la CPU, la pantalla/monitor, el ratón, el teclado y otros periféricos. También describe las diferentes formas de tarjetas madre como AT, ATX, micro ATX y sus características. Por último, detalla los componentes internos clave como la memoria RAM, la tarjeta de video, el disco duro, la tarjeta de sonido, la tarjeta de red y cómo se conectan a la placa base a través de cables y buses de datos

1. JhonStivenQuevedo Gutiérrez Colegio Santa Maria 2011 11º Taller de sistemas «computador y sus componentes internos externos y mas»

2. Partes del computador - CPU :El CPU es una de las partes fundamentales del Hardware. Contiene los circuitos, los procesadores y las memorias que ejecutan las transferencias de información. La unidad central de proceso (CPU), es un conjunto de circuitos electrónicos digitales encargados de recibir la información de los dispositivos de entrada/salida, procesarla y enviarla de nuevo a los dispositivos de entrada/salida, constituyéndose en la parte más importante del computador. - PANTALLA / MONITOR: Es un periférico de salida y en su superficie luminiscente es en la que se reproducen las imágenes. El monitor es el que mantiene informado al usuario de lo que está haciendo elcomputador en cada momento. Las características de un monitor dependen de la calidad de la imagen y esta del número de píxeles que dispone y del número de colores que pueda mostrar. Un monitor VGA muestra apenas 16 colores y una resolución de 640 x 480 (baja resolución). Un monitor SVGA llega hasta 16 millones de colores con resolución de 1280 x 1024 (altísima resolución).

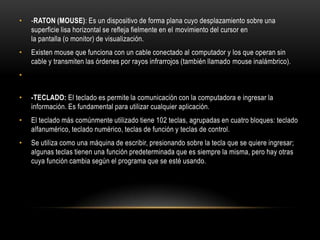

3. -RATON (MOUSE): Es un dispositivo de forma plana cuyo desplazamiento sobre una superficie lisa horizontal se refleja fielmente en el movimiento del cursor en la pantalla (o monitor) de visualización. Existen mouse que funciona con un cable conectado al computador y los que operan sin cable y transmiten las órdenes por rayos infrarrojos (también llamado mouse inalámbrico). -TECLADO: El teclado es permite la comunicación con la computadora e ingresar la información. Es fundamental para utilizar cualquier aplicación. El teclado más comúnmente utilizado tiene 102 teclas, agrupadas en cuatro bloques: teclado alfanumérico, teclado numérico, teclas de función y teclas de control. Se utiliza como una máquina de escribir, presionando sobre la tecla que se quiere ingresar; algunas teclas tienen una función predeterminada que es siempre la misma, pero hay otras cuya función cambia según el programa que se esté usando.

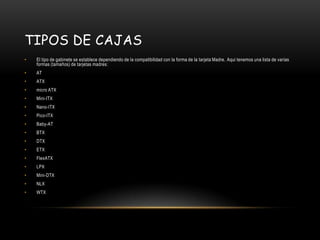

4. Tipos de cajas El tipo de gabinete se establece dependiendo de la compatibilidad con la forma de la tarjeta Madre. Aqui tenemos una lista de varias formas (tamaños) de tarjetas madres: AT ATX micro ATX Mini-ITX Nano-ITX Pico-ITX Baby-AT BTX DTX ETX FlexATX LPX Mini-DTX NLX WTX

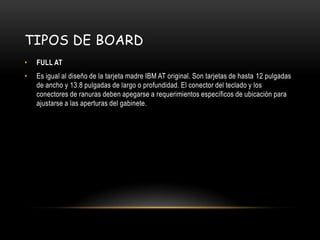

5. Tipos de board FULL AT Es igual al diseño de la tarjeta madre IBM AT original. Son tarjetas de hasta 12 pulgadas de ancho y 13.8 pulgadas de largo o profundidad. El conector del teclado y los conectores de ranuras deben apegarse a requerimientos específicos de ubicación para ajustarse a las aperturas del gabinete.

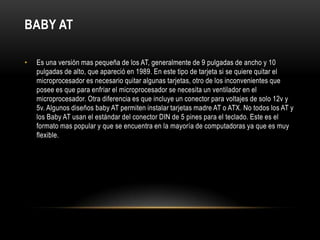

6. BABY AT Es una versión mas pequeña de los AT, generalmente de 9 pulgadas de ancho y 10 pulgadas de alto, que apareció en 1989. En este tipo de tarjeta si se quiere quitar el microprocesador es necesario quitar algunas tarjetas, otro de los inconvenientes que posee es que para enfriar el microprocesador se necesita un ventilador en el microprocesador. Otra diferencia es que incluye un conector para voltajes de solo 12v y 5v. Algunos diseños baby AT permiten instalar tarjetas madre AT o ATX. No todos los AT y los Baby AT usan el estándar del conector DIN de 5 pines para el teclado. Este es el formato mas popular y que se encuentra en la mayoría de computadoras ya que es muy flexible.

7. LPX Fue muy utilizado y es una variante especializada de un baby AT con bajo perfil, desarrollado por Western Digital para computadoras de escritorio que no ocupen mucho espacio. Se encuentra en computadores Compaq, Hewlett Packard, Digital, Packard bell, en computadoras con caja de escritorio delgado. Se caracteriza porque las tarjetas de expansión están montadas en un conector llamado risercard en el centro de la tarjeta, lo que evita el flujo de aire y por lo tanto requiere mayor ventilación, no pueden tener más de dos o tres slots de expansión por ser tarjetas de carcasa estrecha, lo que hace difícil quitar la tarjeta madre y que se requiera en ocasiones comprar repuestos sólo del fabricante.

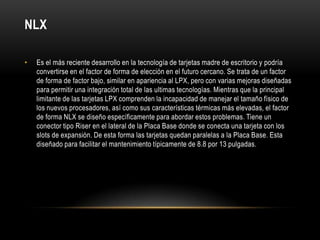

8. NLX Es el más reciente desarrollo en la tecnología de tarjetas madre de escritorio y podría convertirse en el factor de forma de elección en el futuro cercano. Se trata de un factor de forma de factor bajo, similar en apariencia al LPX, pero con varias mejoras diseñadas para permitir una integración total de las ultimas tecnologías. Mientras que la principal limitante de las tarjetas LPX comprenden la incapacidad de manejar el tamaño físico de los nuevos procesadores, así como sus características térmicas más elevadas, el factor de forma NLX se diseño específicamente para abordar estos problemas. Tiene un conector tipo Riser en el lateral de la Placa Base donde se conecta una tarjeta con los slots de expansión. De esta forma las tarjetas quedan paralelas a la Placa Base. Esta diseñado para facilitar el mantenimiento típicamente de 8.8 por 13 pulgadas.

9. ATX Aparece en 1996 es una reciente evolución en lo que a tarjetas madre se refiere. Su tamaño es generalmente 12 pulgadas de ancho y 9.6 pulgadas de alto, esto permite colocar 1 slot AGP, 2 PCI, 1 PCI o ISA y 3 slots ISA, también existe la versión mini-ATX que tiene un tamaño de pulgadas por 9.6 de largo lo que permite colocar 1 slot AGP, 2 PCI, 1 PCI o ISA. Debido a que una ATX es esencialmente una baby AT girada 90 grados, este giro permite actualizar fácilmente el microprocesador, sin tener que quitar ninguna tarjeta, el ventilador de la fuente de alimentación queda cerca del microprocesador y permite un mejor enfriamiento. Entre sus características principales se puede mencionar.

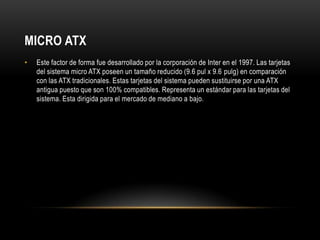

10. MICRO ATX Este factor de forma fue desarrollado por la corporación de Inter en el 1997. Las tarjetas del sistema micro ATX poseen un tamaño reducido (9.6 pul x 9.6 pulg) en comparación con las ATX tradicionales. Estas tarjetas del sistema pueden sustituirse por una ATX antigua puesto que son 100% compatibles. Representa un estándar para las tarjetas del sistema. Esta dirigida para el mercado de mediano a bajo.

11. Elementos que componen un computador MEMORIA RAM: La memoria principal o RAM (Random Access Memory, Memoria de Acceso Aleatorio) es donde el computador guarda los datos que está utilizando en el momento presente. El almacenamiento es considerado temporal por que los datos y programas permanecen en ella mientras que la computadora este encendida o no sea reiniciada. Se le llama RAM por que es posible acceder a cualquier ubicación de ella aleatoria y rápidamente Físicamente, están constituidas por un conjunto de chips o módulos de chips normalmente conectados a la tarjeta madre. Los chips de memoria son rectángulos negros que suelen ir soldados en grupos a unas plaquitas con "pines" o contactos:

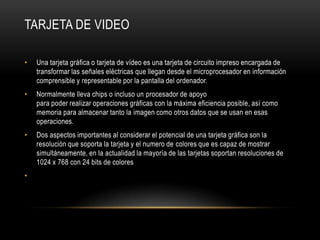

12. Tarjeta de video Una tarjeta gráfica o tarjeta de vídeo es una tarjeta de circuito impreso encargada de transformar las señales eléctricas que llegan desde el microprocesador en información comprensible y representable por la pantalla del ordenador. Normalmente lleva chips o incluso un procesador de apoyo para poder realizar operaciones gráficas con la máxima eficiencia posible, así como memoria para almacenar tanto la imagen como otros datos que se usan en esas operaciones. Dos aspectos importantes al considerar el potencial de una tarjeta gráfica son la resolución que soporta la tarjeta y el numero de colores que es capaz de mostrar simultáneamente, en la actualidad la mayoría de las tarjetas soportan resoluciones de 1024 x 768 con 24 bits de colores

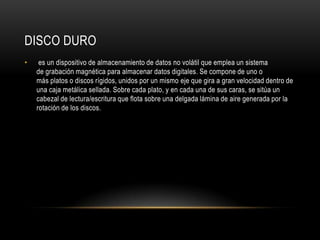

13. Disco duro es un dispositivo de almacenamiento de datos no volátil que emplea un sistema de grabación magnética para almacenar datos digitales. Se compone de uno o más platos o discos rígidos, unidos por un mismo eje que gira a gran velocidad dentro de una caja metálica sellada. Sobre cada plato, y en cada una de sus caras, se sitúa un cabezal de lectura/escritura que flota sobre una delgada lámina de aire generada por la rotación de los discos.

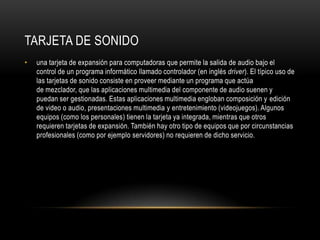

14. Tarjeta de sonido una tarjeta de expansión para computadoras que permite la salida de audio bajo el control de un programa informático llamado controlador (en inglés driver). El típico uso de las tarjetas de sonido consiste en proveer mediante un programa que actúa de mezclador, que las aplicaciones multimedia del componente de audio suenen y puedan ser gestionadas. Estas aplicaciones multimedia engloban composición y edición de video o audio, presentaciones multimedia y entretenimiento (videojuegos). Algunos equipos (como los personales) tienen la tarjeta ya integrada, mientras que otros requieren tarjetas de expansión. También hay otro tipo de equipos que por circunstancias profesionales (como por ejemplo servidores) no requieren de dicho servicio.

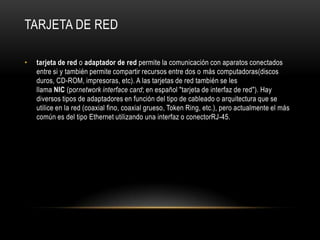

15. Tarjeta de red tarjeta de red o adaptador de red permite la comunicación con aparatos conectados entre si y también permite compartir recursos entre dos o más computadoras(discos duros, CD-ROM, impresoras, etc). A las tarjetas de red también se les llama NIC (pornetwork interface card; en español "tarjeta de interfaz de red"). Hay diversos tipos de adaptadores en función del tipo de cableado o arquitectura que se utilice en la red (coaxial fino, coaxial grueso, TokenRing, etc.), pero actualmente el más común es del tipo Ethernet utilizando una interfaz o conectorRJ-45.

16. Cables y buses de datos Los cables cilindricos (llamados clemas) son los encargados de transportar la corriente electrica desde la fuente de alimentacion. Los cables planos (llamados buses) se encargan de transmitir los datos desde el microprocesador y hasta el

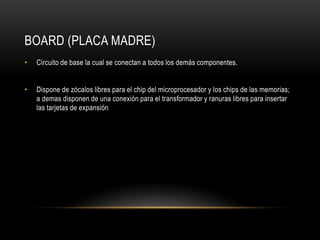

17. Board (placa madre) Circuito de base la cual se conectan a todos los demás componentes. Dispone de zócalos libres para el chip del microprocesador y los chips de las memorias; a demas disponen de una conexión para el transformador y ranuras libres para insertar las tarjetas de expansión

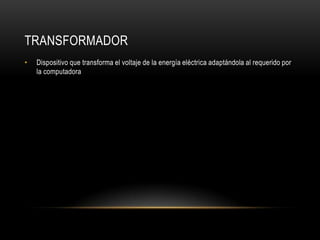

18. transformador Dispositivo que transforma el voltaje de la energía eléctrica adaptándola al requerido por la computadora
