La placa madre es la parte más importante de la CPU, ya que une todos los componentes necesarios para procesar información. Contiene el microprocesador, memoria RAM y disco duro. Sus partes internas incluyen el BIOS, chipset, slots, ranuras y conectores. El chipset sincroniza los componentes, y existen chipsets especiales para cada familia de procesadores. Las placas madre también tienen sistemas de buses que guían la información entre el CPU y la memoria.

1. 30-6-2017
Fernandez Nadia, Franco Ana, Gomez Lorena,
Kovalsky Ariela, Patat Manuel
CÁTEDRA INFORMÁTICA – BERTOCCHI FABIAN
Actividad Nº 5
Elementos Físicos, PLACA MADRE

2. Facultad Ciencias de la Gestión. Cátedra: Informatica
Carrea Lic. En Adm. de Empresas
Elementos Físicos Página 1
Grupo 5
PLACA MADRE
La motherboard o como es llamada en algunos países la tarjeta madre o placa
base es la parte más importante de la CPU (Unidad Central de Procesamiento),
es un circuito muy complejo que se encarga de unir todos los componentes que
se necesitan para poder procesar la información que la computadora recibe.
En la motherboard se instala el microprocesador, la memoria RAM y el disco
duro que son básicamente los tres elementos que se necesitan para que un CPU
se convierta en una computadora. En la primera se recibe y procesa la
información, la segunda se encarga de dar el soporte para que los procesos se
ejecuten al 100% y en la tercera se almacena la información para posteriormente
brindar los resultados.
Las partes internas de la motherboard son: BIOS, chipset, pila, cache, conector
eléctrico, zócalo ZIF, ranuras DIMM, ranuras SIMM, ranuras PCI, ranura AGP,
ranuras ISA, conector disquetera, conector IDE, conector SATA, conector teclado,
conector teclado, conector mouse, conector USB, conector RJ45.
Quizás uno de los componentes o partes de una motherboard es el Chipset. Este
chip es el que sincroniza o manda dentro de la placa base a todos los
componentes, por llamarlo de algún modo. Generalmente para cada familia de
procesadores (Pentium 4, i7, Athlon X2) existe un chipset especial que adapta
todos los buses o memoria para un correcto funcionamiento.
A continuación, se ilustra una foto del chipset VIA VT82235:
En las motherboard existe un sistema de buses que se encargan de guiar la
información entre el CPU y su memoria, en la actualidad el sistema de buses de
las computadoras es de 64 bits pero aún podemos encontrar muchos de 32 bits,
la capacidad del bus es medida por la velocidad del reloj, es decir, que puede ser

3. Facultad Ciencias de la Gestión. Cátedra: Informatica
Carrea Lic. En Adm. de Empresas
Elementos Físicos Página 1
Grupo 5
de 66Mhz, 100Mhz, 133Mhz y desde que salió el sistema Pentium IV en adelante
a 400Mhz.
Uno de los buses más antiguos y que ya prácticamente desapareció del mercado
es el bus ISA (Industry Standard Architecture) de 16 bits, éste utiliza o utilizaba
una ranura de color negra en la que se podían conectar tarjetas de video, sonido
y modem de los más antiguos. Posterior al ISA se crearon otros sistemas de buses
como el EISA (Enhanced Industry Standard Architecture), MCA (Micro Channel
Architecture) y VLB (Video Local Bus) que también ya desaparecieron.
En las motherboard actuales se utiliza el sistema de bus conocido como PCI
(Peripheral Component Interconnect), aunque según podemos ver
recientemente, ya algunas motherboard están desapareciendo el uso de las
ranuras PCI y las reemplazan incrementando las entradas vía USB.
Al igual que el bus ISA otro componente de las motherboard que ha desaparecido
por completo son las ranuras de tipo SIMM ya que las memorias que se colocaban
allí fueron desfasadas desde hace un buen tiempo.
Partes de una Placa Madre
BASE:
La base propiamente dicha es una plancha de material sintético en la que están
incrustados los circuitos en varias capas y a la que se conectan los demás
elementos que forman la placa base.
PARTE ELECTRICA:
Es una parte muy importante de la placa base, y de la calidad de sus elementos
va a depender en gran medida la vida de nuestro ordenador. Está formado por
una serie de elementos (condensadores, transformadores, diodos,
estabilizadores, etc.) y es la encargada de asegurar el suministro justo de tensión
a cada parte integrante de la placa base. Esa tensión cubre un amplio abanico de
voltajes, y va desde los 0.25v a los 5v. Es una de las partes que más diferencia la
calidad dentro de una placa base.
BIOS:
Chip de BIOS Award: Se conoce como la BIOS al módulo
de memoria tipo ROM (Read Only Memory – Memoria de
solo lectura), que actualmente suele ser una EEPROM o
una FLASH, en el que está grabado el BIOS, que es un
software muy básico de comunicación de bajo nivel,
normalmente programado en lenguaje ensamblador (es
como el firmware de la placa base).
El BIOS puede ser modificado (actualizado) por el usuario mediante unos
programas especiales. Tanto estos programas como los ficheros de actualización
deben ser suministrados por el fabricante de la placa base.

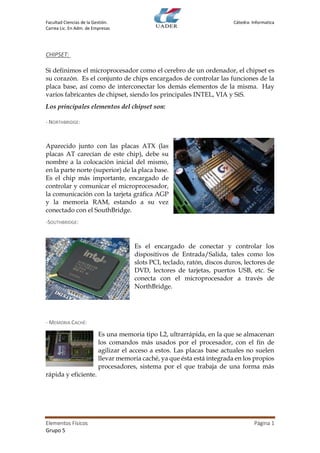

4. Facultad Ciencias de la Gestión. Cátedra: Informatica
Carrea Lic. En Adm. de Empresas
Elementos Físicos Página 1
Grupo 5
CHIPSET:
Si definimos el microprocesador como el cerebro de un ordenador, el chipset es
su corazón. Es el conjunto de chips encargados de controlar las funciones de la
placa base, así como de interconectar los demás elementos de la misma. Hay
varios fabricantes de chipset, siendo los principales INTEL, VIA y SiS.
Los principales elementos del chipset son:
- NORTHBRIDGE:
Aparecido junto con las placas ATX (las
placas AT carecían de este chip), debe su
nombre a la colocación inicial del mismo,
en la parte norte (superior) de la placa base.
Es el chip más importante, encargado de
controlar y comunicar el microprocesador,
la comunicación con la tarjeta gráfica AGP
y la memoria RAM, estando a su vez
conectado con el SouthBridge.
-SOUTHBRIDGE:
Es el encargado de conectar y controlar los
dispositivos de Entrada/Salida, tales como los
slots PCI, teclado, ratón, discos duros, lectores de
DVD, lectores de tarjetas, puertos USB, etc. Se
conecta con el microprocesador a través de
NorthBridge.
- MEMORIA CACHÉ:
Es una memoria tipo L2, ultrarrápida, en la que se almacenan
los comandos más usados por el procesador, con el fin de
agilizar el acceso a estos. Las placas base actuales no suelen
llevar memoria caché, ya que ésta está integrada en los propios
procesadores, sistema por el que trabaja de una forma más
rápida y eficiente.

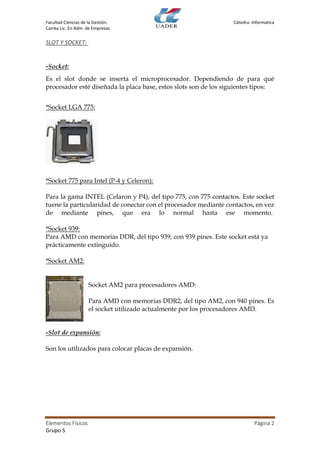

5. Facultad Ciencias de la Gestión. Cátedra: Informatica
Carrea Lic. En Adm. de Empresas
Elementos Físicos Página 2
Grupo 5
SLOT Y SOCKET:
-Socket:
Es el slot donde se inserta el microprocesador. Dependiendo de para qué
procesador esté diseñada la placa base, estos slots son de los siguientes tipos:
*Socket LGA 775:
*Socket 775 para Intel (P-4 y Celeron):
Para la gama INTEL (Celaron y P4), del tipo 775, con 775 contactos. Este socket
tuene la particularidad de conectar con el procesador mediante contactos, en vez
de mediante pines, que era lo normal hasta ese momento.
*Socket 939:
Para AMD con memorias DDR, del tipo 939, con 939 pines. Este socket está ya
prácticamente extinguido.
*Socket AM2:
Socket AM2 para procesadores AMD:
Para AMD con memorias DDR2, del tipo AM2, con 940 pines. Es
el socket utilizado actualmente por los procesadores AMD.
-Slot de expansión:
Son los utilizados para colocar placas de expansión.

6. Facultad Ciencias de la Gestión. Cátedra: Informatica
Carrea Lic. En Adm. de Empresas
Elementos Físicos Página 3
Grupo 5
Clasificación
*Placa AT: esta placa es la utilizada por IBM AT INC y fue creada en el año 1984.
Su tamaño es de aproximadamente 305 mm de ancho por 300 a 330 mm de
profundidad. Esta tarjeta resulta ser de gran tamaño para las unidades de disco
más avanzadas, por lo que no puede introducirse en ellas. Otra desventaja que
presenta es que suele inducir errores por medio de su conector con la fuente de
alimentación. En la actualidad, este tipo de placas madre no se utiliza para la
producción de ninguna computadora.
*Placa Baby AT: esta placa fue creada en el año 1985 y si bien es de menor tamaño
que la AT, su funcionalidad es muy similar. Mide 216 mm de ancho por 244 a 330
mm de profundidad esto lo que permite es una mayor facilidad para
introducirlas en las cajas más pequeñas, por lo que tuvieron mucho éxito en el
mercado. De todas maneras, este modelo presenta fallas muy similares al
anterior. Entre ellas, el tener un gran número de cables que no permiten una
correcta ventilación, así como también presentar el micro distanciado de la
entrada de alimentación.
*Placa ATX: esta es creada en el año 1995 por Intel. Su tamaño es de 305 mm de
ancho por 204 mm de profundidad. Este modelo logró superar las desventajas
presentes en los otros dos. En esta placa, los puertos más utilizados se ubican de
forma opuesta al de los slots de aplicación. El puerto DIN 5 del teclado se vio
reemplazado por las tomas TS/2 de mouse y teclado, y se lo ubicó en mismo lado
que los otros puertos. Lo que esto permitió fue que numerosas tarjetas puedan
ser introducidas en la placa madre, disminuyendo costos y optimizando la
ventilación.
*Placa micro AXT: este formato presenta un tamaño reducido, que no supera los
244 mm de ancho por los 244 mm de profundidad. Al ser tan pequeña, solo
presenta espacio para 1 o 2 slots AGP y/o PCI. Es por esto que suelen agregarse
puertos USB o FireWire. Esta es la placa más moderna que existe actualmente.

7. Facultad Ciencias de la Gestión. Cátedra: Informatica
Carrea Lic. En Adm. de Empresas
Elementos Físicos Página 4
Grupo 5
Marcas más utilizadas de Placas Madre del Mercado:
Nombre Modelo Precio
ASUS 2017 $3350
ASRock 2017 $1749
Biostar 2017 $1499
• EVGA 2017 $4499
Foxconn - $350
Gigabyte 2017 $1961
MSI 2017 $1250

8. Facultad Ciencias de la Gestión. Cátedra: Informatica
Carrea Lic. En Adm. de Empresas
Elementos Físicos Página 5
Grupo 5
