Este documento presenta los conceptos básicos de electrónica analógica como corriente alterna, corriente directa, dispositivos pasivos como condensadores y resistores, dispositivos activos como transistores, y dispositivos semiconductores como diodos y transistores. Explica las diferencias entre corriente alterna y directa, y describe los usos y características de diferentes dispositivos electrónicos básicos.

1. INSTITUTO TECNOLÓGICO
SUPERIOR DE FELIPE CARRILLO
PUERTO
Ingeniería en sistemas
computacionales.
Principios eléctricos y aplicaciones digitales
Unidad 1 “Electrónica analógica”
Miriam Candelaria Poot Pech
Cuarto semestre.

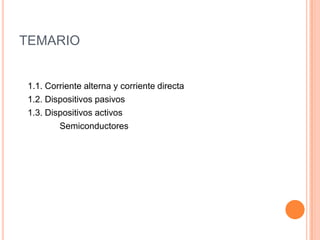

2. TEMARIO
1.1. Corriente alterna y corriente directa
1.2. Dispositivos pasivos
1.3. Dispositivos activos
Semiconductores

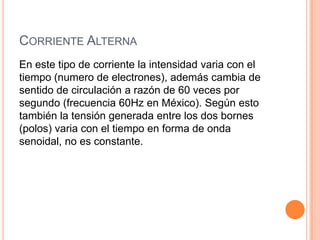

3. CORRIENTE ALTERNA
En este tipo de corriente la intensidad varia con el
tiempo (numero de electrones), además cambia de
sentido de circulación a razón de 60 veces por
segundo (frecuencia 60Hz en México). Según esto
también la tensión generada entre los dos bornes
(polos) varia con el tiempo en forma de onda
senoidal, no es constante.

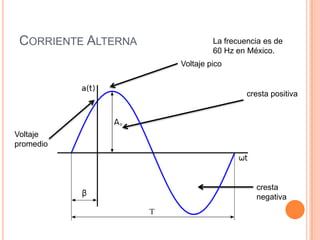

4. CORRIENTE ALTERNA
La frecuencia es de
60 Hz en México.
Voltaje pico
cresta positiva
Voltaje
promedio
cresta
negativa

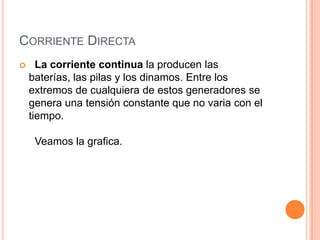

5. CORRIENTE DIRECTA

La corriente continua la producen las
baterías, las pilas y los dinamos. Entre los
extremos de cualquiera de estos generadores se
genera una tensión constante que no varia con el
tiempo.
Veamos la grafica.

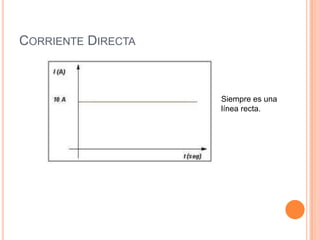

6. CORRIENTE DIRECTA
Siempre es una
línea recta.

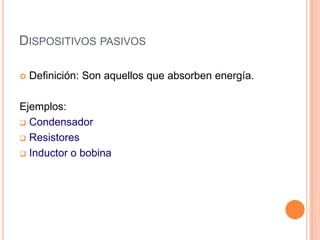

7. DISPOSITIVOS PASIVOS

Definición: Son aquellos que absorben energía.
Ejemplos:
 Condensador
 Resistores
 Inductor o bobina

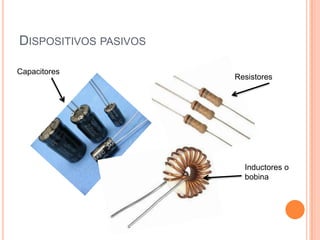

8. DISPOSITIVOS PASIVOS
Capacitores
Resistores
Inductores o
bobina

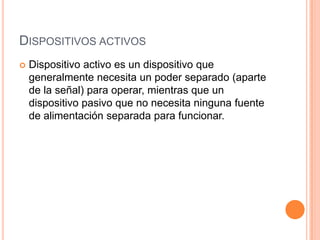

9. DISPOSITIVOS ACTIVOS

Dispositivo activo es un dispositivo que
generalmente necesita un poder separado (aparte
de la señal) para operar, mientras que un
dispositivo pasivo que no necesita ninguna fuente
de alimentación separada para funcionar.

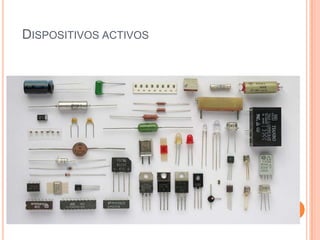

10. DISPOSITIVOS ACTIVOS

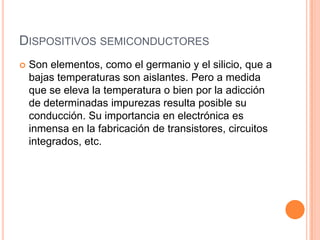

11. DISPOSITIVOS SEMICONDUCTORES

Son elementos, como el germanio y el silicio, que a
bajas temperaturas son aislantes. Pero a medida
que se eleva la temperatura o bien por la adicción
de determinadas impurezas resulta posible su
conducción. Su importancia en electrónica es
inmensa en la fabricación de transistores, circuitos
integrados, etc.

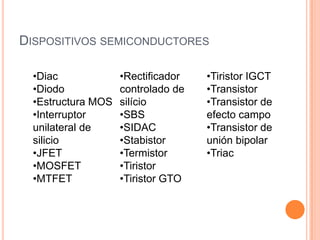

12. DISPOSITIVOS SEMICONDUCTORES
•Diac
•Diodo
•Estructura MOS
•Interruptor
unilateral de
silicio
•JFET
•MOSFET
•MTFET
•Rectificador
controlado de
silício
•SBS
•SIDAC
•Stabistor
•Termistor
•Tiristor
•Tiristor GTO
•Tiristor IGCT
•Transistor
•Transistor de
efecto campo
•Transistor de
unión bipolar
•Triac

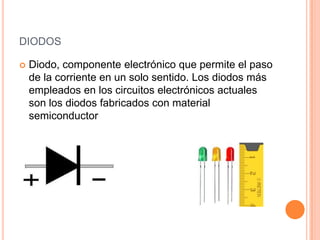

13. DIODOS

Diodo, componente electrónico que permite el paso
de la corriente en un solo sentido. Los diodos más
empleados en los circuitos electrónicos actuales
son los diodos fabricados con material
semiconductor

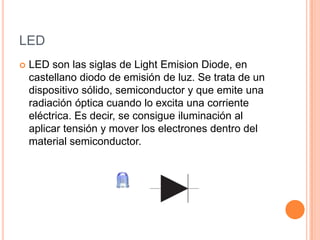

14. LED

LED son las siglas de Light Emision Diode, en
castellano diodo de emisión de luz. Se trata de un
dispositivo sólido, semiconductor y que emite una
radiación óptica cuando lo excita una corriente
eléctrica. Es decir, se consigue iluminación al
aplicar tensión y mover los electrones dentro del
material semiconductor.

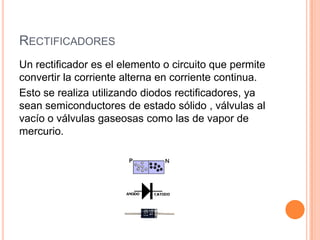

15. RECTIFICADORES
Un rectificador es el elemento o circuito que permite
convertir la corriente alterna en corriente continua.
Esto se realiza utilizando diodos rectificadores, ya
sean semiconductores de estado sólido , válvulas al
vacío o válvulas gaseosas como las de vapor de
mercurio.

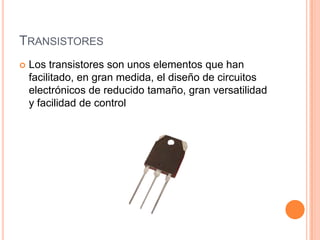

16. TRANSISTORES

Los transistores son unos elementos que han
facilitado, en gran medida, el diseño de circuitos
electrónicos de reducido tamaño, gran versatilidad
y facilidad de control

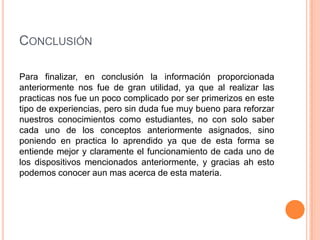

17. CONCLUSIÓN
Para finalizar, en conclusión la información proporcionada
anteriormente nos fue de gran utilidad, ya que al realizar las
practicas nos fue un poco complicado por ser primerizos en este
tipo de experiencias, pero sin duda fue muy bueno para reforzar
nuestros conocimientos como estudiantes, no con solo saber
cada uno de los conceptos anteriormente asignados, sino
poniendo en practica lo aprendido ya que de esta forma se
entiende mejor y claramente el funcionamiento de cada uno de
los dispositivos mencionados anteriormente, y gracias ah esto
podemos conocer aun mas acerca de esta materia.
