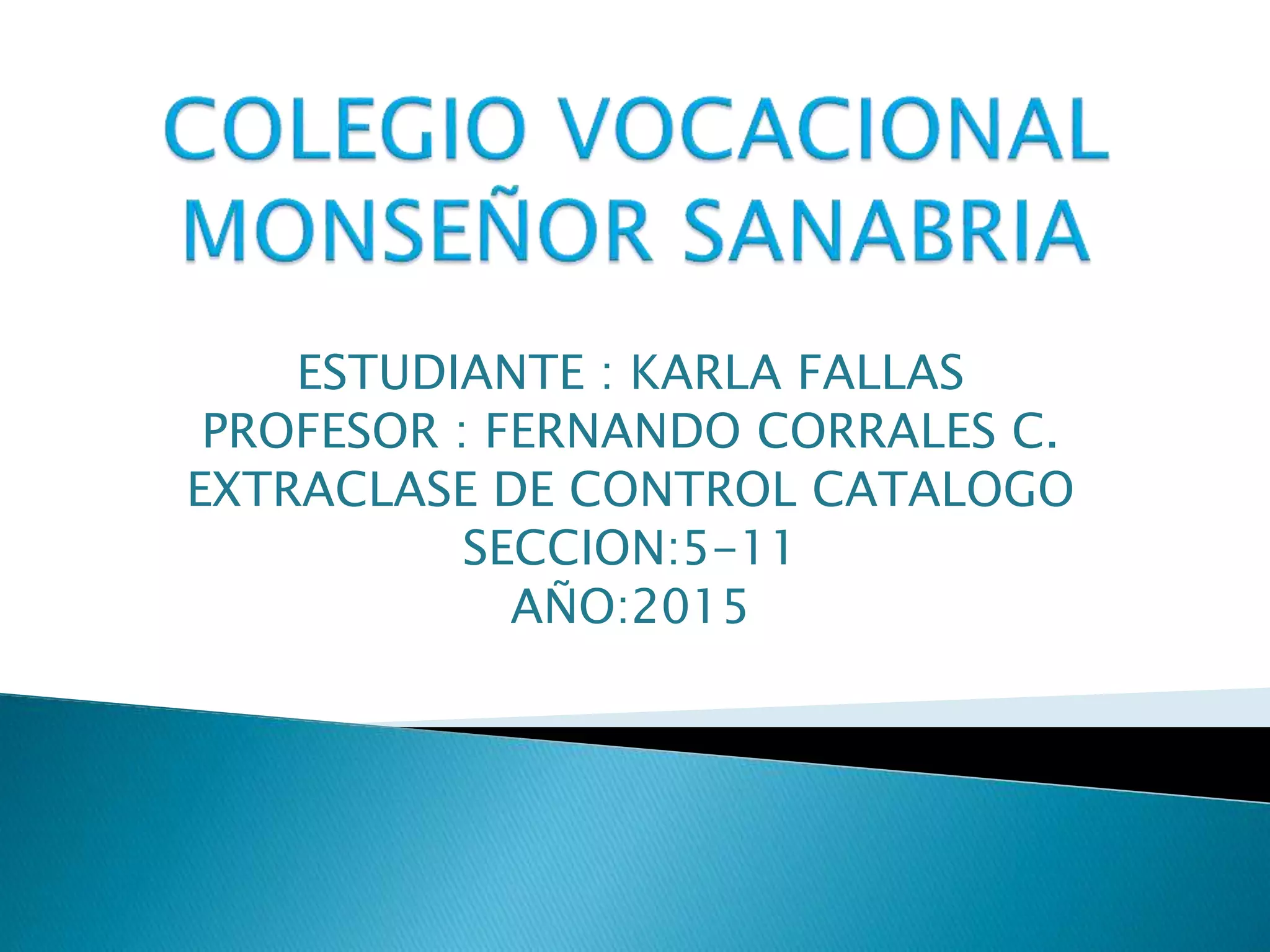

1. ESTUDIANTE : KARLA FALLAS
PROFESOR : FERNANDO CORRALES C.
EXTRACLASE DE CONTROL CATALOGO
SECCION:5-11
AÑO:2015

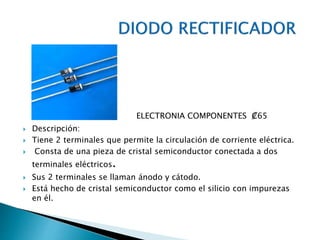

2. ELECTRONIA COMPONENTES ₡65
 Descripción:
 Tiene 2 terminales que permite la circulación de corriente eléctrica.
 Consta de una pieza de cristal semiconductor conectada a dos
terminales eléctricos.
 Sus 2 terminales se llaman ánodo y cátodo.
 Está hecho de cristal semiconductor como el silicio con impurezas
en él.

3.  Características:
 El funcionamiento de un diodo común de silicio se puede apreciar
observando la curva característica que se crea cuando se polariza,
bien de forma directa, o bien de forma inversa.
 Polarización inversa de un diodo. Se conecta una batería a los
extremos del diodo, de manera que el termina negativo se una al
ánodo y el positivo al cátodo.
 Polarización directa de un diodo. Si se conecta la fuente de tensión
al diodo de forma que el potencial negativo este unido al cátodo y el
positivo al ánodo se dice que el diodo está en polarización directa.
 Tensión de codo, de partida o umbral. Es la tensión, en polarización
directa, por debajo de la cual la corriente es muy pequeña (menos
del 1% del máximo valor nominal). Por encima de esta tensión la
corriente sube rápidamente.
 Resistencia interna.

6. ELECTRONICA COMPONENTES ₡ 150
Descripción:
• Es un dispositivo semiconductor que emite luz.
 Es un tipo especial de diodo que trabaja como un diodo común, pero
que al ser atravesado por la corriente eléctrica, emite luz .
es un tipo especial de diodo que trabaja como un diodo común,
pero que al ser atravesado por la corriente eléctrica, emite luz .
Es un dispositivo semiconductor esta comúnmente encapsulado en
una cubierta de plástico de mayor resistencia.
 Los Leds tienen dos patillas de conexión una larga y otra corta.

7.  Características:
 Un diodo Led es un diodo que cuando está polarizado directamente
emite luz.
 El funcionamiento es muy sencillo. Cuando conectamos con
polarización directa el diodo led el semiconductor de la parte de
arriba permite el paso de la corriente que circulará por las patillas
(cátodo y ánodo) y al pasar por el semiconductor, este
semiconductor emite luz.
 Dependiendo del material que este hecho el semiconductor, este
emitirá una luz de un color diferente.

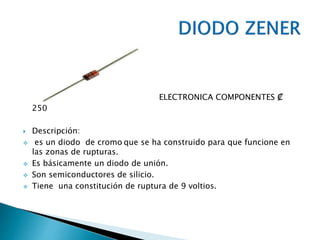

10. ELECTRONICA COMPONENTES ₡
250
 Descripción:
 es un diodo de cromo que se ha construido para que funcione en
las zonas de rupturas.
 Es básicamente un diodo de unión.
 Son semiconductores de silicio.
 Tiene una constitución de ruptura de 9 voltios.

11.  Características:
 es un tipo especial de diodo, que siempre se utiliza polarizado
inversamente.
 Si el diodo zener se polariza en sentido directo se comporta como
un diodo rectificador común.

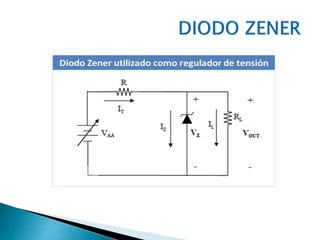

 Cuando el diodo zener funciona polarizado inversamente mantiene
entre sus terminales un voltaje constante
 Su principal aplicación es como regulador de tensión.

14.  ELECTRONICA COMPONENTES ₡ 95
 Descripción:
 es un dispositivo eléctrico de estado solido consistente en
dos uniones PN.
 Es de unión bipolar.
 Un transistor de unión bipolar está formado por dos Uniones PN en
un solo cristal semiconductor.
 Esta compuesto por 3 patillas: base, colector y emisor.

15.  Características:
 El principio básico de funcionamiento es el uso de voltaje entre dos
terminales para poder obtener una fuente controlada en la terminal
restante cuando se usa como amplificador.
 Los transistores son dispositivos semiconductores de tres terminales
que pueden usarse en aplicaciones como amplificadores o
interruptores.
 Existen dos tipos de dispositivos: el transistor de efecto de campo y
el transistor de unión bipolar BJT.

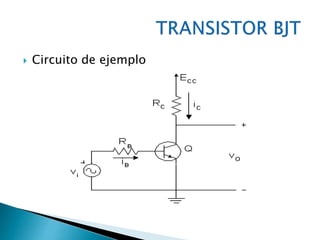

17.  Circuito de ejemplo

18.  ELECTRONICA COMPONENTES ₡1400
 Descripción:
 se construye con una capa de silicio poli cristalino.
 El aluminio fue el material por excelencia de la compuerta.

19. Características:
 es un transistor utilizado para amplificar o
conmutar señales electrónicas.
 El MOSFET es un dispositivo de cuatro terminales llamados surtidor
(S), drenador (D), compuerta (G) y sustrato (B).
 Los MOSFET de enriquecimiento se basan en la creación de un canal
entre el drenador y el surtidor, al aplicar una tensión en la
compuerta.
 La tensión de la compuerta atrae portadores minoritarios hacia el
canal.
 El canal puede formarse con un incremento en la concentración
de electrones (en un nMOSFET o NMOS), o huecos (en un pMOSFET o
PMOS).

21.  Circuito de ejemplo

22.  ELECTRONICA COMPONENTES
 Descripción:
 El transistor bipolar de puerta aislada.
 es un dispositivo semiconductor que generalmente se aplica como
interruptor.
 IGBT es un dispositivo de transporte de corriente.

23. Características:
 Este dispositivo posee la características de las señales de puerta de
los transistores de efecto campo con la capacidad de alta corriente y
bajo voltaje de saturación del transistor bipolar.
 El IGBT es adecuado para velocidades de conmutación de hasta
100 kHz y ha sustituido al BJT en muchas aplicaciones.
 Es usado en aplicaciones de altas y medias energía como fuente
conmutada, control de la tracción en motores y cocina de inducción.
 Se puede concebir el IGBT como un transistor Darlington híbrido.
 Tiene la capacidad de manejo de corriente de un bipolar pero no
requiere de la corriente de base para mantenerse en conducción.

25.  Circuito de ejemplo

26. ELECTRONICA COMPONENTES ₡ 500 HASTA 1000
 Descripción:
 Solamente sirve como dispositivo de disparo.
 Es un dispositivo de una sola unión PN.
 es un tipo de transistor que contiene dos zonas
semiconductoras.
 Tiene tres terminales denominados emisor (E), base uno (B1) y
base dos (B2).
 Está formado por una barra semiconductora tipo N, entre los
terminales , en la que se difunde una región tipo P+, el emisor,
en algún punto a lo largo de la barra, lo que determina el valor
del parámetro η, standoff ratio, conocido como razón de
resistencias o factor intrínseco.

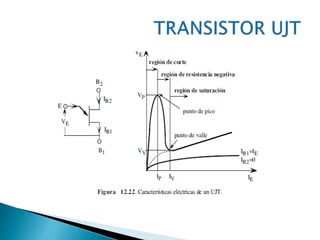

27.  Características:
 Este dispositivo se utiliza, fundamentalmente, como generador de
pulsos de disparo para SCR y TRIAC.
 Es un dispositivo con un funcionamiento diferente al de otros
transistores.
 Es un dispositivo que consiste de una sola unión PN.
 Físicamente el transistor UJT consiste de una barra de material tipo
N con conexiones eléctricas a sus dos extremos (B1 y B2) y de una
conexión hecha con un conductor de aluminio (E) en alguna parte a
lo largo de la barra de material N.

30.  ELECTRONICA COMPONENTES ₡ 500
 Descripción:
 El temporizador IC 555 es un circuito integrado.
 El circuito integrado 555 es un dispositivo altamente estable
utilizado para la generación de señales de pulsos.

31. Características:
 se utiliza en una variedad de aplicaciones y se aplica en la
generación de pulsos y de oscilaciones.
 El 555 puede ser utilizado para proporcionar retardos de tiempo,
como un oscilador, y como un circuito integrado flip-flop.
 Modos de funcionamiento: moestable y astable.

33.  Circuito de ejemplo

34.  ELECTRONICA COMPONENTES ₡600
Descripción:
 Un SCR posee tres conexiones: ánodo, cátodo y gate (puerta).
 Es un rectificador controlado de silicio.
 es un tipo de tiristor formado por cuatro capas de material
semiconductor estructura PNPN o bien NPNP.

35.  Características:
La puerta es la encargada de controlar el paso de corriente entre el
ánodo y el cátodo. Funciona básicamente como
un diodo rectificador controlado, permitiendo circular la corriente en
un solo sentido.
 Mientras no se aplique ninguna tensión en la puerta del SCR no se
inicia la conducción y en el instante en que se aplique dicha tensión,
el tiristor comienza a conducir.
 El pulso de conmutación ha de ser de una duración considerable, o
bien, repetitivo si se está trabajando en corriente alterna.
 Cuando se produce una variación brusca de tensión entre ánodo y
cátodo de un tiristor, éste puede dispararse y entrar en conducción
aún sin corriente de puerta.

37.  Circuito de ejemplo

38.  ELECTROTECNIA COMPONENTES ₡ 400
 Descripción:
 es un dispositivo semiconductor de dos conexiones.
 Es un diodo bidireccional.
 Es un dispositivo semiconductor de dos terminales, llamados ánodo
y cátodo.
 Diodo para Corriente Alterna.

39.  Características:
 Los DIAC son una clase de tiristor, y se usan normalmente para
disparar los triac, otra clase de tiristor.
 La mayoría de los DIAC tienen una tensión de disparo de alrededor
de 30 V
 Actúa como un interruptor bidireccional el cual se activa cuando el
voltaje entre sus terminales alcanza el voltaje de ruptura, dicho
voltaje puede estar entre 20 y 36 volts según la referencia.

41.  Circuito de ejemplo:

42.  ELECTRONICA COMPONENTES ₡800
 Descripción:
 es un dispositivo semiconductor, de la familia de los tiristores.
 el TRIAC es bidireccional.
 De forma coloquial podría decirse que el TRIAC es
un interruptor capaz de conmutar la corriente alterna.
 Dispara y conduce en ambos sentidos.

43.  Características:
 El TRIAC conmuta del modo de corte al modo de conducción cuando
se inyecta una corriente en la compuerta.
 La corriente y la tensión de encendido disminuyen con el aumento
de temperatura y con el aumento de tensión de bloqueo.
 La aplicación de los TRIAC , a diferencia de los tiristores se
encuentra básicamente en corriente alterna.
 La principal utilidad de los TRIAC es como regulador de potencia
entrega a una carga, en corriente alterna.

45.  Circuito de ejemplo

46. ELECTRONICA COMPONENTES ₡ 550
Descripción:
Es un dispositivo electrónico.
Normalmente se presenta como un circuito integrado.
Tiene dos entradas y una salida.

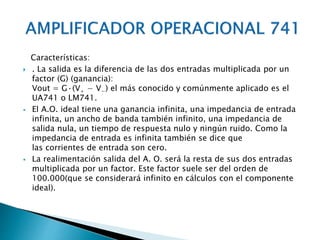

47. Características:
 . La salida es la diferencia de las dos entradas multiplicada por un
factor (G) (ganancia):
Vout = G·(V+ − V−) el más conocido y comúnmente aplicado es el
UA741 o LM741.
 El A.O. ideal tiene una ganancia infinita, una impedancia de entrada
infinita, un ancho de banda también infinito, una impedancia de
salida nula, un tiempo de respuesta nulo y ningún ruido. Como la
impedancia de entrada es infinita también se dice que
las corrientes de entrada son cero.
 La realimentación salida del A. O. será la resta de sus dos entradas
multiplicada por un factor. Este factor suele ser del orden de
100.000(que se considerará infinito en cálculos con el componente
ideal).

49.  Circuito de ejemplo:

50.  ELECTRONIA COMPONENTES ₡540
 Descripción:
es una puerta lógica digital que implementa la conjunción lógica.
 son circuitos de varias entradas y una sola salida.

51.  Características:
 Se caracteriza porque necesitan disponer de un nivel 1 en todas las
primeras para que también la salida adopte ese nivel.
 Basta con que una o varias entradas estén en el nivel 0 para que la
salida suministre también dicho nivel.
 Todas las unidades AND o derivadas del AND, deben tener señal
simultanea en todas sus entradas para disponer de señal de salida

52.  Circuito de ejemplo

53.  ELECTRONICA COMPONENTES ₡ 520
 Descripción:
 Las puertas NAND son puertas lógicas básicas, y como tales son
reconocidas en CI TTL y CMOS.

54.  Característica:
 Una compuerta NAND (NO Y) de dos entradas, se puede
implementar con la concatenación de una compuerta AND o "Y" de
dos entradas y una compuerta NOT o "No" o inversora.

55.  Circuito de ejemplo

56.  ELECTRONICA COMPONENTES ₡560
Descripción:
 Es una compuerta lógica digita.
 implementa la disyunción lógica.
 Las puertas OR son puertas lógicas básicas, y como tales están
disponibles en TTL y familias lógicas de CI CMOS.

57. Características:
 se comporta de acuerdo a la tabla de verdad mostrada.
 Cuando todas sus entradas están en 0 (cero) o en BAJA, su salida
está en 0 o en BAJA, mientras que cuando al menos una o ambas
entradas están en 1 o en ALTA, su SALIDA va a estar en 1 o en
ALTA.
 En otro sentido, la función de la compuerta OR efectivamente
encuentra el máximo entre dos dígitos binarios, así como la función
AND encuentra el mínimo

58.  Circuito de ejemplo

59.  Descripción:
Las puertas NOR son puertas lógicas básicas, y como tales están
disponibles en TTL y familias lógicas de CI CMOS.
 Las series 4000 de los CI CMOS estándares es el 4001, que incluye
a cuatro puertas NOR independientes de dos entradas.

60. Características:
 Cuando todas sus entradas están en 0 (cero) o en BAJA, su salida
está en 1 o en ALTA, mientras que cuando una sola de sus entradas
o ambas están en 1 o en ALTA, su SALIDA va a estar en 0 o en BAJA.
 NOR es el resultado de la negación de que el operador OR.
 También puede ser visto como una puerta AND con todas las
entradas invertidas.
 El NOR es una operación completamente funcional.

61.  Circuito de ejemplo

62.  ELECTRONICA COMPONENRTES ₡500
 Descripción:
Las puertas XNOR son puertas lógicas básicas, y como tales están
disponibles en TTL y familias lógicas de CI CMOS.
Las series 4000de los CI CMOS estándares es el 4077 y el CI TTL es el
74266. Ambos incluyen cuatro XNOR puertas independientes de dos
entradas

63.  Características:
 es una puerta lógica digital cuya función es la inversa de la puerta
OR exclusiva (XOR).
 Una salida ALTA (1) resulta si ambas las entradas a la puerta son las
mismas. Si una pero no ambas entradas son altas (1), resulta una
salida BAJA (0).
 La versión de dos entradas implementa la igualdad lógica,
comportándose de acuerdo a la tabla de verdad

64.  Circuito de ejemplo
