La placa base es el componente central de un ordenador donde se conectan los principales componentes como la CPU, la memoria RAM y las tarjetas de expansión. Algunos de los componentes clave de una placa base incluyen el BIOS, la caché, las ranuras de memoria, el chipset y las ranuras para tarjetas de expansión como PCI, ISA y AGP. Las placas base varían en tamaño y capacidad dependiendo del tipo de ordenador pero cumplen la función fundamental de interconectar todos los componentes del sistema.

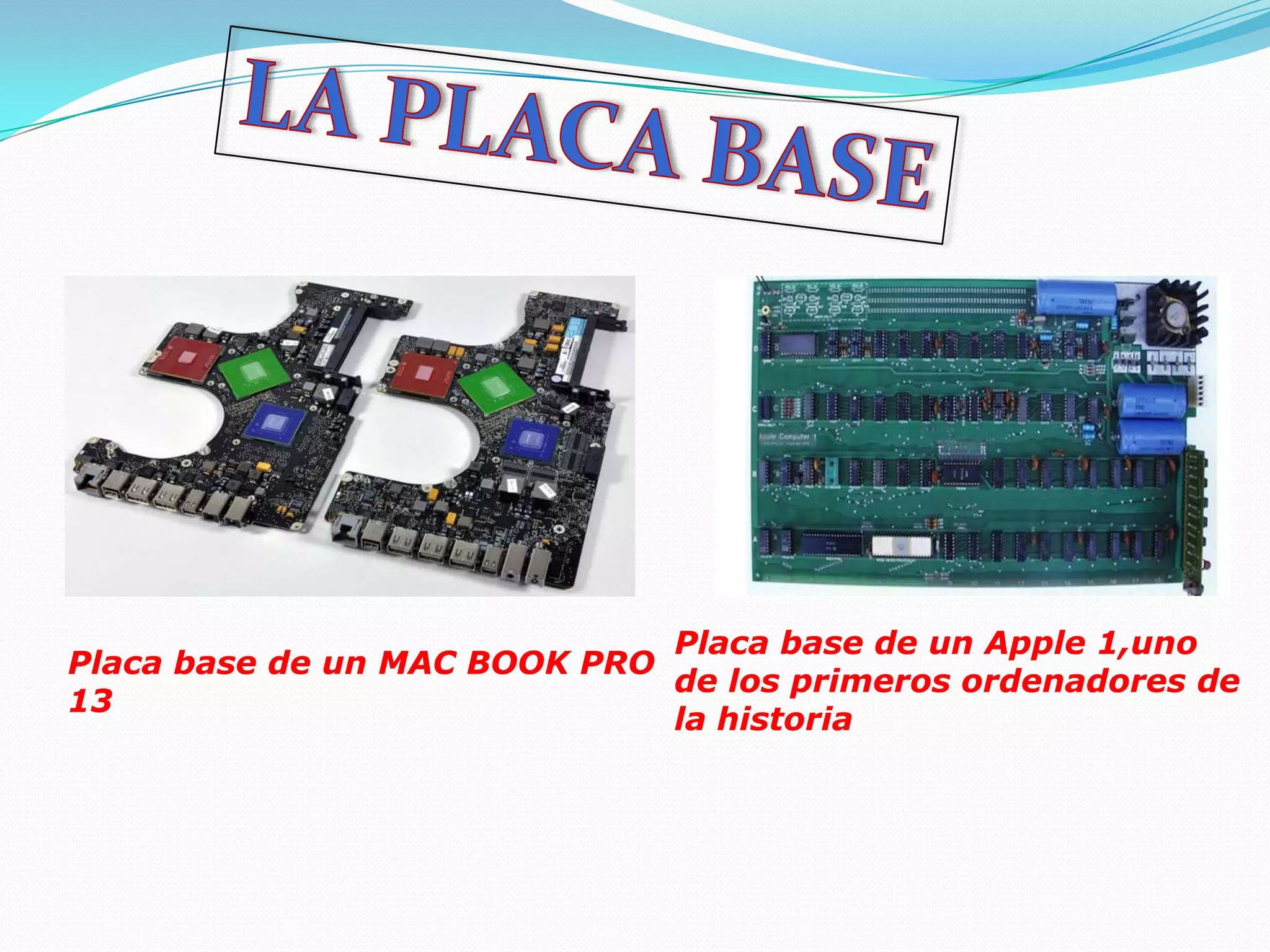

1. Placa base de un Apple 1,uno
Placa base de un MAC BOOK PRO
de los primeros ordenadores de
13
la historia

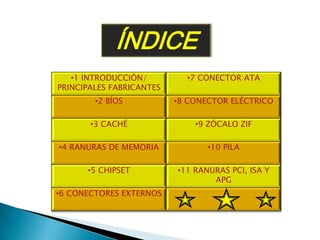

2. ÍNDICE
•1 INTRODUCCIÓN/ •7 CONECTOR ATA
PRINCIPALES FABRICANTES
•2 BÍOS •8 CONECTOR ELÉCTRICO
•3 CACHÉ •9 ZÓCALO ZIF
•4 RANURAS DE MEMORIA •10 PILA
•5 CHIPSET •11 RANURAS PCI, ISA Y
APG
•6 CONECTORES EXTERNOS

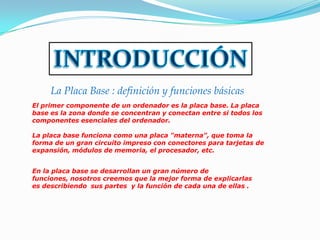

3. La Placa Base : definición y funciones básicas
El primer componente de un ordenador es la placa base. La placa
base es la zona donde se concentran y conectan entre si todos los
componentes esenciales del ordenador.
La placa base funciona como una placa "materna", que toma la
forma de un gran circuito impreso con conectores para tarjetas de
expansión, módulos de memoria, el procesador, etc.
En la placa base se desarrollan un gran número de
funciones, nosotros creemos que la mejor forma de explicarlas
es describiendo sus partes y la función de cada una de ellas .

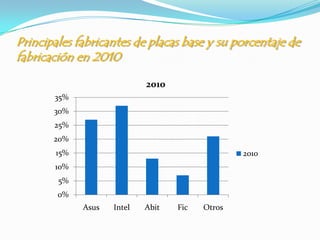

4. Principales fabricantes de placas base y su porcentaje de
fabricación en 2010
2010
35%
30%
25%
20%
15% 2010
10%
5%
0%
Asus Intel Abit Fic Otros

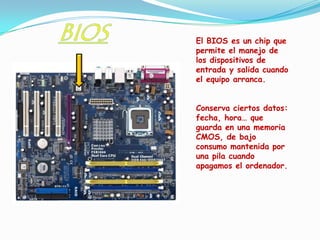

5. El BIOS es un chip que
permite el manejo de
los dispositivos de
entrada y salida cuando
el equipo arranca.
Conserva ciertos datos:
fecha, hora… que
guarda en una memoria
CMOS, de bajo
consumo mantenida por
una pila cuando
apagamos el ordenador.

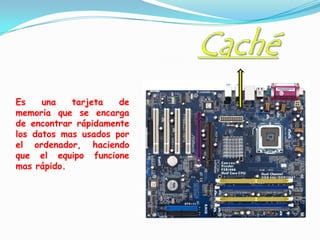

6. Es una tarjeta de
memoria que se encarga
de encontrar rápidamente
los datos mas usados por
el ordenador, haciendo
que el equipo funcione
mas rápido.

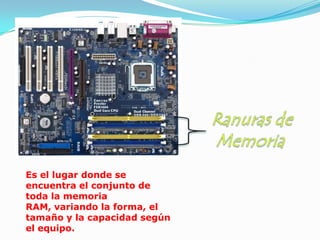

7. Es el lugar donde se
encuentra el conjunto de
toda la memoria
RAM, variando la forma, el
tamaño y la capacidad según
el equipo.

8. El Chipset es un conjunto
de circuitos integrados
que sirven de puente de
comunicación con el
resto de componentes de
la placa, como son
la memoria, las tarjetas
de expansión, los puertos
USB, ratón, teclado, etc.

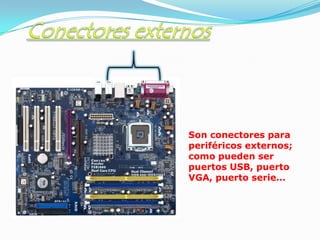

9. Son conectores para
periféricos externos;
como pueden ser
puertos USB, puerto
VGA, puerto serie…

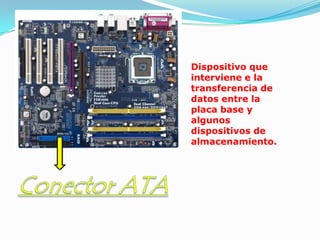

10. Dispositivo que
interviene e la
transferencia de
datos entre la
placa base y
algunos
dispositivos de
almacenamiento.

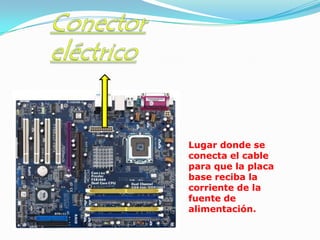

11. Lugar donde se
conecta el cable
para que la placa
base reciba la
corriente de la
fuente de
alimentación.

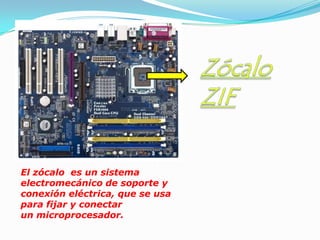

12. El zócalo es un sistema
electromecánico de soporte y
conexión eléctrica, que se usa
para fijar y conectar
un microprocesador.

13. La pila se encarga de
conservar los
parámetros de la BIOS
cuando el ordenador
está apagado. La
duración de esta
batería suele rondar de
3 a 5 años. Un
síntoma de que se está
agotando es que al
apagar el equipo no
nos conserve la fecha y
hora .

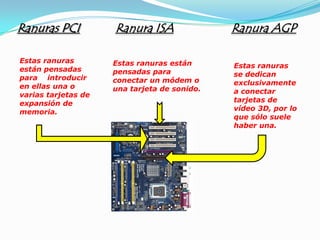

14. Ranuras PCI Ranura ISA Ranura AGP
Estas ranuras Estas ranuras están
están pensadas Estas ranuras
pensadas para se dedican
para introducir conectar un módem o
en ellas una o exclusivamente
una tarjeta de sonido. a conectar
varias tarjetas de
expansión de tarjetas de
memoria. vídeo 3D, por lo
que sólo suele
haber una.
