La tarjeta madre es el componente principal de una computadora que integra y coordina todos los demás elementos. Contiene conectores para el procesador, memoria RAM, BIOS, puertos, expansión de memoria y otros componentes. Las principales partes de la tarjeta madre incluyen el socket del procesador, ranuras para tarjetas de expansión e interfaces para dispositivos de almacenamiento como el disco duro.

1. Marlon Jobel Guerrero Gáleas

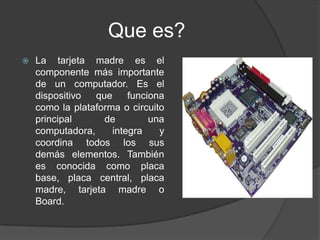

2. Que es?
 La tarjeta madre es el
componente más importante
de un computador. Es el
dispositivo que funciona
como la plataforma o circuito
principal de una
computadora, integra y
coordina todos los sus
demás elementos. También
es conocida como placa
base, placa central, placa
madre, tarjeta madre o
Board.

3.  La tarjeta madre es un tablero que contiene
todos los conectores que se necesitan para
conectar las demás tarjetas del computador.
Una tarjeta madre alberga los conectores del
procesador, memoria RAM, BIOS, puertas en
serie, puertas en paralelo, expansión de la
memoria, pantalla, teclado, disco
duro, enchufes. Una vez que la tarjeta madre
ha sido equipada con esta los elementos que
se han mencionado, se le llama “Chipset” o
conjunto de procesadores.

5. Partes de la tarjeta madre
 Socket o Slot : Se conecta el microprocesador
 Ranuras ISA y PCI: Para conectar las placas de sonido, video
, módem, etc.
 Puerto de comunicación COM: Para conectar el mouse serie, cámara
web serie, etc.
 IDE: Para conectar el disco rígido y lectora de CD
 BIOS chip : Actúa como interfaz entre el hardware y el sistema
operativo
 Puerto paralelo LPT Para conectar la impresora
 Ranura AGP: Para conectar solamente placa de video AGP (Puerto
Acelerador Gráfico)

7. Componentes de una placa
madre…
 Una placa madre típica en PCs consiste de un gran circuito impreso que incluye como mínimo:
Sockets, en donde uno o más CPUs son instalados.

Slots, en donde la memoria principal es instalada (generalmente módulos DIMMs con memoria
DRAM).

Chips de memoria no volátil (generalmente Flash ROM), que contiene la BIOS o el firmware del
sistema.

Un reloj que produce señales de reloj para sincronizar varios componentes.

Bahías o zócalos para tarjetas de expansión.

Conectores de energía para distribuirla entre los distintos dispositivos de la computadora. La
electricidad se recibe desde la fuente eléctrica.

Puertos de conexión para dispositivos como los PS/2 para el ratón y el teclado, o puertos USB.
 También algunas placas madres incluyen dispositivos de enfriamiento como ventiladores.

9. Fabricantes de placas
madres
 Los tres principales fabricantes de placas madres
son ASUS, Foxconn e Intel. Luego existen otros
como AOpen, ASRock, BFG
Technologies, Biostar, Chaintech, DFI, ECS, EPoX
, eVGA, FIC, Gigabyte, Jetway, Mach
Speed, Magic-
Pro, MSI, Mercury, Shuttle, Soyo, Supermicro, Tya
n, Universal abit (ABIT), VIA y XFX.

11. QUÉ ES... LA MEMORIA RAM
?
 La memoria principal o RAM (Random Access Memory, Memoria
de Acceso Aleatorio) es donde el computador guarda los datos que
está utilizando en el momento presente. El almacenamiento es
considerado temporal por que los datos y programas permanecen
en ella mientras que la computadora este encendida o no sea
reiniciada.
 Se le llama RAM por que es posible acceder a cualquier ubicación
de ella aleatoria y rápidamente
 Físicamente, están constituidas por un conjunto de chips o
módulos de chips normalmente conectados a la tarjeta madre. Los
chips de memoria son rectángulos negros que suelen ir soldados
en grupos a unas plaquitas con "pines" o contactos:

13. EL MICROPROCESADOR
 Es un circuito integrado que sirve como cerebro de la
computadora. En el interior de este componente electrónico
existen millones de transistores integrados.
 Suelen tener forma de prisma chato, y se instalan sobre un
elemento llamado zócalo. También, en modelos antiguos solía
soldarse directamente a la placa madre. Aparecieron algunos
modelos donde se adoptó el formato de cartucho, sin embargo
no tuvo mucho éxito. Actualmente se dispone de un zócalo
especial para alojar el microprocesador y el sistema de
enfriamiento, que comúnmente es un ventilador (cooler). El
microprocesador está compuesto por: registros, la Unidad de
control, la Unidad aritmético-lógica, y dependiendo del
procesador, una unidad en coma flotante.
 El primer procesador comercial, el Intel 4004, fue presentado el
15 de noviembre de 1971. Los diseñadores fueron Ted Hoff y
Federico Faggin de Intel, y Masatoshi Shima de Busicom (más
tarde ZiLOG).

15. Conector electrico
Un conector eléctrico es un dispositivo para unir circuitos
eléctricos. En informática, son conocidos también como inferfaces
físicos.
Están compuestos generalmente de un enchufe (macho) y
una base (hembra), aunque existen conectores
hermafroditas, como los conectores LAN Token Ring originales de
IBM.

17. Conectores Eide (disco
duro)
Las siglas significan "Enhanced Integrated Drive Electronics"
("Unidad Electrónica Integrada Mejorada" ó "EIDE"). También se conoce
cono ATA rápida ("Fast ATA" o "Fast Advanced Technology
Attacment"). Representa una versión mejorada (actualizada) del estándar
de interfaz para dispositivos internos tipo IDE. Al igual que el IDE, este
conector dicta la manera en que los dispositivos internos (e.g., disco duro,
CD-ROM, entre otros, se conectan con el resto de la computadora. El
estándar EIDE permite conectar cuatro dispositivos, comparado con los de
la interfaz IDE. Además, puede transferir datos de un dispositivo a otro
desde tres a cuetro veces más rápido que un IDE estándar. La velocidad
para la transferencia de información flutúa entre 11MB y 16.6 MB por
segundo). La interfaz EIDE soporta dispositivos de almacenamientos de
mayor capacidad que los IDE.

19. Conectores de disquetera
La disquetera es un elemento cada vez más en desuso, pero que aún
se monta en los ordenadores compatibles en un zócalo de 3,5”. El conector
de alimentación de la disquetera es más pequeño y con forma de U
invertida, por lo que lo conectaremos de la única forma posible, sin forzarlo.
La disquetera necesita de un cable de bus de datos para conectarla con la
placa madre, y así transmitir los datos de una a otra. Este cable es más
estrecho que el del disco duro o CD-ROM y se conecta a un conector
específico en la placa. Éste se indica en la misma y en el manual como
FDD.
El cable puede tener varios conectores en toda su extensión. A
nosotros sólo nos interesan los de los extremos, que conectaremos la
disquetera y a la placa.
Debemos hacer coincidir el pin1 del cable (color rojo), con el pin1 de
su conector en la placa madre. Si no está indicado en la placa, mírelo en el
manual de instrucciones. El final del otro extremo del cable lo conectaremos
a la disquetera. Esta vez, el pin1 se corresponderá con el extremo del
conector que esté más cerca de la toma de alimentación de la disquetera.
Debe ajustar con fuerza los cables, ya que muchas veces lo que
pensamos que es una avería en la disquetera se corresponde únicamente
con que uno de estos conectores del bus de datos se ha aflojado.

21. Chips
Un circuito integrado (CI) o chip, es una pastilla muy delgada en la
que se encuentra una enorme cantidad (del orden de miles o millones) de
dispositivos microelectrónicos interconectados, principalmente diodos y
transistores, además de componentes pasivos como resistencias o
condensadores. Su área es de tamaño reducido, del orden de un cm² o
inferior. Algunos de los circuitos integrados más avanzados son los
microprocesadores, que son usados en múltiples artefactos, desde
computadoras hasta electrodomésticos, pasando por los teléfonos móviles.
Otra familia importante de circuitos integrados la constituyen las memorias
digitales.

23. Ranuras isa
Son bastante antiguas y cada vez se utilizan menos debido a que
los dispositivos conectados en ella se comunican por un bus muy
lento (un bus es una avenida por la cual viajan los datos en el
computador; un PC tiene varios buses). Las ranuras ISA se
emplean para dispositivos que no requieren una gran capacidad de
transferencia de datos, como el módem interno.

25. Caché
En informática, es un conjunto de datos duplicados de otros originales, con la
propiedad de que los datos originales son costosos de acceder, normalmente en
tiempo, respecto a la copia en el caché. Cuando se accede por primera vez a un dato,
se hace una copia en el caché; los accesos siguientes se realizan a dicha copia,
haciendo que el tiempo de acceso medio al dato sea menor.
El término caché puede utilizarse también para una zona de memoria de disco
denominado caché de disco (Disk cache o Cache buffer en inglés).
La memoria caché está estructurado por celdas, donde cada celda almacena un
byte. La entidad básica de almacenamiento la conforman las filas, llamados también
líneas de caché. Por ejemplo, una caché L2 de 512 KB se distribuye en 16.384 filas y
32 columnas
Cuando se copia o se escribe información de la RAM, por cada movimiento
siempre cubre una línea de caché.
La memoria caché tiene incorporado, un espacio de almacenamiento llamado
Tag RAM, que indica a que porción de la RAM se halla asociada a cada línea de
caché, es decir permite traducir una dirección de RAM en una línea de caché
concretamente.
En el diseño de la memoria caché se deben considerar varios factores que
influyen directamente en el rendimiento de la memoria y por lo tanto en su objetivo de
aumentar la velocidad de respuesta de la jerarquía de memoria. Estos factores son las
políticas de ubicación, extracción, reemplazo, escritura y el tamaño de la caché y de
sus bloques.

27. Bios
El sistema Básico de entrada/salida Basic Input-Output System (BIOS) es
un código de interfaz que localiza y carga el sistema operativo en la RAM; es un
software muy básico instalado en la placa base que permite que ésta cumpla su
cometido. Proporciona la comunicación de bajo nivel, y el funcionamiento y
configuración del hardware del sistema que, como mínimo, maneja el teclado y
proporciona salida básica (emitiendo pitidos normalizados por el altavoz del
ordenador si se producen fallos) durante el arranque. El BIOS usualmente está
escrito en lenguaje ensamblador. El primer término BIOS apareció en el sistema
operativo CP/M, y describe la parte de CP/M que se ejecutaba durante el
arranque y que iba unida directamente al hardware (las máquinas de CP/M
usualmente tenían un simple cargador arrancable en la ROM, y nada más). La
mayoría de las versiones de MS-DOS tienen un archivo llamado "IBMBIO.COM"
o "IO.SYS" que es análogo al CP/M BIOS.
En los primeros sistemas operativos para PC (como el DOS), el BIOS
todavía permanecía activo tras el arranque y funcionamiento del sistema
operativo. El acceso a dispositivos como la disquetera y el disco duro se hacían
a través del BIOS. Sin embargo, los sistemas operativos SO más modernos
realizan estas tareas por sí mismos, sin necesidad de llamadas a las rutinas del
BIOS.
Al encender el ordenador, el BIOS se carga automáticamente en la
memoria principal y se ejecuta desde ahí por el procesador (aunque en algunos
casos el procesador ejecuta la BIOS leyéndola directamente desde la ROM que
la contiene).
