Ensamblaje de computadoras

1. Sesión 3: “Ensamblaje de computadoras”.
Mantenimiento y Reparación de
computadoras

2. Introducción
El trabajo de ensamblaje de computadoras
constituye una gran parte de la tarea de un técnico.
En el momento de trabajar con componentes de
computadoras, el técnico deberá hacerlo de forma
lógica y metódica. Ensamblar una computadora es
una tarea sencilla, construir uno mismo su
computadora nos permitirá seleccionar únicamente
aquellos componentes que nosotros deseemos
incluir.

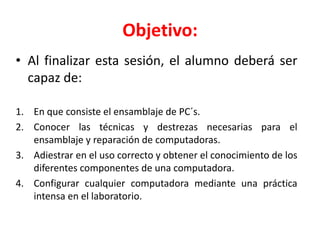

3. Objetivo:
• Al finalizar esta sesión, el alumno deberá ser
capaz de:
1. En que consiste el ensamblaje de PC´s.
2. Conocer las técnicas y destrezas necesarias para el
ensamblaje y reparación de computadoras.
3. Adiestrar en el uso correcto y obtener el conocimiento de los
diferentes componentes de una computadora.
4. Configurar cualquier computadora mediante una práctica
intensa en el laboratorio.

4. 1. Preparación de la caja
Lo primero es ponerte “manos a la obra” con la caja, preparándola para
posteriormente ir montando en ella todos los componentes del
ordenador.
1 A continuación deberá
abrir la caja para poder acceder
a su interior.
2 Retira ahora los paneles metálicos de ambos
lados de la caja. Normalmente basta, con
desencajar unos sencillos enganches y tirar hacia
atrás. Ya puedes acceder al interior de la caja y
empezar a instalar los componentes de tu PC.

5. 2. Configuración de la placa base
Lo siguiente en preparar la placa base antes de montarla definitivamente
en la caja, ya que debes configurarla en función del microprocesador que
vayas a instalar en ella.
1 Saca la placa de su envoltorio aislante y
colócala dentro de la caja, de manera que
las ranuras de expansión queden alineadas
con las chapas protectoras.
2 Con la placa dentro de la caja,
comprueba que todos los orificios de la
parte trasera correspondan con los puertos
de comunicaciones. De no ser así reemplaza
la plantilla metálica por aquella que mejor
se adapte de entre las que trae la caja.

6. 2. Configuración de la placa base
3 Comprueba qué lugares de la caja
corresponden a los orificios de sujeción de
la placa e inserta en ellos los tornillos.
4 Es conveniente que la placa
base esté sujeta a la caja por el
mayor número de tornillos.

7. 3. Instalación del Microprocesador
Ahora conectarás a la placa base, los primeros componentes
de tu equipos.

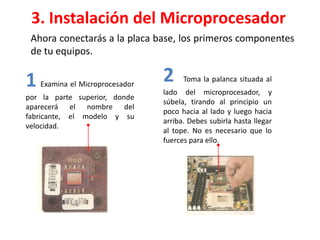

1 Examina el Microprocesador
por la parte superior, donde
aparecerá el nombre del
fabricante, el modelo y su
velocidad.
2 Toma la palanca situada al
lado del microprocesador, y
súbela, tirando al principio un
poco hacia al lado y luego hacia
arriba. Debes subirla hasta llegar
al tope. No es necesario que lo
fuerces para ello.

8. 3. Instalación del Microprocesador
3 Para insertar el
microprocesador debes fijarte
primero en su parte inferior.
Observa que está cubierta por
las numerosas “patas” que
constituyen las conexiones del
microprocesador.
4Inserta el microprocesador en
el zócalo con los pines hacia
abajo, de forma que encajen en
sus respectivo orificios.

9. 3. Instalación del Microprocesador
5 Baja la palanca de la lateral
del zócalo hasta su posición
inicial.
6 A continuación coloca el
disipador de temperatura y el
ventilador encima del micro.

10. 3. Instalación del Microprocesador
7 El disipador se sujeta al zócalo
fuertemente mediante una lengüetas
metálicas. Engancha primero la de uno de
los lados.
8 Por último, conecta en el lugar
correspondiente de la placa el cable
de alimentación del ventilador.

11. 4. Insertar memoria

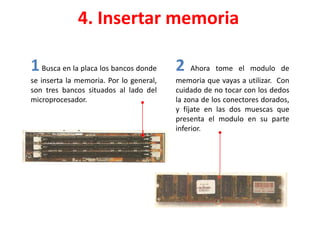

1Busca en la placa los bancos donde
se inserta la memoria. Por lo general,
son tres bancos situados al lado del
microprocesador.
2 Ahora tome el modulo de
memoria que vayas a utilizar. Con
cuidado de no tocar con los dedos
la zona de los conectores dorados,
y fíjate en las dos muescas que
presenta el modulo en su parte
inferior.

12. 4. Insertar memoria

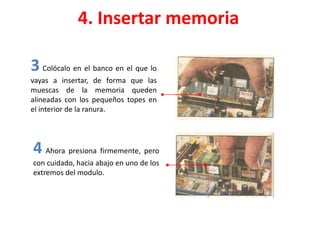

3 Colócalo en el banco en el que lo
vayas a insertar, de forma que las
muescas de la memoria queden
alineadas con los pequeños topes en
el interior de la ranura.
4 Ahora presiona firmemente, pero
con cuidado, hacia abajo en uno de los
extremos del modulo.

13. 5. Fijar la placa base y realizar las
conexiones.

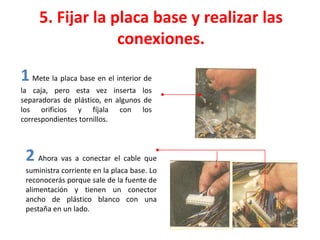

1Mete la placa base en el interior de
la caja, pero esta vez inserta los
separadoras de plástico, en algunos de
los orificios y fíjala con los
correspondientes tornillos.
2 Ahora vas a conectar el cable que
suministra corriente en la placa base. Lo
reconocerás porque sale de la fuente de
alimentación y tienen un conector
ancho de plástico blanco con una
pestaña en un lado.

14. 5. Realizar las conexiones en la
placa base.

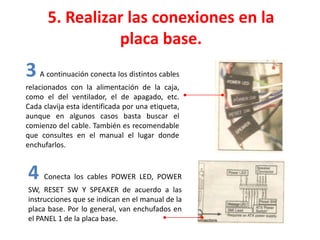

3 A continuación conecta los distintos cables
relacionados con la alimentación de la caja,
como el del ventilador, el de apagado, etc.
Cada clavija esta identificada por una etiqueta,
aunque en algunos casos basta buscar el
comienzo del cable. También es recomendable
que consultes en el manual el lugar donde
enchufarlos.
4 Conecta los cables POWER LED, POWER
SW, RESET SW Y SPEAKER de acuerdo a las
instrucciones que se indican en el manual de la
placa base. Por lo general, van enchufados en
el PANEL 1 de la placa base.

15. 5. Realizar las conexiones en la
placa base.
6 El orden para enchufar cada cable no
importa, sino que depende de lo cómodo que
te resulte, dado que según por cuál comiences,
puede ser más complicado poner los otros.
7 Ahora sigue con los demás cables, hasta
que estén todos conectados.

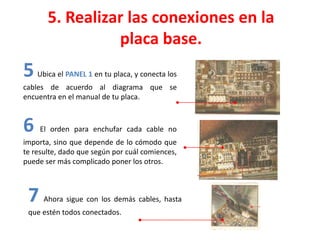

5 Ubica el PANEL 1 en tu placa, y conecta los
cables de acuerdo al diagrama que se
encuentra en el manual de tu placa.

16. 5. Conexión de los cables de datos.

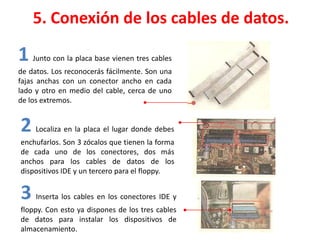

1 Junto con la placa base vienen tres cables
de datos. Los reconocerás fácilmente. Son una
fajas anchas con un conector ancho en cada
lado y otro en medio del cable, cerca de uno
de los extremos.
2 Localiza en la placa el lugar donde debes
enchufarlos. Son 3 zócalos que tienen la forma
de cada uno de los conectores, dos más
anchos para los cables de datos de los
dispositivos IDE y un tercero para el floppy.
3 Inserta los cables en los conectores IDE y
floppy. Con esto ya dispones de los tres cables
de datos para instalar los dispositivos de
almacenamiento.

17. 6. Instalar el disco duro y el DVD.

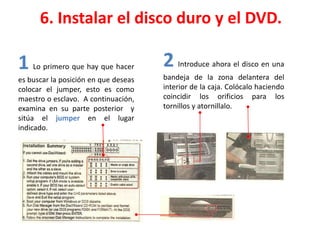

1 Lo primero que hay que hacer
es buscar la posición en que deseas
colocar el jumper, esto es como
maestro o esclavo. A continuación,
examina en su parte posterior y
sitúa el jumper en el lugar
indicado.
2 Introduce ahora el disco en una
bandeja de la zona delantera del
interior de la caja. Colócalo haciendo
coincidir los orificios para los
tornillos y atornillalo.

18. 6. Instalar el disco duro y el DVD.

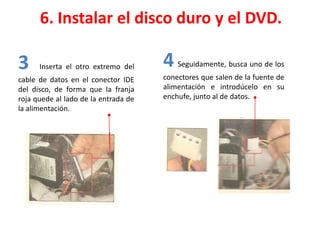

3 Inserta el otro extremo del
cable de datos en el conector IDE
del disco, de forma que la franja
roja quede al lado de la entrada de
la alimentación.
4 Seguidamente, busca uno de los
conectores que salen de la fuente de
alimentación e introdúcelo en su
enchufe, junto al de datos.

19. 6. Instalar el disco duro y el DVD.

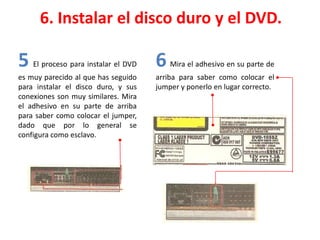

5 El proceso para instalar el DVD
es muy parecido al que has seguido
para instalar el disco duro, y sus
conexiones son muy similares. Mira
el adhesivo en su parte de arriba
para saber como colocar el jumper,
dado que por lo general se
configura como esclavo.
6 Mira el adhesivo en su parte de
arriba para saber como colocar el
jumper y ponerlo en lugar correcto.

20. 6. Instalar el disco duro y el DVD.

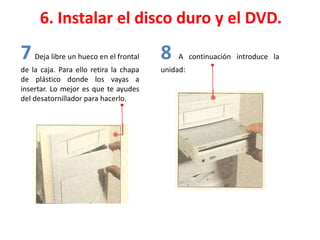

7 Deja libre un hueco en el frontal
de la caja. Para ello retira la chapa
de plástico donde los vayas a
insertar. Lo mejor es que te ayudes
del desatornillador para hacerlo.
8 A continuación introduce la
unidad:

21. 7. Instalar la disquetera.

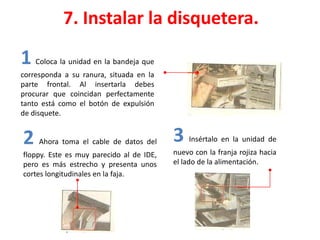

1 Coloca la unidad en la bandeja que
corresponda a su ranura, situada en la
parte frontal. Al insertarla debes
procurar que coincidan perfectamente
tanto está como el botón de expulsión
de disquete.
2 Ahora toma el cable de datos del
floppy. Este es muy parecido al de IDE,
pero es más estrecho y presenta unos
cortes longitudinales en la faja.
3 Insértalo en la unidad de
nuevo con la franja rojiza hacia
el lado de la alimentación.

22. 7. Instalar la disquetera.

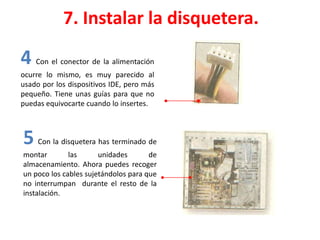

4 Con el conector de la alimentación
ocurre lo mismo, es muy parecido al
usado por los dispositivos IDE, pero más
pequeño. Tiene unas guías para que no
puedas equivocarte cuando lo insertes.
5 Con la disquetera has terminado de
montar las unidades de
almacenamiento. Ahora puedes recoger
un poco los cables sujetándolos para que
no interrumpan durante el resto de la
instalación.

23. 8. Instalar las tarjetas gráficas y de
sonido.

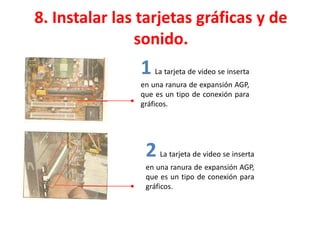

1 La tarjeta de video se inserta
en una ranura de expansión AGP,
que es un tipo de conexión para
gráficos.
2 La tarjeta de video se inserta
en una ranura de expansión AGP,
que es un tipo de conexión para
gráficos.

24. 8. Instalar las tarjetas gráficas y de
sonido.

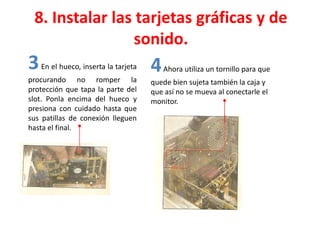

3En el hueco, inserta la tarjeta
procurando no romper la
protección que tapa la parte del
slot. Ponla encima del hueco y
presiona con cuidado hasta que
sus patillas de conexión lleguen
hasta el final.
4Ahora utiliza un tornillo para que
quede bien sujeta también la caja y
que así no se mueva al conectarle el
monitor.

25. 8. Instalar las tarjetas gráficas y de
sonido.

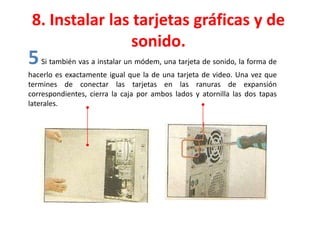

5Si también vas a instalar un módem, una tarjeta de sonido, la forma de
hacerlo es exactamente igual que la de una tarjeta de video. Una vez que
termines de conectar las tarjetas en las ranuras de expansión
correspondientes, cierra la caja por ambos lados y atornilla las dos tapas
laterales.
