Este documento describe un proyecto para automatizar la evaluación de intercambiadores de calor industriales mediante hojas de cálculo. Actualmente, la evaluación de cada intercambiador puede tomar hasta 2 semanas, pero las hojas de cálculo propuestas pueden calcular el factor de ensuciamiento en menos de 5 minutos. El proyecto beneficiará a los ingenieros que realizan las evaluaciones y al personal de mantenimiento, permitiendo mantener los estándares de calidad.

1. Premio a la Innovatividad Universitaria 2011 Automatización De La Evaluación De Intercambiadores De Calor Industriales Proyecto Presentado Por: Ernesto Rudy Gabriel Quiroga Mención: Técnica Los Puertos de Altagracia, Septiembre de 2011

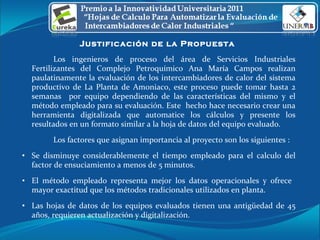

2. Justificación de la Propuesta Los ingenieros de proceso del área de Servicios Industriales Fertilizantes del Complejo Petroquímico Ana María Campos realizan paulatinamente la evaluación de los intercambiadores de calor del sistema productivo de La Planta de Amoniaco, este proceso puede tomar hasta 2 semanas por equipo dependiendo de las características del mismo y el método empleado para su evaluación. Este hecho hace necesario crear una herramienta digitalizada que automatice los cálculos y presente los resultados en un formato similar a la hoja de datos del equipo evaluado. Los factores que asignan importancia al proyecto son los siguientes : Se disminuye considerablemente el tiempo empleado para el calculo del factor de ensuciamiento a menos de 5 minutos. El método empleado representa mejor los datos operacionales y ofrece mayor exactitud que los métodos tradicionales utilizados en planta. Las hojas de datos de los equipos evaluados tienen una antigüedad de 45 años, requieren actualización y digitalización.

3. Diseño de la Hoja de Calculo

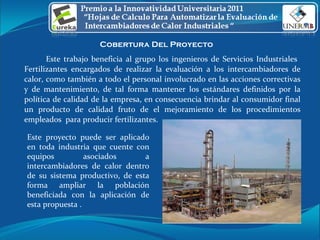

4. Cobertura Del Proyecto Este trabajo beneficia al grupo los ingenieros de Servicios Industriales Fertilizantes encargados de realizar la evaluación a los intercambiadores de calor, como también a todo el personal involucrado en las acciones correctivas y de mantenimiento, de tal forma mantener los estándares definidos por la política de calidad de la empresa, en consecuencia brindar al consumidor final un producto de calidad fruto de el mejoramiento de los procedimientos empleados para producir fertilizantes . Este proyecto puede ser aplicado en toda industria que cuente con equipos asociados a intercambiadores de calor dentro de su sistema productivo, de esta forma ampliar la población beneficiada con la aplicación de esta propuesta .

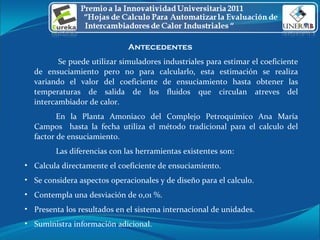

5. Antecedentes Se puede utilizar simuladores industriales para estimar el coeficiente de ensuciamiento pero no para calcularlo, esta estimación se realiza variando el valor del coeficiente de ensuciamiento hasta obtener las temperaturas de salida de los fluidos que circulan atreves del intercambiador de calor. En la Planta Amoniaco del Complejo Petroquímico Ana María Campos hasta la fecha utiliza el método tradicional para el calculo del factor de ensuciamiento. Las diferencias con las herramientas existentes son: Calcula directamente el coeficiente de ensuciamiento. Se considera aspectos operacionales y de diseño para el calculo. Contempla una desviación de 0,01 %. Presenta los resultados en el sistema internacional de unidades. Suministra información adicional.

6. Impacto Social o Económico La implementación de este proyecto no sugiere un costo extra para la empresa ya que se propone hojas de calculo en formato Excel . Este proyecto facilita información que puede ser usada por el personal de la empresa y por estudiantes (pasantes y tesistas), para simular de procesos ya que se conoce la eficiencia y el coeficiente de ensuciamiento de los intercambiadores de calor.

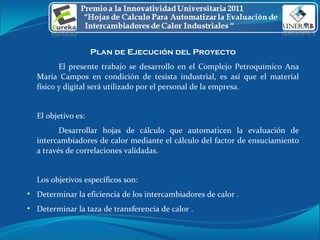

7. Plan de Ejecución del Proyecto El presente trabajo se desarrollo en el Complejo Petroquímico Ana María Campos en condición de tesista industrial, es así que el material físico y digital será utilizado por el personal de la empresa. El objetivo es: Desarrollar hojas de cálculo que automaticen la evaluación de intercambiadores de calor mediante el cálculo del factor de ensuciamiento a través de correlaciones validadas. Los objetivos específicos son: Determinar la eficiencia de los intercambiadores de calor . Determinar la taza de transferencia de calor .

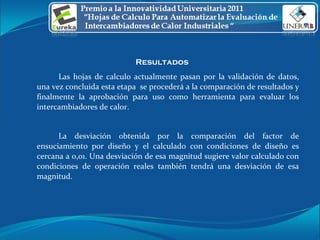

8. Resultados Las hojas de calculo actualmente pasan por la validación de datos, una vez concluida esta etapa se procederá a la comparación de resultados y finalmente la aprobación para uso como herramienta para evaluar los intercambiadores de calor. La desviación obtenida por la comparación del factor de ensuciamiento por diseño y el calculado con condiciones de diseño es cercana a 0,01. Una desviación de esa magnitud sugiere valor calculado con condiciones de operación reales también tendrá una desviación de esa magnitud.

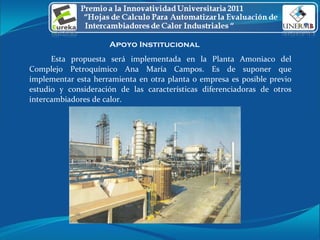

9. Apoyo Institucional Esta propuesta será implementada en la Planta Amoniaco del Complejo Petroquímico Ana María Campos. Es de suponer que implementar esta herramienta en otra planta o empresa es posible previo estudio y consideración de las características diferenciadoras de otros intercambiadores de calor.

10. "El hombre no podrá saberlo todo en la vida, pero si puede dejar por escrito lo que mayormente sabe." Eli Sandrea Gracias por su atención.
