Este documento describe los diferentes tipos de conexiones y componentes de un ordenador, así como los tipos de redes de ordenadores. Explica las conexiones internas y externas de un ordenador, incluyendo puertos como PS/2, USB, VGA y Ethernet. También describe las redes de área local (LAN) y de área extendida (WAN), sus características, tipos (bus, anillo y estrella) y componentes como servidores, clientes y medios de transmisión. Por último, introduce conceptos como Internet, ADSL y la diferencia entre re

1. INDICE Funcionamiento del ordenador Redes locales (LAN) _El microprocesador _ Características _Las memorias _ Elementos Hardware y componentes _Tipos _Dispositivos de almacenamiento Redes de área extendida (WAN) .El disco duro _Características .Dispositivos ópticos: CD y DVD La red de las redes: Internet .Otros dispositivos portátiles _ ¿Qué es? _La placa de base _Como se transmite la _Las conexiones externas del ordenador información por internet Protocolo TCP/IP

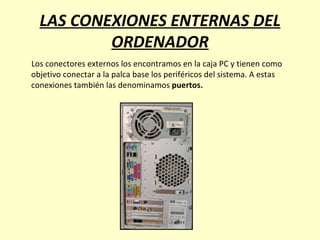

2. LAS CONEXIONES ENTERNAS DEL ORDENADOR Los conectores externos los encontramos en la caja PC y tienen como objetivo conectar a la palca base los periféricos del sistema. A estas conexiones también las denominamos puertos.

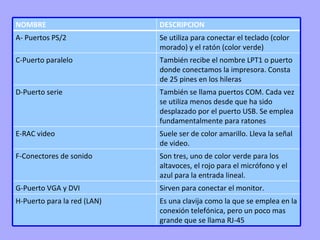

3. NOMBRE DESCRIPCION A- Puertos PS/2 Se utiliza para conectar el teclado (color morado) y el ratón (color verde) C-Puerto paralelo También recibe el nombre LPT1 o puerto donde conectamos la impresora. Consta de 25 pines en los hileras D-Puerto serie También se llama puertos COM. Cada vez se utiliza menos desde que ha sido desplazado por el puerto USB. Se emplea fundamentalmente para ratones E-RAC video Suele ser de color amarillo. Lleva la señal de video. F-Conectores de sonido Son tres, uno de color verde para los altavoces, el rojo para el micrófono y el azul para la entrada lineal. G-Puerto VGA y DVI Sirven para conectar el monitor. H-Puerto para la red (LAN) Es una clavija como la que se emplea en la conexión telefónica, pero un poco mas grande que se llama RJ-45

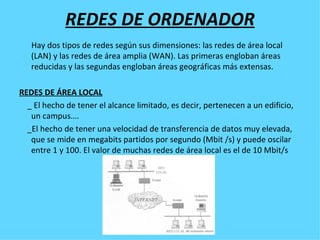

4. REDES DE ORDENADOR Hay dos tipos de redes según sus dimensiones: las redes de área local (LAN) y las redes de área amplia (WAN). Las primeras engloban áreas reducidas y las segundas engloban áreas geográficas más extensas. REDES DE ÁREA LOCAL _ El hecho de tener el alcance limitado, es decir, pertenecen a un edificio, un campus…. _El hecho de tener una velocidad de transferencia de datos muy elevada, que se mide en megabits partidos por segundo (Mbit /s) y puede oscilar entre 1 y 100. El valor de muchas redes de área local es el de 10 Mbit/s

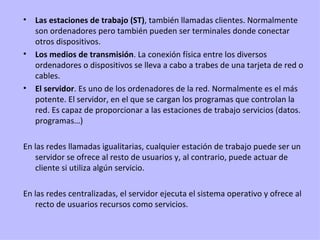

5. Las estaciones de trabajo (ST) , también llamadas clientes. Normalmente son ordenadores pero también pueden ser terminales donde conectar otros dispositivos. Los medios de transmisión . La conexión física entre los diversos ordenadores o dispositivos se lleva a cabo a trabes de una tarjeta de red o cables. El servidor . Es uno de los ordenadores de la red. Normalmente es el más potente. El servidor, en el que se cargan los programas que controlan la red. Es capaz de proporcionar a las estaciones de trabajo servicios (datos. programas…) En las redes llamadas igualitarias, cualquier estación de trabajo puede ser un servidor se ofrece al resto de usuarios y, al contrario, puede actuar de cliente si utiliza algún servicio. En las redes centralizadas, el servidor ejecuta el sistema operativo y ofrece al recto de usuarios recursos como servicios.

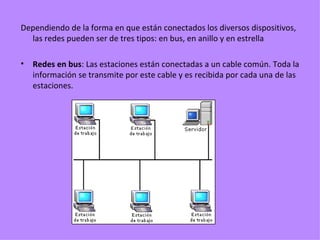

6. Dependiendo de la forma en que están conectados los diversos dispositivos, las redes pueden ser de tres tipos: en bus, en anillo y en estrella Redes en bus : Las estaciones están conectadas a un cable común. Toda la información se transmite por este cable y es recibida por cada una de las estaciones.

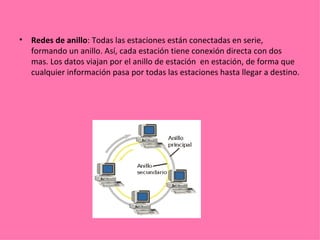

7. Redes de anillo : Todas las estaciones están conectadas en serie, formando un anillo. Así, cada estación tiene conexión directa con dos mas. Los datos viajan por el anillo de estación en estación, de forma que cualquier información pasa por todas las estaciones hasta llegar a destino.

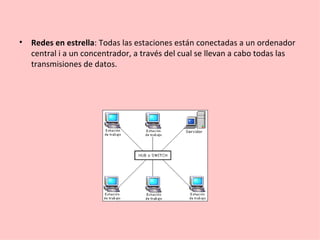

8. Redes en estrella : Todas las estaciones están conectadas a un ordenador central i a un concentrador, a través del cual se llevan a cabo todas las transmisiones de datos.

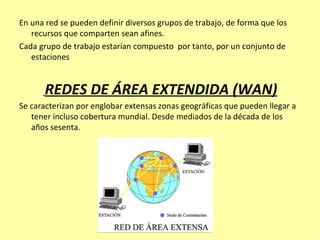

9. En una red se pueden definir diversos grupos de trabajo, de forma que los recursos que comparten sean afines. Cada grupo de trabajo estarían compuesto por tanto, por un conjunto de estaciones REDES DE ÁREA EXTENDIDA (WAN) Se caracterizan por englobar extensas zonas geográficas que pueden llegar a tener incluso cobertura mundial. Desde mediados de la década de los años sesenta.

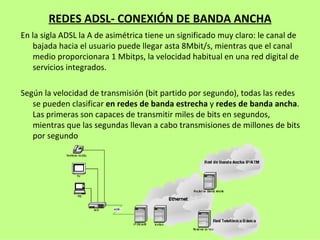

10. REDES ADSL- CONEXIÓN DE BANDA ANCHA En la sigla ADSL la A de asimétrica tiene un significado muy claro: le canal de bajada hacia el usuario puede llegar asta 8Mbit/s, mientras que el canal medio proporcionara 1 Mbitps, la velocidad habitual en una red digital de servicios integrados. Según la velocidad de transmisión (bit partido por segundo), todas las redes se pueden clasificar en redes de banda estrecha y redes de banda ancha . Las primeras son capaces de transmitir miles de bits en segundos, mientras que las segundas llevan a cabo transmisiones de millones de bits por segundo

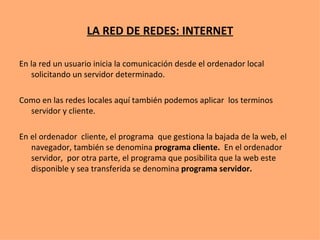

11. LA RED DE REDES: INTERNET En la red un usuario inicia la comunicación desde el ordenador local solicitando un servidor determinado. Como en las redes locales aquí también podemos aplicar los terminos servidor y cliente. En el ordenador cliente, el programa que gestiona la bajada de la web, el navegador, también se denomina programa cliente. En el ordenador servidor, por otra parte, el programa que posibilita que la web este disponible y sea transferida se denomina programa servidor.
