2. AÑOS
PROCESAMIENTO DE MINERALES
SULFURADOS
Conminución
Roca Mineralizada
1. Chancado
2. Clasificación
Liberación
3. Molienda
Separación por tamaño
Concentración
1. Flotación
Separación del
Mineral Valioso
2. Espesamiento
3. Filtración
4. Secado
Concentrado
Cola

3. AÑOS
DIAGRAMA DE FLUJO PROCESAMIENTO DE MINERALES
MINERAL
CHANCADO 2º-3º
FLOTACIÓN
RELAVES A TRANQUE
HARNEROS
CONCENTRADO
CHANCADO
PRIMARIO
MOLIENDA
DE COBRE HUMEDO
ESPESAMIENTO
FILTRADO
SECADO
CONCENTRADO DE COBRE

4. AÑOS
DEFINICIÓN Y OBJETIVOS
CONMINUCIÓN: Es un término genérico que se utiliza para designar
procesos de reducción de tamaño.
Este proceso se caracteriza por su alto consumo de energía.
¿Por qué se realizan los procesos de conminución?
a) Para liberar el mineral de interés del material de desecho,
b) Acelerar la velocidad de reacción en los procesos de concentración ,
c)
Producir partículas de mineral de tamaño y forma definidos.

5. AÑOS

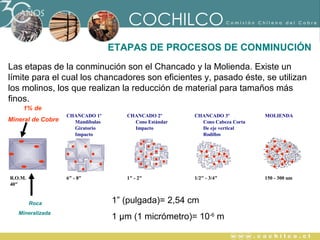

ETAPAS DE PROCESOS DE CONMINUCIÓN
Las etapas de la conminución son el Chancado y la Molienda. Existe un
límite para el cual los chancadores son eficientes y, pasado éste, se utilizan
los molinos, los que realizan la reducción de material para tamaños más
finos.
1% de
R.O.M.
40"
Roca
Mineralizada
CHANCADO 1º
Mandíbulas
Giratorio
Impacto
CHANCADO 2º
Cono Estándar
Impacto
CHANCADO 3º
Cono Cabeza Corta
De eje vertical
Rodillos
MOLIENDA
6" - 8"
Mineral de Cobre
1" - 2"
1/2" - 3/4"
150 - 300 um
1” (pulgada)= 2,54 cm
1 μm (1 micrómetro)= 10-6 m

6. AÑOS
CHANCADO
•
Primera etapa de reducción de tamaño
•
Realizado normalmente en seco por máquinas que se mueven con
lentitud y aplican grandes fuerzas a bajas velocidades sobre las rocas
de mineral.
•
No existe tecnología capaz de realizar el proceso de chancado en una
sola etapa siendo necesarias varias etapas de fragmentación y más de
un equipo.
ETAPAS DEL CHANCADO
Mineral chancado a Molienda

7. AÑOS
CLASIFICACIÓN (HARNEROS)
Los objetivos del harneado son :
•
Impedir que el material que no ha sido chancado lo suficiente
pase a otra etapa de reducción (sobre tamaño)
•
Preparar material con un rango estrecho de tamaño para
alimentar ciertos procesos de concentración.
•
Extraer desde la alimentación a un chancador aquel material que
ya cumple con las especificaciones del producto, de modo de
aumentar la capacidad y eficiencia del chancador.
•
Separar el material en una serie de productos finales de tamaño
específico.
TIPO I: PLACAS PERFORADAS (Metal, Goma, Poliuretano)

8. AÑOS
MOLIENDA
•
Reducción de tamaño de las partículas relativamente gruesas dejadas
por la etapa de chancado.
•
El objetivo de la molienda es reducir el material al tamaño óptimo para
el proceso de concentración.
•
Existen molinos de barras, bolas y semiautógenos (SAG).
•
Se realiza por lo general cuando el material está en una pulpa con agua
Mineral Chancado
Pulpa de mineral a flotación

9. AÑOS
DIAGRAMA DE FLUJO PROCESAMIENTO DE MINERALES
MINERAL
CHANCADO 2º-3º
FLOTACIÓN
RELAVES A TRANQUE
HARNEROS
CONCENTRADO
CHANCADO
PRIMARIO
MOLIENDA
DE COBRE HUMEDO
ESPESAMIENTO
FILTRADO
SECADO
CONCENTRADO DE COBRE

10. AÑOS
CONCENTRACIÓN (FLOTACIÓN)
•
•
•
A la pulpa de mineral se agrega una serie de reactivos químicos especiales que
causan una condición de hidrofobicidad sobre las partículas de mineral.
Al introducir aire al sistema, se produce un conjunto de burbujas sobre las cuales se
adhieren estas partículas. Las burbujas, a medida que van ascendiendo, se van
enriqueciendo de estas partículas hasta que se alcanza la superficie y en donde son
posteriormente retiradas.
Mientras tanto, las partículas de material estéril no han sido afectadas por los
reactivos químicos y permanecerán suspendidas dentro de la pulpa.
Pulpa de
mineral
Concentrado
(30% de Cobre)

11. AÑOS
CELDA DE FLOTACIÓN
PULPA DE MINERAL
PULPA DE
CONCENTRADO DE
COBRE
PULPA DE MATERIAL
ESTÉRIL

12. AÑOS
CONCENTRADO DE COBRE

13. AÑOS

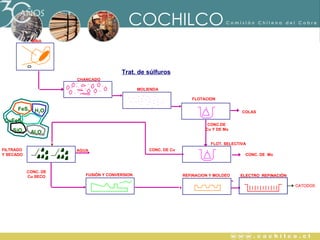

MINA
Trat. de súlfuros
CHANCADO
MOLIENDA
FLOTACION
FeS2 H O
2
COLAS
CuFeS2
SiO2
CONC.DE
Cu Y DE Mo
Al2O3
FLOT. SELECTIVA
FILTRADO
Y SECADO
AGUA
CONC. DE Cu
CONC. DE Mo
Trat. de Oxidos
CONC. DE
Cu SECO
FUSIÓN Y CONVERSIONLIXIVIACION
REFINACION Y MOLDEO
EXTR. POR SOLVENTE
ELECTRO REFINACIÓN
CATODOS
