El documento resume un taller colectivo llevado a cabo para fabricar el mobiliario del proyecto Quilombo en Elche, España. El taller involucró a varios colaboradores y se dividió en cuatro fases para diseñar y producir cuatro modelos de mobiliario: un banco, taburetes, mecedoras y banquetas. Cada modelo fue diseñado, construido y trenzado de manera colaborativa por los participantes durante el taller de una semana.

1. PROCESO Y
RESULTADOS DEL
TALLER
COLECTIVO
LLEVADO A CABO PARA
FABRICAR EL
MOBILIARIO
DEL PROYECTO
QUILOMBO
06-11-2012 / 13-11-2012
ELX
JACARILLA
PILAR DE LA HORADADA
Un Proyecto de Sergio Saura Javaloyes. Iniciativa y gestión del taller: María G. Javaloyes, Sergio Saura Javaloyes.
En colaboración con Mecedorama, la asociación Proyecto áSILO, amigos y familiares . Fotografía: María Conesa.

2. DEDICADO A TODOS
LOS PARTICIPANTES:
Ilustración:
María Pascual Franch.
Colaboradores:
JORGE BERMEJO
SERGIO CEBALLOS
MARÍA CONESA
JANA CORO
ALDO CUSUMANO
ANA ENGUITA
PAULA FERRANDO
MARÍA G. JAVALOYES
SEBASTIÁN GRAGERA
ALEX LÓPEZ
MARÍA MALLO
JOSE MILARA
ALEJANDRO MURCIA
FERRÁN PEDRÓN
MARÍA PASCUAL
NORMANDO S. JAVALOYES
SERGIO S. JAVALOYES
SALO TAMAYO

3. RECAPITULANDO
El QUILOMBO es un proyecto de
vida de Sergio Saura Javaloyes,
iniciado en Marzo del 2009, en
Elche.
Consiste en transformar una
casa abandonada de Elche, en
un local de ocio, cultura y vida
nocturna.
El proceso para llevarlo a cabo
será mediante la AUTOGESTIÓN
y la AUTOCONSTRUCCIÓN. El
objetivo es un espacio y un
negocio con identidad propia,
con historia, pero sobretodo, un
MODO DE VIDA.
Tras una primera fase de
reforma de obra, entra a colaborar con él como diseñadora,
en 2012, la arquitecta, María
Gómez Javaloyes.
Foto derecha: Estado en que se encontraba la construcción que reformó Sergio
Saura Javaloyes. Foto izquierda: Sergio Saura Javaloyes
La propuesta de María fue un
proceso de diseño, construcción
y comunicación con diferentes
grados de colaboración entre
ellos y con más agentes. Hacer
esta casa pública antes de abrir
físicamente.

4. FASE REFORMA ESTRUCTURAL
Y ACABADOS EXTERIORES
FASE CARPINTERIAS DE VENTA- FASE FABRICACION MOBILIARIO
MEDIANTE TALLER COLECTIVO
NAS Y PUERTAS MECÁNICAS
RECAPITULANDO
Tras una primera fase de
REFORMA ESTRUCTURAL y una
segunda fase de FABRICACION
DE CARPINTERIAS PARA PUERTAS Y VENTANAS, llegamos a la
tercera fase>
FABRICACION DE
MOBILIARIO.
Decidimos realizarlo mediante-
TALLER COLECTIVO,
que combine la formación
creativa desde la práctica de
los oficios, con la producción
colaborativa y artesanal de
productos.
Fotos derecha: Reforma de fachada. Fotos centro: Construcción y puesta en
obra de Puerta-Techo del patio. Foto izquierda: Espacio interior vacío.

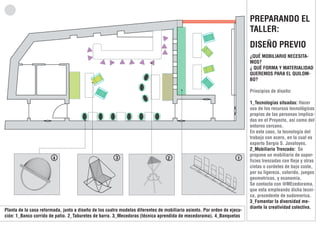

5. PREPARANDO EL
TALLER:
DISEÑO PREVIO
¿QUÉ MOBILIARIO NECESITAMOS?
¿ QUÉ FORMA Y MATERIALIDAD
QUEREMOS PARA EL QUILOMBO?
Principios de diseño:
4
3
2
1
Planta de la casa reformada, junto a diseño de los cuatro modelos diferentes de mobiliario asiento. Por orden de ejecución: 1_Banco corrido de patio. 2_Taburetes de barra. 3_Mecedoras (técnica aprendida de mecedorama). 4_Banquetas
1_Tecnologías situadas: Hacer
uso de los recursos tecnológicos
propios de las personas implicadas en el Proyecto, así como del
entorno cercano.
En este caso, la tecnología del
trabajo con acero, en la cual es
experto Sergio S. Javaloyes.
2_Mobiliario Trenzado: Se
propone un mobiliario de superficies trenzadas con fleje y otras
cintas o cordeles de bajo coste,
por su ligereza, colorido, juegos
geometricos, y economia.
Se contacta con @MEcedorama,
que esta empleando dicha tecnica, procedente de sudamerica.
3_Fomentar la diversidad mediante la creatividad colectiva.

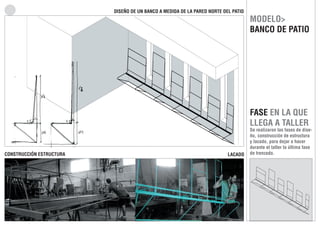

6. DISEÑO DE UN BANCO A MEDIDA DE LA PARED NORTE DEL PATIO
MODELO>
BANCO DE PATIO
FASE EN LA QUE
LLEGA A TALLER
CONSTRUCCIÓN ESTRUCTURA
LACADO
Se realizaron las fases de diseño, construcción de estructura
y lacado, para dejar a hacer
durante el taller la última fase
de trenzado.

7. DISEÑO OPTIMIZADO CON CÁLCULO ESTRUCTURAL. CONSTRUCCIÓN DEL PRIMER PROTOTIPO DE ESTRUCTURA
MODELO>
TABURETE BAR
FASE EN LA QUE
LLEGA A TALLER
DISEÑO Y PRIMERAS PRUEBAS DE TRENZADO
Se realizaron las fases de diseño
y construcción de estructura de
la primera versión, dejando para
realizar en el taller colectivo la
segunda versión calculada, y la
superficie trenzada.

8. DISEÑO DE VERSIONES EN BOCETO
MODELO>
MECEDORA
FASE EN LA QUE
LLEGA A TALLER
REFERENCIAS
Ejemplos de mobiliario
trenzado con fleje, una
técnica extendida en
sudamérica, registrada en
la plataforma
Inteligencias Colectivas y
desarrollada en España por
Mecedorama.
Rogelio
Autor desconocido
Se realizaron únicamente
bocetos y unos primeros planos
medidos, dejando para taller la
versión de diseño definitiva con
las indicaciones de María Mallo,
de Mecedorama.

9. MODELO>
BANQUETA
FASE EN LA QUE
LLEGA A TALLER
REFERENCIAS
A taller únicamente llegan las
llantas de bici, y una referencia
del modelo que se pretendía
conseguir.
Una vez allí uno de los participantes, Sebastián Gragera,
decide experimentar desde otra
referencia.

10. LANZAMIENTO
DEL TALLER

11. GEOLOCALIZACIÓN
DEL TALLER
Tanto para la fabricación
del mobiliario como para la
gestión del taller, se hizo uso
de los recursos tecnológicos
y materiales situados en el
territorio sur de la provincia de
Alicante: el Bajo Vinalopó y la
Vega Baja del Segura.
(unicamente uno de los rollos
del fleje vino de fuera de este
territorio)
PUNTO DE
COMPRA
DE ACERO
Todo el trabajo con el acero
se llevó a cabo en el taller
“Mecanicas Artisitca”, en PIlar
de la Horadada.
PUNTO DE
COMPRA
DE FLEJE
El trabajo del trenzado se realizo entre dicho taller y la Casa
Liquen, en Jacarilla.
PUNTO DE
LACADO
PUNTO
DESGÜACE,
COMPRA DE
LLANTAS
E: 1/ 10000
Los participantes procedían
de diferentes puntos de la
geografia española: Castuera,
Coria, Barbate, Navarra, Madrid, Alicante, Onil, El Algar,
Benilloba, Jacarilla.

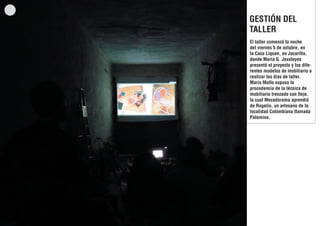

12. GESTIÓN DEL
TALLER
El taller comenzó la noche
del viernes 5 de octubre, en
la Casa Liquen, en Jacarilla,
donde Maria G. Javaloyes
presentó el proyecto y los diferentes modelos de mobiliario a
realizar los dias de taller.
María Mallo expuso la
procedencia de la técnica de
mobiliario trenzado con fleje,
la cual Mecedorama aprendió
de Rogelio, un artesano de la
localidad Colombiana llamada
Palomino.

13. GESTIÓN DEL
TALLER
El sabado, en la nave “Mecánicas artisticas”, comenzamos
mostrando:
1_La técnica del flejado.
A cargo de Maria Mallo de
Mecedorama.
2_Las herramientas y maquinaria del taller para el trabajo
del acero.
A cargo de Sergio Saura
Javaloyes
Estos modelos en diferentes fases de fabricación, permitirían
a cada participante escoger
donde implicarse.
Los participantes podían
decidir.

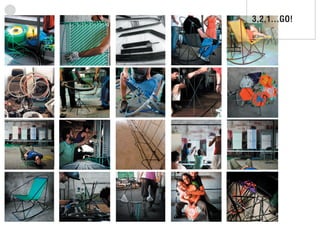

14. 3,2,1...GO!

15. EN TALLER CON
EL BANCO
FICHA TÉCNICA:
Banco de 4m de ancho, de
barras de acero macizo de
D=8mm, y tubular de D=10mm,
con tratamiento de protección
antioxidante mediante lacado.
Superficies trenzadas de fleje.
DISEÑO: María G. Javaloyes,
Sergio S. Javaloyes
CONSTRUCCIÓN CHASIS:
Sergio S. Javaloyes
TRENZADO:
Jorge Bermejo, Sergio Ceballos, María Conesa, Jana Coro,
Aldo Cusumano, Ana Enguita,
Paula Ferrando, María G.
Javaloyes, Alex López, María
Mallo, Jose Milara, Alejandro
Murcia, Ferrán Pedrón, María
Pascual, Normando S. Javaloyes, Salo Tamayo

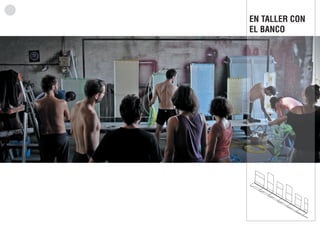

16. EN TALLER CON
EL BANCO

17. EN TALLER CON
EL BANCO

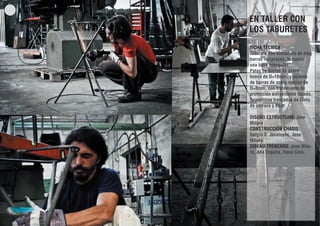

18. EN TALLER CON
LOS TABURETES
FICHA TÉCNICA:
Taburete con estructura de tres
barras recíprocas, fomando
una base triangular.
Patas de barras de acero
hueco de D=10mm, y asiento
de barras de acero macizo de
D=8mm, con tratamiento de
protección antioxidante lacado.
Superficies trenzadas de Cinta
de carraca y fleje.
DISEÑO ESTRUCTURA: Jose
Milara
CONSTRUCCIÓN CHASIS:
Sergio S. Javaloyes, Jose
MIlara
DISEÑO TRENZADO: Jose Milara, Ana Enguita, Hana Coro.

19. EN TALLER CON
LOS TABURETES

20. EN TALLER CON
LOS TABURETES

21. PRODUCTO
ACABADO

22. EN TALLER CON
LAS MECEDORAS
FICHA TÉCNICA:
Mecedoras con estructura
de barras macizas. Patas de
barras de acero macizo de
D=10mm, y asiento de barras
de acero macizo de D=8mm,
con tratamiento de protección
antioxidante lacado.
Superficies trenzadas de fleje.
DISEÑO ESTRUCTURA: María
G. Javaloyes, María Mallo
CONSTRUCCIÓN CHASIS:
Maria Mallo, Sergio S. Javaloyes, Jorge bermejo
TRENZADO: María Conesa, María Javaloyes, Jorge Bermejo,
Ana Enguita, Paula Fernández

23. EN TALLER CON
LAS MECEDORAS
En colaboración con María
Mallo, de Mecedorama, María
G. Javaloyes completa el diseño de la mecedora que había
iniciado.
Los detalles técnicos más
importantes radican en la
posición de intersección de las
patas sobre el balancín.
Se hicieron dos pruebas, hasta
darse con el punto exacto de
colocación.

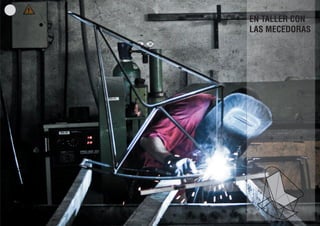

24. EN TALLER CON
LAS MECEDORAS

25. PRODUCTO
ACABADO

26. EN TALLER CON
LAS BANQUETAS
FICHA TÉCNICA:
Modelo1: Asiento conformado
por la unión de dos llantas en
dos puntos.
Superficies trenzadas de cordel
de polietileno.
MOdelo2: Asiento bajo conformado desde la manipulación
de una sóla llanta de bici.
ESTRUCTURA
modelo1: Jose Milara, María
G. Javaloyes.
modelos2: Sebastián Gragera
TRENZADO
modelo1a:
María Franch, Aldo CUsumano,
modelo1b:
María Conesa, Paula Ferrando

27. EN TALLER CON
LAS BANQUETAS

28. EN TALLER CON
LAS BANQUETAS
MODELO1

29. EN TALLER CON
LAS BANQUETAS
MODELO2

30. PRODUCTO
ACABADO
MODELO1
