Este documento proporciona información sobre varios productos de media tensión de Schneider Electric, incluyendo interruptores Evolis de 17.5 kV y 24 kV, interruptores en SF6 SF1 y SFset, y fusibles Fusarc CF. Describe las características eléctricas, dimensiones, pesos y aplicaciones de estos equipos.

1. 9

2. Productos en Media Tensión
Panorama.......................................................................................................................... 9/2
Interruptores MT Evolis 17,5KV ....................................................................................... 9/3
Interruptores MT Evolis 17,5KV - Características eléctricas.......................................... 9/4
Interruptores MT Evolis 24 KV - Versión frontal .............................................................. 9/5
Interrruptores MT en SF6 - SF1 y SFset.......................................................................... 9/7
Interrruptores MT en SF6 - Características..................................................................... 9/8
Fusibles Fusarc CF......................................................................................................... 9/10

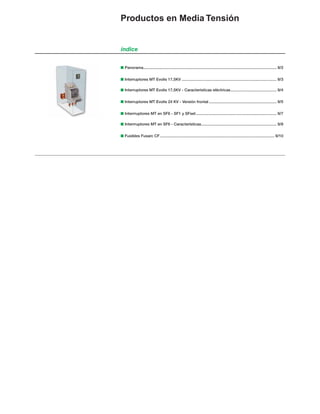

índice

3. 9/29/2
productos en
Media Tensión
Protección Interruptores Contactores Fusibles Transformadores de
medición
Sepam SF1 SFset Evolis Rollarc 400 Fusarc CF CT. VT LPCT
Unidad de
Protección
Multifunción
A distintos niveles
de tensión
Aplicaciones
Subestaciones
Bus de barras
Transformadores
Motores
Generadores
Capacitores
Protocolo
Modbus
digital
36
24
17.5
12
7.2
12
36
2424
1250 A
Max. intensidad nominal
2500 A 2500 A
Max. intensidad de corto circuito
25KA 25KA 40kA 40kA 31.5kA
400 A 250 A 5000 A 5000 A
10kA 63kA 50kA 63kA8kA
SF6 SF6 Vacío SF6 Seco Seco
Interruptor
Mecanismo
montado
frontal o
lateral
Interruptor
Mecanismo
montado
frontal o
lateral
Integrado
con unidad
de disparo
VIP (con
fuente
auxiliar)
Interruptor
o extraíble
o extraíble
con retención
magnética
y retención
mecánica
Normas
CEI, DIN, VDE
Fusibles usados
en transformadores
de distribución
Trasformadores
de intensidad,
de tensión
del tipo
convencional
para media
tensión
Trasformadores
de intensidad
multirango
(LPCT),
y tipo toroidal
para media
tensión
Unidades
multifunción
compactas
para distintas
aplicaciones
de intensidad o
aplicaciones
personalizadas
(software
Logipam)
40.5
Niveles de tensión
Gama de equipos y productos

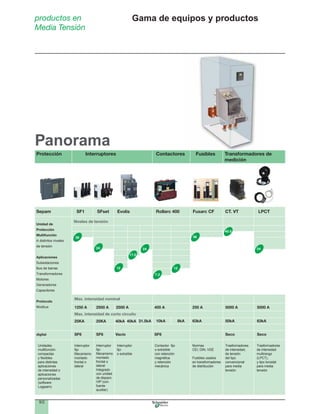

Panorama

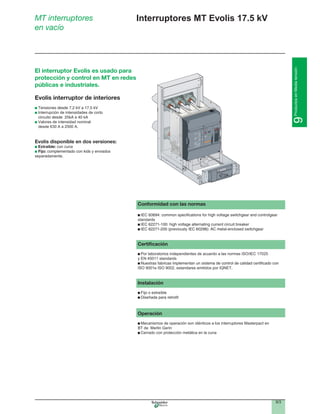

4. 9/3
9ProductosenMediatensión
Interruptores MT Evolis 17.5 kVMT interruptores
en vacío
Conformidad con las normas
standards
Certificación
Por laboratorios independientes de acuerdo a las normas ISO/IEC 17025
y EN 45011 standards
ISO 9001e ISO 9002, estandares emitidos por IQNET.
Instalación
Operación
Mecanismos de operación son idénticos a los interruptores Masterpact en
BT de Merlin Gerin
Cerrado con protección metálica en la cuna
Ics = 100%
Icu
220/440
525
690
100
100
85
Icw
85kA/1s
DV2
cat.B
IEC
947-2
UTE
VDE
BS
CEI
UNE
AS
NEMA
EN 60947-2
50/60Hz
Ue
Icu
(V)
(kA)
Evolis interruptor de interiores
Interrupción de intensidades de corto
Valores de intensidad nominal
desde 630 A a 2500 A.
Evolis disponible en dos versiones:
Extraible: con cuna
Fijo:
separadamente.
El interruptor Evolis es usado para
protección y control en MT en redes
públicas e industriales.

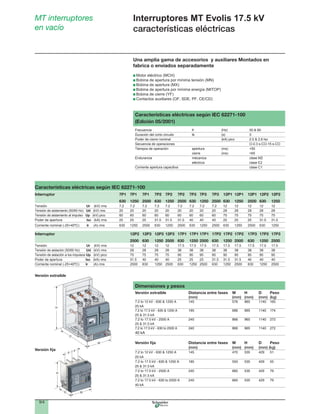

5. 9/4
Interruptores MT Evolis 17.5 kV
características eléctricas
MT interruptores
en vacío
Dimensiones y pesos
Versión extraible Distancia entre fases W H D Peso
(mm) (mm) (mm) (mm) (kg)
185 686 965 1140 174
240 866 965 1140 272
Versión fija Distancia entre fases W H D Peso
(mm) (mm) (mm) (mm) (kg)
Características eléctricas según IEC 62271-100
(Edición 05/2001)
Secuencia de operaciones O-0.3 s-CO-15 s-CO
Tiempos de operación apertura (ms) <50
cierre (ms) <65
Endurancia mécanica clase M2
eléctrica clase E2
Corriente apertura capacitiva clase C1
Características eléctricas según IEC 62271-100
Interruptor 7P1 7P1 7P1 7P2 7P2 7P2 7P3 7P3 7P3 12P1 12P1 12P1 12P2 12P2
630 1250 2500 630 1250 2500 630 1250 2500 630 1250 2500 630 1250
Tensión Ur
Tensión de aislamiento (50/60 Hz) Ud 20 20 20 20 20 20 20 20 20 28 28 28 28 28
Tensión de aislamiento al impulso Up 60 60 60 60 60 60 60 60 60 75 75 75 75 75
Poder de apertura Isc
Corriente nominal (-25+40ºC) Ir (A) rms 630 1250 2500 630 1250 2500 630 1250 2500 630 1250 2500 630 1250
Interruptor 12P2 12P3 12P3 12P3 17P1 17P1 17P1 17P2 17P2 17P2 17P3 17P3 17P3
2500 630 1250 2500 630 1250 2500 630 1250 2500 630 1250 2500
Tensión Ur
Tensión de aislación (50/60 Hz) Ud
TensIón de aislación a los impulsos Up
Poder de apertura Isc
Corriente nominal (-25+40ºC) Ir (A) rms 2500 630 1250 2500 630 1250 2500 630 1250 2500 630 1250 2500
Una amplia gama de accesorios y auxiliares Montados en
fabrica o enviados separadamente
Motor eléctrico (MCH)
Bobina de apertura por mínima tensión (MN)
Bobina de apertura (MX)
Bobina de apertura por mínima energía (MITOP)
Bobina de cierre (YF)
Contactos auxiliares (OF, SDE, PF, CE/CD)
H
D
W
Versión extraíble
Ics = 100%
Icu
220/440
525
690
100
100
85
Icw 85kA/1s
DV2
cat.B
IEC
947-2
UTE
VDE
BS CEI
UNE
AS NEMA
EN 60947-2
50/60Hz
Ue
Icu
(V)
(kA)
H
WD
d
dVersión fija

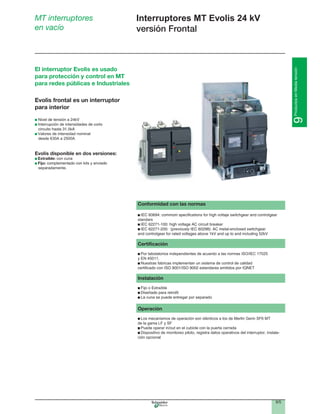

6. 9/5
9ProductosenMediatensión
Interruptores MT Evolis 24 kV
versión Frontal
MT interruptores
en vacío
Conformidad con las normas
standars
Certificación
Por labotatorios independientes de acuerdo a las normas ISO/IEC 17025
y EN 45011.
Nuestras fabricas implementan un sistema de control de calidad
Instalación
La cuna se puede entregar por separado
Operación
Los mecanismos de operación son idénticos a los de Merlin Gerin SF6 MT
de la gama LF y SF
Puede operar in/out en el cubicle con la puerta cerrada
Dispositivo de monitoreo piloto, registra datos operativos del interruptor, instala-
ción opcional
Evolis frontal es un interruptor
para interior
Interrupción de intensidades de corto
Valores de intensidad nominal
desde 630A a 2500A
Evolis disponible en dos versiones:
Extraible: con cuna
Fijo:
separadamente.
El interruptor Evolis es usado
para protección y control en MT
para redes públicas e Industriales

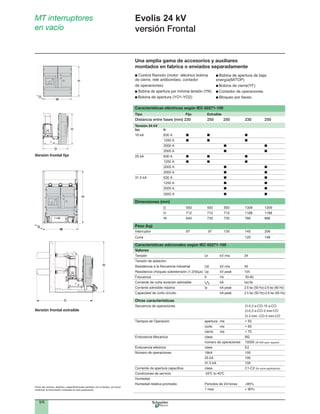

7. 9/6
Evolis 24 kV
versión Frontal
MT interruptores
en vacío
Una amplia gama de accesorios y auxiliares
montados en fabrica o enviados separadamente
Control Remoto (motor eléctrico bobina
de cierre, rele antibombeo, contador
de operaciones)
Bobina de apertura por mínima tensión (YN)
Bobina de apertura (YO1-YO2)D
W
H
D
W
H
H
D
H
D
H
W
D
H
W
D
D
H
D
H
D
W
H
D
W
H
H
D
H
D
H
W
D
H
W
D
D
HH
D
Características eléctricas según IEC 62271-100
Tipo Fijo Extraíble
Distancia entre fases (mm) 230 250 250 230 250
Tensión 24 kV
Isc Ir
1250 A
2000 A
2500 A
1250 A
2000 A
2500 A
1250 A
2000 A
2500 A
Dimensiones (mm)
D 593 593 593 1309 1309
H 712 712 712 1188 1188
W 645 730 730 786 886
Peso (kg)
Interruptor 97 97 135 145 206
Cuna 125 148
Características adicionales según IEC 62271-100
Valores
Tensión
Tensión de aislación:
Resistencia a la frecuencia industrial
Frecuencia fr Hz 50-60
Corriente de corta duración admisible I /t
2.5 Isc (50 Hz)-2.6 Isc (60 Hz)
Capacidad de corto circuito 2.5 Isc (50 Hz)-2.6 Isc (60 Hz)
Otras características
Secuencia de operaciones O-0,3 s-CO-15 s-CO
O-0,3 s-CO-3 min-CO
O-3 min -CO-3 min-CO
Tiempos de Operación apertura ms < 50
corte ms < 65
cierre ms < 70
Endurancia Mecanica clase M2
número de operaciones 10000
Endurancia eléctrica class E2
Corriente de apertura capacitiva class C1-C2 (for some applications)
Condiciones de servicio -25°C to 40°C
Humedad:
energía(MITOP)
Bobina de cierre(YF)
Contador de operaciones
Versión frontal fija
Versión frontal extraíble

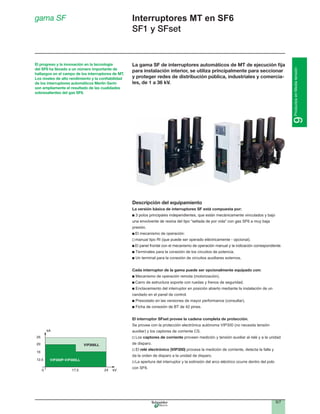

8. 9/7
9ProductosenMediatensión
Interruptores MT en SF6
SF1 y SFset
gama SF
La gama SF de interruptores automáticos de MT de ejecución fija
para instalación interior, se utiliza principalmente para seccionar
y proteger redes de distribución pública, industriales y comercia-
les, de 1 a 36 kV.
Descripción del equipamiento
La versión básica de interruptores SF está compuesta por:
presión.
El mecanismo de operación:
El panel frontal con el mecanismo de operación manual y la indicación correspondiente.
Terminales para la conexión de los circuitos de potencia.
Un terminal para la conexión de circuitos auxiliares externos.
Cada interruptor de la gama puede ser opcionalmente equipado con:
Mecanismo de operación remota (motorización).
Carro de estructura soporte con ruedas y frenos de seguridad.
Enclavamiento del interruptor en posición abierto mediante la instalación de un
candado en el panel de control.
Presostato en las versiones de mayor performance (consultar).
El interruptor SFset provee la cadena completa de protección.
Se provee con la protección electrónica autónoma VIP300 (no necesita tensión
auxiliar) y los captores de corriente CS.
Los captores de corriente proveen medición y tensión auxiliar al relé y a la unidad
de disparo.
El relé electrónico (VIP300) procesa la medición de corriente, detecta la falla y
da la orden de disparo a la unidad de disparo.
La apertura del interruptor y la extinsión del arco eléctrico ocurre dentro del polo
con SF6.
El progreso y la innovación en la tecnología
del SF6 ha llevado a un número importante de
hallazgos en el campo de los interruptores de MT.
Los niveles de alto rendimiento y la confiabilidad
de los interruptores automáticos Merlin Gerin
son ampliamente el resultado de las cualidades
sobresalientes del gas SF6.

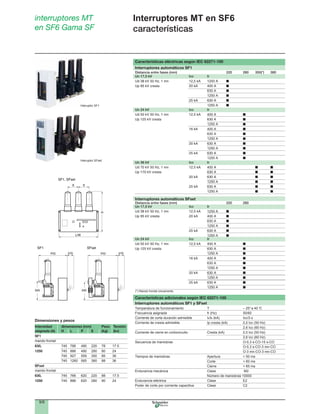

9. 9/8
Interruptores MT en SF6
características
interruptores MT
en SF6 Gama SF
tesFS1FS
tesFS,1FS
L/W
P/D 270
345
P/D 270
345
E E
H
Características eléctricas según IEC 62271-100
Interruptores automáticos SF1
Distancia entre fases (mm) 220 280 350(*) 380
Un 17,5 kV Icc Ir
630 A
1250 A
1250 A
Un 24 kV Icc Ir
1250 A
630 A
1250 A
1250 A
1250 A
Un 36 kV Icc Ir
1250 A
1250 A
Interruptores automáticos SFset
Distancia entre fases (mm) 220 280
Un 17,5 kV Icc Ir
630 A
1250 A
1250 A
Un 24 kV Icc Ir
1250 A
630 A
1250 A
1250 A
1250 A
Características adicionales según IEC 62271-100
Interruptores automáticos SF1 y SFset
Temperatura de funcionamiento T – 25°a 40 °C
Frecuencia asignada fr (Hz) 50/60
Corriente de corta duración admisible I /t
2,6 Icc (60 Hz)
2,6 Icc (60 Hz)
Secuencia de maniobras O-0,3 s-CO-15 s-CO
O-0,3 s-CO-3 mn-CO
O-3 mn-CO-3 mn-CO
Tiempos de maniobras Apertura < 50 ms
Corte < 60 ms
Cierre < 65 ms
Endurancia mecánica Clase M2
Número de maniobras 10000
Endurancia eléctrica Clase E2
Poder de corte por corriente capacitiva Clase C2
(*) Mando frontal únicamente.
Intensidad dimensiones (mm) Peso Tensión
asignada (A) H L P E (kg) (kv)
SF1
mando frontal
630, 745 766 490 220 78 17.5
1250 745 886 490 280 80 24
745 927 559 350 85 36
745 1260 565 380 88 36
SFset
mando frontal
630, 745 766 620 220 88 17.5
1250 745 886 620 280 90 24
Interuptor SF1
Interuptor SFset
Dimensiones y pesos

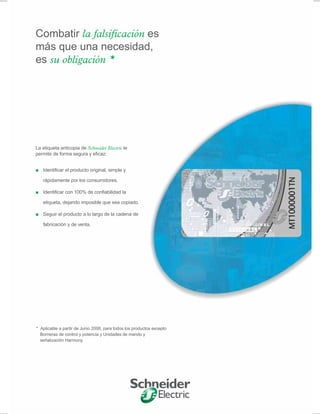

10. La etiqueta anticopia de Schneider Electric le
permite de forma segura y eficaz:
■ Identificar el producto original, simple y
rápidamente por los consumidores.
■ Identificar con 100% de confiabilidad la
etiqueta, dejando imposible que sea copiado.
■ Seguir el producto a lo largo de la cadena de
fabricación y de venta.
* Aplicable a partir de Junio 2008, para todos los productos excepto
Borneras de control y potencia y Unidades de mando y
señalización Harmony.
Combatir la falsificación es
más que una necesidad,
es su obligación *

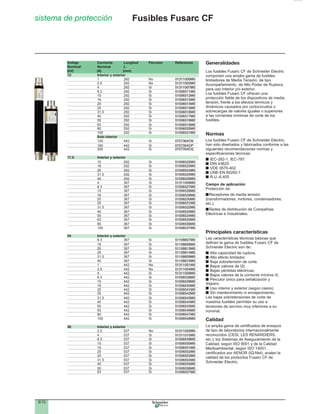

11. 9/10
Voltaje Corriente Longitud Percutor Referencia
Nominal Nominal L
(kV) (A) (mm)
12 Interior y exterior
1 292 No 51311000M0
2.5 292 No 51311003M0
4 292 Si 51311007M0
6.3 292 Si 51006511M0
10 292 Si 51006512M0
16 292 Si 51006513M0
20 292 Si 51006514M0
25 292 Si 51006515M0
31.5 292 Si 51006516M0
40 292 Si 51006517M0
50 292 Si 51006518M0
63 292 Si 51006519M0
80 292 Si 51006520M0
100 292 Si 51006521M0
Solo interior
125 442 Si 0757364CN
160 442 Si 0757354CP
200 442 Si 0757354CQ
17.5 Interior y exterior
10 292 Si 51006522M0
16 292 Si 51006523M0
25 292 Si 51006524M0
31.5 292 Si 51006525M0
40 292 Si 51006526M0
4 367 Si 51311008M0
6.3 367 Si 51006527M0
10 367 Si 51006528M0
16 367 Si 51006529M0
20 367 Si 51006530M0
25 367 Si 51006531M0
31.5 367 Si 51006532M0
40 367 Si 51006533M0
50 367 Si 51006534M0
63 367 Si 51006535M0
80 367 Si 51006536M0
100 367 Si 51006537M0
24 Interior y exterior
6.3 367 Si 51108807M0
16 367 Si 51108808M0
20 367 Si 51108813M0
25 367 Si 51108814M0
31.5 367 Si 51108809M0
40 367 Si 51108810M0
1 442 No 51311001M0
2.5 442 No 51311004M0
4 442 Si 51311009M0
6.3 442 Si 51006538M0
10 442 Si 51006539M0
16 442 Si 51006540M0
20 442 Si 51006541M0
25 442 Si 51006542M0
31.5 442 Si 51006543M0
40 442 Si 51006544M0
50 442 Si 51006545M0
63 442 Si 51006546M0
80 442 Si 51006547M0
100 442 Si 51006548M0
36 Interior y exterior
2.5 537 No 51311005M0
4 537 Si 51311010M0
6.3 537 Si 51006549M0
10 537 Si 51006550M0
16 537 Si 51006551M0
20 537 Si 51006552M0
25 537 Si 51006553M0
31.5 537 Si 51006554M0
40 537 Si 51006555M0
50 537 Si 51006556M0
63 537 Si 51006557M0
Generalidades
Los fusibles Fusarc CF de Schneider Electric
componen una amplia gama de fusibles
limitadores de Media Tensión, de tipo
Acompañamiento, de Alto Poder de Ruptura,
para uso interior y/o exterior.
Los fusibles Fusarc CF ofrecen una
protección fiable de los dispositivos de media
tensión, frente a los efectos térmicos y
dinámicos causados por cortocircuitos o
sobrecargas de valores iguales o superiores
a las corrientes mínimas de corte de los
fusibles.
Normas
Los fusibles Fusarc CF de Schneider Electric,
han sido diseñados y fabricados conforme a las
siguientes recomendaciones normas y
especificaciones técnicas:
IEC-282-1, IEC-787
DIN 43625
VDE 0670-402
UNE-EN 60282-1
R.U.-6.405
Campo de aplicación
Protección de:
Receptores de media tensión
(transformadores, motores, condensadores,
etc.).
Redes de distribución de Compañías
Eléctricas e Industriales.
Principales características
Las características técnicas básicas que
definen la gama de fusibles Fusarc CF de
Schneider Electric son de:
Alta capacidad de ruptura.
Alto efecto limitador.
Baja sobretensión de corte.
Bajos valores de I2t.
Bajas pérdidas eléctricas.
Bajos valores de la corriente mínima I3.
Percutor único para señalización y
disparo.
Uso interior y exterior (según casos).
Sin mantenimiento ni envejecimiento.
Las bajas sobretensiones de corte de
nuestros fusibles permiten su uso a
tensiones de servicio muy inferiores a su
nominal.
Calidad
La amplia gama de certificados de ensayos
de tipo de laboratorios internacionalmente
reconocidos (CESI, LES RENARDIERS,
etc.); los Sistemas de Aseguramiento de la
Calidad, según ISO 9001 y de la Calidad
Medioambiental, según ISO 14001,
certificados por AENOR (IQ-Net), avalan la
calidad de los productos Fusarc CF de
Schneider Electric.
Fusibles Fusarc CFsistema de protección

12. 9/11
9ProductosenMediatensión
3.3 16 25 40 50 50 80 80 100 125 125 160 200
Tipo de Tensión Potencia del transformador (kVA) Tensión
fusible de servicio 25 50 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 asignada
(kV) (kV)
Fusarc CF (normas DIN)
7.2
12
17.5
24
Tabla de selección
El código de colores está vinculado con la tensión asignada del fusible.
Calibre en A - utilización sin sobrecarga a -5°C < t < 40°C.
En caso de sobre carga, o con más de 40°C, favor consultarnos.
6.6 10 16 25 31.5 40 50 50 63 80 80 100 125 125 160
10 6.3 10 16 20 25 31.5 40 50 50 63 80 80 100 100 125 200
5.5 10 16 31.5 31.5 40 50 50 63 80 100 125 125 160 160
13.8 6.3 10 16 16 20 25 31.5 31.5 40 50 50 63 80 80 100 125
15 6.3 10 10 16 16 20 25 31.5 40 50 50 63 80 80 100 125 125
20 6.3 6.3 10 10 16 16 25 25 31.5 40 40 50 50 63 80 100 125
22 6.3 6.3 10 10 10 16 20 25 25 31.5 40 40 50 50 80 80 100
Fusibles Fusarc CFsistema de protección
