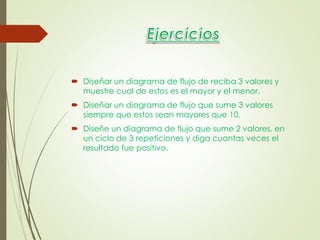

2.  Diseñar un diagrama de flujo de reciba 3 valores y
muestre cual de estos es el mayor y el menor.
 Diseñar un diagrama de flujo que sume 3 valores
siempre que estos sean mayores que 10.
 Diseñe un diagrama de flujo que sume 2 valores, en
un ciclo de 3 repeticiones y diga cuantas veces el
resultado fue positivo.

3. Diseñar un diagrama de flujo de reciba 3 valores y muestre
cual de estos es el mayor y el menor.
INICIO
Si“Fa” es
el mayor
No Fb>Fc
Fb>Fa
Si No
FIN
Fa>Fb y Fa>Fc
Fa Fb y Fc
“Fc” es
el mayor
“Fb” es
el mayor

4. Diseñar un diagrama de flujo que sume 3 valores siempre que estos
sean mayores que 10.
Pseudocódigo
1)Inicio
2)Variables x,y,z
3)Almacenar variables y darle valores
4) SI
5)El resultado es P
6)FIN SI
X , Y , Z
X>10
Y>10
Z>10
SI
INICIO
FIN
X+Y+Z=P
Resultado
es P

5. Diseñe un diagrama de flujo que sume 2 valores, en un ciclo de 3 repeticiones y
diga cuantas veces el resultado fue positivo.
.
Pseudocódigo
1)Inicio
2)Variables w,x,y,z
3)Leer los cuatros valores
4) SI Y=o y Z=3
5)Escribir Z ‘Z+1’
6)Sino
7)Si Y=W+X Entonces
8)Y=W+X Entonce
9)Sino Y<0
10)Si Y>0
11)Fin_si
12)Fin
W,X , Y , Z
SI
INICIO
FIN
Z=Z+1
Y>0
Y=0 y Z=3
Y=W+X
