tecnologia industrial

1. MATERIALES: TIPOS Y PROPIEDADES
1. Propiedades.
2. Composición y modificación
de las propiedades.
3. Esfuerzos.
4. Ensayos.
5. Uso de los materiales
MATERIALES: TIPOS Y
PROPIEDADES

2. MATERIALES: TIPOS Y PROPIEDADES

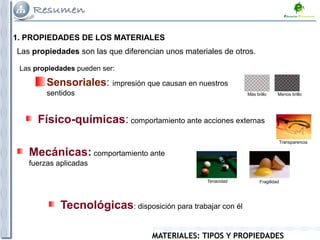

1. PROPIEDADES DE LOS MATERIALES
Las propiedades son las que diferencian unos materiales de otros.
Sensoriales: impresión que causan en nuestros
sentidos
Las propiedades pueden ser:
Físico-químicas: comportamiento ante acciones externas
Mecánicas: comportamiento ante
fuerzas aplicadas
Tecnológicas: disposición para trabajar con él
Más brillo Menos brillo
Transparencia

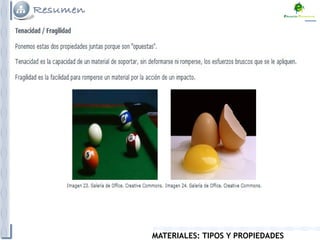

FragilidadTenacidad

3. MATERIALES: TIPOS Y PROPIEDADES
● Sensoriales
Más brillo Menos brillo

4. MATERIALES: TIPOS Y PROPIEDADES

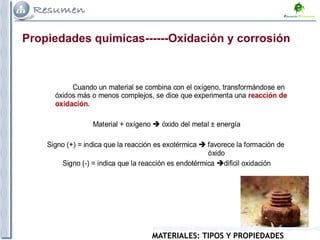

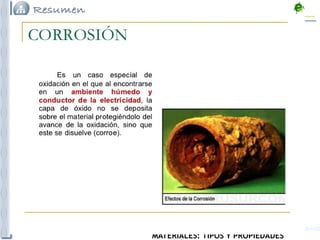

Propiedades quimicas------Oxidación y corrosión

5. MATERIALES: TIPOS Y PROPIEDADES

6. MATERIALES: TIPOS Y PROPIEDADES

7. MATERIALES: TIPOS Y PROPIEDADES

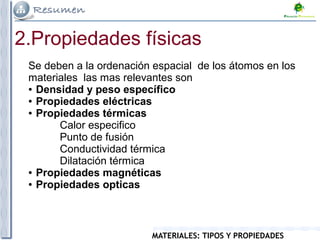

2.Propiedades físicas
Se deben a la ordenación espacial de los átomos en los
materiales las mas relevantes son
● Densidad y peso específico
● Propiedades eléctricas
● Propiedades térmicas
Calor especifico
Punto de fusión

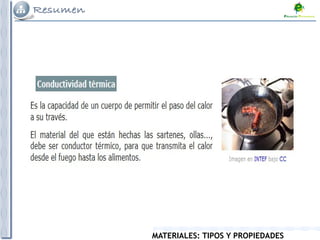

Conductividad térmica
Dilatación térmica

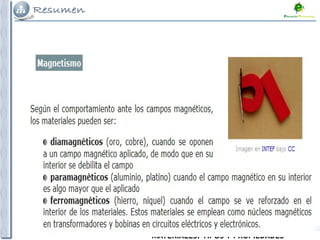

● Propiedades magnéticas

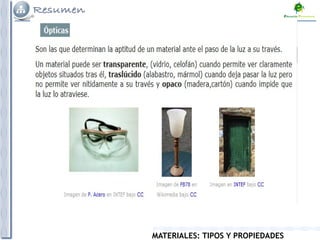

● Propiedades opticas

8. MATERIALES: TIPOS Y PROPIEDADES

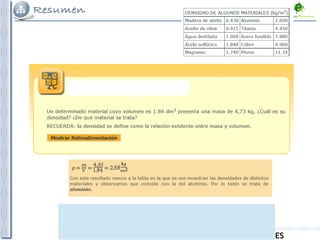

● 2.1 Densidad y peso específico

9. MATERIALES: TIPOS Y PROPIEDADES

10. MATERIALES: TIPOS Y PROPIEDADES

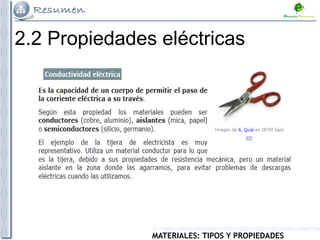

2.2 Propiedades eléctricas

11. MATERIALES: TIPOS Y PROPIEDADES

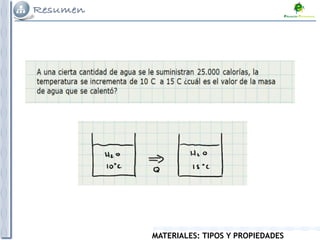

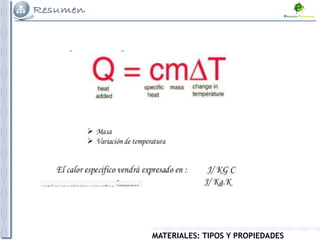

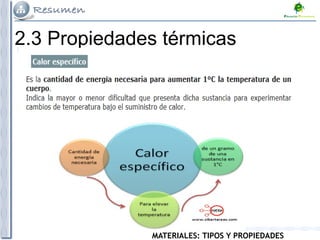

2.3 Propiedades térmicas

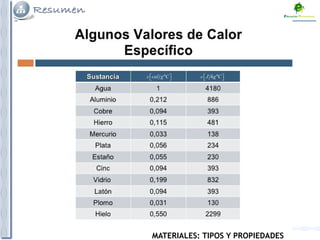

12. MATERIALES: TIPOS Y PROPIEDADES

13. MATERIALES: TIPOS Y PROPIEDADES

14. MATERIALES: TIPOS Y PROPIEDADES

15. MATERIALES: TIPOS Y PROPIEDADES

16. MATERIALES: TIPOS Y PROPIEDADES

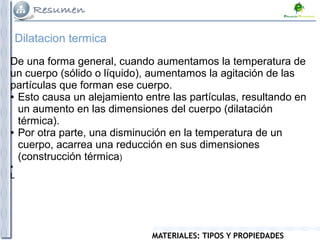

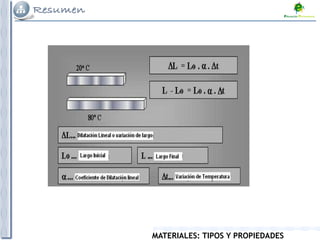

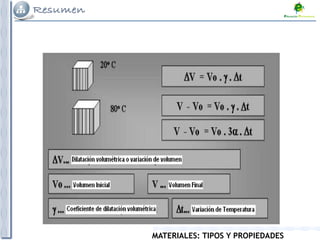

Dilatacion termica
De una forma general, cuando aumentamos la temperatura de
un cuerpo (sólido o líquido), aumentamos la agitación de las
partículas que forman ese cuerpo.
● Esto causa un alejamiento entre las partículas, resultando en
un aumento en las dimensiones del cuerpo (dilatación
térmica).
● Por otra parte, una disminución en la temperatura de un
cuerpo, acarrea una reducción en sus dimensiones
(construcción térmica)
●
L

17. MATERIALES: TIPOS Y PROPIEDADES

18. MATERIALES: TIPOS Y PROPIEDADES

19. MATERIALES: TIPOS Y PROPIEDADES

20. MATERIALES: TIPOS Y PROPIEDADES

21. MATERIALES: TIPOS Y PROPIEDADES

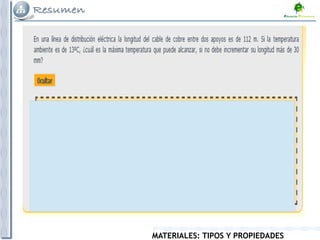

22. MATERIALES: TIPOS Y PROPIEDADES

23. MATERIALES: TIPOS Y PROPIEDADES

24. MATERIALES: TIPOS Y PROPIEDADES
video

25. MATERIALES: TIPOS Y PROPIEDADES

26. MATERIALES: TIPOS Y PROPIEDADES

27. MATERIALES: TIPOS Y PROPIEDADES

28. MATERIALES: TIPOS Y PROPIEDADES

29. MATERIALES: TIPOS Y PROPIEDADES

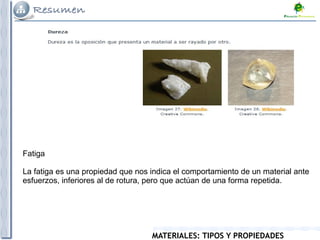

Fatiga
La fatiga es una propiedad que nos indica el comportamiento de un material ante
esfuerzos, inferiores al de rotura, pero que actúan de una forma repetida.

30. MATERIALES: TIPOS Y PROPIEDADES

31. MATERIALES: TIPOS Y PROPIEDADES

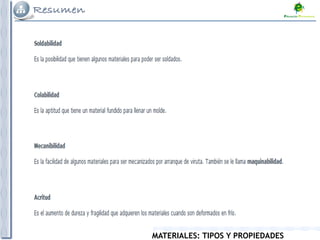

32. MATERIALES: TIPOS Y PROPIEDADES

33. MATERIALES: TIPOS Y PROPIEDADES

34. MATERIALES: TIPOS Y PROPIEDADES

35. MATERIALES: TIPOS Y PROPIEDADES

36. MATERIALES: TIPOS Y PROPIEDADES

37. MATERIALES: TIPOS Y PROPIEDADES

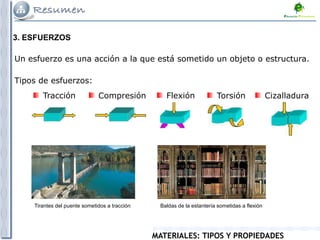

3. ESFUERZOS
Un esfuerzo es una acción a la que está sometido un objeto o estructura.
Tipos de esfuerzos:
Compresión CizalladuraFlexión TorsiónTracción
Tirantes del puente sometidos a tracción Baldas de la estantería sometidas a flexión

38. MATERIALES: TIPOS Y PROPIEDADES

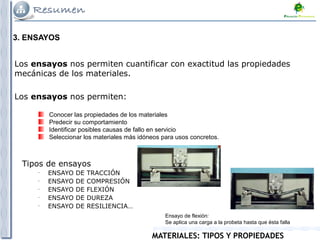

3. ENSAYOS
Los ensayos nos permiten cuantificar con exactitud las propiedades
mecánicas de los materiales.
Tipos de ensayos
–
ENSAYO DE TRACCIÓN
–
ENSAYO DE COMPRESIÓN
–
ENSAYO DE FLEXIÓN
–
ENSAYO DE DUREZA
–
ENSAYO DE RESILIENCIA…
Los ensayos nos permiten:
Conocer las propiedades de los materiales
Predecir su comportamiento
Identificar posibles causas de fallo en servicio
Seleccionar los materiales más idóneos para usos concretos.
Ensayo de flexión:
Se aplica una carga a la probeta hasta que ésta falla

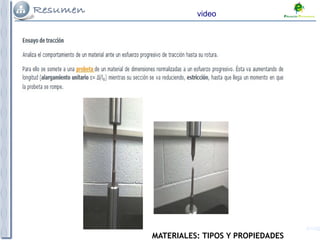

39. MATERIALES: TIPOS Y PROPIEDADES
video

40. MATERIALES: TIPOS Y PROPIEDADES

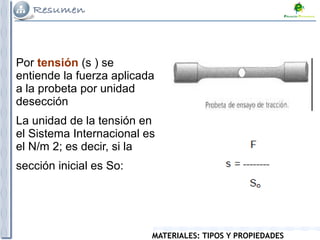

Por tensión (s ) se
entiende la fuerza aplicada
a la probeta por unidad
desección
La unidad de la tensión en
el Sistema Internacional es
el N/m 2; es decir, si la
sección inicial es So:

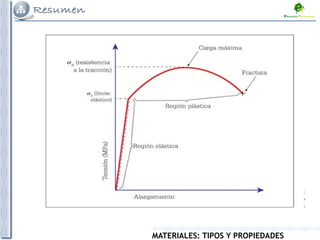

41. MATERIALES: TIPOS Y PROPIEDADES

42. MATERIALES: TIPOS Y PROPIEDADES

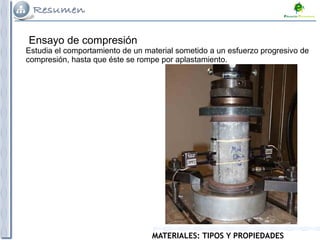

Ensayo de compresión
Estudia el comportamiento de un material sometido a un esfuerzo progresivo de
compresión, hasta que éste se rompe por aplastamiento.

43. MATERIALES: TIPOS Y PROPIEDADES

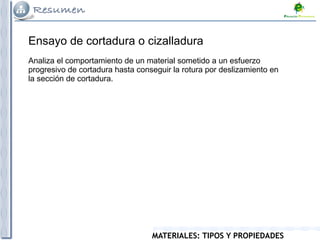

Ensayo de cortadura o cizalladura
Analiza el comportamiento de un material sometido a un esfuerzo
progresivo de cortadura hasta conseguir la rotura por deslizamiento en
la sección de cortadura.

44. MATERIALES: TIPOS Y PROPIEDADES

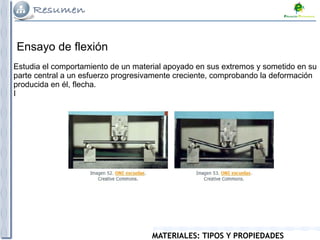

Ensayo de flexión
Estudia el comportamiento de un material apoyado en sus extremos y sometido en su
parte central a un esfuerzo progresivamente creciente, comprobando la deformación
producida en él, flecha.
I

45. MATERIALES: TIPOS Y PROPIEDADES

46. MATERIALES: TIPOS Y PROPIEDADES

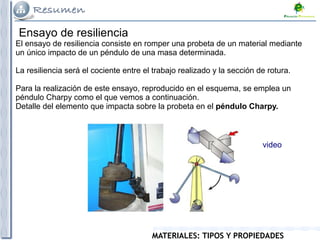

Ensayo de resiliencia
El ensayo de resiliencia consiste en romper una probeta de un material mediante
un único impacto de un péndulo de una masa determinada.
La resiliencia será el cociente entre el trabajo realizado y la sección de rotura.
Para la realización de este ensayo, reproducido en el esquema, se emplea un
péndulo Charpy como el que vemos a continuación.
Detalle del elemento que impacta sobre la probeta en el péndulo Charpy.
video

47. MATERIALES: TIPOS Y PROPIEDADES

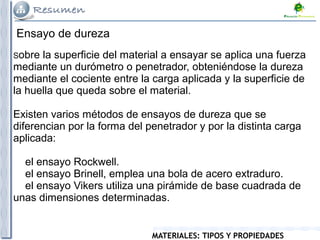

Ensayo de dureza
Sobre la superficie del material a ensayar se aplica una fuerza
mediante un durómetro o penetrador, obteniéndose la dureza
mediante el cociente entre la carga aplicada y la superficie de
la huella que queda sobre el material.
Existen varios métodos de ensayos de dureza que se
diferencian por la forma del penetrador y por la distinta carga
aplicada:
el ensayo Rockwell.
el ensayo Brinell, emplea una bola de acero extraduro.
el ensayo Vikers utiliza una pirámide de base cuadrada de
unas dimensiones determinadas.

48. MATERIALES: TIPOS Y PROPIEDADES

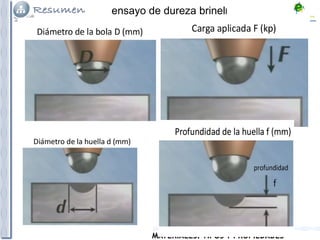

ensayo de dureza brinell

49. MATERIALES: TIPOS Y PROPIEDADES

50. MATERIALES: TIPOS Y PROPIEDADES

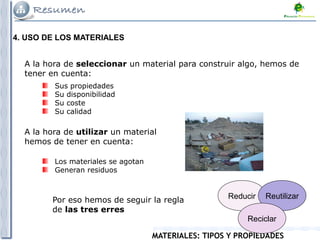

4. USO DE LOS MATERIALES
A la hora de seleccionar un material para construir algo, hemos de
tener en cuenta:
Sus propiedades
Su disponibilidad
Su coste
Su calidad
A la hora de utilizar un material
hemos de tener en cuenta:
Los materiales se agotan
Generan residuos
Reducir Reutilizar
Reciclar
Por eso hemos de seguir la regla
de las tres erres
