1. ProteusExperimentos
Javier Suarez
11-02 JM
Tecnología

2. Experimento 1(Como funciona un
resistor)

3. Explicación
En este experimento se muestra la variación que tiene la intensidad de
iluminación del LED al variarle la resistencia, acá nos dice que entre
mayor sea el valor de la resistencia menor será la intensidad de
iluminación del LED, y entre menor sea el valor de la resistencia el
LED tendrá una mayor intensidad de iluminación.

4. Experimento 2 (Cómo funciona un
potenciómetro)
Explicación
En este caso nos presenta el potenciómetro que es una resistencia
variable, y como podemos ver en la imagen nos damos cuenta que a
menor valor del potenciómetro el LED ilumina mas y a mayor valor de
potenciómetro el LED tiende a perder intensidad de iluminación.

5. Experimento 3( Cómo funciona una
fotocelda)
Explicación

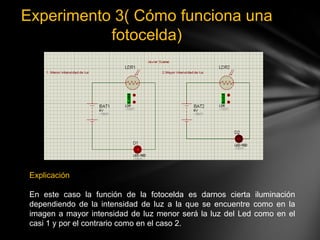

En este caso la función de la fotocelda es darnos cierta iluminación
dependiendo de la intensidad de luz a la que se encuentre como en la
imagen a mayor intensidad de luz menor será la luz del Led como en el
casi 1 y por el contrario como en el caso 2.

6. Experimento 4(Como funciona un
condensador o capacitor)

7. Explicación
Como podemos apreciar en la imagen anterior, nos muestra el
funcionamiento de un condensador, su función es almacenar la
corriente y en este caso cuando es Switch se suelta, la carga que tenia
el condensador es llevada al LED para darle iluminación, pero su
funcionamiento también varia dependiendo de su capacidad, en los
condensadores a mayor valor de microfaradios la descarga va a durar
mas tiempo en cambio a menor valor de microfaradios la descarga
dura mucho menos, por tal razón en la imagen solo se nota que el
primero que es de 1000 uf aun permanece encendido el LED, pero en
los otros dos la descarga no dura mucho por eso se ven apagado ya
que su valor es de 100 uf y 10 uf.

8. Experimento 6(Como funciona un
Diodo)
Explicación
Como se aprecia en la imagen el Led primero esta ubicado al contrario,
la corriente por cátodo y luego por ánodo por tal razón no enciende el Led
En el caso 2 el diodo esa puesto de forma correcta, ya que la corriente
pasa por ánodo y enseguida por cátodo lo que permite que el Led encienda

9. Experimento 8(Como trabaja un
NPN)
Explicación
Con una corriente pequeña de base maneja una corriente mayor de colector, como
se muestra en el diagrama, el Switch esta suelto pero al presionarlo permite un paso
de corriente por tal razón el de arriba se ve mas iluminado que el de abajo porque
su base es de corriente menor que la de arriba que es mayor.

10. Experimento 9(Como trabaja un
transistor PNP)
Explicación
En este caso el funcionamiento es igual que el del NPN, solo que cambia
el sentido de polaridad de los Diodos y de la batería, también nos muestra
que con una corriente pequeña de base maneja una corriente mayor de
colector

11. Experimento 10(Oscilador con
transistores)
Explicación
Al analizar el experimento, usted encuentra que el oscilador de audio a dos transistores
genera un tono de audio constante, por lo que el capacitor esta oscilante pasando energía
de un lado a otro por lo tanto el parlante genera un sonido como Piiiii…
