El documento describe el protocolo y servicios Syslog, los cuales proveen un mecanismo para centralizar registros de eventos y errores de dispositivos a través de redes IP. Syslog utiliza tres capas (contenido, aplicación y transporte) y puede operar en modos cliente, relay o servidor/collector. Los mensajes Syslog siguen un formato estandarizado definido en RFC 5424 y pueden ser transportados a través de UDP, TCP o TLS. Existen diversas implementaciones de Syslog como Kiwi, WinSyslog y Syslog-ng.

1. SYSLOG
PROTOCOLO
Y
SERVICIOS
A/C Miguel Machado

2. LOG
Registro de eventos o errores
Formato
Información
Distribución de logs
Recopilación y análisis costoso - imposible?

3. SYSLOG
El protocolo y servicios Syslog proveen un
transporte y funcionalidades para el envío de
mensajes a través de redes IP con el objetivo
de centralizar servicios de log.
http://www.winsyslog.com/en/

4. PROTOCOLO SYSLOG
RFC
3164 – The BSD Syslog Protocol
3195 – Reliable Delivery for Syslog
5424 - The Syslog Protocol - 03/2009
Estándar de formato para Mensajes
Presenta conceptos del mapeo del transporte
Describe elementos de datos estructurados
No incluye formato de almacenamiento

5. PROTOCOLO - Arquitectura
Syslog utiliza tres capas:
Contenido
Información de gestión de un mensaje
Aplicación
Gestiona la generación, interpretación, ruteo y
almacenamiento de mensajes
Transporte
Maneja el envió y recepción de mensajes.

6. PROTOCOLO - Arquitectura
http://www.employees.org/~lonvick/attachments/syslog-protocol.pdf

7. PROTOCOLO - Arquitectura
Fuente
Genera el contenido del mensaje. (Cualquier dispositivo)
Relay
Reenviá los mensajes de fuentes u otros relays hacia los
collectors.
Collector
Reúne y almacena los mensajes para futuro análisis
Remitente de Transporte
Receptor de Transporte
Transformación de mensaje <-> protocolo de transporte

8. PROTOCOLO - Arquitectura
http://www.rfc-editor.org/rfc/rfc5424.txt

9. Despliegue
Modo Cliente
Modo Relay

10. Modos de Operación
Modo Servidor/Collector
http://www.balabit.com/dl/guides/syslog-ng-v3.0-guide-admin-en.pdf

11. Despliegue
Diagram 2. Some Possible Syslog Deployment Scenarios - http://www.rfc-editor.org/rfc/rfc5424.txt

12. Transporte
Protocolo de transporte NO especificado por Syslog
Pero:
Debe soportar transporte basado en TLS [RFC5425]
Debe soportar transporte basado en UDP [RFC5426]
Puertos por defecto:
UDP: 514
TCP: 1468

13. Formato de Mensaje – RFC 5424
Formato:
ABNF [RFC5234]
http://www.rfc-editor.org/rfc/rfc5424.txt

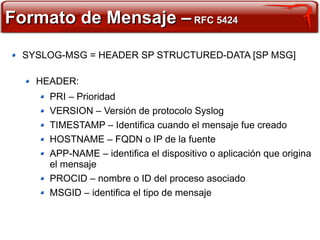

14. Formato de Mensaje – RFC 5424
SYSLOG-MSG = HEADER SP STRUCTURED-DATA [SP MSG]
HEADER:
PRI – Prioridad
VERSION – Versión de protocolo Syslog
TIMESTAMP – Identifica cuando el mensaje fue creado
HOSTNAME – FQDN o IP de la fuente
APP-NAME – identifica el dispositivo o aplicación que origina
el mensaje
PROCID – nombre o ID del proceso asociado
MSGID – identifica el tipo de mensaje

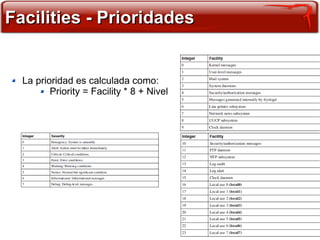

15. Facilities - Prioridades
La prioridad es calculada como:
Priority = Facility * 8 + Nivel

16. Formato de Mensaje – RFC 5424
STRUCTURED DATA:
Conjunto de SD-ELEMENT
Cada elemento tiene un SD-ID y un conjunto de pares Nombre-
Valor
- [timeQuality tzKnown="1"
isSynced="1"syncAccuracy="60000000"]
- [origin ip="192.0.2.1" ip="192.0.2.129"]
MSG:
provee información sobre el evento debe ser texto UNICODE,
UTF-8 [RFC3629]

17. Formato de Mensaje – RFC 5424
Ejemplo:
<66>1 2003-10-11T22:14:15.003Z mymachine.example.com
evntslog - ID47 [exampleSDID@0 iut="3" eventSource=
"Application" eventID="1011"] BOMAn application
event log entry...
● Fuente: “mymachine.example.com”
● Aplicacion: “evntslog”
● PROCID: nulo “-”
● MSGID: “ID47”

18. SYSLOG - Servicio
Funcionalidades principales
Provee funcionalidades de logueo a aplicaciones y
dispositivos
Provee a administradores controles sobre los logs
Flexibilidad
Permite clasificar y priorizar de mensajes
Los mensajes pueden ser enviados a múltiples
destinos:
● Archivos de Log
● Terminales
● Otros Hosts para centralizar logs.

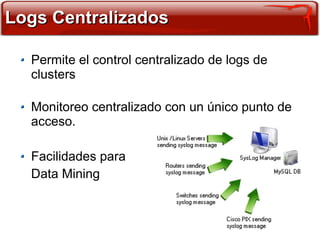

19. Logs Centralizados
Permite el control centralizado de logs de
clusters
Monitoreo centralizado con un único punto de
acceso.
Facilidades para
Data Mining

20. Troubleshooting
Los mensajes de distintos sistemas pueden ser
ordenados en un único sistema
Mensajes relacionados desde distintos
sistemas pueden ser correlacionados y
consultados en un solo lugar
Acceso a un único host de logueo en vez de
múltiples sistemas
Agregar información para facilitar la búsqueda

21. Seguridad
Centralización de logs permite que el auditado
sea mas eficiente
Patrones sospechosos pueden ser reconocidos
mas fácilmente
Facilita evaluaciones postmortem de brechas
de seguridad.

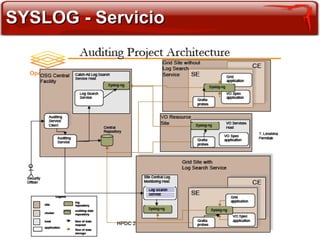

22. SYSLOG - Servicio

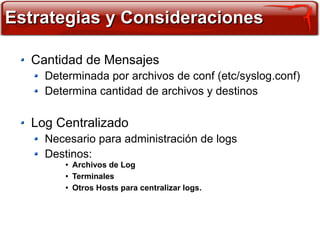

23. Estrategias y Consideraciones
Cantidad de Mensajes
Determinada por archivos de conf (etc/syslog.conf)
Determina cantidad de archivos y destinos
Log Centralizado
Necesario para administración de logs
Destinos:
● Archivos de Log
● Terminales
● Otros Hosts para centralizar logs.

24. IMPLEMENTACIONES
Windows
Kiwi Syslog Daemon
WinSyslog
NTSyslog
Syslogserve
HDC Syslog
NetDecision LogVision
Syslog Watcher
Unix
syslogd
rsyslogd (TCP)
sylog-ng

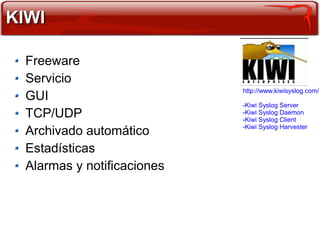

25. KIWI
Freeware
Servicio
http://www.kiwisyslog.com/
GUI
-Kiwi Syslog Server
TCP/UDP -Kiwi Syslog Daemon
-Kiwi Syslog Client
-Kiwi Syslog Harvester
Archivado automático
Estadísticas
Alarmas y notificaciones

26. KIWI

27. WinSyslog
http://www.winsyslog.com/
Optimizado para Windows
Soporta 3164 & 3195
IU Amigable

28. WinSyslog

29. Syslog-ng
http://www.balabit.com/network-security/syslog-ng/
TLS-Canal encriptado
Compatibilidad múltiples plataformas
Encriptado de logs, firmas digitales
Manejo de eventos
Soporta las últimos protocolos IETF
Acceso directo a MSSQL, MySQL, Oracle,
PostgreSQL y SQLite.
Soporta ipv4 y ipv6

30. Syslog-ng – PHP Interface

31. Syslog-ng – PHP Interface

32. Syslog-ng
http://www.balabit.com/dl/guides/syslog-ng-v3.0-guide-admin-en.pdf

33. Syslog4j
Implementación cliente/servidor 100% http://syslog4j.org/
Java Libre.
Implementa RFC3164 con soporte a TCP y
Unix Sockets.
Integrable con Apache Log4j (Syslog4jAppender)

34. SYSLOG
Preguntas y/o Comentarios?
RFC 3164:
http://www.ietf.org/rfc/rfc3164.txt3
-RFC 3164:
http://www.ietf.org/rfc/rfc3195.txt
-SYSLOG: Vladislav Marinov, Jacobs University Bremen, Alemania
http://www.faculty.jacobs-university.de/jschoenwae/nds-2008/marinov-syslog.pdf
-Sitio Syslog:
http://www.syslog.org/
