1. Intervención interior en la edicación Patrimonial
Surge una idea
Manuel de la Rosa, propietario de la
nca el Prado. Karl Calvin Parris,
inversionista propuso construir una nueva
ciudad al lado de la existente, con
referentes estéticos de la modernidad
europea y norteamericana.
Se inicia el proyecto
Ray F. Nyrick proyectista de parques y
urbanización.
se inicia la construcción de la viviendas,
la pavimentación y suministro eléctrico y
acueducto.
En este momento ya habían 200
residencia construidas.
Se culmina la construcción del Hotel el
Prado después de 3 años
El planteamiento urbanístico moderno dominó sobre los componentes historicistas del
conjunto, y por su aporte al desarrollo urbanístico de las ciudades colombianas fue
avalado como Patrimonio Nacional por el Consejo de Monumentos Nacionales, en
1995.
En un bario consolidado a su alrededor se pueden observar barrios que trataron
de seguir su ejemplo como Boston y el Recreo
1918 1920 1927 1930
El Boulevard del Prado hoy
Carrera 54.
Postal de Raúl de la Aspriella
1945 Avenida 20 de Julio
Postales 1938
Revista Credencial Historia,
Edicion 086, Panorámica del Barrio del Prado 1964
1960 1995
El patrimonio arquitectónico debido al paso del tiempo y el costo para
su mantención o la no sostenibilidad del inmueble hacen que grandes
espacios sean desaprovechadosy terminen siendo ruinas o que al nal
se convertirán en un problema que alberga indigencia y basura.
Darle usos contemporáneos a estos espacios arquitectónicos es una
solución que se viene implementando alrededor del mundo, el
concepto de patrimonio arquitectónico permite una serie de cambios
en el inmueble sin que este pierda su valor y belleza original y al
contrario gane sostenibilidad.
1. Introducción
Restauro Estilístico / Viollet Le Duc
Restaurar un edicio es conducirlo a un estado de perfección
estilística que podría no haber existido jamás según las reglas en
base a las cuales debería hacer sido hecho.
Restauro Romántico / Jhon Ruskin
Restaurar un monumento es destruirlo, es crear falsas copias e
imitaciones, admitiendo como única operación la conservación
para evitar la ruina.
Lucca Beltrami / Alonso Rubiano
Ver la edicación como un documento, Las operaciones de
restauración se basarán en pruebas objetivas, teniendo en cuenta
todas las fuentes.
Gustabo Gionvanonni
Documentación previa, Aspectos técnicos, de mínima intervención
y consolidación.
Renato Bonelli / Giadomenico Pica / Roberto Panne / Cesar Brandi
Considerar para la intervención tanto de los valores formales o
estéticos de la obra, como su carácter histórico documental, y
armaba que cada monumento u obra del pasado exigía una toma
de decisiones particular, un ajuste de los principios generales
establecidos.
Camilo Boito
Plantea una posición conciliadora entre las dos corrientes
europeas, la fatalista de Ruskin y la integradora de Viollet: deende
la autenticidad histórica, “restauración Histórica” y propone la
mínima intervención restauratoria, admitiendo nuevas adiciones en
casos extremos, siempre y cuando queden perfectamente
diferenciados del resto de la obra.
 Concilia entre las teorías de Viollet-le-Duc y Ruskin Sin llegar al
extremo de no poder tocar nada, porque en ese caso nos
quedaríamos sin nada, y sin llegar a inventar o “restaurar mas de lo
debido”.
 Su criterio se reeja en ocho puntos básicos, que tienden a la
manifestación de un principio de honradez y respeto por lo
auténtico, cuando es ineludible la intervención en un monumento:
 Diferencia de estilo entre lo nuevo y lo viejo.
 Diferencia de los materiales utilizados en la obra.
 Supresión de elementos ornamentales en la parte restaurada.
 Exposición de los restos o piezas que se hayan prescindido.
 Incisión en cada una de las piezas que se coloquen, de un signo
que indique que se trata de una pieza nueva.
Escuelas del Restauro
2. Preliminares
2.1 Tema
Inmuebles Patrimoniales
2.2 Titulo
Edicios patrimoniales para hacer interiores contemporáneos
2.3 Formulación del Problema
¿ Cuál será la mejor solución de diseño interior para una
edicación patrimonial con un uso acorde al desarrollo
actual de la ciudad, que solucione la función y el espacio,
de manera contemporánea respetando su valor patrimonial ?
2.4 Justicación
La importancia de este proyecto está lograr que una
edicación patrimonial sea sostenible este se puede lograr
dándole un uso contemporáneo y además generando un
sentido de pertenecía hacia la arquitectura patrimonial en
el barrio el prado, mediante el mantenimiento de la
edicación que guarda desde sus cimientos y en cada uno
de sus espacios historia, cultura y una gran belleza
arquitectónica, característica de un sueño hecho realidad y
un ejemplo urbanístico como lo es el barrio el prado de
Barranquilla.
Objetivo General
Proponer el diseño interior de una edicación patrimonial
generando espacios con usos acordes al desarrollo actual
de la ciudad, mediantes una propuesta de diseño que
solucione la función y el espacio, de manera contemporánea
respetando su valor patrimonial.
Objetivos Especícos
Diseñar espacios confortables y estéticamente adecuados
que complemente el diseño original de la Casa Emilia y el uso
contemporáneo.
Proponer un mobiliario contemporáneo y acorde con el
diseño de la Casa Emilia.
Proponer una solución de iluminación adecuada para uso
comercial.
2.5 Marcos Referencia
Restauración: es cualquier intervención dirigida a devolver la
eciencia a un producto de laactividad humana.
Cesare Brandi
Restauro Histórico
Restauro Cientíco
Restauro Critico
Restauro Moderno
 Colocación de un epígrafe descriptivo en el edicio.
 Exposición vecina al edicio, de fotografías, planos y
documentos sobre el proceso de la obra y publicación sobre
las obras de restauración.
 Notoriedad.
Marco Conceptual
 Patrimonio Arquitectónico:Está constituido tanto por aquellos edicios monumentales y singulares, como por aquellos modestos y
sencillos que caracterizan y dan identidad a los barrios y a la ciudad. Son parte indisoluble del origen y de la memoria física de un
pueblo.
 Reutilización: Puede denirse como volver a poner un edicio en uso luego de su recuperación. Término asociado generalmente
a ‘rehabilitar’ y recuperar’, mientras que esas dos acciones se dirigen a operaciones donde prima el hecho físico, reutilizar se
ocupa de la puesta en uso de las edicaciones”.
 Rehabilitación: Puede denirse como el conjunto de actuaciones cuya nalidad es la de elevar el nivel de habitabilidad,
salubridad y confort del edicio, redistribuyendoel espacio interior, manteniendo las características generales de la estructura, de
la tipología y/o su envolvente. Se aplica tanto desde lo arquitectónico como a escala urbana, asumiendo un carácter integral,
por la diversidad de disciplinas y áreas que abarca su acción.
Conceptos
 Restauración y rehabilitación de el Edicio neoclasico Nuevo Siglo construido en
1913, en el centro de San José declarado patrimonio de Costa Rica.
Arquitecto Carlos Valenzuela
 El arquitecto creó un edicio dentro de otro edicio con el n de no tocar la
estructura patrimonial y poder, además, instalar todas las estructuras y
decoraciones características de una tienda.
 Restauró la fachada y los pisos. Todo lo realizado es reversible.
 Lo primero que se hizo fue proteger el piso patrimonial, para lo cual se cubrió con
una sustancia que repele el agua, dos plásticos negros y una estructura de hierro
sobre la cual se chorreó una losa de concreto de tres centímetros. Esta capa
protectora, soporta estructuras metálicas y gradas nuevas y los exhibidores de la
tienda, sus decoraciones, maniquíes, ropa y accesorios a la venta.
Marco Referencial
Tienda Arenas
“ A nosotros nos dijeron en el Ministerio de
Cultura que San José se está destruyendo
porque los comerciantes no quieren invertir
en el patrimonio. Así que quisimos hacer una
tienda que demostrara que se puede ser
respetuosos con el patrimonio y hacer algo
nuevo.”
Restaurante The Phantom
Restauración y rehabilitación del edicio The
Phantom Opera Garnier en Paris.
Uso: Restaurante
Arquitecto: Odile Decq.
 Como si se tratara del mismísimo fantasma de la
ópera, que pasea sigiloso por el edicio, una gran
nube blanca ota por encima de la zona de
comensales en los noventa metros cuadrados que
ocupa la sala. “Una joya de la arquitectura
contemporánea”.
 Dispone de plazas para 90 personas. La parte
superior de la zona de comensales acoge una zona
de mesas que sirve al mismo tiempo de balconada
desde la que se puede admirar el impresionante
interior de la ópera.
Marco Histórico
Historia de Barranquilla
A diferencia de ciudades colombianas como Cartagena o Bogotá, Barranquilla no fue fundada durante la época de la Colonia española
y tampoco tiene un referente precolombino. Se cree que su asentamiento fue cerca de 1629. Por esta razón la ciudad no celebra su
fundación, sino el momento en el cual fue declarada Villa el 7 de abril de 1813. Es una ciudad nacida en cambio del encuentro cultural de
pueblos gracias a su desarrollo como puerto uvial durante el siglo XIX.
El nombre de Puerta de Oro de Colombia, más que una referencia romántica, tiene un signicado literal: Hasta el desarrollo de la aviación
en Colombia, Barranquilla desde nales del siglo XIX y mediados del siglo XX fue la puerta literal del país, por donde entraban y salían los
viajeros, las mercancías y todo lo que concerniera a Colombia con el resto del mundo. El hecho que no sea una ciudad de origen colonial,
hace que su arquitectura sea preferiblementerepublicana y por ello posee una de las muestras republicanas más grandes del país.
Lineadetiempo
Determinar los materiales y sistemas constructivos mas
adecuados para cada espacio que permitan conservar
detalles importantes de la edicación patrimonial.

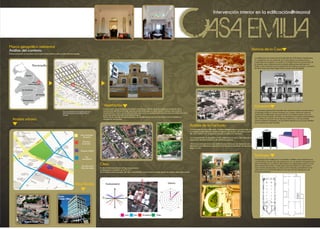

2. Intervención interior en la edicación Patrimonial
Marco geográco ambiental
Análisis del contexto
El barrio el prado se encuentra en el norte-centro histórico de la ciudad de barranquilla.
Esquema del Barrio el Prado Basado en el
plano de la época Sobre Plano Actual
Google.
Riomar
Sur Occidente
Metropolitana
Sur Oriente
Norte
Centro Historico
Barranquilla
El clima de Barranquilla es de tipo tropical seco.
La temperatura promedio es de 27,4 °C.
De noviembre hasta principios de abril, coincidiendo con el invierno boreal, soplan los vientos alisios del noreste.
Clima
N
O E
S
NE
N
E
SE
S
SW
W
NW
N
Junio Julio Diciembre Marzo
Asoleamiento Vientos
Análisis urbano
Vías principales
del sector
Manzana
de estudio
Vivienda EMILIA
Vías
secundarias
Hito del sector
Hotel del prado.
Vegetación
En este sector de la ciudad se encuentran árboles muy densos de gran tamaño, provenientes de la
construcción del Barrio el Prado que fue planicación para un clima cálido y urbano, este conjunto
arquitectónico cuenta con la arborización adecuada, lo que bioclimáticamente para sus habitantes hace
parte del confort ofrecido en el diseño original.
Dentro de los arboles de representativos de aquella época que se conservan en la actualidad, se
encuentran, las Bongas
Volumetría
Análisis de la Fachada
 La fachada de esta edicación volumétricamentees simétrica exceptuando por
un volumen al lado derecho de menor tamaño, con el paso del tiempo el pórtico
del piso 2 paso a ser un espacio cerrado, sin alterar la volumetría.
La ornamentación es de estilo rococó, elaborada en yeso y esta ubicada en la
separación de pisos, contornos de ventanas y puertas.
 El acceso principal de la casa Emilia se caracteriza por ser diseñado para darle
relevancia a la edicación y generar en el visitante la sensación de importancia al
llegar la casa.
Hitos Nodos
Prado
Center Ofce
Hotel El Prado
La edicación fue construida el la década de 1920 época republicana,
su arquitectura es una copia de una casa parisina. Los planos fueron
comprados por el dueño, a su arribo a Colombia inicio la construcción de
la vivienda, que a diferencia de las demás edicaciones del barrio el
Prado, no se construyó por los arquitectos de la época, sino por un maestro
de obra ávido que logro llegar hasta un buen nivel de detalle.
Historia de la Casa
La volumetría general del inmueble vista desde el exterior corresponde a
la tipología basilical, aunque evidencia un cambio radical en espacio
central de la edicación que paso de ser una cubierta plana a ser una
bóveda de gran tamaño, sin alterar su tipología al contrario enfatizándola.
Esto cambia el carácter de los espacios interiores, y solo fue posible
notarlo mediante fotografías, ya que históricamente no se conoce detalles
de la arquitectura del inmueble.
Tipología
La tipologia de la edicacion Casa Emilia se dene como basicilical. Las
características de este tipo de arquitectura, es una planta rectangular a la
que se entraba por un pórtico, Este espacio se organizaba entorno a una
nave central más ancha, a cada lado una naves lateral. La altura de la
nave central sobrepasaba a la de las naves laterales, permitiendo así la
colocación en la parte alta del muro de una serie de claraboyas que
iluminaran el interior.

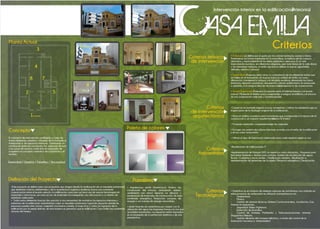

3. Intervención interior en la edicación Patrimonial
El concepto de intervención va dirigido a como las
formas femeninas, esbeltas y sinuosas, de la fachada se
transportan a los espacios interiores. Generando un
correlación entre las circulación, los espacios de estar
y las zonas de servicio, todo esto en búsqueda de
completar el concepto romántico de la fachada y el
acceso.
Feminidad / Simetría / Esbeltez / Sinuosidad
Concepto
 se dene por el gusto por los colores luminosos, suaves y claros.
Predominan las formas inspiradas en la naturaleza, la belleza de los cuerpos
desnudos, y especialmente en los temas galantes y amorosos. Es un arte
básicamente mundano, sin inuencias religiosas, que trata temas de la vida diaria
y las relaciones humanas, un estilo que busca reejar lo que es agradable,
renado, exótico y sensual.
 Propone, entre otros, la coexistencia de los diferentes estilos que
se hallen en el monumento, sin buscar nunca la unidad de estilo, así como
diferenciar claramente lo antiguo y el añadido moderno, eliminando los falsos
históricos, dejando constancia documental y dando publicidad a lo restaurado
o añadido. A la antigua idea de reconstrucciónse antepone la de conservación.
 Promueve la armonía entre el hábitat humano y el mundo
natural. Mediante el diseño busca comprender e integrar el edicios y el entorno
en una composición unicada y correlacionada.
El Rococó:
Camilo Boito:
Teoría Organicista:
Criterios teóricos
de intervención
Criterios
Conservar la fachada original con sus ornamentos y retirar los elementos que no
hagan parte de la tipología original de la edicación.
 Hace el análisis cromático para la fachada que corresponda a la época de la
construcción y al conjunto arquitectónico(barrio El Prado)
 Proponer materiales complementarioscon los originales
 Escoger una paleta de colores interiores acordes con el estilo de la edicación
y el uso como restaurante.
 Utilizar un tipo de iluminación adecuada para cada espacio según su uso.
Criterios
de intervención
arquitectónica
Paleta de colores
Paisajismo
 Arquitectura verde (biotectura): Analiza las
condiciones del entorno, obteniendo máximo
rendimiento con menor impacto. La ecacia y
moderación de materiales de construcción, de bajo
contenido energético. Reducción consumo de
energía y uso fuentes de energía renovables.
 Jardín Francés: se caracteriza por cumplir con la
utilización del agua, las singulares formas con las que
se moldea losarbustos, Los espacios están inspirados
en la búsqueda de la perfección simétrica y de una
perspectiva.
Planta Actual
1.Fachada
2
3
3
2
8
4
5
5
6
7
7
6
4
8
1.Fachada
Criterios
Ambientales
Criterios
Tecnológicos
Reutilización de Edicaciones: P
Implementación de Normas LEED, es aspectos como ubicación, , Parqueos para
bicicletas Vestieres y duchas para ciclistas, Sistema de recolección de aguas
lluvias , Cubiertas y muros verdes , Clasicación residuos , Reutiliación e
implementación de materiales de la región. Eciencia energética. Climatización.
 Domótica: es el conjunto de sistemas capaces de automatizar una vivienda en
estre proyecto de restaurante se utilizaran automatizacion en:
• Temperatura.
• Música
• Gestión de alarmas técnicas: Sistema Contra-incendios, Inundación, Gas,
Averías en maquinaria.
• Seguridad: Video Vigilancia.
• Detección de Incendios
• Control de Sistemas Multimedia y Telecomunicaciones: Internet,
Diagnóstico Remoto,
• Gestión eciente del consumo eléctrico, a través del control de la
iluminación (escenas e intensidades).
Denición del Proyecto
Este proyecto se dene como una propuesta que integra desde la reutilización de un inmueble patrimonial,
que mediante criterios ambientales y de la arquitectura orgánica moderna, busca una constante
comunicación entre el mundo natural y la edicación, para esto se hace uso de nuevas tecnologías en
materiales y estructuras, así como el uso de materiales ecoamigables, una decoración y un diseño de
mobiliario adecuado.
 Todos estos elementos buscan dar solución a una necesidad de revitalizar los espacios interiores y
exteriores de la edicación valorándolos como un inmueble patrimonial, logrando espacios donde las
personas pueden inter actuar, compartir una buena comida, un buen licor y visitar los espacios de la
edicación por el simple disfrute, de esta manera se garantiza que la edicación Casa Emilia sea sostenible
atravez del tiempo.

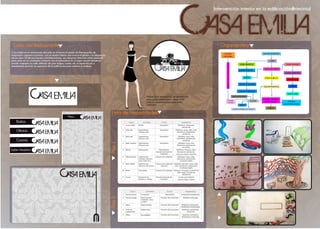

4. Intervención interior en la edicación Patrimonial
Organigrama
Lista de Necesidades
Estilo del Restaurante
Casa Emilia es un restaurante ubicado en el barrio el prado de Barranquilla, de
inspiración romántica parisina, con un diseño interior que evoca el glamur y la elegancia
de los años 20 de una manera contemporánea, sus espacios interiores están pensado
para estar en un constante contacto con la naturaleza. Es un lugar versátil donde se
puede compartir un café, disfrutar de unos tragos, comer, ver un espectáculo o
simplemente recorrer los espacios de la edicación para admirar su belleza.
Imagen Corporativa
Bocetos
Meitre: es el encargado de asignar una
mesa a los comensales y de proveer
todo lo necesario para que estén
cómodos.
ACCESO PRINCIPAL
LOBBY
ZONA INFANTIL
ZONA PUBLICA
ZONA PRIVADA
CIRCULACIONES
BAÑOS
ACCECO 2do PISO
ACCESO
PEATONAL
SALON INFANTIL
SALON AMATISTA
SALON RUBI
SALON JADE
OFICINA
ADMINISTRACION
ZONA DE SERVICIO
COCINA
SALON PRINCIPAL
ACCESO LOUNGE
Jardín Francés
TARIMA
BAÑOS
C
I
R
C
U
L
C
I
O
N
BAÑOS
LOCKERS PERSONAL DE SERVICIO
SHOTS DE BASURAS
ACCESO
COCINA
Espacio Actividades Usuario Equipamiento
1 Acceso-lobby Recibir Todo publico Mobiliario- iluminación-
señalización
2 Salón rubí Esparcimiento-
almorzar-cenar
Todo publico Mobiliario: mesas, sillas, sofás,
iluminación, ambientación,
circulación
3 Salón jade Esparcimiento-
almorzar-cenar
Todo publico Mobiliario: mesa, sillas,
iluminación, ambientación,
circulación
4 Salón Amatista Esparcimiento-
almuerzo-cena
Todo publico Mobiliario: mesa, sillas.
Iluminación, ambientación,
circulación.
6 Oficina administrativa Administrador,
Personal autorizado del
restaurante,
Mobiliario: Escritorio, sillas,
iluminación, señalización.
Cuarto de control ( inmotica)
8 Salón principal Esparcimiento,
reuniones, almuerzo,
cenas, tardes de te.
Usuarios del restaurante Mobiliario: mesas, sillas,
iluminación, ambientación,
circulación amplia
9 Salón infantil Esparcimiento-
almuerzo-cena-lectura
Usuarios del restaurante
(menores)
Mobiliario adecuado: mesas, sillas,
sofás, iluminación, ambientación,
circulación amplia
10 Baños Necesidades Usuarios del restaurante Sanitarios, lavamanos, accesorios de
baño, espejo, iluminación,
señalización
11 Cocina Preparación de
alimentos y bebidas
Personal autorizado del
restaurante
Cocina semi-industrial
Área de: baños y lockers
Espacio Actividades Usuario Equipamiento
1 Acceso terraza Circulación Todo publico iluminación-señalización
2 Terraza lounge Esparcimiento-
reuniones, cenas,
cocteles.
Usuarios del restaurante Mobiliario adecuado
3 Barra Esparcimiento Usuarios del restaurante Mobiliario, iluminación, ,
señalización, montacargas.
4 Salón de
exposiciones
Exhibiciones. Usuarios del restaurante Mobiliario, iluminación,
circulación
5 Baños Necesidades Usuarios del restaurante Sanitarios, lavamanos,
Iluminación, circulación.
Piso2Piso1

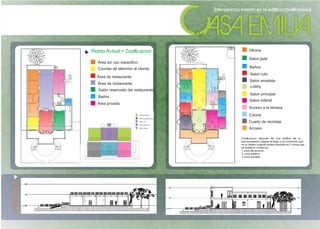

5. Intervención interior en la edicación Patrimonial
CortesActuales
Planta Actual + ZonicacionPlanta Actual + Zonicacion
Zonicacion: después de una análisis de su
funcionamiento original se llego a la conclusión que
en su diseño original estaba dividida en 3 zonas que
se quisieron conservar:
1 zona de servicio
2 zona publica
3 zona privada
Counter de atención al cliente
Área sin uso especifico
Área de restaurante
Salón reservado del restaurante
Baños
Área privada
Área de restaurante
Salon rubi
Salon amatista
Baños
Salon principal
Acceso a la terraza
Salon jade
Oficina
Lobby
Salon infantil
Cocina
Cuarto de reciclaje
Acceso
Propuesta Zonas

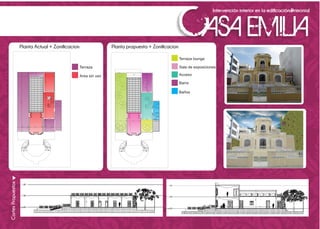

6. Intervención interior en la edicación Patrimonial
CortesPropuestos
Terraza
Area sin uso
Planta Actual + Zonicacion Planta propuesta + Zonicacion
Terraza lounge
Sala de exposiciones
Acceso
Barra
Baños

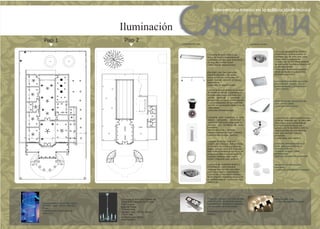

7. Intervención interior en la edicación Patrimonial
Piso 1
Iluminación
Luminaria dinamic hi-tech con
óptica de lámina transmisora de
iluminación directa para iluminación
de muy alto confort visual
( para sala de expociciones)
Riel High Line, hace parte del
Sistema decorativo de rieles
conductores, con los cuales se
puede realizar variedad de formas
geométricas.
( para sala de expociciones)
Luminaria con caperuza para sobre
poner en cualquier tipo de cielo raso
para nueva obra o preexistente,
Esta luminaria funciona con
bombillo GU10 de 20W a 120V lo
cual le permite ser una solución
ideal para iluminar distintos
ambientes
( para lobby, wall washer)
Luminaria para empotrar en el suelo
de excelente diseño y presentación,
recomendada para exteriores con
tránsito peatonal o vehicular y
aplicaciones en agua, donde gracias
a sus propiedades de hermeticidad,
permite ser sumergida hasta 3mts de
profundidad.
( para piso terraza lounge)
Luminaria para exteriores a nivel
urbano, campestre, residencial y
comercial. Fabricada totalmente en
aluminio, con tornillería en acero
inoxidable.
•Alto rendimiento y perfecta
proporcionalidad del flujo luminoso.
( para terraza lounge, camino)
Lámpara en forma oval con
cubierta tipo párpado vertical hecha
en material de resina a prueba de
golpes, oxido y corrosión. A su vez
este material estabiliza los rayos UV
evitando el deterioro prematuro de
la pieza.( apliques para muros
primer y segundo piso, terraza)
Luminaria de excelente diseño y
presentación, para empotrar
cualquier tipo de cielo raso falso
para nueva obra o preexistente.
Cuenta con un novedoso sistema
de iluminación multidireccional a 45º
en sentido vertical. ( para cielo razo
salas v.i.p)
Luminarias 2do piso
Luminaria de excelente diseño y
presentación, para empotrar en
cualquier tipo de cielo raso, para
nueva obra o preexistente.
•Cuenta con un novedoso sistema
de iluminación multidireccional a 45º
en sentido vertical
• ideal para iluminación general o
efecto particular arquitectónico.
(luminaria para w.c )
Piso 2
Luminarias 1er piso
Luminaria fluorescente compacta,
ahorradora de energía, con un
excelente diseño y presentación.
( para cocina)
Lámpara para techo en fibra óptica.
Medidas: Largo 200 cm, diámetro
60 cm.
(luminaria para salonj principal y
salas v.i.p)
panel de luz led, temoratura del
color: blanco calido.
( luminaria para cocina)
lProyector equipado con leds de alta
potencia y alto rendimiento para la
iluminación de fachadas o espacios
que requieran de luminosidad.
l
( luminaria para fachada, wall
washer)
La corona de techo de 5 llamas de
níquel brillo satinado con 5 velas,
Estilo Clásico
Material Níquel
Dimensiones:
diámetro total = 55 cm, Altura =
175cm máx
(luminaria para oficina
administrador)
10x0,12=1,16
1
2
3
4
5
6
7
8
9
10x0,12=1,16
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Luminaria para empotrar en el
suelo, apta para jardines, y
espacios publicos.
resistente al agua y altas
temperaturas.
(para piso acceso a la propiedad)
adoquines luminosos para
exteriores.
( luminarias para terraza francesa)
apliques para muro
( luminarias para muro verde)

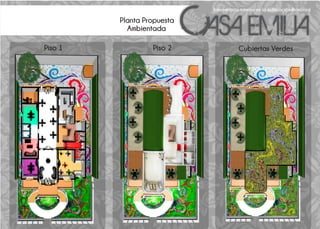

8. Intervención interior en la edicación Patrimonial
Planta Actual
Planta Propuesta
Ambientada
Piso 1 Piso 2 Cubiertas Verdes

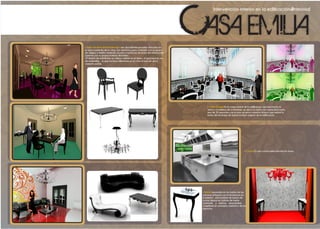

9. Intervención interior en la edicación Patrimonial
 son dos salones privados ubicados en
la zona izquierda de la casa. Son espacios para compartir con un grupo
de amigos o familia, teniendo acceso a todos los servicios del restaurante
cuentan con su propia batería de baños.
El diseño de mobiliarios en ambos salones es el mismo, al igual que el uso
de materiales , lo que los hace diferentes es el color el piso en micro
cemento pulido.
Salón Amatista y Esmeralda :Salón
 En la nave central de la edicación aprovechando la
altura y la belleza de la bóveda, se ubica un salón con capacidad para
mas de 30 personas con un piso en micro cemento blanco que realza la
forma del enchape de pared morisco original de la edicación.
Salón Prinipal:
 Es una cocina semi-indrutial en aceroCocina:
 Inspirados en los baños de las
casonas antiguas con el lavamanos en
el exterior , esta batería de baños de
curvas limpias en colores de fuerte
contraste y muchas sensualidad,
completan el concepto romántico de los
espacios.
Baños:

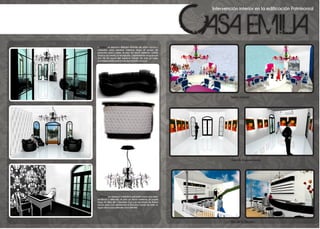

10. Intervención interior en la edificación Patrimonial
 un espacio diáfano dotado de sofás curvos yLobby:
cómodos para esperar mientras llega el grupo de
personas para comer, el piso en micro cemento pulido
blanco, el candil y la recepción capitoneada al igual que
dos de los muros del espacio, hacen de este un lugar
contemporáneoquerecuerdanelestilorococó.
 Oficina: un espacio romántico pensado para una mujer
moderna y refinada, el piso en micro cemento, el papel
tapiz, la sillas de Cristopher Guy y es escritorio de lineas
rectar pero con reminiscencia Rococó hacen de este un
lugarúnicoparaatenderalosclientes.
Salón Infantil
Sala de Exposiciones
Bar de la Terraza

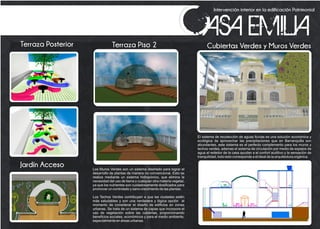

11. Intervención interior en la edificación Patrimonial
Planta Actual
Terraza Posterior Cubiertas Verdes y Muros Verdes
El sistema de recolección de aguas lluvias es una solución económica y
ecológica de aprovechar las precipitaciones que en Barranquilla son
abundantes, este sistema es el perfecto complemento para los muros y
techos verdes, ademas el sistema de circulación por medio de espejos de
agua al rededor de la casa ayudan a el confort auditivo y la sensación de
tranquilidad, todo esto corresponde a el ideal de la arquitectura orgánica.
Jardín Acceso Los Muros Verdes son un sistema diseñado para lograr el
desarrollo de plantas de manera no convencional. Esto se
realiza mediante un sistema hidropónico, que elimina la
necesidad del uso de tierra o cualquier otra materia vegetal,
ya que los nutrientes son cuidadosamente dosificados para
promover un controlado y sano crecimiento de las plantas.
Los Techos Verdes contribuyen a que las ciudades estén
más saludables y son una verdadera y lógica opción al
momento de considerar el diseño de edificios en zonas
urbanas. Se trata de un sistema de capas que incorpora el
uso de vegetación sobre las cubiertas, proporcionando
beneficios sociales, económicos y para el medio ambiente,
especialmente en áreas urbanas.
Terraza Piso 2
