Este documento presenta información sobre redes de cables de fibra óptica. Explica los tipos de fibra óptica, los componentes de los cables, el diseño de redes y el mantenimiento requerido. Incluye estadísticas sobre actividades de mantenimiento y recomendaciones para robustecer la infraestructura de la red.

2. Nombre: Carlos Antonio
Romero Vásquez.
IDE: 13144271
Título del Trabajo: Proyecto PowerPoint
Tutor: Ing. Ronald Caracun
Manejo de Paquetes de Software 2
Centro de Estudios: IMBPC San Juan
Horario: Sábado 07:00 – 9:00
Fecha de entrega: 11 / Mayo / 2013
10/05/2013 2

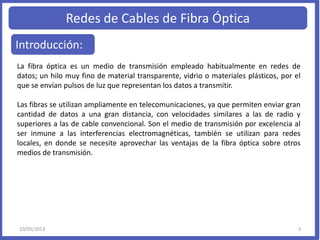

3. Redes de Cables de Fibra Óptica
Introducción:
La fibra óptica es un medio de transmisión empleado habitualmente en redes de
datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el
que se envían pulsos de luz que representan los datos a transmitir.
Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten enviar gran
cantidad de datos a una gran distancia, con velocidades similares a las de radio y
superiores a las de cable convencional. Son el medio de transmisión por excelencia al
ser inmune a las interferencias electromagnéticas, también se utilizan para redes
locales, en donde se necesite aprovechar las ventajas de la fibra óptica sobre otros
medios de transmisión.
10/05/2013 3

4. Índice:
• Tipos de Cables de Fibra Óptica
• Componentes de los Cables de Fibra Óptica
• Código de Colores
• Diseño de una red de FO
• Materiales utilizados en las Redes de FO
• Mantenimiento de una red de FO
• Estadísticas
• Recomendaciones
• Bibliografía
10/05/2013 4

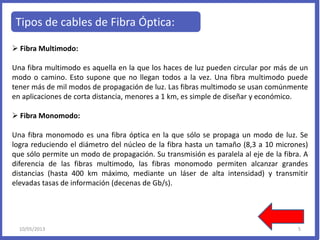

5. Tipos de cables de Fibra Óptica:
 Fibra Multimodo:
Una fibra multimodo es aquella en la que los haces de luz pueden circular por más de un
modo o camino. Esto supone que no llegan todos a la vez. Una fibra multimodo puede
tener más de mil modos de propagación de luz. Las fibras multimodo se usan comúnmente
en aplicaciones de corta distancia, menores a 1 km, es simple de diseñar y económico.
 Fibra Monomodo:
Una fibra monomodo es una fibra óptica en la que sólo se propaga un modo de luz. Se
logra reduciendo el diámetro del núcleo de la fibra hasta un tamaño (8,3 a 10 micrones)
que sólo permite un modo de propagación. Su transmisión es paralela al eje de la fibra. A
diferencia de las fibras multimodo, las fibras monomodo permiten alcanzar grandes
distancias (hasta 400 km máximo, mediante un láser de alta intensidad) y transmitir
elevadas tasas de información (decenas de Gb/s).
10/05/2013 5

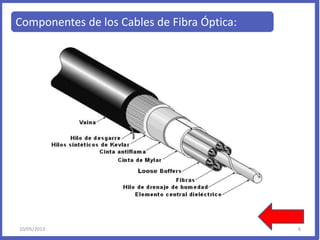

6. Componentes de los Cables de Fibra Óptica:
10/05/2013 6

7. Código o norma de Colores:
Posición Color
1 Azul
2 Naranja
3 Verde
4 Café
5 Gris
6 Blanco
7 Rojo
8 Negro
9 Amarillo
10 Violeta
11 Rosado
12 Celeste
El diseño del cable varía en cantidad de hilos de
fibra acorde al uso que se le puede dar en una
red la cual puede ser de distribución (clientes) o
de transporte (Nodos de Transmisión)
10/05/2013 7

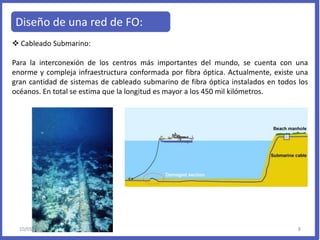

8. Diseño de una red de FO:
 Cableado Submarino:
Para la interconexión de los centros más importantes del mundo, se cuenta con una
enorme y compleja infraestructura conformada por fibra óptica. Actualmente, existe una
gran cantidad de sistemas de cableado submarino de fibra óptica instalados en todos los
océanos. En total se estima que la longitud es mayor a los 450 mil kilómetros.
10/05/2013 8

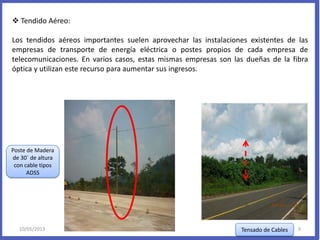

9.  Tendido Aéreo:
Los tendidos aéreos importantes suelen aprovechar las instalaciones existentes de las
empresas de transporte de energía eléctrica o postes propios de cada empresa de
telecomunicaciones. En varios casos, estas mismas empresas son las dueñas de la fibra
óptica y utilizan este recurso para aumentar sus ingresos.
Poste de Madera
de 30´ de altura
con cable tipos
ADSS
Tensado de Cables10/05/2013 9

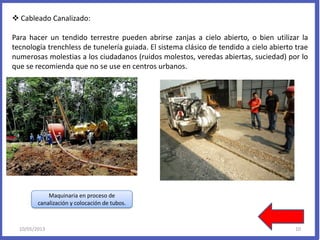

10.  Cableado Canalizado:
Para hacer un tendido terrestre pueden abrirse zanjas a cielo abierto, o bien utilizar la
tecnología trenchless de tunelería guiada. El sistema clásico de tendido a cielo abierto trae
numerosas molestias a los ciudadanos (ruidos molestos, veredas abiertas, suciedad) por lo
que se recomienda que no se use en centros urbanos.
Maquinaria en proceso de
canalización y colocación de tubos.
10/05/2013 10

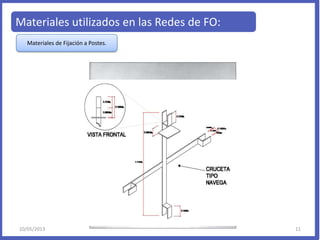

11. Materiales utilizados en las Redes de FO:
Materiales de Fijación a Postes.
10/05/2013 11

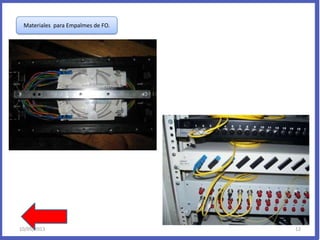

12. Materiales para Empalmes de FO.
10/05/2013 12

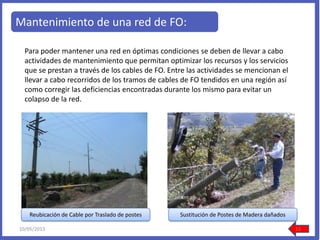

13. Mantenimiento de una red de FO:
Para poder mantener una red en óptimas condiciones se deben de llevar a cabo
actividades de mantenimiento que permitan optimizar los recursos y los servicios
que se prestan a través de los cables de FO. Entre las actividades se mencionan el
llevar a cabo recorridos de los tramos de cables de FO tendidos en una región así
como corregir las deficiencias encontradas durante los mismo para evitar un
colapso de la red.
Reubicación de Cable por Traslado de postes Sustitución de Postes de Madera dañados
10/05/2013 13

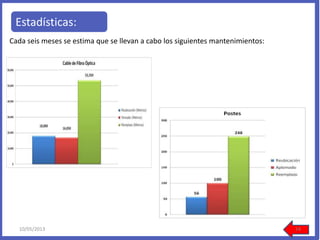

14. Estadísticas:
Cada seis meses se estima que se llevan a cabo los siguientes mantenimientos:
10/05/2013 14

15. Recomendaciones:
Se deben de realizar rutinas de mantenimiento preventivo que permitan robustecer la
Infraestructura de la Red de Fibra Óptica de una empresa atacando todas las
deficiencias presentes.
Dentro de los puntos a tomar en cuenta podemos mencionar los siguientes:
 Remplazo de segmentos de Fibra Óptica para la reducción de eventos continuos o
daños internos.
 Tensado de cables bajos mediante la reposición de herrajes faltantes y el reemplazo
de postes de madera.
 Reubicación de cables de Fibra óptica originado por traslados de postes.
 Reubicación, reemplazo y aplomado de postes.
10/05/2013 15

16. Bibliografía:
 http://www.marga.com.ar/~marga/6677/tp2/tp2-redes-fibra.pdf
 http://es.wikipedia.org/wiki/Fibra_%C3%B3ptica
