Este documento resume las características de diferentes medios de transmisión guiados y no guiados. Entre los medios guiados se encuentran el par trenzado, el cable coaxial y la fibra óptica. Los medios no guiados incluyen la transmisión por infrarrojos, microondas y satélite. Cada medio tiene ventajas y desventajas dependiendo del alcance, ancho de banda, costo e inmunidad a interferencias.

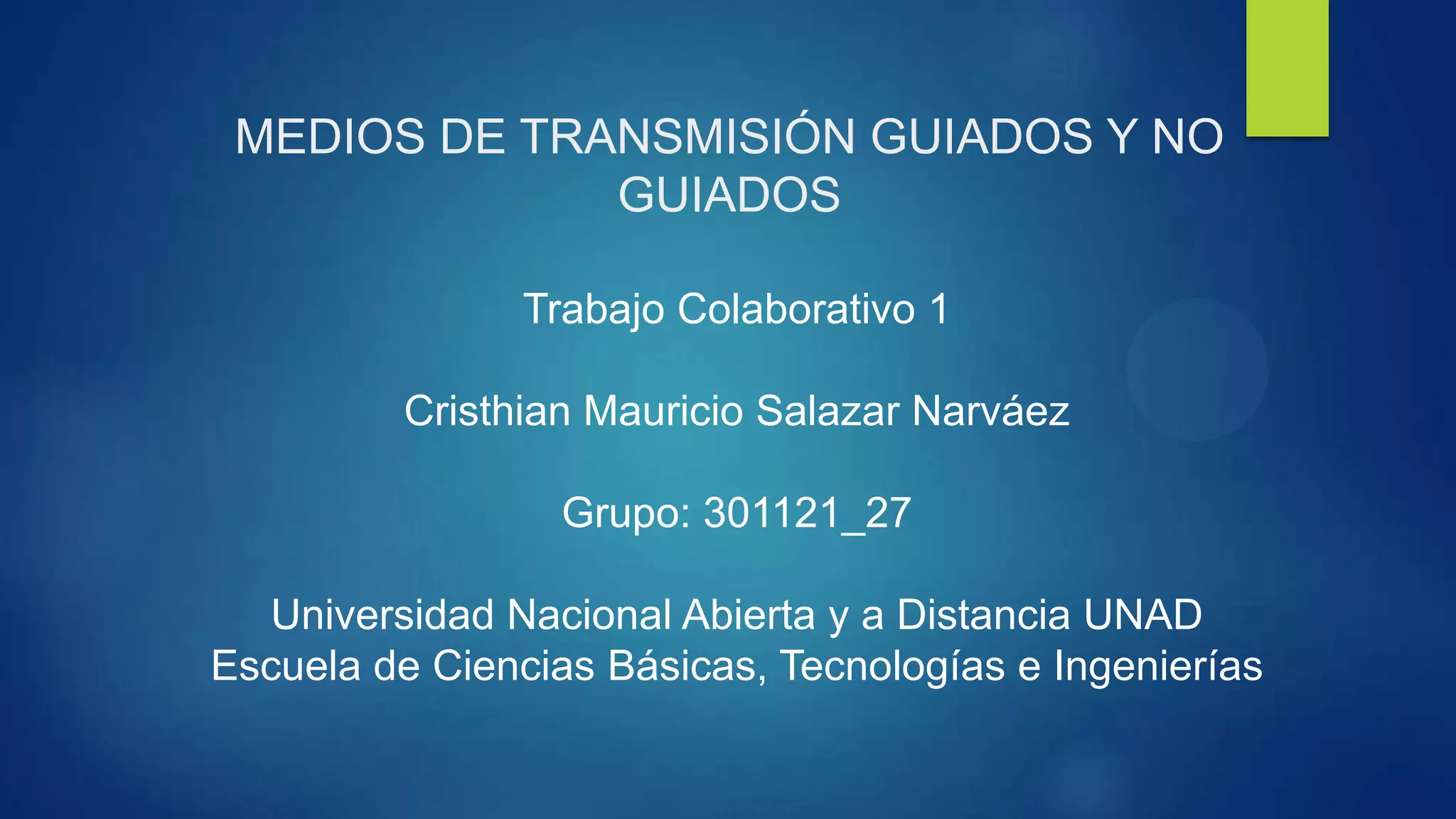

1. MEDIOS DE TRANSMISIÓN GUIADOS Y NO
GUIADOS
Trabajo Colaborativo 1
Cristhian Mauricio Salazar Narváez
Grupo: 301121_27
Universidad Nacional Abierta y a Distancia UNAD
Escuela de Ciencias Básicas, Tecnologías e Ingenierías

2. Medios Guiados

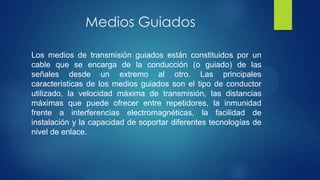

Los medios de transmisión guiados están constituidos por un
cable que se encarga de la conducción (o guiado) de las
señales desde un extremo al otro. Las principales
características de los medios guiados son el tipo de conductor
utilizado, la velocidad máxima de transmisión, las distancias
máximas que puede ofrecer entre repetidores, la inmunidad
frente a interferencias electromagnéticas, la facilidad de
instalación y la capacidad de soportar diferentes tecnologías de
nivel de enlace.

3. Par Trenzado

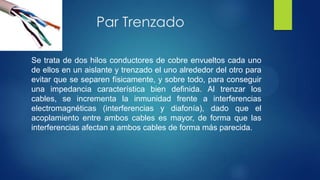

Se trata de dos hilos conductores de cobre envueltos cada uno
de ellos en un aislante y trenzado el uno alrededor del otro para
evitar que se separen físicamente, y sobre todo, para conseguir
una impedancia característica bien definida. Al trenzar los
cables, se incrementa la inmunidad frente a interferencias
electromagnéticas (interferencias y diafonía), dado que el
acoplamiento entre ambos cables es mayor, de forma que las
interferencias afectan a ambos cables de forma más parecida.

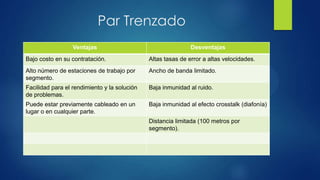

4. Par Trenzado
Ventajas Desventajas
Bajo costo en su contratación. Altas tasas de error a altas velocidades.
Alto número de estaciones de trabajo por
segmento.
Ancho de banda limitado.
Facilidad para el rendimiento y la solución
de problemas.
Baja inmunidad al ruido.
Puede estar previamente cableado en un
lugar o en cualquier parte.
Baja inmunidad al efecto crosstalk (diafonía)
Distancia limitada (100 metros por
segmento).

5. Cable Coaxial

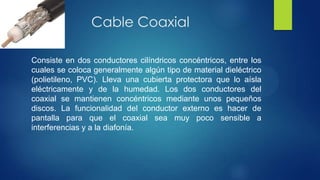

Consiste en dos conductores cilíndricos concéntricos, entre los
cuales se coloca generalmente algún tipo de material dieléctrico
(polietileno, PVC). Lleva una cubierta protectora que lo aísla
eléctricamente y de la humedad. Los dos conductores del
coaxial se mantienen concéntricos mediante unos pequeños
discos. La funcionalidad del conductor externo es hacer de
pantalla para que el coaxial sea muy poco sensible a
interferencias y a la diafonía.

6. Cable Coaxial

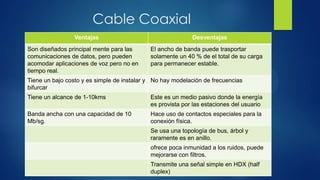

Ventajas Desventajas
Son diseñados principal mente para las
comunicaciones de datos, pero pueden
acomodar aplicaciones de voz pero no en
tiempo real.
El ancho de banda puede trasportar
solamente un 40 % de el total de su carga
para permanecer estable.
Tiene un bajo costo y es simple de instalar y
bifurcar
No hay modelación de frecuencias
Tiene un alcance de 1-10kms Este es un medio pasivo donde la energía
es provista por las estaciones del usuario
Banda ancha con una capacidad de 10
Mb/sg.
Hace uso de contactos especiales para la
conexión física.
Se usa una topología de bus, árbol y
raramente es en anillo.
ofrece poca inmunidad a los ruidos, puede
mejorarse con filtros.
Transmite una señal simple en HDX (half
duplex)

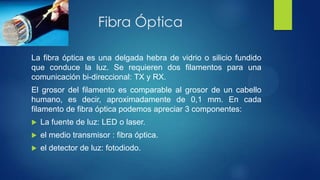

7. Fibra Óptica
La fibra óptica es una delgada hebra de vidrio o silicio fundido
que conduce la luz. Se requieren dos filamentos para una
comunicación bi-direccional: TX y RX.
El grosor del filamento es comparable al grosor de un cabello
humano, es decir, aproximadamente de 0,1 mm. En cada
filamento de fibra óptica podemos apreciar 3 componentes:
 La fuente de luz: LED o laser.
 el medio transmisor : fibra óptica.
 el detector de luz: fotodiodo.

8. Fibra Óptica
Ventajas Desventajas

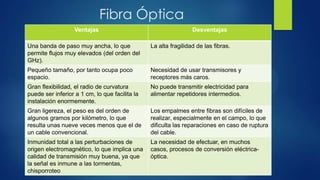

Una banda de paso muy ancha, lo que
permite flujos muy elevados (del orden del
GHz).
La alta fragilidad de las fibras.
Pequeño tamaño, por tanto ocupa poco
espacio.
Necesidad de usar transmisores y
receptores más caros.
Gran flexibilidad, el radio de curvatura
puede ser inferior a 1 cm, lo que facilita la
instalación enormemente.
No puede transmitir electricidad para
alimentar repetidores intermedios.
Gran ligereza, el peso es del orden de
algunos gramos por kilómetro, lo que
resulta unas nueve veces menos que el de
un cable convencional.
Los empalmes entre fibras son difíciles de
realizar, especialmente en el campo, lo que
dificulta las reparaciones en caso de ruptura
del cable.
Inmunidad total a las perturbaciones de
origen electromagnético, lo que implica una
calidad de transmisión muy buena, ya que
la señal es inmune a las tormentas,
chisporroteo
La necesidad de efectuar, en muchos
casos, procesos de conversión eléctrica-
óptica.

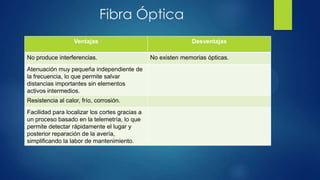

9. Fibra Óptica
Ventajas Desventajas
No produce interferencias. No existen memorias ópticas.
Atenuación muy pequeña independiente de
la frecuencia, lo que permite salvar
distancias importantes sin elementos
activos intermedios.
Resistencia al calor, frío, corrosión.
Facilidad para localizar los cortes gracias a
un proceso basado en la telemetría, lo que
permite detectar rápidamente el lugar y
posterior reparación de la avería,
simplificando la labor de mantenimiento.

10. Medios No Guiados

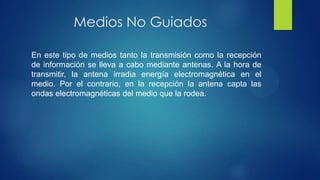

En este tipo de medios tanto la transmisión como la recepción
de información se lleva a cabo mediante antenas. A la hora de
transmitir, la antena irradia energía electromagnética en el
medio. Por el contrario, en la recepción la antena capta las
ondas electromagnéticas del medio que la rodea.

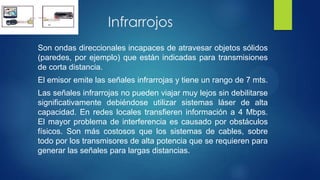

11. Infrarrojos
Son ondas direccionales incapaces de atravesar objetos sólidos
(paredes, por ejemplo) que están indicadas para transmisiones
de corta distancia.
El emisor emite las señales infrarrojas y tiene un rango de 7 mts.
Las señales infrarrojas no pueden viajar muy lejos sin debilitarse
significativamente debiéndose utilizar sistemas láser de alta
capacidad. En redes locales transfieren información a 4 Mbps.
El mayor problema de interferencia es causado por obstáculos
físicos. Son más costosos que los sistemas de cables, sobre
todo por los transmisores de alta potencia que se requieren para
generar las señales para largas distancias.

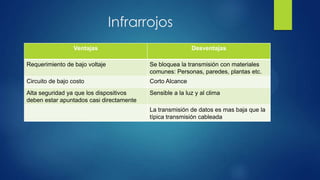

12. Infrarrojos
Ventajas Desventajas
Requerimiento de bajo voltaje Se bloquea la transmisión con materiales
comunes: Personas, paredes, plantas etc.
Circuito de bajo costo Corto Alcance
Alta seguridad ya que los dispositivos
deben estar apuntados casi directamente
Sensible a la luz y al clima
La transmisión de datos es mas baja que la
típica transmisión cableada

13. Microondas

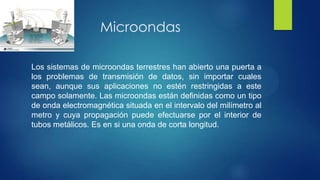

Los sistemas de microondas terrestres han abierto una puerta a
los problemas de transmisión de datos, sin importar cuales
sean, aunque sus aplicaciones no estén restringidas a este
campo solamente. Las microondas están definidas como un tipo
de onda electromagnética situada en el intervalo del milímetro al
metro y cuya propagación puede efectuarse por el interior de
tubos metálicos. Es en si una onda de corta longitud.

14. Microondas

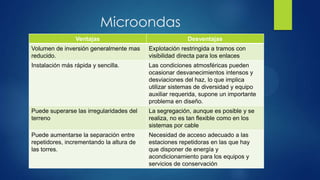

Ventajas Desventajas
Volumen de inversión generalmente mas
reducido.
Explotación restringida a tramos con
visibilidad directa para los enlaces
Instalación más rápida y sencilla. Las condiciones atmosféricas pueden
ocasionar desvanecimientos intensos y
desviaciones del haz, lo que implica
utilizar sistemas de diversidad y equipo
auxiliar requerida, supone un importante
problema en diseño.
Puede superarse las irregularidades del
terreno
La segregación, aunque es posible y se
realiza, no es tan flexible como en los
sistemas por cable
Puede aumentarse la separación entre
repetidores, incrementando la altura de
las torres.
Necesidad de acceso adecuado a las
estaciones repetidoras en las que hay
que disponer de energía y
acondicionamiento para los equipos y
servicios de conservación

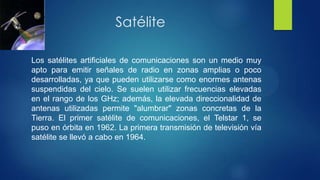

15. Satélite
Los satélites artificiales de comunicaciones son un medio muy
apto para emitir señales de radio en zonas amplias o poco
desarrolladas, ya que pueden utilizarse como enormes antenas
suspendidas del cielo. Se suelen utilizar frecuencias elevadas
en el rango de los GHz; además, la elevada direccionalidad de
antenas utilizadas permite "alumbrar" zonas concretas de la
Tierra. El primer satélite de comunicaciones, el Telstar 1, se
puso en órbita en 1962. La primera transmisión de televisión vía
satélite se llevó a cabo en 1964.

16. Satélite

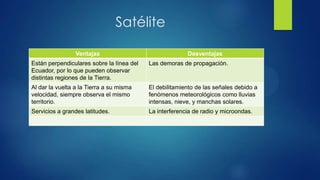

Ventajas Desventajas
Están perpendiculares sobre la línea del
Ecuador, por lo que pueden observar
distintas regiones de la Tierra.
Las demoras de propagación.
Al dar la vuelta a la Tierra a su misma
velocidad, siempre observa el mismo
territorio.
El debilitamiento de las señales debido a
fenómenos meteorológicos como lluvias
intensas, nieve, y manchas solares.
Servicios a grandes latitudes. La interferencia de radio y microondas.
